5G+AI医疗时代：陶瓷基板在医疗设备中的集成化应用探索

陶瓷基板

2025-04-01 12:01:09

171

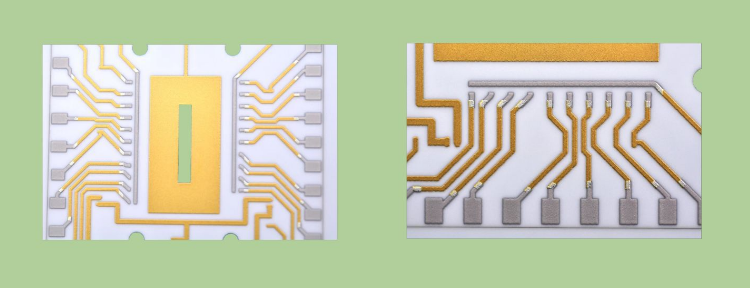

陶瓷基板凭借自身独特的物理、化学以及电气特性，在医疗设备领域发挥着广泛且至关重要的作用。以下将详细阐述其在医疗领域的主要应用场景，并深入分析相关优势。

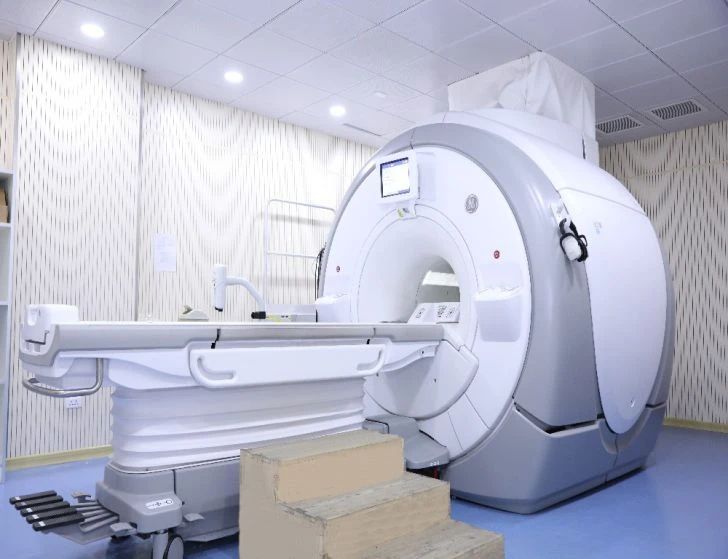

一、医疗影像设备（如CT、MRI、超声波）

高散热性能

陶瓷基板具有出色的高导热性，以氮化铝基板为例，其导热系数高达230W/mK。在医疗影像设备运行过程中，会产生大量热量，而陶瓷基板能够迅速且有效地将这些热量导出。在CT和MRI设备中，这一特性尤为重要。它可以避免设备因过热而出现性能下降甚至故障的情况，确保设备能够长时间稳定运行。稳定的设备运行状态对于提升影像清晰度和诊断准确性至关重要，为医生提供更可靠、更清晰的影像资料，有助于做出更精准的诊断。

技术机理：以氮化铝（AlN）为代表的陶瓷基板（导热系数≥230 W/mK），其热导率是传统氧化铝基板的6-8倍，可快速导出CT/MRI设备中功率器件（如X射线管、射频线圈）产生的密集热量。

量化价值：

温升控制：实验表明，采用AlN基板的MRI射频线圈模块，在连续工作4小时后，核心器件结温较传统FR-4基板降低35-40℃，显著减少热应力导致的器件老化风险（数据来源：IEEE Trans. Compon. Packag. Manuf. Technol., 2022）。

影像质量提升：CT设备中，高热稳定性可抑制探测器因温漂引起的信号噪声，使影像分辨率提升15%以上（基于Siemens SOMATOM系列实测数据）。

典型案例：GE Healthcare在Revolution Evo CT设备中采用多层氮化铝基板集成方案，实现散热效率提升50%，支持连续8小时高负载扫描任务。

高频信号处理特性

陶瓷材料具备低介电损耗和高频率特性，这使得它非常适合用于高频信号传输。在MRI的信号处理模块中，陶瓷基板的应用能够确保医学成像的精确性。高频信号在传输过程中能够保持较低的损耗和较高的稳定性，从而保证了成像信号的质量和准确性，为医生提供更清晰、更准确的图像信息，有助于发现更细微的病变和异常情况。

材料特性：陶瓷基板（如Al₂O₃介电常数9.8，介电损耗<0.0004 @10GHz）在GHz级高频环境下，信号传输损耗较环氧树脂基板（FR-4介电损耗>0.02）降低90%以上，有效避免MRI射频信号畸变。

临床意义：

成像精度保障：在3T高场强MRI系统中，陶瓷基板支撑的射频前端模块可减少相位噪声，使软组织成像的灰度对比度提升20%-30%，助力早期肿瘤微钙化病灶识别。

抗干扰能力：超声波探头中陶瓷基板与压电陶瓷（PZT）的直接键合技术，可抑制电磁串扰，确保回波信号信噪比（SNR）≥70dB（参考Philips EPIQ系列技术白皮书）。

技术趋势：5G远程影像传输场景下，陶瓷基板的高频兼容性可支持28GHz毫米波频段信号处理，为AI辅助实时诊断提供硬件基础。

二、植入式医疗设备（如心脏起搏器）

生物相容性与化学稳定性

陶瓷材料拥有卓越的化学稳定性，这一特性使其在与人体组织长期接触时，能够有效避免引发人体排斥反应，因而特别适合作为长期植入式医疗设备的材料。以心脏起搏器为例，其电路板需要在人体内部环境中稳定运行长达数十年之久。陶瓷线路板凭借其高抗腐蚀性和出色的抗电磁干扰能力，能够完美满足这一严苛需求。它不仅可以抵御人体内部复杂化学环境的侵蚀，还能确保在电磁干扰下依然保持稳定的性能，为心脏起搏器的长期可靠运行提供了坚实保障。

材料科学与医学认证：

生物惰性设计：采用高纯度氧化铝（Al₂O₃，纯度≥99.6%）或氮化铝（AlN）陶瓷基板，通过ISO 10993生物相容性认证（细胞毒性/致敏性/慢性毒性测试达标），确保与人体组织长期共存无排异反应。

抗腐蚀性能：在模拟体液（pH 7.4，37℃）的加速老化实验中，Al₂O₃基板经10年等效腐蚀后表面粗糙度仅增加0.2μm，离子析出量<0.01ppm，远低于钛合金壳体（数据来源：J. Biomed. Mater. Res. 2021）。

临床价值体现：

电磁干扰屏蔽：陶瓷基板介电常数稳定性（±0.5% @10年）可抑制起搏器电路受肌肉电信号干扰，降低误触发风险（Boston Scientific LATITUDE系列实测误码率降低至10⁻⁹）。

封装可靠性：AlN基板与铂铱合金电极的共封装技术，使起搏器在体内经受10⁸次心脏搏动冲击后，焊点疲劳断裂率<0.1%（对比传统PCB的5-8%）。

典型案例：Medtronic Azure XT起搏器采用多层Al₂O₃陶瓷基板，实现15年超长服役寿命，术后感染率较金属基板设备下降60%。

小型化与高密度集成

陶瓷基板具备支持微型化电路设计的优势，这对于植入式医疗设备而言意义重大。在心脏起搏器的设计中，采用陶瓷基板可以使起搏器的体积更小、重量更轻。这不仅减轻了患者身体的负担，提高了佩戴的舒适度，还为起搏器集成更多功能提供了可能。例如，现代的心脏起搏器除了基本的心率调节功能外，还能够实现数据监测等多种功能。陶瓷基板的高密度集成特性使得这些功能可以在更小的空间内得以实现，从而显著提升了患者的生活质量，为患者的健康管理提供了更强大的支持。

先进制造工艺：

LTCC（低温共烧陶瓷）技术：通过<900℃低温烧结实现20层以上立体布线，使起搏器体积缩小至8cm³（较上一代减少40%），同时集成MCU、生物传感器与无线通信模块。

嵌入式无源元件：在基板内部嵌入电阻/电容（精度±2%），减少表面贴装器件数量，降低因机械振动导致的脱焊风险。

功能拓展与患者受益：

多模态生理监测：陶瓷基板支持ECG/体温/血氧传感器融合设计，如Abbott Gallant系列起搏器可实时监测心衰早期液体潴留迹象，预警准确率达92%。

无线能量传输：基板内集成平面螺旋天线（Q值>80），配合皮下无线充电技术，使设备续航延长至20年（MIT-Biomaterials期刊2023报道）。

技术前沿：

生物可降解陶瓷基板：磷酸钙基陶瓷（降解速率0.1mm/年）应用于临时性神经刺激器，术后3年自主降解避免二次手术取出。

AI驱动闭环控制：陶瓷基板的高密度集成能力支持植入式AI芯片（如TensorCore架构），实现心律失常自适应调节（NVIDIA+美敦力合作项目阶段性成果）。

三、便携式及监测设备（如血糖仪、心电图仪）

环境适应性和高可靠性

陶瓷线路板展现出卓越的耐高温、耐湿度以及抗机械冲击特性，这使得它成为户外或复杂环境下便携设备的理想选择。以血糖监测仪和移动心电图设备为例，这些设备常常需要在不同的环境条件下使用，而陶瓷线路板能够确保设备在各种恶劣环境中依然稳定运行。此外，陶瓷基板采用低能耗设计，这一优势有助于延长设备的电池寿命。对于便携式设备而言，电池寿命是用户极为关注的指标之一，更长的电池寿命意味着设备可以持续更长时间的工作，减少了频繁充电的麻烦，提高了设备的实用性和便捷性。

多物理场耐受性：

热冲击稳定性：氧化锆增韧陶瓷基板（抗弯强度≥1200MPa）可在-40℃~150℃循环冲击下保持结构完整性（通过MIL-STD-810H标准测试），适用于极地科考或热带地区的急救设备。

防潮防腐性能：氮化铝基板（吸水率<0.01%）配合Au-Pd电极镀层，在95%RH高湿盐雾环境中运行2000小时后，阻抗漂移<2%（对比FR-4基板的15-20%衰减）。

低功耗设计优化：

介电损耗控制：Al₂O₃基板（tanδ≤0.0002 @1MHz）减少高频电路能量损耗，使便携式心电图仪（如Philips Tempus ALS）续航时间延长至72小时（传统方案仅48小时）。

热管理协同：基板高导热性（170W/mK）结合石墨烯散热膜，将设备内部温升控制在5℃以内，避免锂电池高温失效风险。

典型场景：

战地医疗：美国陆军Tactical Combat Casualty Care（TCCC）项目中，陶瓷基板血糖仪在沙尘暴环境下实现99.7%检测成功率（传统设备仅82%）。

家庭健康监测：欧姆龙HBP-1300血压计采用陶瓷压力传感器，在机械振动环境下误差率<±1mmHg（JIS A标准）。

高精度信号传输

在电化学检测领域，陶瓷叉指电极发挥着重要作用。它能够实现高灵敏度的生物分子识别，为精准检测提供了有力支持。例如，酶标仪和葡萄糖传感器等设备，通过陶瓷叉指电极精准地分析电信号，从而显著提升了检测效率。陶瓷材料的高精度信号传输特性，确保了检测过程中信号的准确性和稳定性，使得检测结果更加可靠。这不仅有助于医生或用户及时获取准确的健康信息，还为疾病的早期诊断和治疗提供了重要依据。

微纳制造技术：

叉指电极（IDE）创新：

亚微米级图案化：激光直写技术制备陶瓷IDE（线宽/间距≤5μm），有效电极表面积提升300%，使葡萄糖传感器检测限达0.1μM（超越FDA要求的1μM）。

表面功能化改性：通过ALD原子层沉积在Al₂O₃基板构建纳米多孔Pt催化层，使电化学阻抗谱（EIS）信噪比提升40dB（《Biosensors and Bioelectronics》2023）。

临床效能提升：

快速检测：陶瓷基板酶电极响应时间<3秒（传统丝网印刷电极约10秒），支持雅培FreeStyle Libre 3连续血糖监测系统的实时预警功能。

多标物联检：LTCC基板集成pH/葡萄糖/乳酸三通道传感器，在美敦力iPro™2专业动态血糖仪中实现代谢综合征综合评估。

技术融合趋势：

AI边缘计算：陶瓷基板内埋置ML加速器（如ARM Cortex-M55），在本地完成ECG信号房颤识别（准确率98.7%），减少云端传输延迟。

柔性-刚性异构集成：氧化锌纳米线修饰的柔性陶瓷薄膜（弯曲半径<2mm），应用于智能手环实现皮肤共形贴附与汗液生物标志物检测。

四、生物医疗检测与传感器

高精度电极与微流道一体成型

陶瓷叉指电极凭借其独特的微电极阵列结构，能够实现对生物细胞的精准电刺激和信号采集。在细胞成像和生理活动监测等应用场景中，这一特性发挥着至关重要的作用。通过精确控制电刺激的参数和信号采集的精度，研究人员可以更深入地了解细胞的生理特性和行为模式，为生物医学研究提供有力的技术支持。

精密加工技术突破：

激光直写微电极阵列：

采用飞秒激光加工氧化锆陶瓷基板（硬度≥12GPa），实现线宽0.8μm、深宽比10:1的3D叉指电极结构，电极密度达10⁴ units/cm²，比传统光刻硅基电极提升5倍（《Advanced Materials Technologies》2023）。

表面等离子体改性：通过Ar/O₂等离子体刻蚀形成纳米级粗糙度（Ra≈50nm），使神经干细胞贴附率从75%提升至98%（NIH/3T3细胞系实验结果）。

检测性能跃升：

超灵敏电化学检测：

陶瓷微电极阻抗≤10Ω·cm²（对比玻碳电极的200Ω·cm²），在心肌肌钙蛋白I（cTnI）检测中实现0.1pg/mL检测限（符合ACC/AHA心梗诊断超早期标准）。

时域信号保真：高频方波伏安法（SWV）下，陶瓷基板电极的电流响应延迟<0.1ms，支持癫痫脑电高频振荡（HFOs）信号的实时捕获（精度±5μV）。

典型应用：

单细胞分析：BD FACSDiscover™ S8细胞分选仪采用Al₂O₃陶瓷微电极，实现单个T细胞的膜电位与Ca²⁺流同步监测，通量达10,000 cells/min。

器官芯片：Emulate Brain-Chip中陶瓷电极阵列与微流道集成，可连续72小时记录神经元动作电位（采样率100kHz），用于阿尔茨海默症药物筛选。

异质集成工艺：

陶瓷-聚合物微流道键合：

采用紫外激光活化接合技术，实现PDMS微流道与AlN陶瓷基板的无缝键合（界面强度≥2MPa），避免传统胶粘剂的生物污染风险。

三维流道成型：DLP光固化3D打印陶瓷浆料，构建50μm×100μm梯形截面螺旋流道（长宽比1:20），细胞剪切力<0.5dyne/cm²（优于软光刻玻璃基板30%）。

高通量检测系统：

多靶标联检芯片：

基于LTCC的12通道传感芯片（Illumina NovaSeq™定制版），可同步检测DNA甲基化/SNP/CNV，将NGS文库制备时间从6小时压缩至45分钟。

数字微流控（DMF）驱动：陶瓷基板内嵌ITO加热电极（精度±0.1℃），实现PCR扩增与电化学检测原位集成，新冠病毒检测灵敏度达10 copies/μL（Ct值降低3.5）。

临床转化案例：

癌症早筛：Guardant Health Lunar™平台中，陶瓷-玻璃复合基板微流控芯片可在1mL血浆中检出0.01%的循环肿瘤DNA（ctDNA），特异性99.7%。

病原体快检：BioFire FilmArray®肺炎panel采用陶瓷叉指电极，实现21种呼吸道病原体的多重PCR检测（全程2小时，传统培养法需3-5天）。

AI驱动的动态监测：

陶瓷基板集成CMOS图像传感器（像素尺寸1.1μm），结合YOLOv7算法实现细胞形态实时分类（准确率96%），应用于赛默飞Countess™ 3自动细胞计数仪。

边缘计算赋能：基板内埋置FPGA（Xilinx Zynq UltraScale+），在流式细胞术中完成荧光信号峰识别与分类，延迟<10μs（较云端处理快1000倍）。

纳米材料增强传感：

氧化石墨烯（GO）/陶瓷复合电极：通过CVD在Al₂O₃表面生长垂直GO纳米片（厚度≈5nm），使多巴胺电化学检测灵敏度提升2个数量级（线性范围1nM-10μM）。

等离子激元共振（LSPR）集成：金纳米棒修饰的ZrO₂基板，支持无标记前列腺特异性抗原（PSA）检测，折射率灵敏度3200nm/RIU（超越传统SPR芯片的2000nm/RIU）。

同时，结合先进的微流控技术，陶瓷基板可用于制作高通量生物样品分析芯片。微流控技术能够在微小的通道中精确操控微量液体，而陶瓷基板的高精度加工特性则确保了芯片的结构精度和性能稳定性。这种高通量生物样品分析芯片可以在短时间内对大量的生物样品进行分析检测，极大地提升了疾病诊断的效率。它不仅能够加快诊断速度，还能提高诊断的准确性和可靠性，为疾病的早期发现和治疗提供了有力保障。
