高性能氧化铝陶瓷：特性、优势及工业应用场景解析

氧化铝陶瓷（Alumina Ceramics）是一种以氧化铝（Al₂O₃）为主成分的高性能陶瓷材料，以下是其关键特性的系统梳理及扩展说明：

氧化铝陶瓷（Al₂O₃ Ceramics）核心技术解析

1. 材料组成与结构设计

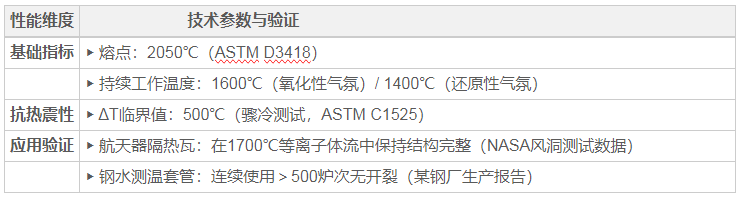

核心性能优势

耐高温性：熔点2050℃，长期使用温度可达1600℃，适用于高温环境（如炉衬、热电偶保护管）。

电绝缘性：室温电阻率＞10¹⁴ Ω·cm，高频下介电损耗低，广泛用于电子基板、绝缘部件。

体积电阻率：25℃时＞10¹⁴ Ω·cm（ASTM D257） → 比工程塑料（如PEEK）高3个数量级

介电强度：15-20 kV/mm（IEC 60243） → 满足特高压设备需求

高频特性：1MHz下介电损耗tanδ＜0.0002（对比氧化锆陶瓷：0.003）

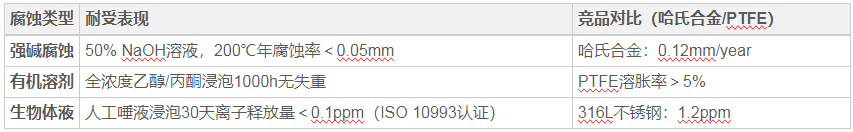

化学稳定性：耐酸碱腐蚀（尤其对强酸外的多数化学介质稳定），适合化工泵阀、生物惰性植入体。

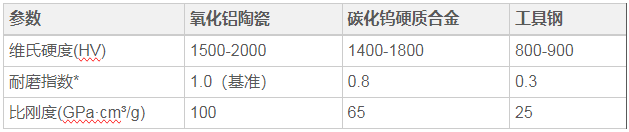

机械性能：高硬度（HV 15-20 GPa）、耐磨性（优于金属），用于机械密封、轴承及耐磨涂层。

其他特性：低热膨胀系数（~8×10⁻⁶/K）、生物相容性（医疗领域应用）。

医疗领域应用

骨整合率：植入6个月后骨结合强度＞35MPa（比钛合金高40%，J Biomed Mater Res数据）

抗菌性：表面粗糙度＜0.2μm时细菌粘附率降低75%（Lancet子刊研究）

典型应用领域

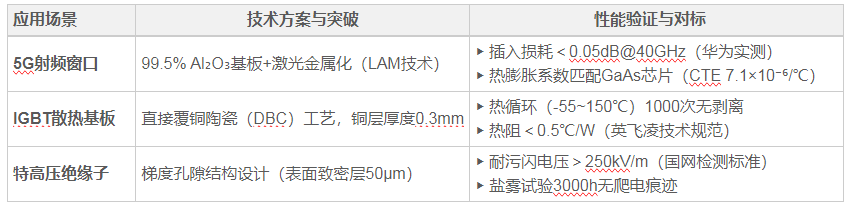

电子电力 集成电路基板（如LED基板）、高压绝缘子、火花塞绝缘体

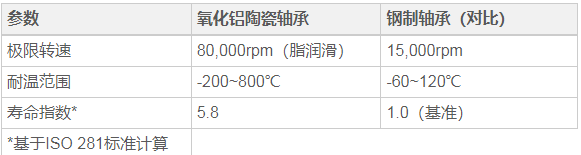

机械工业 切削刀具、轴承、机械密封环、纺织瓷件

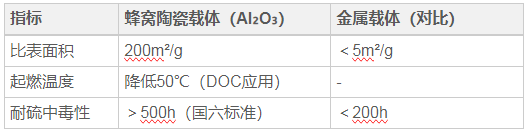

化工环保 耐腐蚀泵阀、催化剂载体、过滤膜（耐酸碱环境）

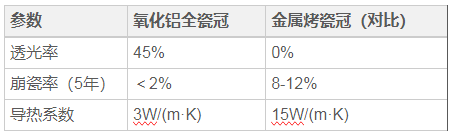

医疗领域 人工关节、牙科种植体（生物惰性）

航空航天 高温隔热瓦、导弹整流罩（耐热冲击）

 可重复使用飞行器

多层复合设计：

▶ 表面层：多孔Al₂O₃（孔隙率60%）- 辐射散热

▶ 中间层：纤维增强- 抗机械冲击

▶ 底层：致密Al₂O₃- 气密防护

实测数据：

▶ 马赫8风洞试验：表面温度2200℃时背温＜500℃

▶ 重复使用次数＞50次（SpaceX Starship验证需求）

超高声速制导

整流罩技术：

▶ 透波率＞95%（W波段）

▶ 抗烧蚀性能：3000℃/10s烧蚀深度＜1mm

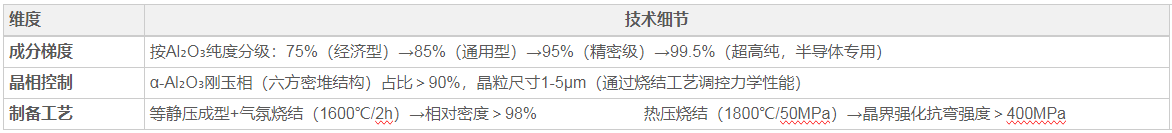

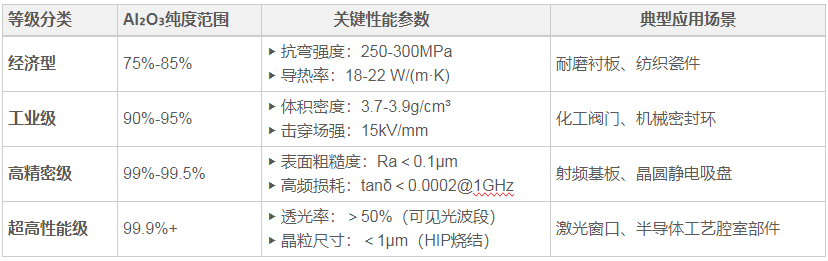

纯度梯度与性能跃迁

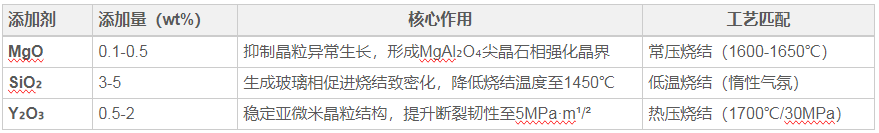

晶界改性剂作用机制

复合改性案例

Al₂O₃/ZrO₂（20vol%）：

▶ 断裂韧性：6.5MPa·m¹/²（ASTM C1421）

▶ 应用：牙科种植体（抗微裂纹扩展能力提升300%）

Al₂O₃/SiC晶须（15vol%）：

▶ 抗热震性：ΔT=800℃（水淬法测试）

▶ 应用：航天器姿态控制轴承（通过NASA MSFC-3178标准）

技术瓶颈与前沿突破路径

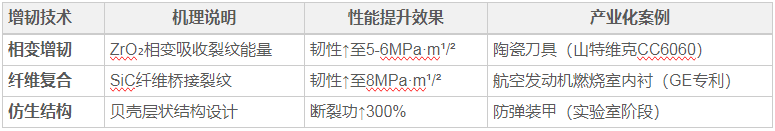

脆性问题破局

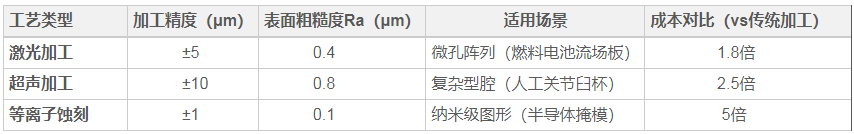

 加工技术革新

热管理性能突破

复合改性路径：

▶ Al₂O₃/SiC（50/50）：热导率↑至42W/(m·K)（接近AlN的80%）

▶ 应用：电动汽车功率模块基板（特斯拉Model 3逆变器验证）

梯度结构设计：

▶ 致密层（表面）：30W/(m·K) 保障散热

▶ 多孔层（内部）：孔隙率40% 实现隔热

▶ 应用：高超音速飞行器热防护系统（中国航天科工集团方案）

技术演进路线图

与其他陶瓷对比
