蓝宝石（Al₂O₃）与精密镀膜技术如何成就下一代高性能内窥镜硬镜

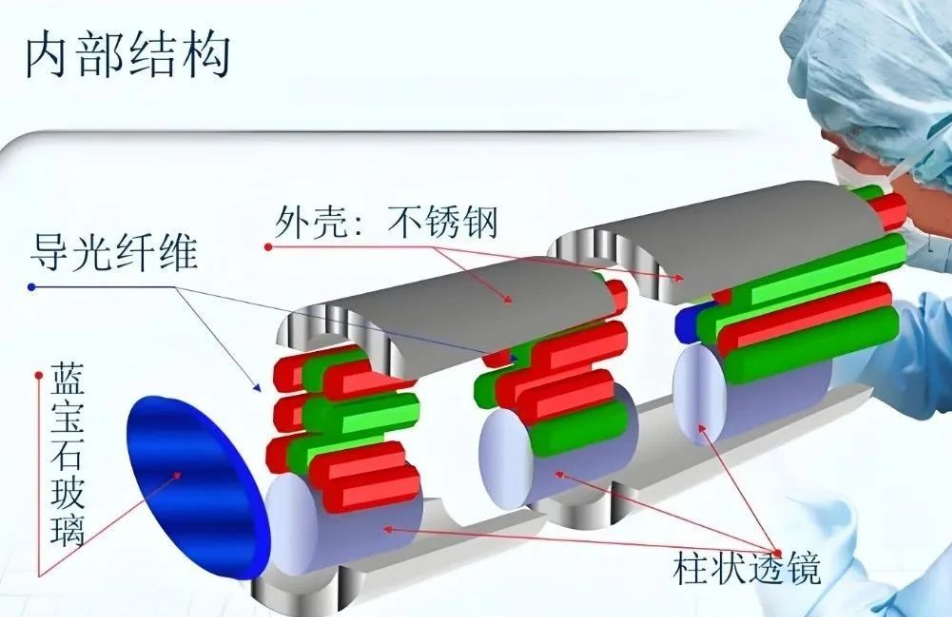

蓝宝石（Al₂O₃）以其近乎极致的物理化学性能，正成为高端内窥镜硬镜光学元件的理想材料。其莫氏硬度高达9，仅次于金刚石，赋予器件超凡的抗刮擦能力；极低的热膨胀系数（5.3×10⁻⁶/K）确保了出色的环境稳定性；同时，其本征的化学惰性保证了在严苛体液环境下的长期安全。加之从深紫外到中红外（0.15-5.5μm）的宽光谱高透过特性，蓝宝石为内窥镜提供了清晰、真实且稳定的光学窗口。这些卓越特性的集成，使其近年来被广泛应用于高端内窥镜硬镜的关键光学部件制造，特别是对耐久性和可靠性要求极高的保护窗片及物镜组件。

一、在内窥镜硬镜应用中，蓝宝石的核心材料优势

在生物医学应用领域，蓝宝石被广泛选作高端内窥镜硬镜中光学元件——尤其是保护窗片和物镜组件——的关键基材。其极高的硬度与卓越的耐磨性能，可显著减少术中因与组织接触而产生的表面划痕，有效避免因镜片磨损导致的组织意外损伤。同时，蓝宝石组件能够长期耐受手术器械（如钳、剪等）的频繁摩擦，显著延长整条内窥镜的使用寿命并维持光学性能的长期稳定。

蓝宝石具有卓越的生物相容性，作为一种无细胞毒性的惰性材料，其表面经抛光后可达到极低粗糙度（Ra ≤ 0.5 nm），有效减少组织黏附并降低术后感染风险，因此能够轻松符合 ISO 10993 医疗器械生物相容性标准的要求。

该材料还具备独特的耐高温高压性能，热膨胀系数低至 5.3×10⁻⁶/K，可累计经受超过 1000 次 134℃ 高压蒸汽灭菌循环，且无开裂或性能退化现象。

在光学方面，蓝宝石表现出色，透光范围宽广（0.15–5.5 μm），在可见光区域透光率超过 85%，保障成像亮度充分满足临床需求；其高折射率（1.76 @ 589 nm）有助于缩小透镜曲率半径，为内窥镜的微型化设计提供关键支持。

二、镀膜技术设计：兼顾光学性能与临床安全性的单面镀膜方案

在内窥镜硬镜中，蓝宝石光学元件的镀膜通常采用单面设计（即仅对非接触组织侧进行镀膜），该策略在提升光学性能的同时，最大限度地保障了医疗安全。

镀膜面（非接触组织侧）：光学性能强化

增透膜（AR Coating）：镀于镜片内侧，可将单面反射率降至＜0.2%，显著提高透光率和图像对比度。该设计还可避免双面镀膜可能带来的累积公差问题，有助于简化光学系统装调。

疏水/防雾膜：有效防止术中水汽在镜片内表面凝结，持续保持术野清晰。

非镀膜面（接触组织侧）：以安全性为核心

保留蓝宝石本体优势：该侧直接利用蓝宝石原生表面的超高光滑度（粗糙度Ra ≤ 0.5 nm）和化学惰性，既避免了镀膜层长期接触组织或消毒剂可能产生的剥落风险，也杜绝了镀膜材料引入的生物相容性质疑。

适配严苛消毒流程：无镀膜表面可直接接触酒精、过氧化氢等强腐蚀性消毒剂，简化术后清洗消毒流程，无需担心涂层损伤或失效。

三、蓝宝石元件加工与镀膜的核心技术指标

为确保蓝宝石光学元件在内窥镜硬镜中的高性能与可靠性，其基材加工与镀膜工艺需满足以下严格的技术标准：

1. 蓝宝石基片精密加工要求

几何精度：直径公差须控制在≤±0.01mm以内（以适应直径通常为3-5mm的微型硬镜装配需求）。

面型精度：工作面的平面度需优于λ/8（@632.8nm），偏心角严格控制在＜0.1°，以确保优异的光学成像质量。

表面质量：与组织直接接触的表面必须达到超光滑级别（粗糙度Ra≤1nm），从根本上杜绝因微观划痕导致的组织损伤风险。

2. 单面镀膜工艺与性能标准

膜层可靠性：镀膜层必须通过ISO 2409标准划格法附着力测试，达到最高的0级（无任何剥落）。

环境耐久性：镀膜面在经过1000次高压蒸汽灭菌循环后，其光学性能保持高度稳定，反射率变化应＜0.1%。

光学性能设计：抗反射膜需有效覆盖400-900nm的可见光核心波段，确保单面透光率提升至＞99.5%，最大限度降低光能损失。

四、与竞品材料（如光学玻璃）的对比分析

基于蓝宝石晶圆及元件（如图示产品）的卓越特性，百能云板充分发挥其在先进陶瓷电路板制造与精密元器件加工领域的核心能力，为客户提供基于蓝宝石基板的高可靠性、高性能解决方案。

从蓝宝石基板来料检验、精密加工、镀膜工艺到最终品检，百能云板构建了完整的垂直制造与质量管控体系。

全流程追溯：如同产品标识所体现的，我们对每一批次产品实行严格的追溯管理，确保品质可控。

符合行业标准：我们的工艺与质量控制体系完全符合医疗器械等行业的苛刻要求，确保产品具有卓越的可靠性和一致性。

总结而言，百能云板的核心能力在于将蓝宝石材料本身的极限性能，通过先进的精密加工和镀膜技术，转化为可用于高端电子及医疗等领域的高可靠性终端产品。

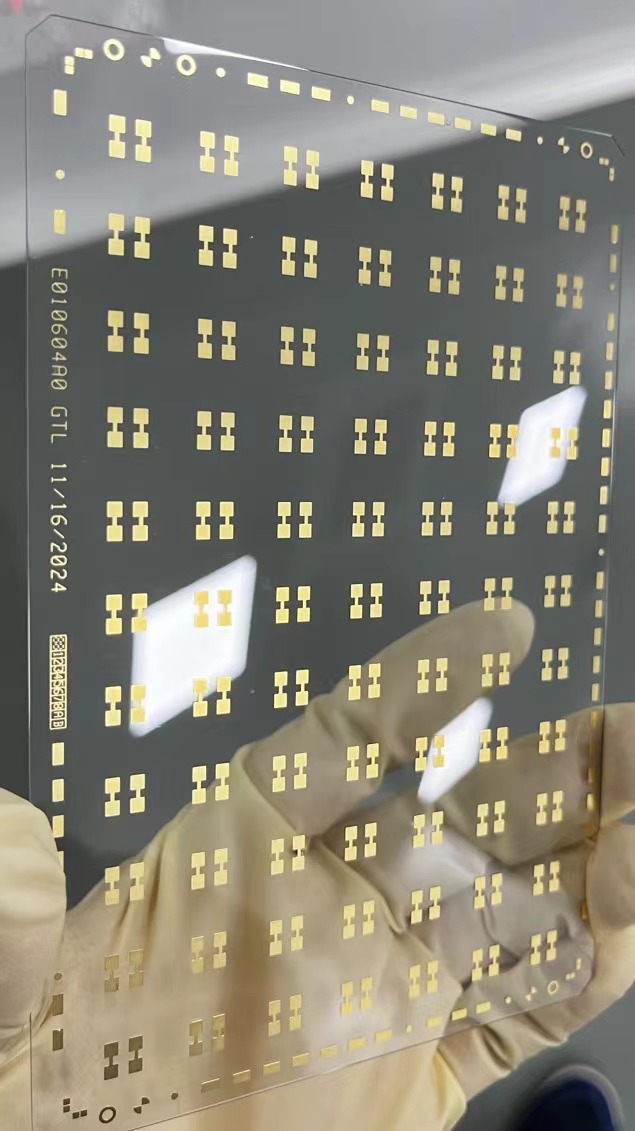

百能云板生产的蓝宝石产品

五、临床价值与未来演进方向

基于真实临床环境的应用反馈，蓝宝石内窥镜的价值得以验证，同时也明确了其未来的技术迭代路径。

1. 临床反馈与价值确认

术者评价：在腹腔镜手术中，蓝宝石镜片有效降低了术中镜面起雾频率，减少了擦拭次数，从而缩短了整体手术时间。在耳鼻喉等狭窄腔道手术中，其无镀膜接触面有效避免了与黏膜组织的黏连，提升了操作的顺畅度。

经济效益：尽管初期采购成本较高，但凭借其超高的耐用性，蓝宝石内窥镜的后续维修率显著降低了约40%，大幅减少了设备生命周期内的维护成本与停机时间。

2. 技术优化与创新方向

先进功能镀膜：在非组织接触侧开发复合功能镀膜（如AR+防静电），在提升透光率的基础上进一步减少手术环境中的灰尘吸附，维持持久清洁。

复杂结构加工：推动异形蓝宝石元件的加工技术，开发斜面、球面等复杂形状的保护窗，以适配直径小于2mm的超细径内窥镜，助力器械微型化发展。

总结与展望

蓝宝石材料因其在硬度、生物安全性与光学性能之间的卓越平衡，已成为高端内窥镜硬镜无可争议的核心材料。其独特的单面镀膜设计方案，巧妙地兼顾了光学性能的提升与临床接触安全性的保障，已被证明是一条高度可靠且符合临床需求的技术路径。未来，随着规模化制造与加工技术的不断进步，蓝宝石元件的成本有望持续优化，其在内窥镜领域的应用渗透率将进一步提升，最终推动微创手术器械向更安全、更耐用、更高效的方向持续演进。
