陶瓷基板在电动汽车电源模块中的应用
2025-11-18 13:56:22
162

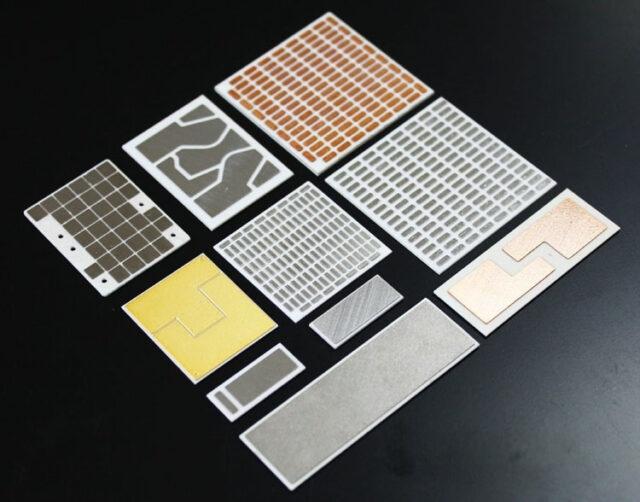

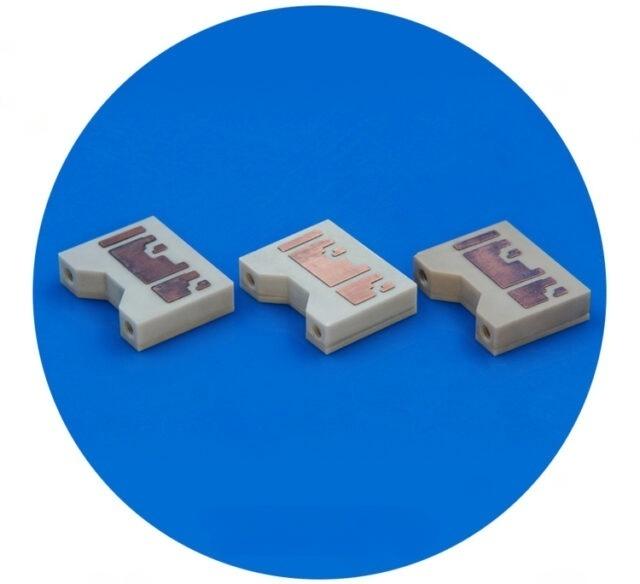

陶瓷基板是一种基于陶瓷材料（如氧化铝、氮化铝、氮化硅）制成的电子基板，通过特殊工艺（如直接结合铜DBC、活性金属钎焊AMB或直接镀铜DPC）将铜层键合到陶瓷表面，形成电路图案。它凭借独特的热性能、机械性能和电气性能，成为要求苛刻的电力电子应用的理想材料，尤其在电源模块中发挥关键作用。
核心特性
热性能：
高导热性：导热系数范围广（23–350 W/m·K），例如氮化铝高达170 W/m·K，远高于传统有机基板（如FR4的0.3 W/m·K），能高效散发高功率器件（如IGBT、MOSFET）的热量，防止过热失效。
低热膨胀系数（CTE）：通常低于8 ppm/K，与半导体芯片（如硅）的CTE匹配，减少热应力，提高可靠性和寿命。
耐高温性：可在高温环境（如600°C以上）稳定工作，适用于汽车、航空航天等极端条件。
机械性能：
高强度与硬度：具有高机械强度和耐磨性，能承受振动、冲击和机械磨损。
形状稳定性：尺寸稳定，避免电路变形或断裂。
耐腐蚀性：化学性质稳定，耐酸碱、氧化和辐射。
电气性能：
高绝缘性：击穿电压可达6000 V/m以上，提供高压隔离，防止电流泄漏和短路。
低介电损耗：介电损耗低至0.002，适用于高频信号传输（如5G通信），减少信号衰减。
优良导电性：铜层支持大电流传输，提升电路效率和功率密度。
主要应用
陶瓷基板广泛用于电源模块，特别是在 电动汽车和混合动力汽车中：
电动汽车电源模块：用于逆变器、电池管理系统和驱动控制模块，支持高电压和高功率转换（如800V平台），确保散热和绝缘，提升整车效率和可靠性。
其他领域：包括工业电源、可再生能源、航空航天和通信设备，满足高功率密度、高频和高温环境的要求。
制造工艺与材料比较
陶瓷基板通过DBC、AMB和DPC等工艺将铜与陶瓷结合，实现高结合强度和电路精度。常见陶瓷材料对比如下：
| 材料类型 | 主要特性 | 优缺点 |
|---|---|---|
| 氧化铝基板 | - 成本效益高，性能均衡 - 导热率较低（约20-30 W/m·K） | 优点：价格低，应用广泛；缺点：导热性能有限，不适合极端高热场景。 |
| 氮化铝基板 | - 高热导率（170 W/m·K） - CTE与硅芯片高度匹配 - 高抗弯强度 | 优点：散热优异，可靠性高；缺点：成本较高，工艺要求严格。 |
| 氮化硅基板 | - 抗弯强度和断裂韧性优异 - 热导率良好（约60-90 W/m·K） - 耐热震性强 | 优点：机械性能突出，适合高应力环境；缺点：成本高，加工复杂。 |
总结
陶瓷基板以其卓越的热管理、机械强度和电气绝缘性能，成为高功率电力电子应用的基石。随着电动汽车、新能源和5G技术的快速发展，陶瓷基板在提升电路可靠性、功率密度和能效方面不可替代，是未来电子封装和电源模块的核心材料。通过优化材料选择（如氮化铝和氮化硅）和制造工艺（如AMB），陶瓷基板将进一步推动高端电子设备向高效、小型化和高可靠性发展。

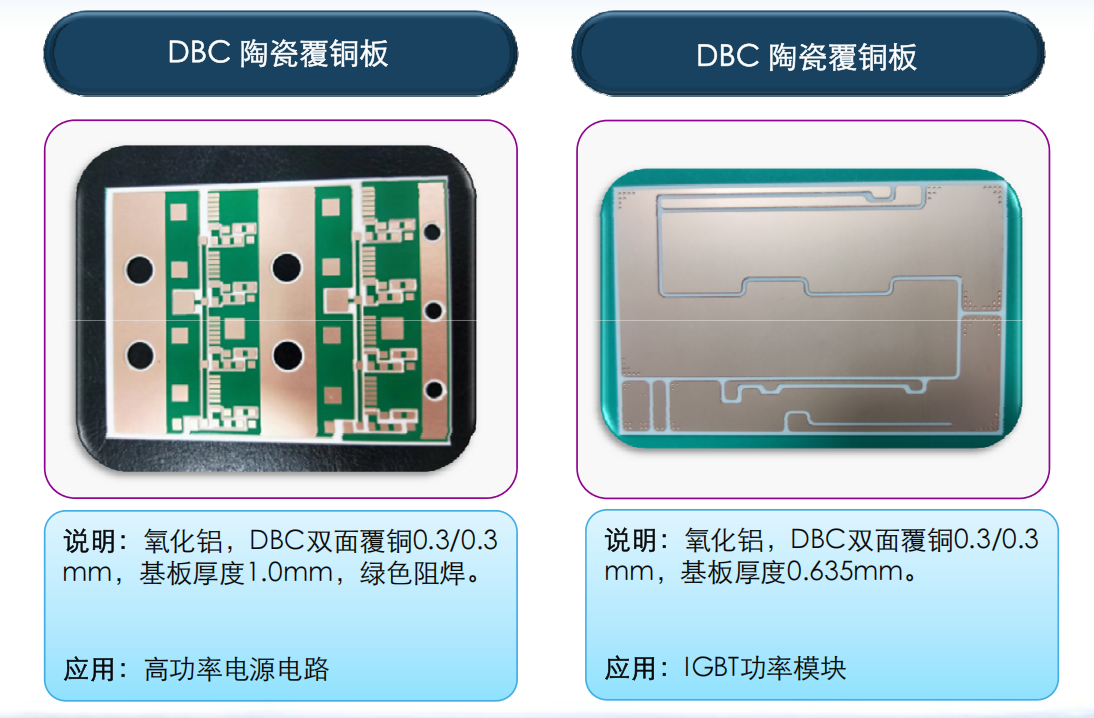

百能云板在高功率电源模块和IGBT功率模块中的产品展示
