天线板核心技术全景：工艺分类与生产管控精要

在PCB制造领域，天线板是一类对电气性能、尺寸精度和可靠性要求极高的特殊电路板。其设计与应用可分为多种类型，每类均有独特的制造要求和管控重点。

天线板的主要类型

一、按频率与材料分类

高频天线板（如射频、微波天线）

常用材料：低损耗、介电常数稳定的特种板材，例如聚四氟乙烯基材（如Rogers系列）、碳氢化合物陶瓷基板等。

典型应用：5G基站、卫星通信、雷达、毫米波设备等高频场景。

常规天线板

常用材料：FR-4或中损耗改良型FR-4。

典型应用：Wi-Fi、蓝牙、物联网终端等消费电子及一般无线设备。

二、按结构和工艺分类

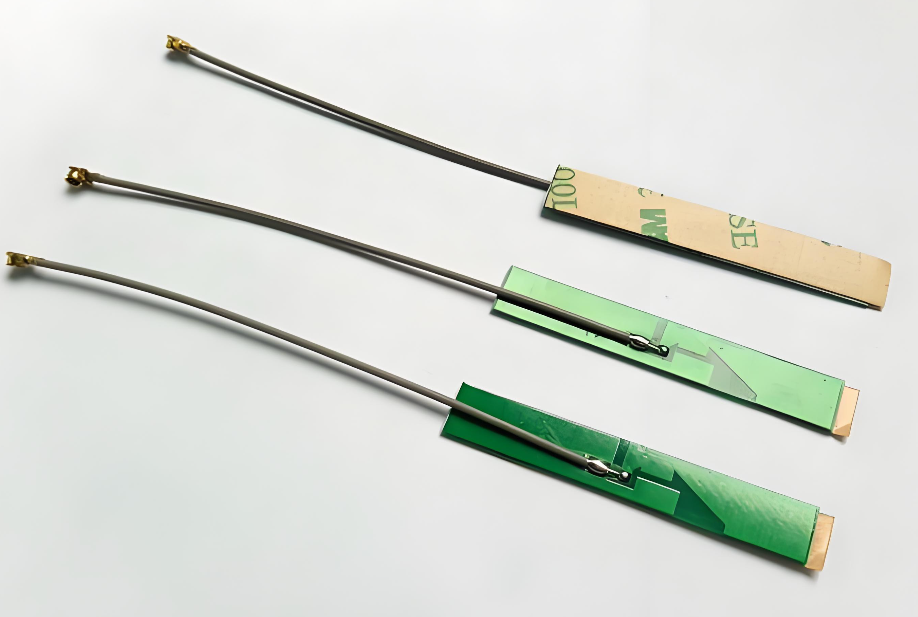

印制天线

天线图形通过蚀刻直接制作在PCB主板或独立板上，为最常见形式。

LDS天线

在塑胶壳体上经激光活化后进行化学镀，形成三维天线结构。虽非纯PCB工艺，但属于关键天线部件制造方式。

柔性天线板

采用聚酰亚胺等柔性基材，可弯曲，适用于可穿戴设备或空间受限的装配环境。

软硬结合板天线

将柔性天线部分与刚性主板结合，兼顾三维布线灵活性与结构强度。

陶瓷基板天线

采用氧化铝或氮化铝等陶瓷基板，导热性能优异，适用于高功率或需要高效散热的高频场合。

天线板制造的核心目标是确保设计的天线电气性能（如阻抗、驻波比、增益、辐射方向图）在实物上得到精确实现。管控体系围绕一致性、精度和稳定性三大核心展开。

天线板生产管控重点

材料管控

介电性能稳定性：板材的介电常数与损耗角正切必须严格符合设计值，且需保证批次内及批次间的高度稳定，来料检验是关键环节。

铜箔规格：常采用低轮廓铜箔以降低信号损耗，其厚度及表面轮廓公差需严格控制。

防潮管理：高频板材（如PTFE）易吸潮，必须在存储、开料及生产过程中实施严格的防潮管控。

图形形成与蚀刻管控

线条精度：天线走线宽度/间隙是决定阻抗的核心，必须使用高精度曝光（如LDI）及均匀蚀刻工艺，将线宽公差控制在±0.02mm或更严级别。

边缘质量：线条边缘粗糙度直接影响高频损耗，需通过优化蚀刻参数确保边缘光滑。

对位精度：多层板或复杂馈电网络要求极高的层间对位精度，防止错位导致电气性能偏差。

介质层厚度管控

厚度均匀性：核心板及半固化片的压合厚度直接影响阻抗与相位，必须确保厚度均匀且符合设计值，压合工艺稳定性至关重要。

层间对准：在压合过程中需完全杜绝层间偏移。

表面处理管控

工艺选择：根据频率等要求选用化学沉镍金、沉银或OSP等工艺。镀层厚度均匀性及表面粗糙度对信号损耗影响显著。

选择性处理：对天线辐射体与焊接区域可能需采用不同的表面处理工艺，要求精确的掩蔽与加工能力。

阻抗控制

全程监控：从层压到成品，需通过TDR等测试手段全程监控阻抗，确保其稳定在设计目标范围内（如50Ω±5%）。

仿真与补偿：前期的信号完整性仿真及针对工艺波动的设计补偿是确保最终阻抗达标的基础。

清洁度与可靠性

污染控制：必须严格控制离子污染，防止因污染导致的高频信号泄漏或衰减。

焊接可靠性：确保天线馈电点等关键位置的焊接质量，并通过相关可靠性测试。

天线板作业难点

工艺稳定性要求极高：天线性能对微米级的尺寸、介质厚度变化极为敏感，维持蚀刻、压合等关键工序的长期稳定是最大挑战。

特殊材料加工困难：高频板材（如PTFE）软、导热差，在钻孔、孔金属化及加工参数上与常规FR-4差异巨大，需要专用设备和丰富经验。

阻抗控制复杂且测试成本高：加工后的实际介电常数常与标称值存在偏差，需与客户协同进行模型修正；高频测试依赖矢量网络分析仪、微波暗室等昂贵设备，耗时且成本高。

多层结构对位精度严苛：尤其是具有复杂多层馈电网络的板子，其层间对位公差要求远高于常规PCB。

批次一致性控制压力大：当设计处于性能临界点时，保证大批量生产中的性能一致性是量产良率的严峻考验。

特殊工艺整合难度高：如LDS工艺涉及激光参数与化学镀的精密控制；柔性板需克服材料形变、覆盖膜对位等独特难题。

高集成度设计制造协同挑战：智能手机等设备中的天线布局紧凑，需与金属构件、电池等保持隔离，要求从电磁仿真到物理制造的全程紧密协同与优化。

总结：天线板制造是PCB领域的技术高地，其核心在于将电气性能要求精准转化为可量化、可监控的物理尺寸与材料参数，并进行全流程的极致控制。
