一、PCB埋铜块板核心定义

PCB埋铜块板属于特殊定制的印制电路板，核心工艺是在PCB内部层或提前预留的凹槽里，嵌入特定形状的实心铜块，用导热绝缘材料固定后，再和PCB板材整体压合为一个整体，专门解决大功率电路散热难、大电流传输不稳的行业痛点。

相较于常规PCB仅依靠铜箔走线实现导电、散热，埋铜块板从结构、功能、工艺三大维度形成本质差异：

结构层面：打破普通PCB只有薄薄一层铜箔走线的局限，嵌入立体实心铜块，搭建立体的导热、导电结构，不再只依赖薄层线路散热、通电；

功能层面：兼顾两大核心用途，既是大功率电子元件的高效散热通道，能快速带走热量；又依靠铜的低电阻特性，成为大电流专用传输通道；

工艺层面：属于非标准的特种PCB工艺，需要在压合板材前精准铣出凹槽再埋入铜块，重点解决铜和FR4等板材热胀冷缩系数不匹配、结合力不足、内应力过大的问题，工艺难度远高于普通PCB生产。

二、设计埋铜块的核心用意与实用价值

埋铜块设计并非单纯的结构改良，而是针对性解决高功率、高应力、大电流场景下的行业痛点，核心作用集中在四大维度：

1. 高效散热与全域均温

铜的导热速度远快于FR4等常规PCB板材，实心铜块能快速打散大功率元件产生的局部高温，形成低热阻散热路径，把热量传导到PCB表面或外接散热器，彻底消除局部过热的“热点”，保障元件长期稳定工作，是风冷、液冷之外的高效被动散热方案。

2. 大幅提升大电流载流能力

铜块电阻极低，能轻松承载几十安培以上的大电流，导电散热性能远优于普通厚铜箔PCB，避免线路发热发烫、电压损耗过大等问题，适用于电源模块、功率器件、LED驱动等大电流电路场景。

3. 增强PCB机械结构强度

在连接器安装位、反复插拔受力区、板边等容易损坏的位置，埋入的铜块就像“加固铆钉”，提升板材局部硬度，有效抵抗外力撞击、反复插拔带来的变形，防止PCB开裂、分层等结构性损坏。

4. 搭建低热阻专属通路

针对大功率LED、射频功放、功率半导体等对散热要求极高的元件，埋铜块可以直接贴合元件发热面，搭建最短的低热阻散热路径，大幅提升元件散热效率，延长使用寿命。

三、埋铜块板核心工艺特性与作业难点

埋铜工艺完全脱离标准PCB生产流程，工艺核心难点集中在精密封装、定位管控、层压可靠性三大环节，需全程严控细节规避质量风险：

1. 精准开槽与填充材料选型

在内层芯板上通过数控铣床，加工出和铜块尺寸完全吻合的凹槽，公差控制极为严格；铜块和槽壁的缝隙必须用高导热半固化片、专用导热胶填满，既要保证导热效率，又能缓冲铜和板材热胀冷缩的应力，杜绝出现空隙、气泡。

2. 层压阶段流胶与定位管控

实心铜块储热能力强，压合时会大量吸收热量，很容易导致树脂流动不正常、填胶不饱满；需要针对性调整压合温度、压力、时间参数，增设流胶槽疏导多余胶水。同时用耐高温胶带临时固定、蚀刻定位槽等方式，防止铜块偏移、错位，保证埋入位置精准。

3. 可靠性风险防控

铜和PCB板材的热胀冷缩系数（CTE）相差很大，设计或工艺不到位极易导致PCB翘曲、分层、开裂；后续机械钻孔必须严格避开铜块，否则很容易折断钻头，因此异形孔、精密孔位大多采用激光钻孔，或者提前在铜块上预留工艺孔。

四、埋铜块板基础参数与工艺能力

埋铜块板的工艺能力直接决定产品适用性，核心参数、精度、性能要求均有明确行业标准：

1. 铜块规格参数

厚度范围：常规控制在 0.5mm - 3.0mm 之间，可根据散热、载流需求定制；

平面尺寸：常用规格 3×3 mm 至 40×100 mm，超大尺寸铜块需优化层压工艺。

2. 铜块结构形状

可加工多种异形结构，适配不同结合力、安装需求，主流形状包括：

I型（矩形/方形）：基础款，加工简单、应用最广泛；

T型（倒扣型）：带凸起倒扣结构，大幅提升铜块与基材结合力，防止脱落；

U型（带凹槽型）：适配板边、避位场景，灵活适配特殊布局。

3. 核心精度控制

加工精度是埋铜工艺的核心，直接关系PCB是否短路、贴片质量是否合格：

安全间距：铜块边缘到线路、孔位的距离≥0.25mm-0.35mm，彻底杜绝短路风险；

平整度：铜块表面和PCB板面的高度差控制在±30µm - ±50µm以内，保证贴片加工的良率。

4. 性能验收要求

成品必须通过严格的耐压测试、大电流承载测试、高低温循环测试，确保在高压、大电流、高低温反复变化的环境下长期稳定工作，不出现漏电、发热、分层等故障。

五、埋铜块板主流分类体系

PCB埋铜块板没有统一的分类标准，行业内主要从铜块埋入结构、铜块外形、基板材质三个维度划分，不同类型的适用场景、工艺重点差别明显：

1. 按结构形态划分（按铜块埋入位置）

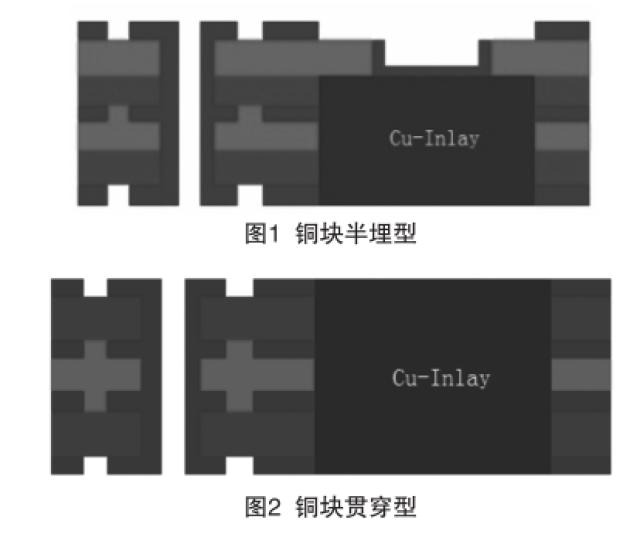

盲埋型：铜块不穿透PCB，单面露出、单面埋入内层，适合定向导热、背面需平整的场景；

贯穿型（直铜块）：铜块完全穿透PCB，上下双面露出，构建贯穿式导热通道，适合正面器件热量直导背面散热器；

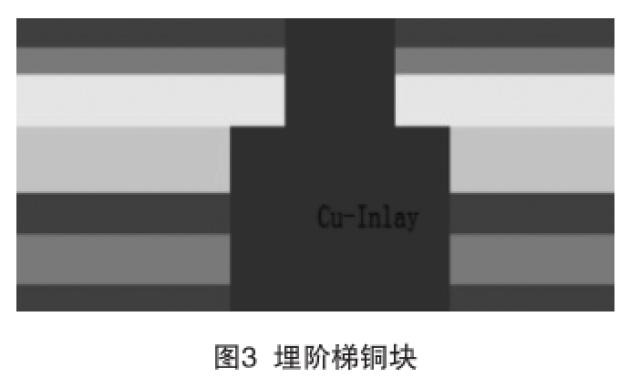

阶梯贯穿型（阶梯铜）：铜块呈阶梯状、截面面积渐变，有限空间内增大散热面积，适配特殊安装结构；

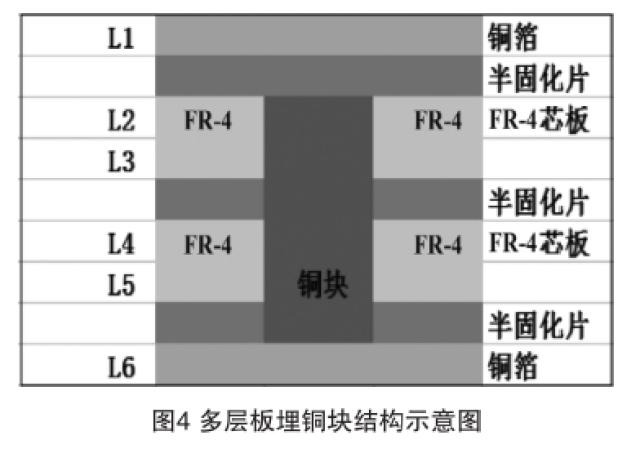

内埋型：铜块完全包裹在PCB内部、双面不露出，适合内部均热、局部大电流承载、板面平整度要求极高的设计。

2. 按铜块形状划分（按工艺难易度）

I型：常规矩形，工艺简单、成本低、通用性强；

U型：带凹槽结构，适配避位、板边场景，加工精度要求较高；

T型：倒扣防脱结构，结合力极强，工艺复杂、定位要求严苛。

3. 按基板材料划分（按工艺侧重点）

FR4埋铜块板：最常用的品类，成本适中，核心解决铜和FR4环氧树脂热胀冷缩不匹配、结合力不足的问题；

高频材料混压埋铜块板：在RO4003C等高频信号专用板材中嵌入铜块，兼顾射频/微波信号传输质量和功放元件散热，工艺难度高，需要严格控制不同板材的涨缩一致性。

六、埋铜块板标准作业流程

各类埋铜块板的核心主流程一致，差异集中在压合前槽孔处理、铜块异形加工环节，标准流程如下：

开料与内层准备：裁切芯板、半固化片，完成内层线路制作，同步准备匹配规格的实心铜块；

精准铣槽：在芯板、半固化片上数控铣制铜块容纳槽，确保尺寸、位置公差达标；

铜块棕化处理：对铜块表面做棕化处理，形成细微粗糙的表面，大幅提升铜块和树脂的粘合力度，耐热稳定性比传统黑化工艺更好；

嵌铜与层压成型：将铜块精准放入凹槽，叠合半固化片后通过高温高压压合，让树脂流动固化，把铜块和板材牢牢粘成一个整体；

后制程加工：依次完成钻孔、电镀、外层线路制作、防焊油墨印刷、表面处理等常规PCB工序，全程避开铜块区域，防止损坏铜块或钻头。

不同类型埋铜块板工艺差异

盲埋型：铜块厚度小于PCB总厚度，压合后需要精准控深铣削露出铜面，深度精度控制在±0.075mm以内，严防漏铣或铣坏周边板材；

贯穿型：铜块厚度和PCB总厚度基本一致，通常设计成比凹槽深0.05mm，压合时需加装缓冲材料控制平整度，重点清理多余溢胶，保证板面平整；

T型/阶梯型：异形结构会让树脂流动更复杂，需要优化压合参数，严控台阶位置的应力，避免出现空隙、分层，保证异形铜块定位精准；

高频混压型：兼顾两种板材的涨缩一致性，防止翘曲分层，激光钻孔需适配FR4和高频材料的激光吸收差异，调整钻孔参数。

七、埋铜块板关键质控要点

埋铜块板的质量管控贯穿全流程，核心把控三大节点，杜绝可靠性隐患：

铜块成型管控：根据铜块外形选择蚀刻、铣床加工、冲切工艺，U型、T型等异形铜块需严格控制尺寸精度，确保和凹槽完美贴合；

棕化工艺管控：棕化是提升粘合力度的关键工序，严格控制棕化液浓度、处理时间和温度，保证铜面细微粗糙度，避免因粘合力度不足导致分层；

厚度匹配管控：铜块和凹槽深度必须精准匹配，太厚会导致压合不密实，太薄会导致胶水溢出过多；行业通用标准是铜块比凹槽深0.05mm，兼顾填胶效果和板面平整度。

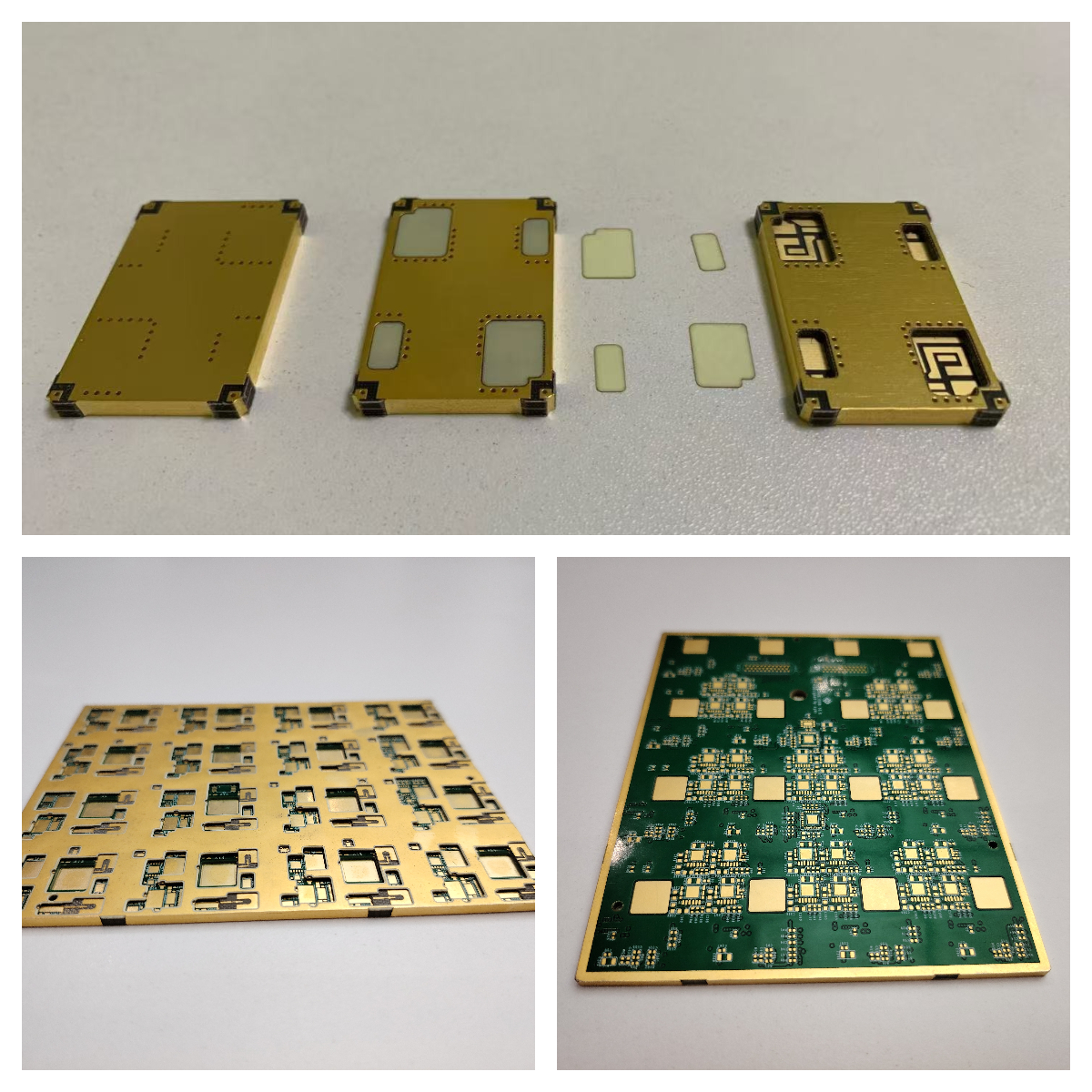

百能云板埋铜块PCB产品
