首页/新闻动态/金刚石AMB厚铜基板——大功率器件散热的终极解决方案
在第三代半导体狂飙突进的当下,SiC/GaN器件功率密度不断突破上限,传统陶瓷基板散热瓶颈早已成为行业痛点。百能云板金刚石AMB厚铜基板,凭借极致导热性能与成熟工艺加持,彻底打破热管理困局,成为高功率器件的专属“散热心脏”。
项目 | 详细参数 |
|---|---|
基材类型 | 高导热金刚石片 |
基底尺寸 | Φ100 mm × 0.32 mm |
核心工艺 | AMB(活性金属钎焊)+ AIB 结构 |
铜层规格 | 双面厚铜,厚度 800 μm |
拼板设计 | 约 16 颗 / 整板 |
后道工序 | 铜层精密加工 → 图形蚀刻 → 单颗切割出货 |
常规检测 | 外观检测、气泡检测、气孔率检测、空洞检测 |
破坏性测试 | 拉力、冷热冲击等,可由客户自主测试 |
生产交期 | 实验验证 + 批量生产合计约 2.5 个月 |

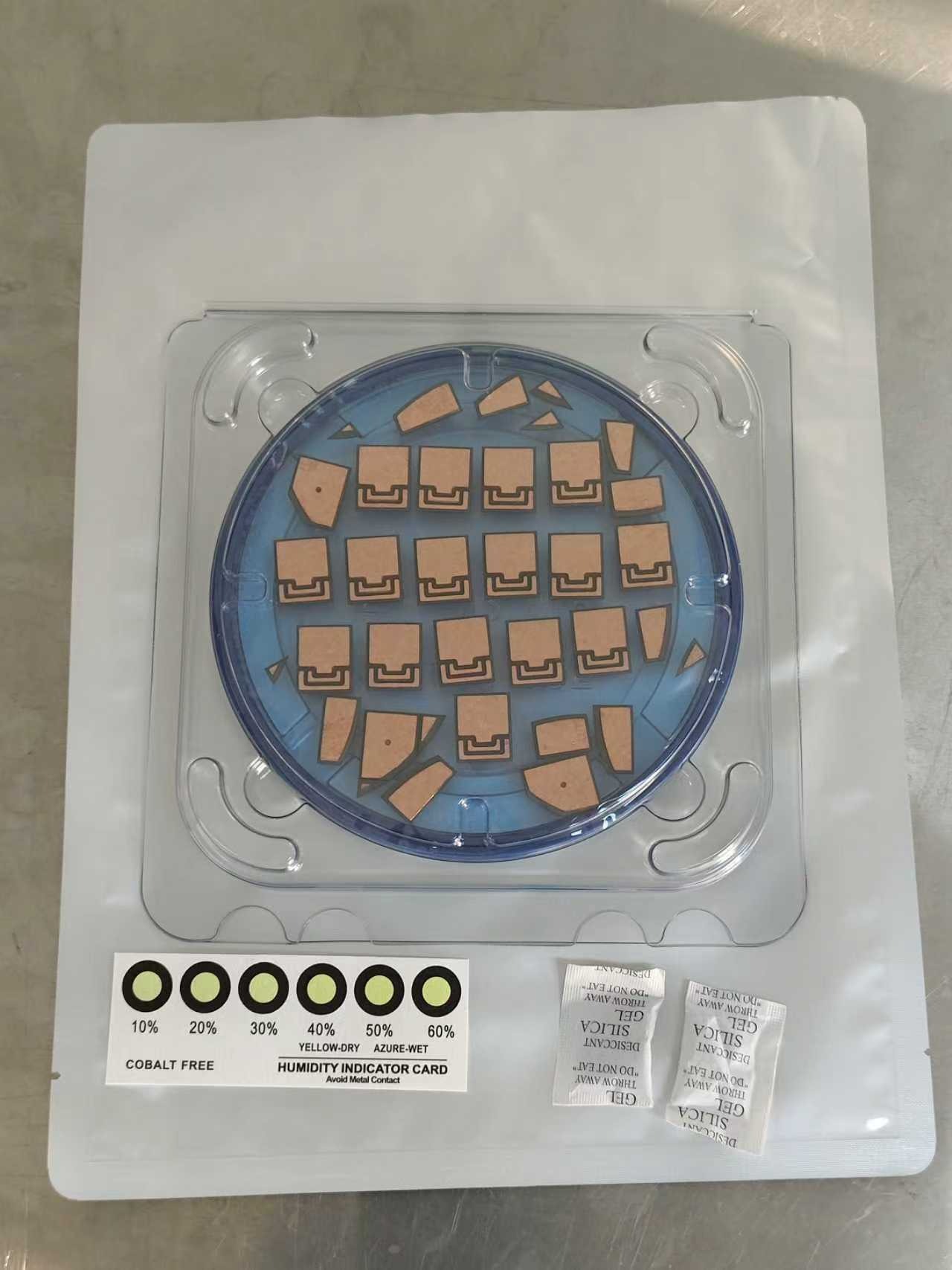

出货形态 | 切割后单颗成品 |

金刚石基材导热率可达 1800~2200 W/(m·K),是传统 AlN 基板的 4~5 倍、Si₃N₄基板的 3~4 倍,搭建极速散热通道。搭配 800 μm 双面厚铜结构,热扩散效率提升 50% 以上,牢牢稳住SiC/GaN器件结温,从根源消除热累积隐患。
百能云板深耕AMB工艺多年,实现金刚石与厚铜层原子级冶金结合,界面结合强度>30 MPa,远超行业标准。可承受 -40℃~150℃ 极端冷热冲击循环,杜绝分层、开裂、空洞等失效问题,轻松适配车规、轨交等严苛场景。
支持 Φ100 mm 标准基底,可灵活设计拼板方案(约18颗/板),高精度蚀刻切割公差控制在±20 μm以内。支持铜厚、图形布局、表面处理定制,完美匹配各类封装与功率需求,助力产品小型化、高集成化升级。
搭建从基材到成品的全链条质控体系,严把外观、气泡、气孔率、空洞率等检测关卡,保障产品一致性。恪守“不破坏性测试”原则,保留完整良品交付,同时支持客户自主开展可靠性验证,全力配合项目落地。
行业痛点:体积压缩与散热保级的核心矛盾,卡住高端市场命脉
国内头部工业自动化企业发力高端数控机床赛道,其高功率伺服驱动器面临严苛升级要求:功率模块体积必须压缩30%,同时散热性能绝不打折,还要保障1.5倍过载工况下的稳定运行。传统陶瓷基板方案完全无法兼顾,体积压缩后散热面积骤减,器件结温飙升超标,不仅响应速度滞后、定位精度下降,更无法通过工业级长期可靠性测试,始终难以突破高端市场壁垒。
百能云板解决方案:金刚石AMB厚铜基板,硬核技术破解行业难题
针对客户核心痛点,百能云板发挥品牌技术优势,量身定制专属散热方案:甄选高导热金刚石基材,搭配自研AMB工艺打造800μm双面厚铜结构,通过精密拼板与蚀刻切割优化,在实现30%体积压缩的同时,最大化保留散热效率,完美平衡小型化与高散热两大核心需求。
百能硬核战果:数据见证品牌实力,撬动高端市场
体积达标:功率模块体积精准压缩30%,顺利实现设备小型化设计
散热跃升:依托百能金刚石基板,模块热扩散效率提升50%,1.5倍过载工况下结温仍稳定达标
性能翻倍:设备响应速度提升20%,定位精度与稳定性领跑行业
市场突破:助力客户顺利打入高端机床市场,品牌市占率大幅上涨
客户实评:百能云板的金刚石基板,用硬核技术解决了我们的核心难题,产品性能和品牌服务都远超预期,是我们进军高端市场的核心搭档!
痛点:户外高温+频繁充放电,传统Si₃N₄基板散热不足,效率下滑、寿命缩短战果:热阻降低42%,转换效率升至99.2%,125℃高温连续运行1000小时无故障,运维成本降低28%
痛点:有限空间冲高功率,宽温域可靠性不达标战果:模块体积缩小25%,功率密度提升40%,通过EN 50155轨交标准,适配时速350km/h高铁系统
新能源汽车:电机控制器、OBC、DC-DC、车载充电机等核心功率模块
轨道交通:牵引变流器、辅助电源、信号控制单元等高压大功率器件
工业控制:大功率变频器、伺服驱动器、光伏逆变器、工业电源等
航空航天:极端环境下的高可靠功率电子系统、卫星电源模块等
电力能源:智能电网、储能变流器、高压直流输电设备等大功率电力电子装备
个性化定制:资深工程师团队一对一对接,按需定制尺寸、铜厚、图形方案
稳定交期保障:金刚石板实验+生产全周期约2.5个月,支持小批量试产、大批量稳定交付
全流程技术支持:覆盖设计仿真、工艺优化、可靠性验证,提供一站式技术服务
灵活测试方案:支持客户自主可靠性验证,配套完整检测报告,省心落地
百能云板,以金刚石硬核散热实力,赋能大功率器件迭代升级!
