极致工艺赋能算力基建 百能云板14层4阶HDI服务器电源PCB全新发布

在数字经济高速演进的背景下，数据中心与高端服务器作为算力基础设施的核心载体，正面临算力密度持续攀升、运行效率要求提升、系统可靠性要求严苛等多重挑战。电源模块作为保障设备稳定运行的“心脏”，其核心承载部件——PCB，直接决定了供电系统的集成度、稳定性与使用寿命。为此，百能云板正式推出14层4阶HDI服务器电源模块PCB。依托公司在PCB领域深厚的技术积淀与全链条品质管控能力，该产品采用行业领先的制造工艺、高性能材料体系及场景化定制设计，为新一代算力设备提供高可靠、高效率、高适配的核心供电解决方案，充分彰显百能云板作为高端PCB制造商的技术实力与创新底蕴。

一、高阶HDI工艺突破：百能云板定义精密互联新标杆

作为百能云板高端PCB产品线的核心力作，本产品采用14层4阶HDI叠孔结构，构建了“1-2、2-3、3-4、5-6盲孔 + 14-13、13-12、12-11、10-9盲孔 + 6-9盲孔 + 3-12直孔”的复杂互联网络，精准匹配服务器电源模块多电源层、多信号层的布线需求，突破传统PCB布线极限，实现高密度互联的跨越式升级。

1. 微米级精密制造，实现极致布线密度

依托行业领先的紫外激光钻孔设备与多年精密制造经验，百能云板精准实现0.13 mm极小激光孔径，搭配5/6.5 mil（约0.127/0.165 mm）精细线宽/线距。在164.80 mm × 500.00 mm的成品尺寸内，高效完成超过1200个过孔及复杂线路规划，布线密度较传统PCB提升30%以上。该工艺突破充分满足高集成度电源模块的小型化、集约化设计需求，为设备内部空间优化提供充足保障。

2. 精准压合控制，筑牢互联可靠性

凭借高阶HDI制造经验与全流程品质管控体系，百能云板通过多次层压与激光钻孔的精准过程控制，攻克多层叠孔对位公差累积的行业难题，将层间对位精度严格控制在±25 μm以内。所有产品均经100%飞针测试严苛验证，彻底杜绝开路、短路等潜在风险，延续“材料-制程-检测”三位一体的品质标准，为电源信号的稳定、高效传输构建坚实物理基础。

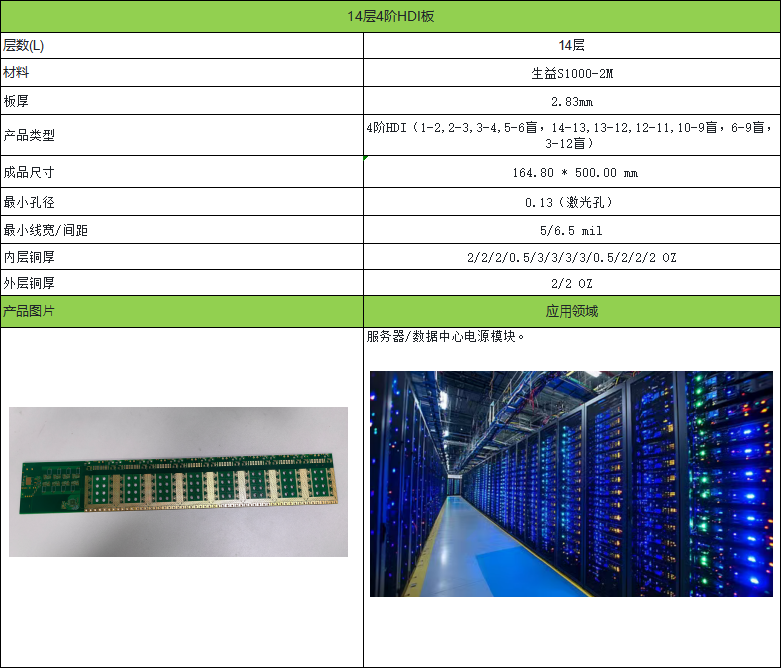

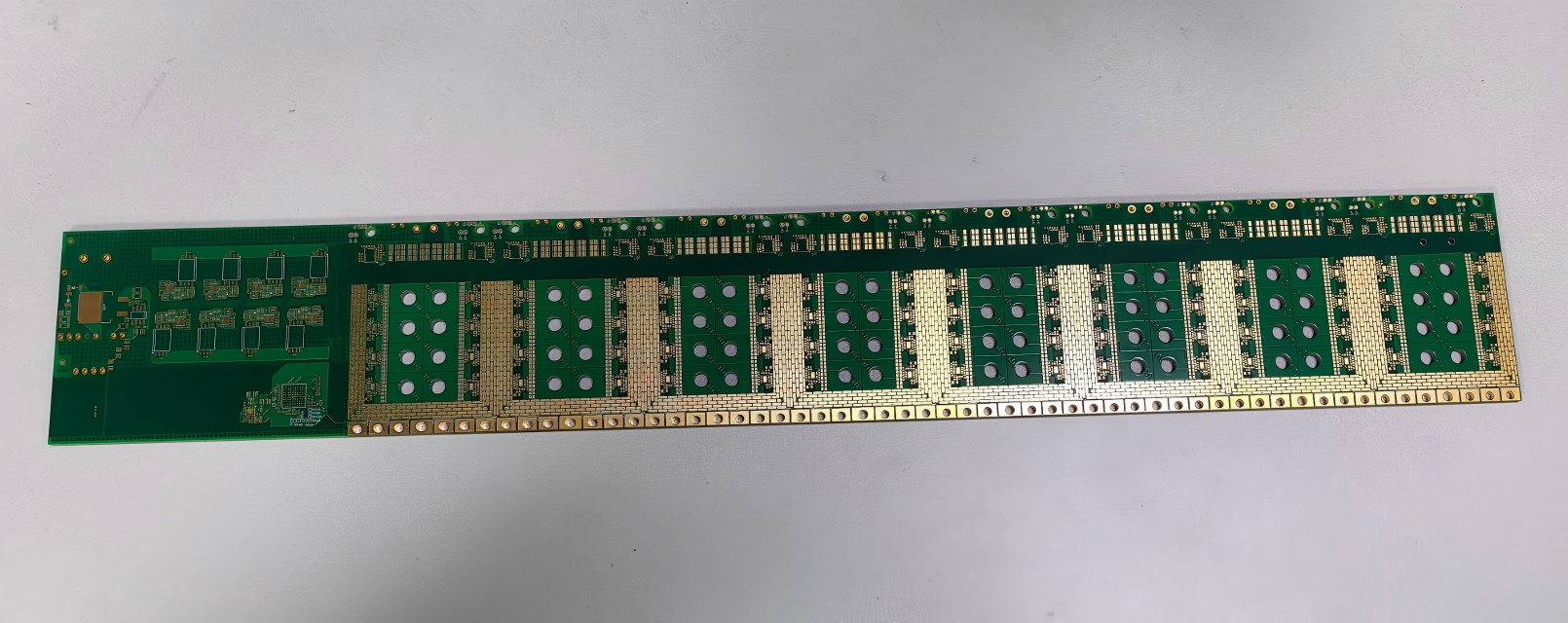

百能云板14层4阶HDI产品图

二、高性能材料体系：百能云板筑牢高可靠运行根基

针对服务器电源模块7×24 h不间断运行、高温高负载及复杂环境等严苛工况，百能云板精选生益S1000-2M高耐热板材，搭配定制化铜厚设计，构建高稳定、长寿命、抗干扰的材料体系。

1. 高耐热抗形变，适配极端工况

生益S1000-2M板材的玻璃化转变温度（Tg） 高达180℃，Z轴热膨胀系数（CTE）低至2.8%。在-55℃~125℃的高低温循环测试中，板材形变率严格控制在0.1% 以内，有效抑制高温环境下的形变，完美应对无铅回流焊及长期热应力冲击，确保通孔与线路的结构稳定性。

2. 抗腐蚀耐湿热，延长使用寿命

板材具备优异的抗导电阳极丝（CAF） 能力，在85℃/85% RH湿热环境下经过1000 h严苛测试，无任何绝缘失效。结合≤0.2% 的低吸水率特性，可有效抵御数据中心、工业现场等复杂环境中的电化学腐蚀，避免离子迁移引发的绝缘故障，显著延长产品使用寿命，降低运维成本。

3. 定制化铜厚设计，平衡性能与效率

针对服务器电源模块的核心需求，百能云板采用差异化铜厚配置：内层为2/2/2/0.5/3/3/3/3/0.5/2/2/2 oz，外层为2/2 oz。电源层采用3 oz高铜厚设计，可轻松承载单路高达40 A的大电流传输，线路压降控制在5 mV以内，有效降低电源路径阻抗与能量损耗；信号层兼顾±10% 的阻抗控制与布线密度，实现电源传输与信号传输的最优性能平衡。

三、多场景深度适配：百能云板赋能全领域算力基建

依托高阶工艺与高性能材料体系，本产品深度适配多种高端算力场景，精准破解不同应用下的供电承载痛点，为新一代算力基础设施提供稳定、高效、可靠的核心支撑。

1. 高密度机架式服务器电源模块

痛点：刀片服务器与高密度机架式设备内部空间极度紧凑（单台电源模块安装空间通常不超过200 mm × 600 mm），需同时承载CPU、GPU、内存等多组件的供电需求。供电波动将直接导致算力降频、数据丢失甚至系统宕机。

解决方案：凭借4阶HDI互联工艺，在164.80 mm × 500.00 mm有限尺寸内实现超高密度布线，集成12路独立电源通道、24路监控信号及4路高速通信接口，布线密度提升30%以上，较传统PCB节省约25% 安装空间。配合低阻抗大电流设计，供电纹波稳定控制在≤20 mV（优于行业常规30 mV标准）。

应用价值：已成功应用于国内头部服务器厂商的高密度机架式服务器项目。经3个月连续满负荷测试，实现零故障运行，助力客户数据中心算力密度提升40%、运维成本降低20%。

2. 大型数据中心集中式供电系统

痛点：超大规模数据中心（单中心服务器数量超1000台）的集中式供电场景中，PDU与电源背板需承载200 A以上总电流，且机房环境封闭、散热压力大，对PCB的大电流承载能力与散热性能要求极高。

解决方案：采用3 oz加厚铜箔电源层设计，单模块可承载最高200 A总电流，线路损耗降低15%以上（每年可为单座大型数据中心节省电费超10万元）。搭配2.83 mm标准板厚与高导热板材特性，满载运行时板面温度稳定控制在85℃以下，有效抑制热积聚。完美支持N+1冗余供电架构，实现年均无故障运行时间≥100万小时，助力达到99.999% 行业顶级可用性标准（年停机时间≤5分钟）。

应用价值：已批量应用于华东某超大型数据中心。经6个月实际运行验证，供电稳定性达100%，线路损耗较原有产品降低18%。

3. 高端AI服务器与算力加速卡电源模组

痛点：AI大模型训练与推理场景下，单卡功耗突破千瓦级，高端AI训练服务器单台功耗可达5-8 kW。AI芯片瞬时功率波动为常规服务器的3-5倍，电源动态响应不及时将严重影响模型训练效率与推理精度。

解决方案：采用多层电源层架构，支持8相电源并联输出，单路最大电流40 A，动态响应时间≤10 μs。纹波抑制能力≥60 dB，为AI加速卡、GPU集群提供精准平稳的动态供电。在80%负载率下连续工作1000 h的测试中，产品性能衰减率≤2%（远优于行业5%标准）。配合数据中心液冷散热系统，可将电源模块散热效率提升30%。

应用价值：已配套应用于国内某AI科技企业算力中心，支撑千亿参数大模型训练任务。连续运行4个月无故障，算力输出稳定性提升25%。

4. 工业级服务器与边缘计算节点电源模块

痛点：边缘计算节点、工业服务器及通信基站设备多部署于室外机柜、工厂车间等复杂环境，面临-40℃~85℃宽温变化、粉尘、振动与电磁干扰等多重考验。工业现场振动可能导致PCB线路脱落、通孔断裂，高湿环境易引发电化学腐蚀，且运维成本极高。

解决方案：选用生益S1000-2M高可靠性板材，在-40℃~85℃宽温范围内保持绝缘电阻≥10¹⁰ Ω，性能稳定。通过IEC 60068-2-27标准振动与冲击测试（振幅≤0.35 mm，冲击加速度≤15 g），机械强度出众，满足工业现场≥10年超长使用寿命要求。

应用价值：已广泛应用于智慧工厂、智能电网、车载边缘计算、5G基站等关键场景。在某户外5G基站项目中，经1年恶劣环境运行，实现零故障、零衰减，有效保障基站连续通信。

结语

作为百能云板在高端PCB制造领域的标杆之作，14层4阶HDI服务器电源模块PCB的正式发布，是公司深耕算力基建、践行技术创新与品质初心的关键成果。依托近三十年的产业积淀与“材料-制程-检测”三位一体的品质体系，从0.13 mm激光微孔的精密加工，到14层叠孔的精准压合；从生益高耐热板材的严苛甄选，到定制化铜厚的科学设计，每一处细节均体现百能云板对极致工艺与高可靠性的不懈追求，每一组数据皆印证产品的硬核实力。

未来，百能云板将持续深耕高端PCB制造技术，聚焦算力基建、人工智能、工业互联网等核心领域的需求升级，不断突破技术瓶颈，优化产品性能，坚守“解决高精密、高难度、高多层订单痛点”的核心使命，为全球客户提供更优质、更适配、更可靠的PCB解决方案，以核心器件创新赋能数字经济高质量发展，助力新一代算力基础设施建设迈上新台阶。
