微孔在现代PCB及HDI设计中的应用与优势

微孔是现代印刷电路板（PCB）设计中的核心特征，尤其在高密度互连（HDI）技术领域，其重要性日益凸显。这些通过激光加工形成的微型导通孔，能够高效实现PCB层间铜线路的互连，为电子设备的小型化与高速化发展提供了关键技术支撑。本文将系统探讨PCB中各类过孔的结构特点、微孔的核心优势，以及其在提升信号完整性、电源完整性和热管理性能方面的关键作用。

一、PCB设计中的过孔概述

过孔，即垂直互连接入（Vertical Interconnect Access, VIA），是PCB中用于实现不同层间电气与机械双重连接的导电通路。本质上，过孔是一种内壁镀有导电金属的孔洞，可根据设计需求选择填充或保持中空，其核心功能是连接PCB的一层或多层铜箔，使信号、电源或接地路径能够穿越多层叠构的PCB结构，完成层间互连。

根据结构及位置的不同，过孔主要分为以下三类：

通孔（Through Hole）：从PCB顶层贯穿至底层，可连接所有内层铜箔，是最传统、最基础的过孔形式。

盲孔（Blind Via）：从PCB外层钻孔，终止于某一内层，仅实现外层与指定内层之间的连接，不贯穿整个板厚。

埋孔（Buried Via）：完全内置于PCB内层之间，不延伸至板面，从外部不可见，仅用于内层间的互连。

传统过孔多采用机械钻孔工艺加工，再经镀铜形成导电通路。该技术成熟、稳定性高，至今仍广泛应用。然而，在高密度PCB布局中，机械钻孔过孔的局限性日益突出，主要体现在以下三个方面：

占用空间大：传统过孔直径较大，挤占了宝贵的布线区域，增加了紧凑布局的难度，限制了PCB的集成度。

信号完整性欠佳：过孔的金属筒结构会引入寄生电容与寄生电感，导致信号反射、阻抗不连续等问题，影响高速信号传输质量。

机械可靠性不足：对于深度大、纵横比高的传统过孔，电镀过程中易出现空洞、裂纹等缺陷，降低了PCB的机械强度与使用寿命。

二、微孔在HDI PCB设计中的关键作用

HDI技术的核心优势之一，便是通过微孔（Microvia）有效解决了传统过孔在高密度设计中的诸多痛点。微孔采用激光钻孔工艺加工，是一种小型浅孔，其深度通常小于0.25 mm。凭借独特的结构特性，微孔具备以下显著优势：

尺寸紧凑：微孔直径远小于传统过孔，能够适配高速、细间距元件的布局，大幅提升PCB的集成度，满足小型化电子设备的设计需求。

信号完整性提升：相比于传统过孔，微孔的寄生电容和寄生电感显著降低，可有效减少信号反射与串扰，保障高速信号的稳定传输。

可靠性更高：微孔的纵横比较低（通常为0.6:1至1:1），电镀过程中不易产生缺陷，镀层质量更稳定，从而提升PCB的整体可靠性。

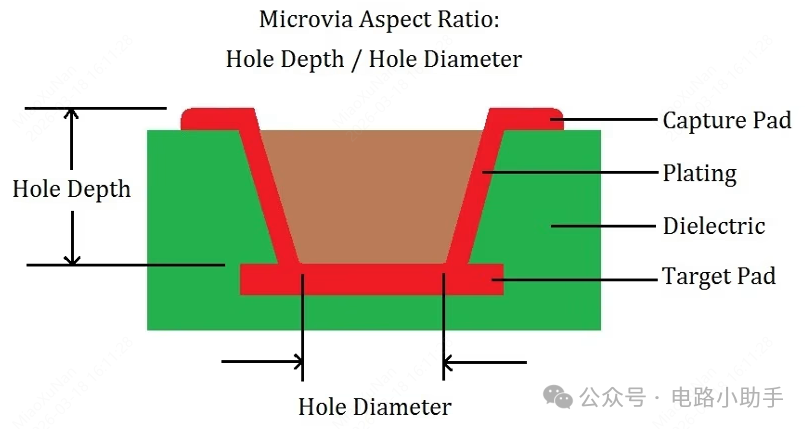

图1：微孔结构示意图（展示深度与直径关系）
微孔的纵横比范围为0.6:1至1:1，直径范围为50～250 μm。

三、微孔的常见配置方式

高速数字（HSD）设计不断推动PCB密度迈向极限，专用集成电路（ASIC）、现场可编程门阵列（FPGA）等核心器件常采用芯片级封装（CSP）、球栅阵列（BGA）或引脚数超过1000的微球栅阵列（μBGA）等封装形式。这类元件的布线需要精心设计扇出结构，将I/O引脚从中心焊盘向PCB内层合理引出，同时兼顾布线均匀性与最小线宽要求，避免信号干扰。

如图2所示，在HDI设计中，微孔通常采用堆叠或错开两种配置方式，常见于3+N+3及更复杂的多层板结构中：

堆叠微孔（Stacked Microvia）：多个微孔垂直层叠，要求孔内必须填充导电材料并封闭，以确保层间连接的稳定性与导电性。

错开微孔（Staggered Microvia）：多个微孔呈交错分布，无需填充或加设铜帽即可实现层间导通，工艺相对简便。

值得注意的是，在对细间距、高引脚数集成电路（IC）进行扇出布线时，微孔的排布方式以及盲孔、埋孔的位置分布至关重要。若微孔堆叠不对称，会导致PCB制造过程中受力不均，从而引发板面翘曲等质量问题，影响后续元件焊接及整体性能。

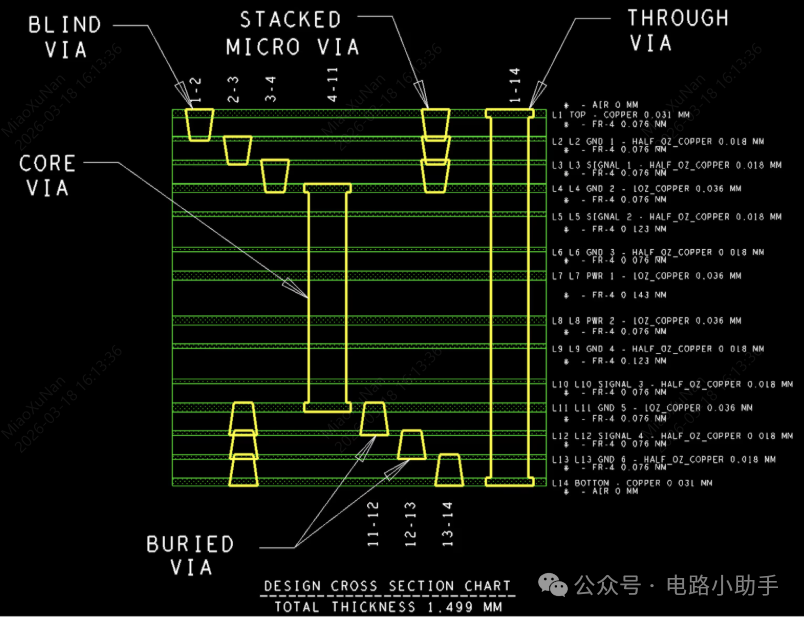

图2：14层3+N+3结构PCB示意图，清晰展示了堆叠式与交错式微孔的配置方式。

四、利用微孔增强信号完整性

高速数字设计中，信号传输产生的射频能量容易引发各类信号完整性问题，甚至产生延伸至毫米波范围的谐波干扰。任何向外分支的信号路径都可能成为短截线，在HSD的工作带宽内发生谐振，导致谐振频率下的破坏性干扰以及信号功率衰减。若这种功率衰减发生在信号能量较高的区域，会引起波形畸变，进而增加误码率（BER），影响设备正常工作。因此，缩短过孔长度、减少信号传输路径中的干扰，成为提升信号完整性的关键。

以盲孔和埋孔形式存在的微孔，恰好满足这一需求——相较于传统通孔，其长度更短，电气性能更优，自感系数显著降低。不过，微孔的低纵横比要求HDI外层采用厚度约60 μm的薄基材。在此情况下，为维持50 Ω的标准阻抗，需要设计极小的线宽，因为传输线阻抗主要取决于介质层厚度、介电常数、线宽及线间距。而在PCB内层进行传输线布线时，可采用更宽的线路，从而降低环路自感及整体传输线电感，进一步提升信号完整性。

五、通过VIP微孔提升电源完整性

过孔入焊盘（Via-in-Pad, VIP）微孔技术通过将集成电路的着陆焊盘直接连接到PCB内层，可有效提升电源完整性，具体优势体现在以下两方面：

降低寄生电感：VIP微孔缩短了电流环路，增强了电源的解耦性能，减少了电源噪声干扰。

改善瞬态响应：电容器能够更快速、有效地响应瞬态电流需求，保障电源供应的稳定性（如图3所示）。

与标准通孔VIP相比，微孔VIP可将寄生电感和寄生电容降低高达90%，显著优化电源完整性，为高速、高功率电子设备的稳定运行提供可靠保障。

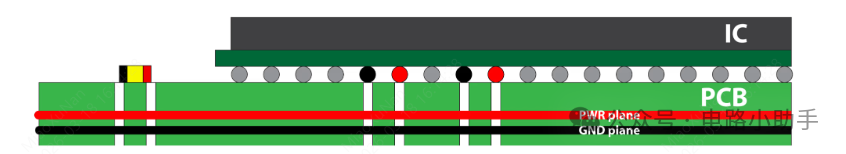

图3：采用VIP技术连接电源层与接地平面的PCB焊盘安装示意图。

六、利用VIP微孔解决焊接难题

尽管VIP微孔优势显著，但若设计或加工不当，容易引发焊接问题。最常见的问题是，毛细作用会导致焊锡通过微孔开口渗入PCB内部，造成焊盘上焊锡不足。无论微孔位于焊盘上还是焊盘附近，都必须采取有效措施防止焊锡流失——否则可能导致开路、短路、元件“立碑”等故障，甚至干扰邻近元件的正常工作。因此，VIP微孔的设计需严格控制开孔尺寸与位置，并配合合适的填充或封孔工艺，以避免焊接缺陷。

七、微孔在热管理中的作用

在HDI设计中，热管理是不可或缺的重要环节。由于HDI PCB上元件密集排列，且不同材料（如介质层与铜箔）的热膨胀系数（CTE）存在差异，工作过程中产生的热应力容易引发一系列问题：不仅会导致微孔界面开裂、PCB分层等机械故障，还可能引发电气性能失效，影响设备可靠性与使用寿命。

热管理的首要任务是将热量尽可能从热点区域导出，降低热致故障风险。在许多HDI设计中，微孔承担了这一关键角色——通过提供从大型接地引脚（常见于四方扁平封装（QFP）器件的中心区域）到PCB内层的直接热通路，将元件工作产生的热量快速传导至内层散热结构，实现更高效的散热，从而缓解热应力带来的负面影响。

八、常见微孔失效模式及其预防措施

微孔失效的主要原因在于Z轴方向的热膨胀——PCB介质层与铜箔的热膨胀系数差异在温度变化时产生应力，进而导致微孔损坏。次要原因包括设计文件（Gerber）不一致、制造工艺缺陷（如电镀空洞、铜层分离）等。

在PCB设计与制造过程中，常见的微孔失效模式主要包括：

微孔与目标焊盘对位偏差（偏移）

微孔孔壁（孔筒）或边角出现裂纹

层间对准错误（对位偏差）

目标焊盘被拉扯脱落

铜层出现空洞，或铜帽与孔壁分离

针对上述失效模式，可通过优化设计（如合理控制纵横比、保证层间对准精度）、规范制造工艺（如提升电镀质量、严格控制温度参数）、加强可制造性设计（DFM）检查及热敏性测试等措施，有效预防微孔失效，提升PCB的可靠性。

九、结语：微孔在现代PCB设计中的核心价值

微孔是当今HDI PCB设计的基石。凭借其紧凑的尺寸、优异的电气性能和可靠的结构特性，微孔实现了高密度扇出布线、更简洁的信号路径、更紧凑的电源回路以及更高效的散热通道，完美契合了电子设备小型化、高速化、高集成化的发展趋势。

通过合理运用盲孔、埋孔及过孔入焊盘（VIP）等微孔结构，设计人员能够最大限度地降低寄生效应、减少误码率（BER）、提升电源解耦性能，并增强PCB的整体可靠性。然而，微孔技术的成功应用依赖于细节的精准把控：需平衡微孔的堆叠方式、选择合适的纵横比、规范填充/封孔工艺，同时严格执行DFM检查与热敏性测试，从而有效缓解Z轴热膨胀带来的应力及电镀缺陷，确保PCB的设计性能与制造质量达到最优。
