HDI高密度互连——任意层互连（ELIC）技术详解

ELIC（Every Layer Interconnect，任意层互连）是高阶HDI（高密度互连）PCB的核心进阶工艺。与依赖固定阶数、层级互连受限的传统HDI不同，ELIC工艺彻底取消了内层机械通孔与机械埋孔，采用全激光微盲孔实现电路板任意两层之间的直接导通，打破了一阶、二阶、三阶传统HDI的层级壁垒。作为当前超高密度布线及高速高频信号传输场景下的核心技术，ELIC已广泛应用于高端精密电子领域。

一、传统HDI与ELIC的核心差异

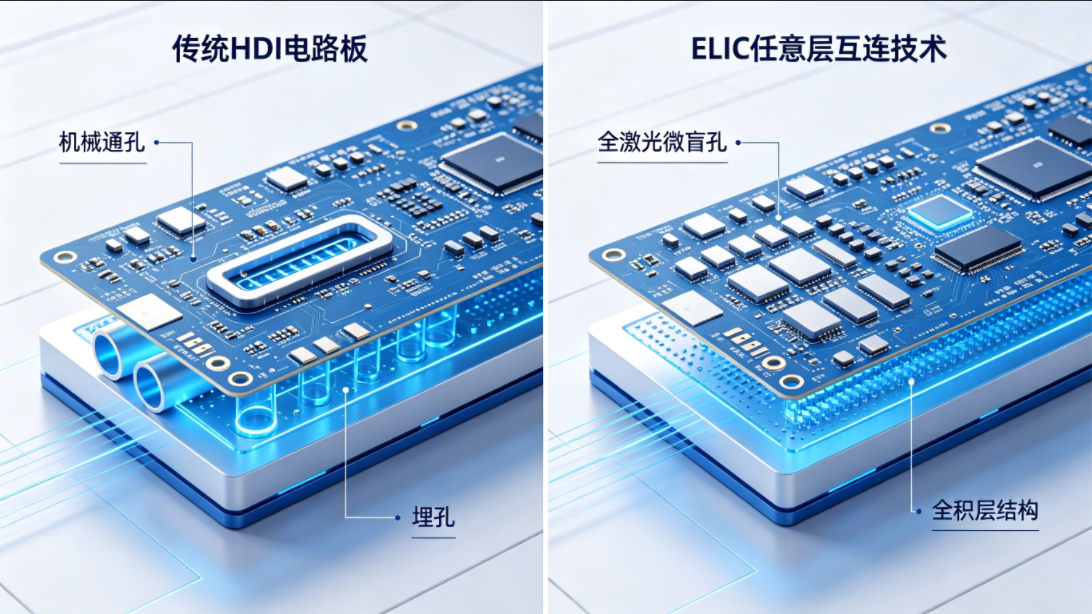

传统阶数式HDI受限于“芯板+固定增层”结构，层间互连存在明确的层级约束，布线灵活性与密度均有限；而ELIC采用全积层架构，实现无壁垒的层间导通。两者核心差异如下表所示：

二、ELIC核心技术特性

ELIC从叠层设计、材料体系、微孔工艺、布线策略等多个维度实现了全面升级，形成高密、高速、高可靠的技术体系。

1. 无壁垒全积层叠层设计

ELIC摒弃传统“芯板固定+外部增层”的被动式阶数设计，采用逐层压合、逐层激光钻孔、逐层成型的全积层工艺。以10层ELIC板为例，L1至L10所有相邻层级均通过高精度激光微孔完成互连，无芯板结构约束、无层级导通壁垒，可根据产品需求灵活规划叠层架构，满足多层数、高精密布线要求。

2. 低损耗超薄高端材料体系

为匹配超高密度布线与高速高频信号传输，ELIC配套使用低损耗、超薄型基材与辅材，从源头降低信号损耗、提升布线精度：

介质层：采用50–100μm超薄PP材料，搭配低Dk、低正切损耗的高端基材，有效减少高频信号传输中的介质损耗与延迟，保障信号完整性。

导电层：适配12–18μm超薄铜箔（1/3OZ～1/2OZ），支持超精细线路加工，满足≤50μm的超细线宽/线距量产要求。

3. 高精度激光微孔工艺规范

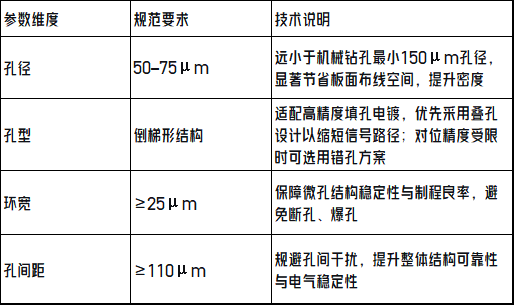

ELIC所有层间互连孔均采用UV/CO₂激光钻孔成型，相较于传统机械钻孔，孔径更小、精度更高、空间利用率大幅提升。核心工艺参数如下：

4. 高密度布线与BGA优化扇出策略

ELIC彻底取消内层机械埋孔，释放内层大面积布线区域，完美适配0.3mm窄间距BGA等超高精密封装器件。器件焊盘可通过“一对一”激光微孔垂直扇出至下层，无需表层绕线或多余转接孔，从根源上消除表层走线干扰。

同时，任意层直连的架构完全消除了传统过孔产生的残桩（stub）问题，大幅降低高速信号传输中的损耗、串扰与反射，极致优化高频高速场景下的信号完整性。

5. 标准化叠层与电气网络规划

ELIC采用“全PP介质+超薄铜箔”一体化无芯板叠层结构，典型叠层排布为：L1（信号层）-PP介质-L2（信号/电源层）-PP介质-……-Ln（信号层），叠层搭配灵活无约束。

电气网络规划遵循高速、稳定原则：电源与接地网络集中布置于内层，保障整机供电稳定与良好接地；高速信号线优先布局于表层及近表层，层间信号转接严格遵循最短路径原则，最大限度减少信号衰减与延迟。

6. 超精细布线参数标准

依托精密材料与激光微加工工艺，ELIC可实现超高精度线路制作。核心量产参数：最小线宽/线距 40/40μm，线路阻抗公差控制在±10%以内，满足高端精密电路的阻抗匹配要求。

三、ELIC工艺制程与质量管控标准

1. 核心工艺流程

ELIC采用闭环循环逐层增层工艺，标准化流程为：单层压合 → 激光精密钻微孔 → 电镀填孔固化，双向逐层完成整板增层成型。全程闭环管控确保每一层的压合精度、钻孔质量、电镀效果高度一致，保障全层级互连的稳定性与统一性。

2. 层间对位精度标准

高精度对位是ELIC工艺的基础，量产严苛标准为：整板层间对齐偏差 ≤ ±25μm，叠孔垂直偏移量 ≤ 15μm，有效避免层间错位、孔偏、短路等制程缺陷。

3. 激光微孔填孔质量标准

所有激光微孔必须实现100%完全电镀填充，孔面平整光滑，无凹陷、凸起、针孔等外观缺陷；孔内部无空洞、缝隙、杂质，杜绝长期使用中出现氧化、断连、电阻异常等失效问题，保障电路板的长期可靠性。

4. DFM前置核查核心要点

量产前需完成全套DFM可制造性核查，重点校验层间对齐偏差、电镀填孔质量、微孔环宽、孔间距、线宽线距、阻抗参数等核心指标，提前规避设计与制程冲突，稳定量产良率，保障产品电气性能与结构可靠性。

四、应用场景与成本特性

1. 核心应用场景

ELIC凭借超高布线密度、极致的高速信号完整性以及优异的结构可靠性，主要适配高端精密、高速高频、小型化的电子设备，典型应用包括：

旗舰智能手机、折叠屏手机主板

高端CPU、GPU精密封装载板

5G/6G通信基站高频PCB

高速服务器、云计算算力主板

军用雷达、航空航天高频通信PCB

2. 成本特性

ELIC整体成本较高，主要原因在于超薄高端基材成本高、激光微孔精密加工设备投入大、逐层积层工艺流程复杂、制程管控精度要求极高。在相同层数下，ELIC任意层互连PCB的成本为普通高阶HDI的2倍以上，且层数越多、工艺复杂度越高，成本溢价越显著，属于典型的“高性能、高成本”高端PCB工艺。

五、主流HDI工艺综合对比

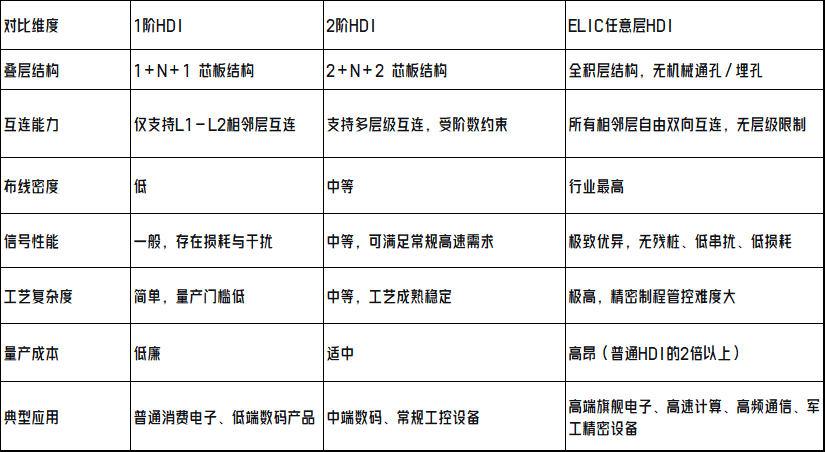

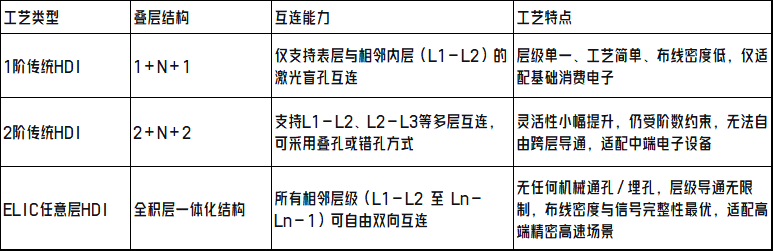

为清晰区分各层级HDI工艺的适用场景与性能差异，从结构、互连能力、性能、成本等多维度对1阶HDI、2阶HDI、ELIC进行对比如下：

ELIC任意层互连技术突破了传统阶数式HDI的结构与工艺瓶颈，通过全激光微孔、无机械孔、全积层成型的创新架构，实现了PCB层间互连的最大自由度和最高布线密度，同时从根源上优化了高速信号传输性能，完美适配5G高频通信、AI智能硬件、高端算力计算、精密封装等前沿领域的高密、高速、高可靠互连需求。然而，该工艺制程复杂、成本较高，在实际产品设计与量产中，需结合性能需求与成本预算合理选型，以实现性能与成本的最优平衡。
