铜厚是PCB设计与生产的核心参数，直接决定电路板载流能力、散热效率、信号完整性及长期运行可靠性。可将PCB铜箔视作电路的“导电散热通道”：铜厚越大，导电导热截面越充足，电路载流上限越高、散热效果越好，可有效杜绝大功率工况下的电路过热、烧毁问题。其选型适配消费电子、工控、新能源、航空航天等全领域产品，是保障PCB稳定工作的基础。本文将结合行业实操案例，系统解析PCB铜厚的参数标准、设计要点、生产检测规范及行业发展趋势。

一、铜厚单位与行业通用标准

精准掌握铜厚计量单位与规格标准，是规避设计、生产偏差，匹配产品场景需求的核心前提。目前全球PCB行业已形成统一、通用的计量规范与等级标准。

（一）常用度量单位

PCB行业通用铜厚计量单位为盎司（oz），定义为：1盎司（约28.35g）纯铜均匀平铺于1平方英尺（约0.093㎡）覆铜板表面形成的铜箔厚度。行业通用精准换算公式如下：

1oz铜箔 ≈ 35μm（微米）≈ 1.38mil（密耳）

其中，盎司为行业选型标注单位，微米为国内精密生产常用单位，密耳为欧美行业通用单位，三者可快速换算，适配不同设计与生产场景。

（二）主流铜厚规格及适用场景

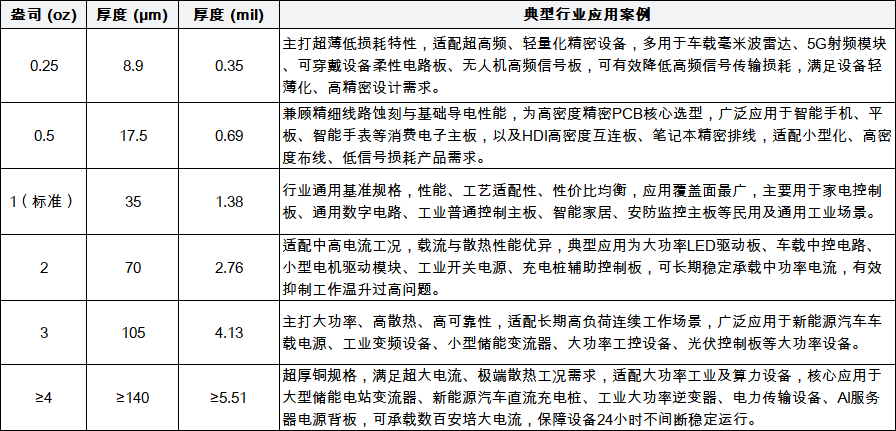

不同铜厚的导电、散热、机械性能差异显著，适配场景细分明确。下表汇总了行业主流铜厚规格参数及对应落地应用案例，参数与应用一一对应，选型参考清晰直观。

（三）基铜、成品铜厚与IPC国际标准

PCB设计与生产需严格区分基铜与成品铜厚，二者是工艺管控与参数设计的核心指标，直接影响产品最终性能，不可混淆。

基铜：覆铜板出厂原始铜箔厚度，为基材基础参数，未经过电镀、蚀刻、表面处理等后续制程加工。

成品铜厚：PCB完成钻孔、沉铜、电镀、蚀刻、阻焊等全制程后的最终铜层厚度，是电路实际导电工作的有效厚度，工程设计必须以此为核心依据。行业常规电镀工序会在基铜基础上增厚20–25μm，为标准工艺增量。

全球通用权威规范为IPC-6012 PCB性能认证标准，该标准按应用可靠性分级，明确了不同场景的成品铜厚、均匀性及质量要求。以1oz基铜为例，标准电镀后成品铜厚为55–60μm。其中Class 2为民用常规等级，适配家电、普通消费电子；Class 3为高可靠工业等级，铜厚下限、均匀性、附着力标准更严苛，专属车载、航空航天、高端工控等高精密、高可靠场景，可有效规避复杂工况下的线路失效风险。

二、铜厚选型的核心设计考量

铜厚选型并非越厚越好，需结合产品工况、电气性能、使用环境及生产成本综合权衡。载流温升、信号完整性、散热性能、机械可靠性是四大核心设计考量维度。

（一）载流能力与温升控制

电流流经PCB线路会产生焦耳热，依据IPC-2221 PCB设计通用标准，铜厚与线宽共同决定线路载流上限与温升幅度，铜厚越大、导电截面越大、线路电阻越小，同等电流下发热量越低、载流能力越强。

行业实测数据：常温环境、温升10℃工况下，1mm线宽1oz铜线路可稳定载流2A，同等条件下2oz铜线路载流可达4A，载流性能翻倍。

行业应用案例：普通家用电源板采用1oz标准铜厚即可满足常规载流与温升需求；新能源汽车充电桩输出电路瞬时电流可达上百安培，行业普遍采用3oz及以上厚铜搭配加宽线路的设计方案，严格控制工作温升，规避长期高温老化引发的电路故障，保障充电设备持续稳定运行。

（二）高频场景下的信号完整性

5G、毫米波等高频高速场景中，需重点规避趋肤效应：高频信号传输时，电流仅沿铜箔表层极薄区域传导，内部铜层无导电作用。盲目加厚铜箔不仅无法提升性能，还会增大介质损耗，引发信号衰减、阻抗偏移、信号串扰等问题，破坏信号完整性。

行业最优优化方案：高频高速电路优先选用0.25oz–0.5oz超薄低轮廓光滑铜箔，最大限度降低信号传输损耗。

行业应用案例：华为、中兴5G基站射频板、车载毫米波雷达等高频设备PCB，均标准化采用0.5oz超薄低糙度铜材，大幅降低毫米波信号插入损耗，有效保障高频信号传输的精准度与稳定性。

（三）散热性能优化

铜材导热性能优异，是PCB核心散热载体。加厚铜箔可增大导热截面积，形成高效内置散热通道，快速疏导功率芯片、MOS管、电源模块等器件的工作热量，规避局部高温堆积，是大功率高密度PCB稳定运行的关键。

行业应用案例：工业大功率LED驱动板、储能逆变器等高热耗设备PCB，普遍采用2–3oz厚铜优化设计，无需加装大面积外置散热片，即可快速疏导功率器件工作热量，简化设备结构的同时，显著提升整机散热效率与长期运行稳定性。

（四）机械强度与长期使用可靠性

PCB长期面临温度循环、振动冲击等复杂工况，铜厚直接决定线路机械强度与抗疲劳可靠性。充足铜厚可缓冲铜层与基材的热胀冷缩内应力，杜绝孔铜开裂、线路脱落、虚焊等问题，同时提升线路抗拉抗撕裂能力，降低振动工况下的线路断裂风险。

行业应用案例：车载电子、航空航天等高可靠场景控制电路板，强制采用≥1oz成品铜厚标准，车载大功率电路进一步升级为2oz厚铜设计，可耐受-40℃~125℃宽温循环与高频颠簸振动，有效规避线路开裂、脱落问题，保障高端装备长期无故障运行。

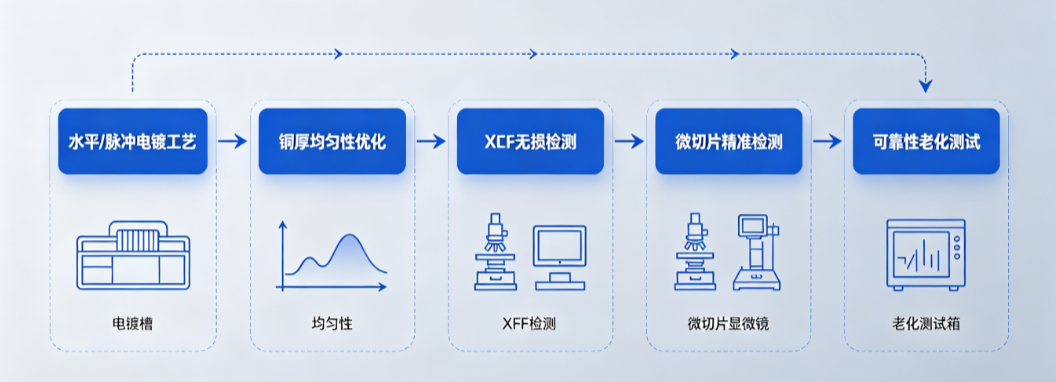

PCB 铜厚生产与检测工艺流程图

三、生产制造、检测标准与行业发展趋势

铜厚均匀度与精度管控是PCB量产核心工艺难点，直接决定产品良率与可靠性。伴随新能源、AI算力、高端工控产业升级，PCB铜厚加工、检测技术持续迭代，行业逐步向高精度、智能化、高可靠方向发展。

（一）制造工艺难点与优化方案

传统垂直电镀工艺难以适配高纵横比深孔、厚铜、细密线路产品，易出现板边铜厚偏厚、板心及孔内铜层偏薄的“狗骨头”缺陷，导致线路载流不均、局部过热失效，是量产主要痛点。

目前行业头部企业普遍采用水平连续电镀、脉冲电镀、全板均匀电镀等先进工艺，通过动态调节电流密度、药液流速，大幅提升整板、孔内铜层均匀度，彻底解决厚铜PCB电镀不均、线路变形问题，可稳定实现4oz及以上超厚铜PCB规模化量产。

（二）检测方式与质量管控体系

行业已形成“快速筛查+精准仲裁+可靠性验证”的全维度铜厚质量管控体系，严格对标IPC标准，保障产品参数合规、性能稳定：

1. 批量快速筛查：采用X射线荧光（XRF）测厚仪，无损非接触式检测，适配量产全检，快速判定铜厚是否达标；

2. 仲裁级精准检测：微切片检测法，通过切片打磨、高倍显微观测，精准测量铜层厚度与附着力，是行业合规判定的最终标准；

3. 可靠性验证：通过热循环、冷热冲击、高温老化测试，模拟极端工况，验证铜层抗疲劳、抗开裂性能，保障产品长期使用稳定性。

（三）行业核心发展趋势

下游产业升级驱动PCB铜厚技术迭代，行业已摆脱单一厚薄选型模式，朝着精准化、差异化、高可靠、智能化方向进阶，核心发展趋势如下：

1. 局部厚铜复合工艺成为主流

传统整板厚铜工艺成本高、无法蚀刻精细线路，局限性显著。目前行业主流采用局部厚铜复合工艺，在电源大电流、功率器件区域加厚铜层，信号区域保留常规薄铜，兼顾大载流、高密度布线与低成本需求，已大规模应用于新能源电控板、AI服务器电源板等核心产品。

2. 大功率赛道拉动超厚铜PCB需求爆发

AI服务器、新能源汽车、储能、光伏风电等大功率产业快速发展，推动PCB功率密度持续提升，4oz及以上超厚铜PCB需求爆发式增长。以大型储能电站为例，其变流器PCB普遍采用4–6oz超厚铜设计，可耐受超大持续电流，适配24小时不间断大功率运行工况。

3. 生产制造智能化升级

传统人工工艺调试偏差大、一致性差，当前行业全面推进智能制造升级，依托AI算法+机器视觉系统，实时监控电镀参数、铜层均匀度，动态修正工艺偏差，大幅提升铜厚精度与产品良率，实现高精度薄铜、超厚铜PCB的稳定量产。

4. 高可靠厚铜PCB应用边界持续拓宽

厚铜PCB凭借高散热、高可靠优势，逐步拓展至航空航天、高端医疗、轨道交通、精密军工等高端领域；超薄低损铜箔则深耕5G通信、毫米波精密设备市场，形成“精密场景用薄铜、大功率场景用厚铜”的精细化选型格局，应用边界持续拓宽。
