一、PCB高频板定义

PCB高频板是专为高频、微波频段工况设计的特种印制电路板，主要适配工作频率300 MHz以上（波长＜1 m）的高频场景与3 GHz以上（波长＜0.1 m）的微波场景。行业通用界定标准为：工作频率≥1 GHz的印制电路板，即可定义为高频PCB板。

该类板材以微波专用覆铜板为核心基材，制程兼容性强，既可沿用传统刚性PCB的成熟生产工艺，也可根据产品性能需求采用定制化精密制程。当下5G/6G通信、高速智能终端、微波雷达、射频传感等电子技术持续迭代，电子产品工作频段逐步向1 GHz微波频段、30 GHz毫米波频段升级，行业对PCB基材的高频性能、稳定性要求持续提升。

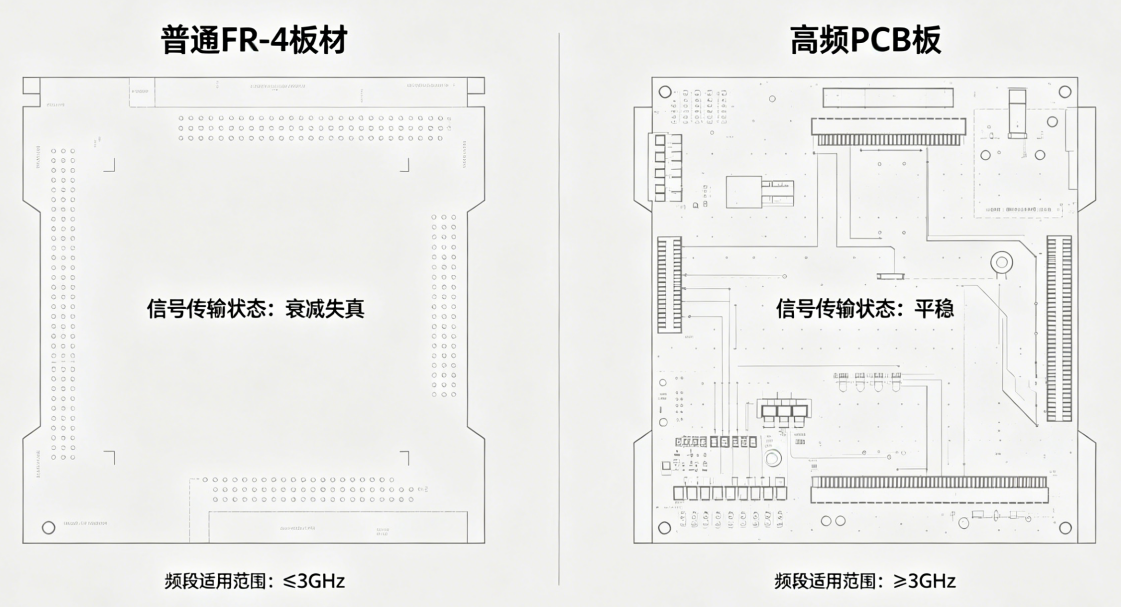

相较于普通FR-4板材，高频板基材具备优异的电气特性与稳定的化学性能，可大幅降低高频信号传输过程中的介质损耗，有效规避高频效应引发的信号衰减、波形失真等问题，是高频微波、高速传输类电子设备的核心基础配套材料。

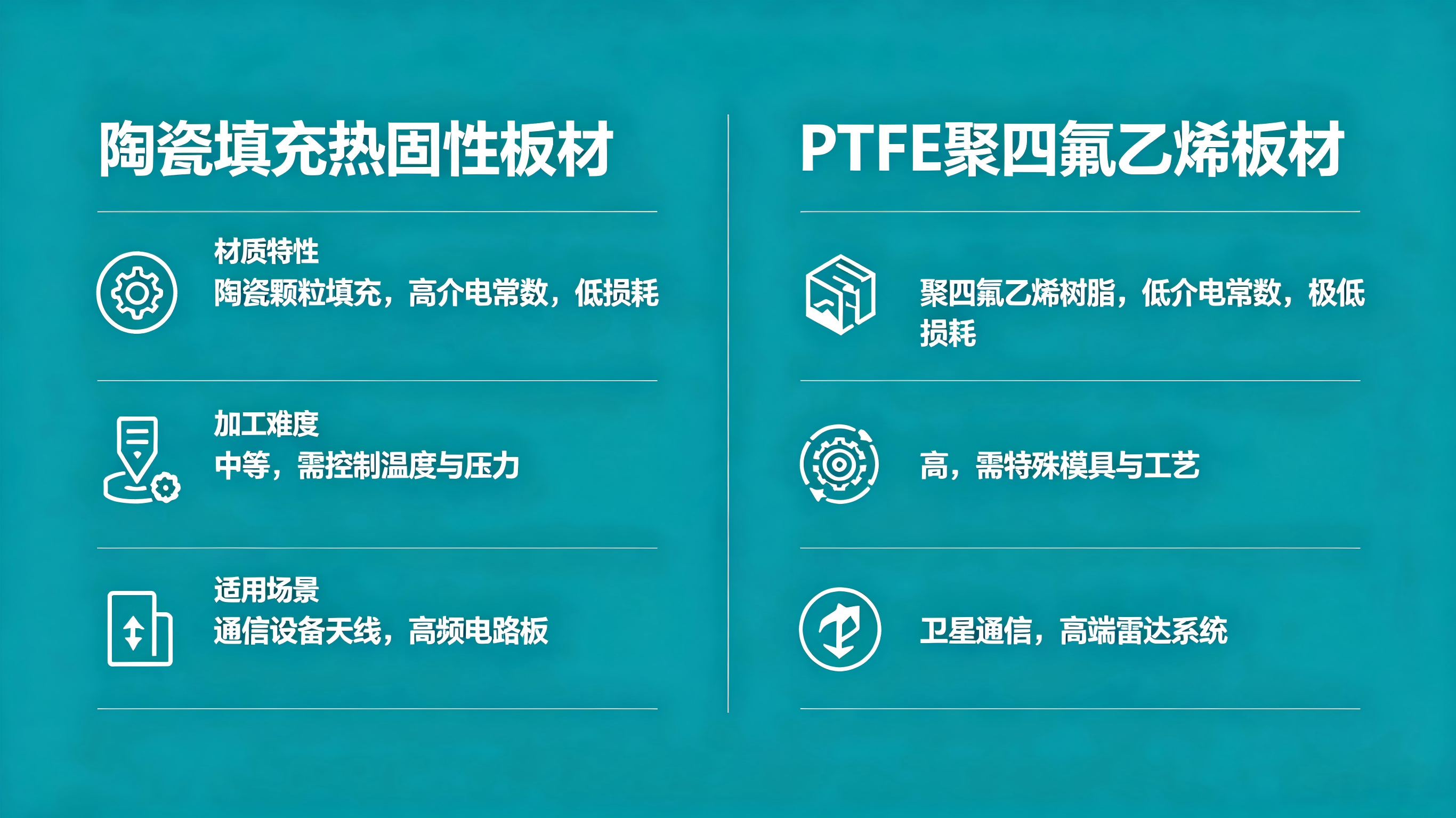

二、PCB高频板材分类及核心加工工艺

目前工业量产主流高频板材主要分为两大品类，两类基材的物理特性、电气性能差异显著，适配的生产制程、工艺参数及加工难点各不相同，具体特点与核心工序要求如下：

（一）陶瓷填充热固性高频板材

该类板材是通用性较强的中低端高频基材，生产流程与常规FR-4环氧树脂玻璃布板材高度兼容，可直接适配传统PCB生产设备，量产适配性好、工艺成熟、成本可控。

其核心短板为材质脆性大、机械韧性不足，生产加工过程中易出现崩边、断板、基材开裂等质量缺陷。在钻孔、锣板等精密加工工序中，刀具磨损速率远高于普通板材，钻咀、锣刀的使用寿命较常规FR-4加工缩短约20%，量产过程中需重点强化刀具损耗管控、定期更换刀具，规避加工不良。

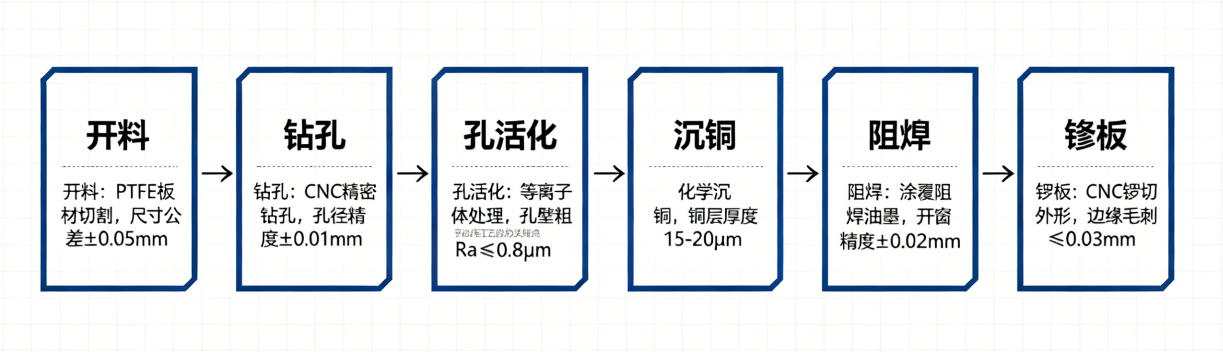

（二）PTFE聚四氟乙烯高频板材

PTFE板材是高端射频、微波、毫米波领域的核心基材，具备极低的信号传输损耗、优异的高频电气稳定性，是高频高速高精度产品的首选材料。但该材质表面惰性强、物理特性特殊，加工难度大、工艺门槛高，需采用全流程定制化精密制程，各关键工序核心工艺要求如下：

1. 开料工序

开料全过程需保留板材原装保护膜，严禁板面直接接触设备台面、工装夹具，从源头杜绝板面划伤、压痕、油污、粉尘等外观缺陷，保障板面完整性。

2. 钻孔工序

统一采用全新130标准钻咀，优先采用单叠单块加工模式，设备压脚压力恒定设置为40 psi。钻孔时以铝片为上盖板、1 mm密胺板为下垫板，充分夹紧固定板材，杜绝板材移位、孔位偏移问题。钻孔完成后，需用高压风枪彻底清理孔内粉尘残留，避免杂质影响后续孔金属化效果。同时选用高稳定性钻机，严格遵循“孔径越小、钻速越快、切屑负载越小、回刀速度越低”的参数调控原则。

3. 孔处理工序

针对PTFE材料表面惰性强、附着力差的特性，需对孔壁进行活化处理，提升后续沉铜层的结合力与孔导通可靠性。行业主流工艺为等离子活化处理、钠萘活化处理，可有效改善孔壁润湿性，解决沉铜脱层、孔壁空洞等问题。

4. PTH沉铜工序

板材经微蚀处理后，严格管控微蚀深度为20微英寸，统一从PTH生产线除油缸入板加工。若首次孔金属化性能不达标，可进行二次返工，二次生产仅需从预镀缸开始入板，精简制程、提升效率。

5. 阻焊工序

前处理仅采用酸性洗板工艺，禁止机械磨板处理，防止损伤PTFE基材表面、破坏基材电气性能。洗板完成后，90 ℃恒温烘板30分钟，彻底去除板面水汽与杂质，再进行绿油印刷与固化作业。固化采用分段温控模式，分别在80 ℃、100 ℃、150 ℃各恒温固化30分钟，保障阻焊层附着力与硬度。若出现甩油、脱油不良，可褪除原有绿油，重新活化板面后二次印刷固化。

6. 锣板工序

锣板加工前，在板材线路面铺设白纸隔离防护，采用上下双层工装夹紧固定。夹持基材选用1.0 mm去铜蚀刻FR-4板材或酚醛底板，有效缓冲加工机械应力，避免板材崩裂、板面磨损、线路受损。

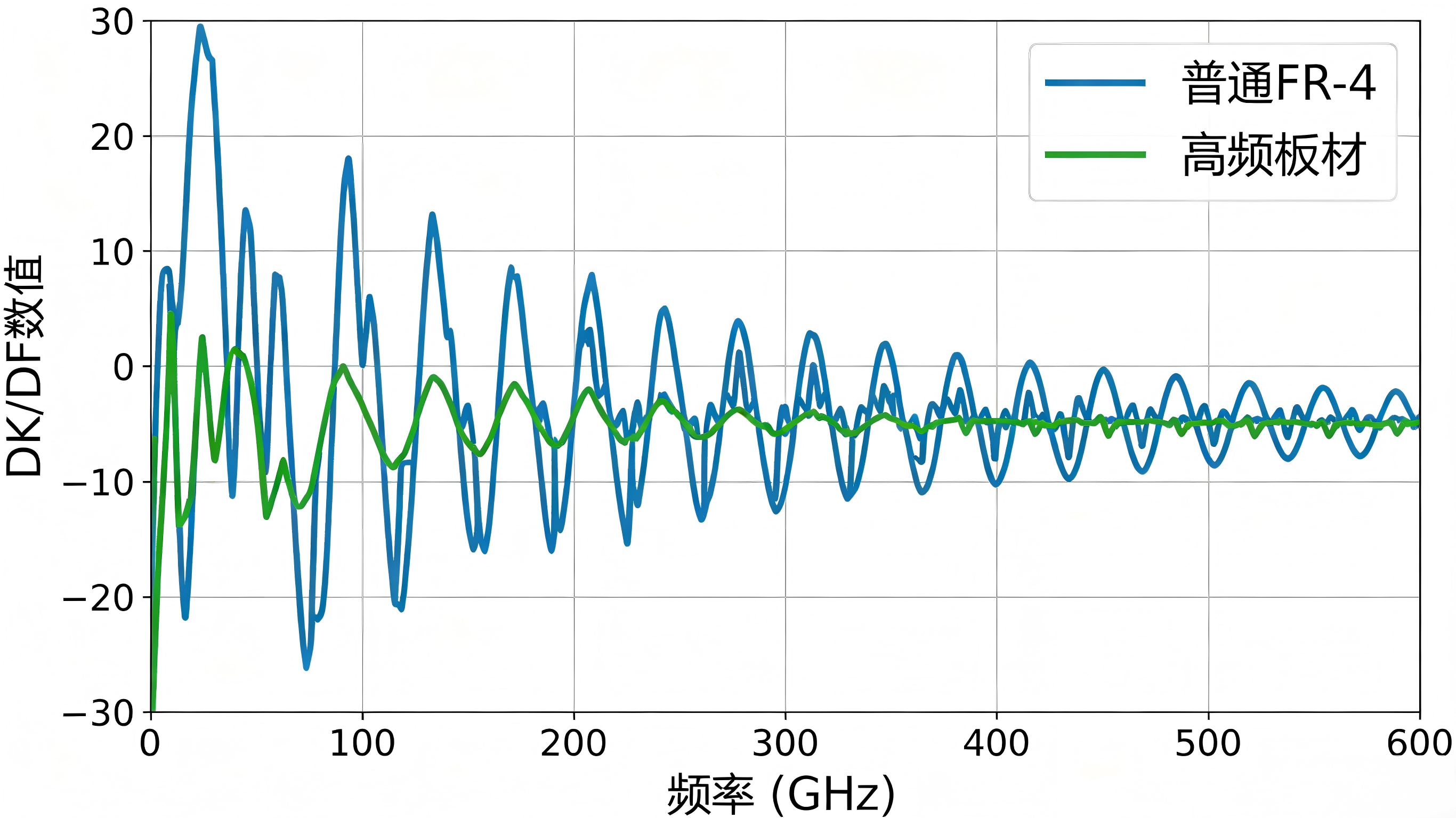

三、高频高速板材核心电气特性（DK/DF参数）

介电常数（DK）、介质损耗因子（DF）是高频高速PCB板材选型的两大核心参数，直接决定信号传输质量与电路稳定性。其中，DK主导信号传输阻抗的稳定性，是高频电路阻抗精准控制的核心基础；DF直接决定信号传输损耗大小，是保障高频、高速信号低失真、低衰减传输的关键指标。两大参数均会受工作频率、环境温湿度影响产生波动，且不同材质板材的参数稳定性差异极大。

（一）普通板材参数变化规律

常规FR-4通用基板的DK、DF参数频率敏感性极高，在1 MHz～1 GHz频段内参数波动最为显著。以标准FR-4板材为例：1 MHz工况下DK值为4.7，频率升至1 GHz时DK值降至4.19，1 GHz以上频段参数变化趋于平缓，10 GHz工况下DK值约为4.15，整体呈现随频率升高小幅下降的规律。

相较于DK参数，普通板材的DF参数对频率变化更为敏感。高频工况下，DF值会随频率升高大幅增大，介质损耗急剧攀升，信号衰减、失真问题愈发严重，这也是普通FR-4板材无法适配高频、高速信号传输场景的核心原因。

（二）高频高速板材参数变化规律

专用高频高速板材的参数稳定性远优于普通FR-4板材，抗频率、环境干扰能力极强。在1 MHz～1 GHz全频段内，优质高频板材的DK值波动范围可控制在0.02以内，随频率升高仅出现微弱衰减，阻抗稳定性极佳，可满足高精度阻抗设计需求。

在DF参数维度，行业优质高频板材分为两类：一类为全频段高稳定型，DF值随频率、环境变化波动极小，适配多频段复杂工况；另一类为超低损耗型，参数波动幅度与普通板材接近，但基础DF数值极低，可从根源降低高频信号传输损耗。整体而言，DF参数的数值大小与稳定性是评判板材高频性能、界定板材等级的核心标准。

四、高频高速板材选型核心原则与考量因素

高频高速板材选型需综合平衡电气性能、量产可行性、产品可靠性与生产成本，根据产品频段、传输速率、应用场景精准匹配材质。电路工作频率越高、信号传输速率越快，对板材的低损耗、高稳定性要求越严苛。在GHz级高速电路中，普通FR-4板材介质损耗过大，极易引发信号完整性失效、波形失真、传输中断等问题，无法满足高端场景使用需求。

以10 Gb/s高速数字信号为例，其本质为多频率正弦波叠加的方波信号，包含5 GHz基波、15 GHz三次谐波、25 GHz五次谐波、35 GHz七次谐波等微波频段分量，对信号边沿陡峭度、传输完整性要求极高。因此，高速数字电路与射频微波电路的板材选型逻辑高度一致，核心需求均为低介质损耗、低信号失真、参数高稳定。

（一）五大核心选型考量因素

1. 可制造性与可靠性

重点核查板材的多层压合适配性、耐高温热稳定性、耐CAF（导电阳极丝）性能、机械韧性及层间粘接可靠性，同时确认板材防火等级达标。优先选择适配量产制程的板材，规避批量生产中出现的板材分层、基材开裂、孔导通不良、层间偏移等质量隐患，保障产品长期使用可靠性。

2. 电气性能与稳定性

优先选用低损耗、DK/DF参数稳定、色散系数低的高频板材，确保参数受频率、温湿度干扰极小。严格把控板材厚度、胶体含量公差，保障电路阻抗精准可控。针对长距离高速走线设计，需搭配低粗糙度铜箔，进一步降低高频趋肤效应带来的信号损耗。同时，高速电路设计前期必须完成信号完整性仿真，以仿真数据作为板材选型的核心依据。

3. 物料供应时效性

高端定制高频板材供应链周期较长，多数特殊型号采购周期达2～3个月，备货难度大、交付周期久。仅罗杰斯RO4350等通用高频型号有常备库存，小众、定制化参数板材均需提前排产采购。项目研发前期需同步确认板材供货周期、库存状态，提前备料排布生产计划，避免物料延期导致项目进度滞后。

4. 成本适配性

结合产品市场定位、应用场景差异化选型：消费类民用高频产品以性价比为核心，在满足基础性能的前提下优先选用平价高频板材；通信基站、精密医疗设备、工业控制、军工航天等高可靠场景，优先保障板材性能与长期稳定性，适度放宽成本限制。

5. 合规性要求

所有选型板材必须符合全球主流环保准入标准，满足RoHS、无卤素等合规要求，适配国内外不同地区的产品认证与上市规范，规避合规风险。

（二）传输速率与板材DF值匹配标准

信号传输速率越高，对板材介质损耗（DF值）的要求越严苛，需匹配更低损耗的基材。行业通用速率与DF值适配标准如下：

DF值 0.005～0.01：适配10 Gb/s及以下高速数字电路；

DF值 0.003～0.005：适配25 Gb/s高速数字电路；

DF值 ≤ 0.0015：适配50 Gb/s及以上超高速数字电路。

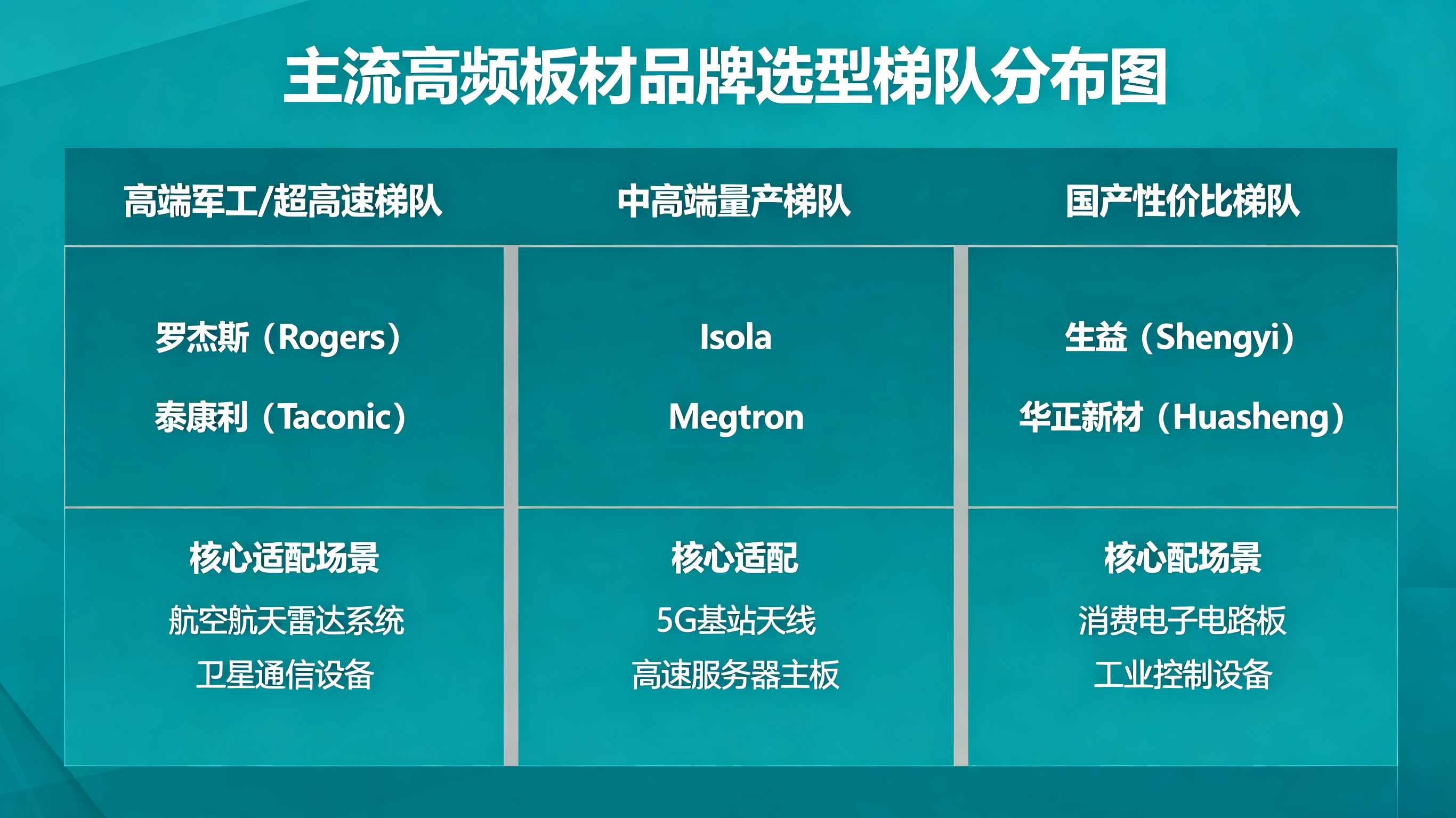

五、主流高频高速板材品牌及核心型号

当前全球高频高速板材市场品类完善、梯队清晰，国内外品牌可全面覆盖民用、工业、通信、军工等全场景需求，主流品牌及核心适配型号如下：

1. 罗杰斯Rogers（高端射频标杆）

全球高端高频板材龙头，电气稳定性、低损耗性能行业领先，核心型号包括RO4003、RO3003、RO4350、RO5880等，广泛应用于射频微波、毫米波雷达、5G/6G高端通信、卫星通信等高精度场景。

2. 台耀TUC（高性价比中高端）

性价比优势突出，量产稳定性优异，核心型号有Tuc862、872SLK、883、933等，主打中高速通信电路、常规射频模块等场景，适配批量量产需求。

3. 松下Panasonic（高端高速数字主力）

主打超低损耗高速板材，核心型号为Megtron4、Megtron6，参数稳定性极佳，专门适配高端服务器、高速算力设备、超高速数字传输电路等场景。

4. Isola（综合型量产板材）

兼顾电气性能与量产适配性，核心型号FR408HR、IS620、IS680，适配中高端高速电路、工业高频设备，适合规模化量产。

5. Nelco（高稳定高频板材）

板材高频参数抗干扰能力强、一致性高，核心型号N4000-13、N4000-13EPSI，多用于对参数稳定性要求严苛的高频电路场景。

6. 国内主流品牌

以东莞生益、泰州旺灵、泰兴微波为核心，产品性价比高、供货周期短，可全面满足国内中低端高频产品、常规射频设备的量产需求，国产化替代优势显著。

7. 国际老牌厂商

包含已被罗杰斯收购的Arlon、美国Taconic，深耕射频微波板材领域多年，产品性能稳定、高频损耗极低，在军工、航空航天、高端微波设备领域认可度极高。

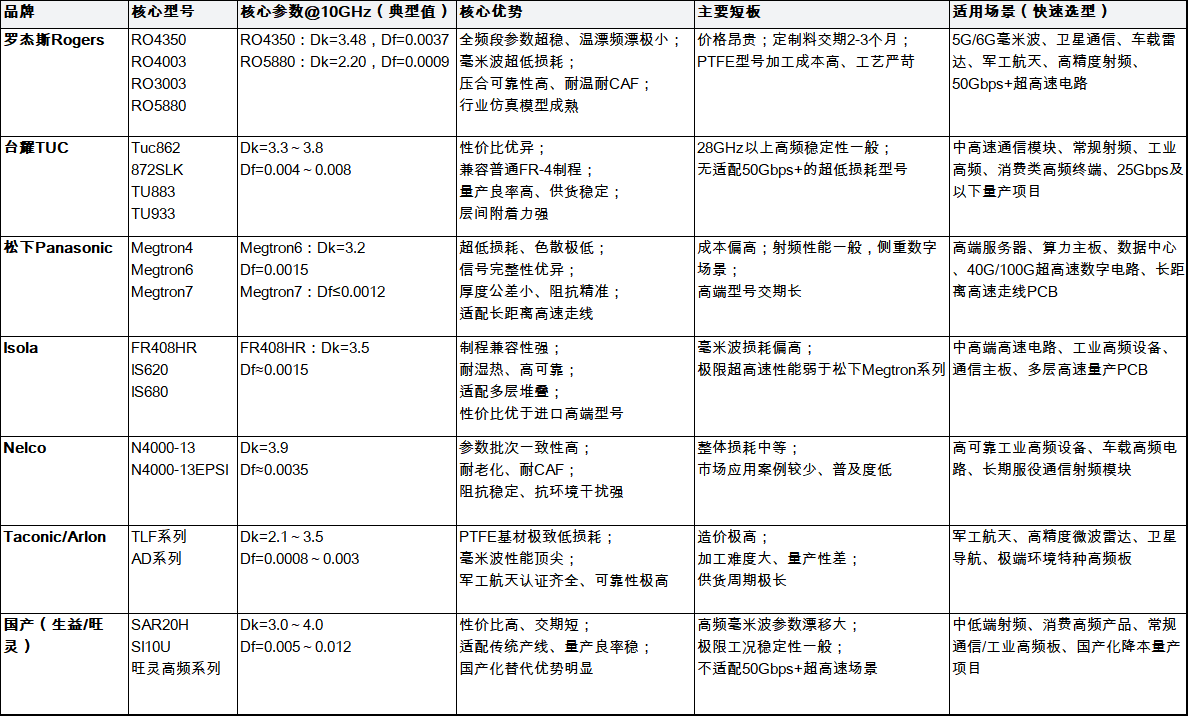

六、主流高频高速板材品牌参数、优缺点及适用场景对比

为解决工程选型模糊、场景匹配偏差的问题，以下汇总行业主流高频高速板材品牌及核心型号，整合关键电气参数、核心优缺点、量产特性与精准适用场景，形成直观选型对照表，覆盖射频微波、高速数字、量产消费、高可靠军工全场景。

品牌选型核心小结

1. 超高可靠+毫米波射频首选：优先选用罗杰斯、Taconic、Arlon，适配军工、卫星、高端雷达等高要求场景，牺牲成本换取极致性能与稳定性。

2. 超高速数字电路首选：松下Megtron系列、Isola高端系列，专注高速信号完整性，适配数据中心、高端算力设备。

3. 性价比量产首选：台耀TUC系列，平衡性能、成本与量产性，是民用、工业中高端高频量产的最优选择。

4. 国产化降本首选：生益、旺灵等国产板材，适配中低频、常规高频场景，大幅降低项目成本与供货周期压力。
