HDI板材料选型指南（核心要点 + 选型对照表 + 实战案例）

HDI板（高密度互连板）凭借微孔、细线、窄间距的高密度布线优势，广泛应用于消费电子、通信设备、车载电子、工业控制、航空航天等领域。材料选型是HDI板设计与量产的关键环节，直接影响信号传输性能、热稳定性、机械可靠性、环境适应能力及制造成本。实际选型需结合电路设计指标、工作工况、加工工艺与项目预算综合判断。本文系统梳理HDI板材料选型核心依据，辅以实战案例、快速选型表及详细参数对照表，形成一套可落地的选材规范。

一、HDI板材料选型核心考量因素（附应用案例）

1. 电气性能：保障高速信号完整性

电气性能是高速HDI板选型的首要指标，直接决定信号传输质量与系统稳定性。重点关注三项参数：

特性阻抗：需匹配基材与铜箔，精确控制阻抗值，避免信号反射与衰减。

绝缘电阻：选用高绝缘基材，降低漏电流与串扰。

介电常数（Dk）与介电损耗（Df）：高频、射频电路优先采用低Dk、低Df基材，抑制信号延迟与失真。

案例：普通智能手机副板、数码外设等中低频产品，采用FR-4即可满足阻抗与绝缘要求；而5G毫米波射频模块、高速通信HDI板对信号损耗极为敏感，行业普遍选用低损耗BT基材，有效降低高频衰减，保障通信速率与稳定性。

2. 热性能：适配复杂温度工况

电路板工作持续发热，部分设备需长期耐受高温或高低温循环。热性能指标包括：

热导率：高功耗HDI板需选用高热导率基材，快速散热，避免器件过热。

热膨胀系数（CTE）：优先选用与芯片、元件匹配的基材，减小热应力，防止分层、断线、脱焊。

案例：车载中控HDI板长期处于-40℃~85℃循环工况，普通FR-4因CTE匹配不佳易出现分层、脱焊，行业主流采用BT基材；车载动力电池管理板（BMS）高温负载严苛，专属选用PI基材，依托其极致耐热性规避失效风险。

3. 机械性能：提升结构可靠性

HDI板布线密集、结构精密，对基材机械性能要求更高。需考量：

机械强度与韧性：耐受钻孔、压合、蚀刻等工艺应力，以及使用中的振动、弯折、挤压。

抗翘曲性：工业设备、户外终端等对平整度要求高的场景，优先选用玻璃纤维增强基材。

案例：智能手表、手环等柔性穿戴设备需反复弯折，选用高韧性PI基材，杜绝线路断裂；工业固定式工控主板仅需耐受常规振动，选用玻璃纤维增强FR-4，满足性能同时控制成本。

4. 尺寸精度：满足高密度布线要求

HDI板以微孔、细线、窄间距为特征，对尺寸稳定性要求严苛。需选用低收缩、高稳定性基材，规避加工及温变引起的伸缩变形，保证精密结构符合公差，提升良率。

案例：高端手机摄像模组、精密传感模组线距极小、微孔密集，选用低收缩BT基材，有效抑制形变；低端数码产品布线密度低，FR-4即可满足要求。

5. 加工性能：适配量产、降本提效

基材加工性能直接影响良率与成本。优异加工性能表现为：钻孔、蚀刻、压合、贴装顺畅，减少堵孔、偏位、分层、起泡等缺陷。选用工艺成熟、兼容性强的基材，可降低加工难度，提升效率，减少损耗。

案例：智能家居、消费电子等大批量产品统一采用FR-4，依托成熟工艺实现高良率低成本；军工定制、高端精密样板等小批量高要求产品，可接受较高成本，优先选用BT、PI基材，保障精度与可靠性。

6. 环境可靠性：匹配终端使用场景

优先选用行业批量验证、性能稳定的标准化基材。根据环境差异选型：

常规室内常温：通用基材。

高温高湿、盐雾、腐蚀、高振动等恶劣工况：选用耐候、抗腐蚀、抗老化的特种基材。

案例：户外基站、安防监控设备长期暴露于高湿、盐雾环境，FR-4耐候性不足，选用BT基材提升适应性；海洋监测、化工防爆设备长期处于强腐蚀环境，必须选用PI基材。

7. 成本控制：平衡性能与预算

不同基材成本差异显著，遵循“性能达标、性价比最优”原则，避免过度选型，实现性能与成本的最佳平衡。

案例：百元级智能家居、数码配件等成本敏感产品，统一选用FR-4；高端旗舰消费电子、军工特种设备优先保障可靠性，根据工况选用BT或PI。

二、主流HDI板材特性及行业应用

目前行业量产主流HDI基材为FR-4、PI（聚酰亚胺）、BT三类，性能定位清晰，适配场景明确。

1. FR-4：通用型基础板材

特点：电气性能均衡，工艺成熟，性价比极高，绝缘性、机械强度及尺寸稳定性覆盖常规需求。

短板：高频性能与极限耐热性一般。

应用：普通智能手机副板、平板电脑辅助板、智能家居控制板、常规工控板、无线充电模块等。

2. PI（聚酰亚胺）：高端特种基材

特点：超高耐温、优异韧性，防潮、耐酸碱、抗老化、抗强振动。

短板：加工难度大，材料及量产成本高。

应用：航空航天机载板、高温无人机电路板、车载动力系统控制板、海洋监测设备、化工防爆设备、高端柔性穿戴主板。

3. BT：中高端精密复合基材

特点：低介电损耗，热稳定性好，尺寸精度高，加工性好，综合性能均衡。

短板：成本高于FR-4，但低于PI。

应用：5G旗舰手机主板、毫米波通信模块、高端射频天线、车载自动驾驶感知模块、高速存储运算硬件、精密医疗电子HDI板。

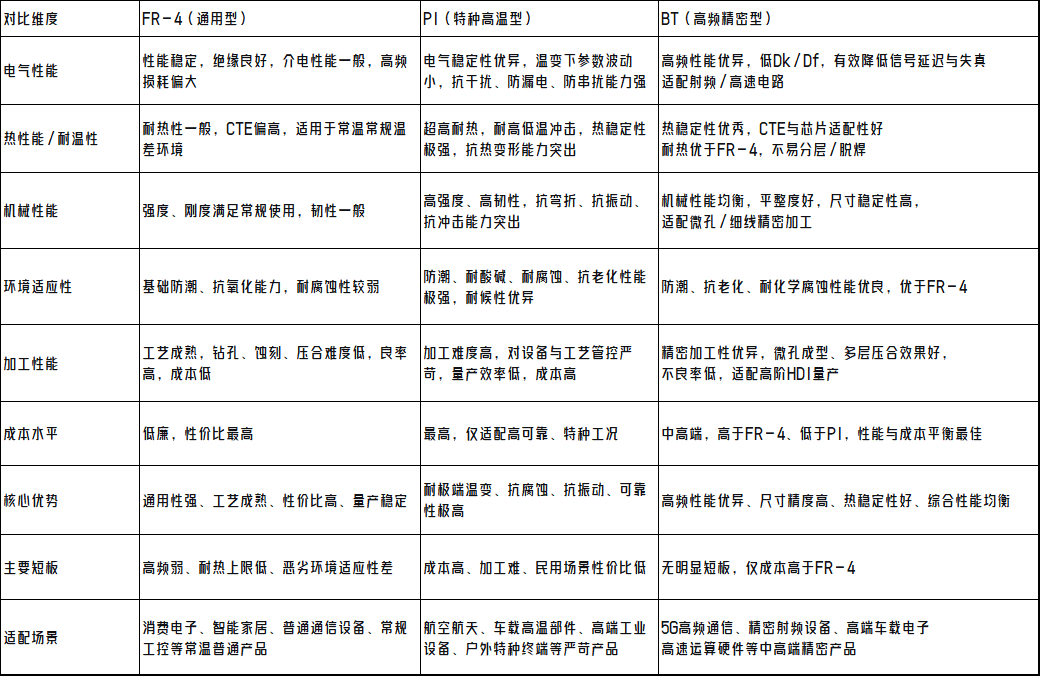

四、HDI材料详细参数对照表（专业比对）

五、整体选型总结

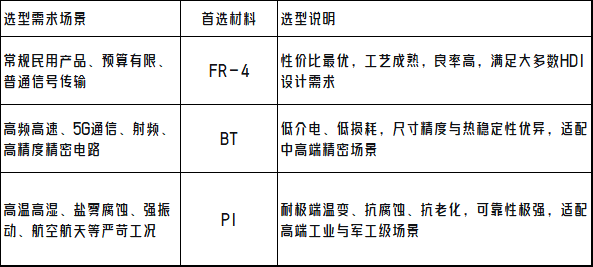

HDI板材料选型无需盲目追求高端，应遵循场景适配、性能匹配、成本可控三大原则，结合成熟案例快速落地：

常规民用、成本敏感、无高频/高温特殊要求（如智能家居、普通数码配件、低端手机副板）→ 优先选用FR-4，兼顾实用性与性价比。

5G通信、射频精密、高速运算等中高端场景（如旗舰手机主板、自动驾驶模块、射频通信设备）→ 优选BT基材，保障信号完整性、尺寸精度与热稳定性。

航空航天、特种工业、户外极端工况等高可靠场景（如机载控制板、化工监测设备、高温车载部件）→ 必须选用PI基材，确保耐候性与长期服役稳定性。

所有选型工作均需结合基材加工性、量产稳定性与项目预算综合判断，避免性能过剩或参数不足，最终实现产品品质、使用可靠性与生产成本的最优平衡。
