从基材到成品：PCB材料制造工艺全流程详解

印制电路板（PCB）是现代电子设备的核心电气互联载体，其制造工艺深度融合材料科学、精细化工、精密机械加工与微电子制造等多领域技术。PCB的性能根基在于覆铜板（CCL）基材——树脂配方体系、增强材料复合工艺与热压成型品质，共同锁定了电路板的电气特性、机械强度、耐热可靠性及服役寿命。行业生产遵循“基材定型、制程赋功”的核心逻辑：以覆铜板为母材，经由图形转移、精密蚀刻、钻孔导通、多层层压、表面防护等精细化后端制程，最终制成具备元器件搭载、信号传输与绝缘防护功能的成品PCB。

本文以“覆铜板基材制备 → PCB成品精密加工 → 特种板材工艺差异化 → 行业技术发展趋势”为主线，系统拆解PCB全链条制造工艺，深度阐释各工序核心原理、关键参数与质控要点，全面覆盖通用与特种板材技术体系，完整呈现PCB从原材料到终端成品的全流程技术逻辑。

一、PCB核心基材：覆铜板（CCL）全流程制造工艺

覆铜板是由增强基材、树脂基体与金属铜箔经高温高压复合而成的功能性基础材料，是刚性PCB、柔性PCB及各类特种PCB的核心母材。其完整生产流程包含树脂胶液配制、增强材料浸胶、半固化片成型、覆铜热压固化四大核心工序，各环节高度耦合、层层递进，共同决定覆铜板的介电性能、热学性能、力学强度与耐候稳定性。

1. 树脂胶液配制：基材性能的源头管控

树脂胶液兼具粘结基材与功能调控的双重核心作用，其配方体系与分散工艺是决定覆铜板介电常数（Dk）、介电损耗因子（Df）、玻璃化转变温度（Tg）、阻燃等级、热膨胀系数（CTE）等关键指标的源头工序。针对高频通信、汽车电子、工业控制、消费电子等差异化应用场景，需定制化优化胶液配方，实现材料性能与终端需求的精准匹配。

（1）原料精准配比

胶液核心配方由基体树脂、固化剂、功能填料、阻燃剂、有机溶剂五大体系构成，所有原料均须按工艺标准精准计量、配比调控。基体树脂可选用环氧树脂、聚酰亚胺（PI）、聚四氟乙烯（PTFE）、液晶聚合物（LCP）等主流材质；双氰胺、咪唑类固化剂用于精准调控树脂交联反应速率，保障固化均匀性；二氧化硅、氧化铝、空心玻璃微珠等功能填料可有效降低板材CTE、提升导热性能与绝缘稳定性；阻燃剂采用无卤磷系或环保溴系体系，稳定实现UL94 V-0级阻燃标准；丙酮、二甲苯等有机溶剂用于调节胶液粘度，适配自动化连续浸胶生产需求。

场景适配示例：5G毫米波高频覆铜板采用低Dk/Df的PTFE树脂体系，搭配空心玻璃微珠填料，大幅降低高频信号传输损耗，满足毫米波高速通信需求；通用FR-4阻燃覆铜板采用改性溴化环氧或无卤磷系配方，在控制成本的同时保障基础阻燃安全性能，适配大众消费电子场景。

（2）高速混合分散

将基体树脂与有机溶剂投入密闭反应釜，于50~80℃恒温环境下充分搅拌溶解，再按顺序精准投加固化剂、功能填料、阻燃剂等辅料。采用1000~3000 r/min高速剪切机或球磨机进行精细化分散处理，确保各类填料均匀悬浮于胶液中，彻底杜绝局部成分不均与填料团聚等问题。分散完成后，精准调控胶液粘度至1000~5000 cP，满足自动化连续浸胶工艺要求。

（3）过滤与真空脱泡

配制完成的胶液经100~200目精密滤网过滤，彻底截留未分散的填料团聚颗粒与机械杂质；随后送入真空脱泡设备，在≤-0.095 MPa高真空环境下脱除胶液内部微气泡，从源头规避覆铜板针孔、分层、空洞等质量缺陷，保障基材整体致密性与性能均匀性。

2. 增强材料浸胶：树脂与纤维的复合绑定

增强材料是覆铜板机械强度的核心承载骨架，可有效抑制板材变形、开裂与弯折失效。浸胶工艺的核心目的在于使树脂胶液均匀渗透、填充并附着于纤维间隙，形成结合稳定、性能均一的树脂-纤维复合体系。目前主流增强材料包括电子级玻璃布、绝缘纸与化纤无纺布，其中电子级玻璃布凭借优异的绝缘性与力学性能，成为中高端覆铜板的首选基材。

（1）增强材料预处理

电子级玻璃布出厂时表面残留纺织淀粉浆料，会显著降低树脂与纤维的界面附着力，因此必须进行脱浆与烘干双重预处理：通过200~300℃高温灼烧或碱性溶液清洗彻底去除浆料，再经120~150℃恒温烘干除水，完全消除残留水分引发的固化气泡与层间分层隐患。用于FR-1等经济型板材的纸基材料，需提前进行预浸树脂处理，提升树脂与基材的界面相容性。

（2）自动化浸胶与预固化

预处理后的增强材料以1~3 m/min的恒定速度匀速通过浸胶槽，实现树脂充分浸渍；经可调间隙挤胶辊精准控制树脂附着量，标准附着量为增强材料自重的50%~80%。浸胶完成后，基材送入恒温烘干炉，在80~120℃环境下烘干5~15分钟，彻底脱除有机溶剂，同时促使树脂发生初步交联反应，形成半固化片（Prepreg）。此时树脂处于B阶段，具备无粘性、高柔韧性及可长期储存的特性，为后续叠层热压工序提供良好的工艺适配性。

3. 叠层覆铜与热压固化：覆铜板最终定型

本工序是覆铜板成型的核心环节，通过多层半固化片精准叠配、铜箔贴合与高温高压固化，推动树脂从B阶段完全交联至C阶段刚性结构，实现铜箔与绝缘基材的一体化复合成型，行业主流工艺为真空覆铜直接层压法。

（1）精准叠层配置

根据板材目标厚度匹配半固化片层数——常规1.6 mm标准FR-4板材一般采用4~6层半固化片叠配；在叠层坯料上下表面分别贴合12~70 μm电解铜箔（刚性PCB专用）或压延铜箔（柔性PCB专用），最外层铺设离型纸与不锈钢钢板，有效规避热压粘连与板面受力不均，保障成型平整度。

（2）分段式高温热压固化

将叠层完成的坯料送入真空层压机，采用分段控温控压曲线成型，精准管控板材内应力，规避各类成型缺陷，完整工艺曲线分为三个阶段：

升温阶段：由室温匀速升温至120~150℃，使树脂充分熔融流动、完全填充纤维间隙，同步逐步提升压力至10~20 kg/cm²；

固化阶段：继续升温至170~190℃，恒温保温1~2小时，确保树脂完全交联固化，形成致密稳定的刚性绝缘基材；

降温阶段：自然缓慢冷却至80℃以下后卸压出料，杜绝急冷引发的板材翘曲与层间开裂。

核心质控要点：升温速率严格控制在≤5℃/min，避免温差过大产生残余内应力；全程确保板面压力均匀，彻底消除层间微气泡，保障整体性能一致性。

（3）后处理与性能检测

热压成型后的板材先进行裁边处理，切除毛边、不规则区域与应力集中部位；再通过精细打磨去除铜箔表面氧化层，提升后续制程中感光油墨的附着力。成品覆铜板须抽样检测介电性能、Tg温度、铜箔剥离强度（行业标准≥1.5 N/mm）、绝缘电阻等关键指标，全部达标后方可流入后续PCB精密加工工序。

二、PCB成品制造：从覆铜板到功能性电路板的精密加工

覆铜板仅为PCB基础绝缘基材，不具备电路功能。须经前置设计、图形转移、精密蚀刻、钻孔金属化、多层层压、表面防护、终检成型等一系列精密制程，方可转化为具备稳定电气导通、精准绝缘隔离与元器件可靠搭载功能的终端PCB产品。

1. 前置准备：线路设计与光绘制版

依托终端产品的功能需求、结构参数与电气指标，采用Altium Designer、Cadence等专业EDA软件，完成PCB线路布局、孔径参数设计、焊盘定位与层叠结构规划，输出标准化Gerber生产文件。将Gerber文件导入激光光绘设备，在菲林底片或感光干膜上精准复刻电路图形，制作高精度图形转移掩膜版，为后续精密加工提供基准依据。

2. 图形转移与蚀刻：精密成型导电线路

本工序依托感光成像、图形筛选与选择性蚀刻核心原理，精准保留有效导电铜箔、去除冗余铜材，成型符合设计标准的线路、焊盘与导电路径，是决定PCB线路精度与电气一致性的核心关键工序。

（1）板面预处理

采用专用脱脂剂彻底清除铜箔表面油污、粉尘与杂质，再通过过硫酸铵微蚀液对铜面进行轻微粗化处理，大幅提升感光膜与铜箔的结合强度；经多级纯水清洗与恒温烘干，确保板面洁净、干燥、无氧化，为后续成像工艺奠定基础。

（2）感光膜涂覆与对位曝光

在洁净板面均匀涂覆液态感光油墨，或在100~120℃、0.3~0.5 kg/cm²工艺条件下热压贴合固态感光干膜。将掩膜版与板面高精度对位（对位精度≤0.02 mm），采用365 nm紫外光精准曝光，使受光区域感光材料发生交联固化，未曝光区域保持可溶性状态，完成电路图形的精准转移。

（3）显影、蚀刻与脱膜

采用1%~2%碳酸钠显影液均匀喷淋板面，溶解未固化的可溶性感光膜，裸露出待蚀刻的冗余铜箔；随后在40~50℃恒温环境下，以1~2 m/min匀速传输板材，经酸性氯化铜或氯化铁蚀刻液精准去除裸露铜材，完整保留感光膜保护的有效线路。蚀刻完成后，采用氢氧化钠脱膜液清除板面固化感光膜，获得洁净规整的铜线路。生产全程须严控蚀刻温度、板材传输速度与药液浓度，杜绝侧蚀、线宽偏差、线路缺口与针孔等质量缺陷。

3. 精密钻孔与孔金属化：实现层间电气互联

钻孔与孔金属化是多层PCB实现层间电气导通的核心工序，通过机械钻孔或激光钻孔制备过孔、盲孔与埋孔，再经完整金属化工艺实现孔道可靠导通，其加工精度直接决定PCB导通可靠性与成品良率。

（1）精准定位与钻孔加工

多层板采用X光智能对位系统，单/双面板采用机械定位销精准定位，将钻孔位置误差严格控制在≤0.02 mm。选用转速30000~100000 r/min的高速钻床，搭配0.1~6 mm规格硬质合金钻头；板材上下分别铺垫铝箔与酚醛垫板，有效抑制孔口毛刺、板面压伤与孔壁粗糙等加工缺陷。

（2）孔壁清洁与金属化处理

钻孔完成后，通过机械刷板结合超声波清洗工艺，彻底清除孔内钻屑、粉尘与油污，保证孔壁洁净平整。由于基材孔壁为绝缘材质，无法直接导通，须通过金属化工艺实现电气互联：先经碱性微蚀活化处理，再浸入氯化钯活化液形成催化中心；通过化学镀铜沉积0.5~1 μm薄铜层，实现孔道初步导通；最后采用电解镀铜将铜层增厚至5~20 μm，大幅提升过孔导电性、铜层附着力与机械可靠性。

4. 多层层压：多层PCB一体化集成

针对4层及以上多层PCB，需通过二次层压工艺完成一体化集成。首先按单层标准制程完成内层线路蚀刻，对内层铜箔进行黑化粗化处理，提升铜面与半固化片的界面结合力；再依据设计层序精准叠层对位；最后沿用标准化高温高压热压曲线，实现多层线路、绝缘基材与外层铜箔的一体化固化复合，保障层间无分层、无气泡、无错位，确保多层板结构稳定性与电气可靠性。

5. 表面处理：提升可焊性与抗氧化能力

裸露铜线路极易氧化腐蚀，易引发虚焊、脱焊、短路与绝缘失效，因此PCB成型后必须进行表面防护处理。行业主流表面处理工艺特性明确、场景差异化显著：

HASL（热风整平）：成本低廉、通用性强、工艺成熟，广泛应用于普通消费电子领域；

ENIG（化学镍金）：镍层阻隔金属扩散，金层强化抗氧化性能与可焊性，适配高可靠、高精度精密电子器件；

沉银：导电性能优异、信号传输损耗极低，专门适配高频高速传输场景；

OSP（有机保焊膜）：绿色环保、成本可控，在铜面形成致密有机防护层，是消费电子大批量量产的主流工艺。

6. 阻焊丝印、字符印制与成品终检

表面处理完成后，通过丝印工艺涂布绿色阻焊油墨并固化，在板面形成绝缘防护层，有效杜绝短路与锡桥缺陷，大幅提升PCB耐候性、绝缘稳定性与使用寿命。随后印制元件标号、型号与定位标识等字符，为后续贴片焊接与设备检修提供精准辨识依据。

成品阶段采用针床测试机或飞针测试机完成全板电气性能检测，精准排查短路、断路、绝缘不良等电气缺陷；搭配AOI自动光学检测与人工复检，识别线路缺口、毛刺、偏移等外观缺陷。检测合格产品经数控冲压或激光切割裁为标准尺寸，至此完成PCB全流程精密加工。

三、特种PCB材料的工艺差异化解析

除通用刚性FR-4板材外，柔性PCB（FPC）、陶瓷基PCB、金属基PCB等特种板材，针对弯折耐受、高效导热、耐高温、高频低损耗与高功率承载等苛刻工况，在基材选型、表面预处理、复合成型与后处理等环节形成差异化工艺体系，精准匹配高端细分场景的严苛需求。

1. 柔性PCB（FPC）核心工艺特点

FPC以聚酰亚胺（PI）薄膜为核心基材，具备超薄轻量化、可反复弯折与高柔性的特性，广泛应用于可穿戴设备、折叠终端与精密电子模组等产品，其工艺差异主要集中在界面处理与成型环节：

基材活化处理：PI薄膜表面光滑、表面能低，直接覆铜易出现附着力不足与脱层起皮，须通过等离子轰击或碱性化学蚀刻进行表面粗化活化，提升铜箔与基材的界面结合强度，保障弯折可靠性。

差异化覆铜工艺：优先选用延展性优异的压延铜箔，在200~250℃、5~10 kg/cm²低压环境下热压贴合，也可采用化学镀铜工艺制备柔性导电层，适配长期动态弯折的服役工况。

柔性防护工艺：摒弃刚性板常规阻焊油墨，采用PI覆盖膜热压贴合防护，兼顾绝缘性能与耐弯折特性，避免弯折过程中防护层开裂脱落。

可靠性验证：成品须通过万次以上180°反复弯折测试，确保动态服役过程中线路无断裂、基材无脱落、性能无衰减。

2. 陶瓷基PCB核心工艺特点

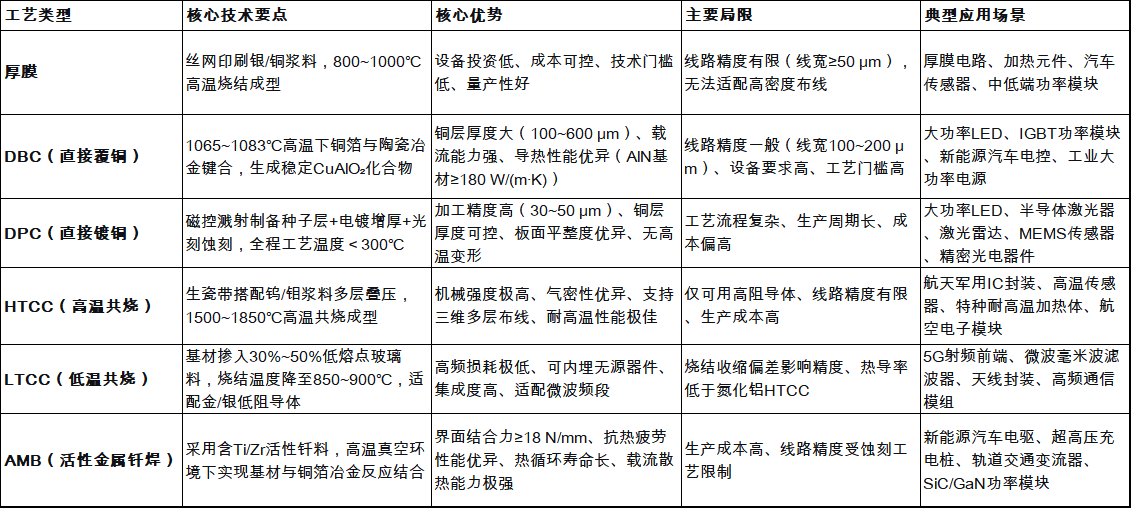

陶瓷基PCB以氧化铝（Al₂O₃）或氮化铝（AlN）为绝缘基材，具备超高耐热性、高导热率、低热膨胀系数与高绝缘稳定性等优势，广泛应用于功率半导体、高端LED封装、航空航天电子与高压电控等高端领域。目前行业已形成六大成熟工艺体系，技术特性、优劣与应用场景差异化显著：

工艺选型准则：超高布线精度优选DPC，高频集成场景首选LTCC，超高功率高可靠场景选用AMB，大电流中等精度场景选DBC，低成本民用场景选厚膜，极端高温高密封军工场景选HTCC，可全面覆盖各领域高端应用需求。

3. 金属基PCB核心工艺特点

金属基PCB以铝板或铜板为核心散热基底，核心优势为高效导热与快速散热，可有效解决大功率设备高热流密度散热难题，广泛应用于大功率LED照明、工业开关电源、新能源电控与大功率驱动模块等领域，工艺差异化集中在绝缘层制备与贴合工序：

定制化绝缘层制备：在金属基板表面涂覆掺杂陶瓷导热填料的改性环氧树脂绝缘胶，绝缘层厚度控制在50~200 μm，经150~180℃恒温固化，保障板材击穿电压≥2 kV，兼顾绝缘安全性能与高效导热性能。

低压精密覆铜成型：采用低温低压热压工艺，在160~180℃、3~5 kg/cm²工艺条件下实现铜箔与绝缘层紧密贴合，铜箔剥离强度≥1.0 N/mm，规避高温高压引发的金属基板变形与绝缘层开裂破损。

四、当代PCB制造工艺核心发展趋势

随着5G毫米波通信、人工智能、大数据算力设备、新能源汽车与高端智能终端的快速迭代升级，电子设备持续向高频高速、微型高密度、高功率散热与绿色低碳四大方向演进，倒逼PCB材料与制造工艺持续革新升级。

1. 高频高速工艺深度迭代

针对毫米波信号低损耗传输的核心需求，行业持续优化PTFE、LCP等低Dk/Df特种基材的层压温度、压力与升温速率曲线，精准控制板材介质损耗与残余内应力，有效解决高频信号延迟、衰减与串扰等痛点，全面适配5G毫米波基站、车载雷达、高速服务器与算力芯片载板等高端场景。

2. 高密度集成工艺持续突破

任意层互连（Any Layer）、微型盲埋孔（孔径≤0.1 mm）与超细线路制程逐步规模化普及，行业主流工艺可实现线宽/线距≤20/20 μm的超高密度布线，成为高端HDI板、IC载板与Chiplet封装基板的核心发展方向，精准匹配终端设备轻薄化、微型化与高集成度的演进趋势。

3. 绿色低碳工艺全面普及

行业加速淘汰含铅镀层与含溴阻燃剂等有害物质，全面推广无卤环保基材、OSP环保表面处理、水性阻焊油墨与低温固化等绿色制程，严格遵循RoHS、REACH等国际环保标准，实现PCB生产、应用与回收全生命周期无害化、低碳化，推动产业可持续绿色发展。

五、结语

PCB制造是一套涵盖微观配方调控、中观复合成型与宏观精密加工的系统化工程。覆铜板基材的配方设计、填料调控与热压固化工艺，从根源上决定了PCB的电气、力学与热学核心性能；图形转移、精密钻孔、孔金属化、多层层压与表面防护等后端精密制程，则赋予PCB稳定的电气传输功能与长期服役可靠性。而柔性、陶瓷与金属基等特种板材的差异化工艺体系，精准填补了弯折、高频、高导热与耐高温等极端工况的应用空白，完善了PCB全场景适配能力。

在电子产业高速升级的持续驱动下，PCB制造工艺正朝着更高精度、更优性能、更高可靠性与更绿色低碳的方向加速迭代。作为电子信息产业的核心基础支撑技术，PCB工艺的不断创新突破，将持续赋能5G通信、新能源汽车、人工智能、高端装备制造与半导体封装等前沿领域的技术革新与产业升级。
