射频/微波系统常用PCB基板材料完整解读

印制电路板介质基材（PCB基板）是射频与微波电路的核心物理载体，既承担元器件固定与电气互连功能，更从根本上决定着高频信号的传输品质。在射频及微波频段，基材的介电常数（Dk）、介质损耗角正切（Df）、温度稳定性、导热系数等参数，直接关联电路插入损耗、电压驻波比、相位一致性与整机热可靠性。基材选型已成为高频电路设计的关键决策环节。本文基于百能云板在高频射频PCB选材、制程优化及批量交付中积累的工程经验，系统梳理主流基板的材质特性与选型逻辑，为射频微波电路设计与量产提供标准化参考。

一、FR‑4 玻纤环氧树脂板

基础材质：以玻璃纤维布为增强骨架，浸渍阻燃环氧树脂，经高温压合固化的复合绝缘板材。

核心高频特性：FR‑4属通用低频绝缘材料，其制程成熟、机械强度良好、成本低廉，绝缘性能与加工适配性出色，适合大规模标准化PCB制造。然而，其高频性能存在显著短板：在GHz频段介质损耗角正切高达0.015以上，信号衰减严重；同时介电常数随频率、温度和湿度漂移明显，阻抗控制与相位稳定性无法满足高频要求。

适用场景：仅适用于直流、低频模拟及数字电路，广泛用于消费电子、工业控制板、开关电源、低频信号采集等无高频性能需求的场合。不建议在任何射频/微波信号链路中使用，仅可布局于低频辅助或电源管理部分。依托成熟的量产体系，百能云板将其作为通用低频电路板的主力基材，确保高良率与低成本交付。

二、Rogers 罗杰斯高频板材（RO4003C / RO4350B）

基础材质：聚四氟乙烯（PTFE）改性无机填料复合基材，搭配专用玻纤增强体系，系商用射频电路的标准高频基材。

核心高频特性：该系列为行业中低损耗高频板材的标杆，具备介电常数高度稳定、高频损耗低、温漂系数小等优势。在常规微波频段内，信号插损可控，相位一致性优良。同时，其兼容传统PCB压合、蚀刻及钻孔工艺，解决了纯PTFE板材加工难度大、量产性差的问题，在高频电气性能与工业化量产能力之间实现了极佳平衡，是民用射频领域性价比最优的基材选择。

适用场景：广泛应用于4G/5G通信射频单元、微波传输模块、物联网高频天线、射频滤波器、功分器、耦合器、基站前端电路等中高端商用射频设备。百能云板已完成该系列板材的标准化制程适配，通过高频混压和高精度线路控制，有效规避层偏、分层及插损异常等量产痛点，稳定支撑商用射频项目的批量一致性。

三、RT Duroid 高频基材

基础材质：高性能改性聚四氟乙烯（PTFE）基复合板材，采用高精度均匀填料工艺，定位于高端微波专用领域。

核心高频特性：具有极低的介质损耗、极低吸湿率及优异的介电均匀性，在超高频和宽带微波工况下信号衰减极小，相位噪声低，传输精度极高。同时，其热稳定性出色，在宽温度范围内电气参数波动甚微，可满足超宽频、高精度、低噪声微波电路的严苛要求。

适用场景：聚焦于高性能微波系统，如微波探测设备、卫星通信前端模块、精密雷达信号处理电路、宽带高频测试仪器等对损耗、相位精度和频段稳定性要求苛刻的高端民用及半军工应用。针对该类超低损耗材料的高加工难度，百能云板定制了专属精密加工方案（含钻孔、压合及表面处理），有效保障超宽带微波电路的信号完整性与批次一致性。

四、陶瓷基板（氧化铝 Al₂O₃ / 氮化铝 AlN）

基础材质：由高纯氧化铝或氮化铝无机陶瓷烧结成型的特种刚性基材，不含有机树脂成分。

核心高频特性：陶瓷基板属于顶级特种射频材料，兼具极致电气稳定性与抗干扰能力，介质损耗低至接近理论极限，绝缘强度高，耐高温，抗老化，在复杂电磁环境和极端温变条件下参数波动极小。其中，氧化铝（Al₂O₃）性价比更优，适配常规高精度射频电路；氮化铝（AlN）具有超高导热系数，可高效解决高功率高频电路的散热瓶颈。陶瓷基板尺寸精度极高，利于微带线高密度布线。

适用场景：专用于军工、航空航天等高端领域，典型包括军用雷达高频组件、卫星精密射频电路、高功率微波器件、高精度射频传感器及军工通信核心模块等对可靠性、环境适应性和功率密度要求极高的场景。百能云板依托成熟的特种精密制程，可实现氧化铝及氮化铝陶瓷基板的高精度线路加工与定制化量产，满足国产化高端射频器件的严苛制造需求。

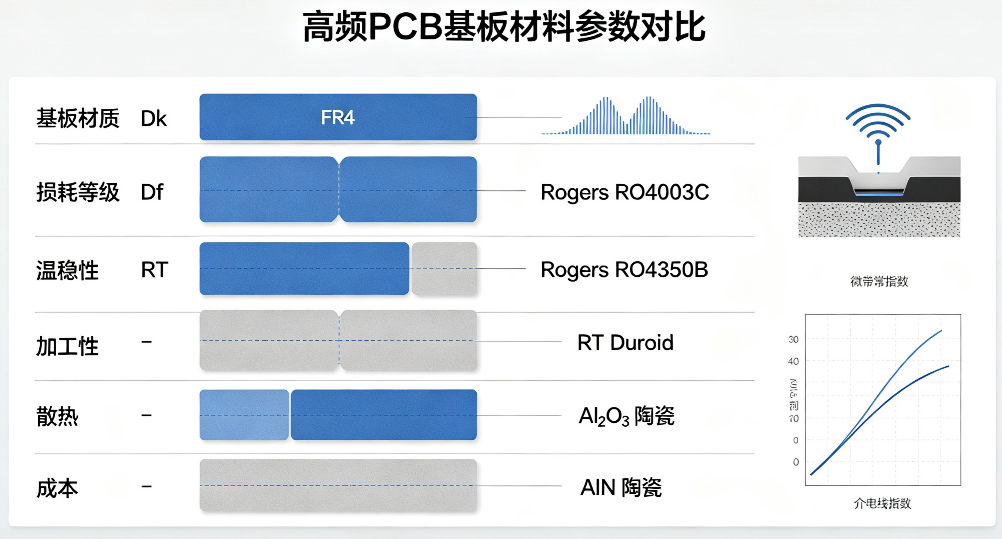

五、四类射频/微波PCB基板核心参数对比汇总

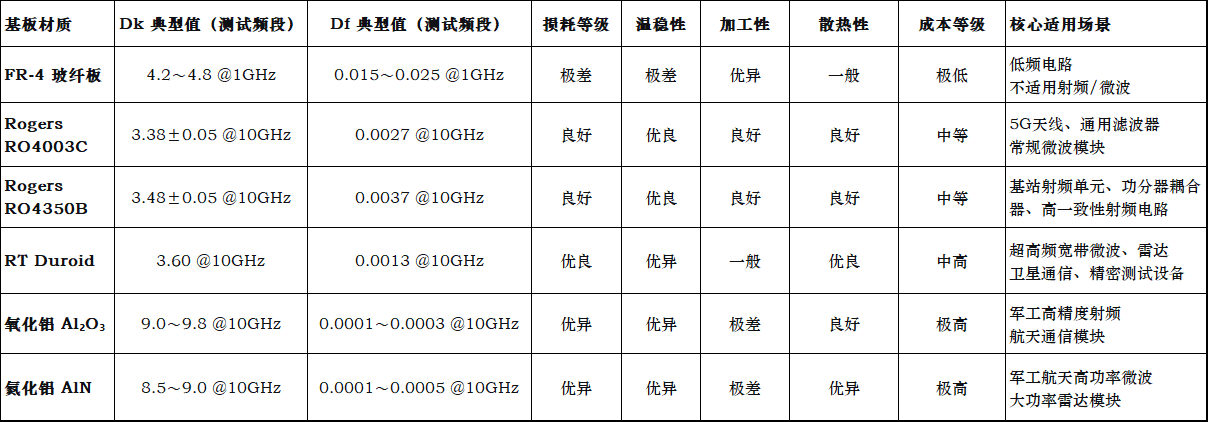

为便于设计人员快速选型，下表对比上述四类基板的核心高频参数、工艺特性及适用场景。性能评级采用统一的五级标准：极差（高频不可用）、一般（满足基础使用）、良好（商用高频性价比突出）、优良（高端商用稳定可靠）、优异（军工/航天级极致性能）。

注：表中Dk、Df为原厂典型工程参数（FR‑4为1GHz，其余为10GHz）；实际值随板材批次、厚度及工艺略有浮动，选型时应结合项目频段、功率、精度及量产成本综合评估。

六、射频PCB基材选型高频FAQ（工程答疑）

结合射频微波电路设计与量产中的常见难点，基于百能云板的长期工程积累，以下针对基材选型核心问题进行专业化解答，助力理论与量产实践的高效衔接。

Q1：FR‑4为何不可用于射频微波链路，仅适合低频辅助电路？

A：根本原因在于FR‑4的高频电气性能极差。其Df在GHz频段高达0.015以上，信号传输产生严重介电损耗和热耗散，插损大、幅值衰减严重；Dk随频率、温度和湿度显著漂移，导致微带线阻抗偏移、相位失真及驻波恶化，无法满足射频信号低损耗、高相位一致性的基本要求。故仅限用于低频控制或电源回路，严禁置于高频信号通路。

Q2：Rogers RO4003C与RO4350B如何精准选型？

A：二者均为主流中低损耗高频板材，但侧重点不同。RO4003C具有更低的Dk和略优的损耗表现，性价比突出，适用于普通天线、通用滤波器及常规微波模块；RO4350B则刚性更强，层压稳定性与平整度更佳，更适合多层混压、高一致性功分器、耦合器及基站射频核心单元等对结构稳定性要求较高的场合。工程选型应结合工作频段、精度指标及量产规模，匹配最优型号及混压工艺。

Q3：PTFE基高频板（Rogers/RT Duroid）与陶瓷基板的优劣势对比？

A：PTFE复合板的优势在于兼容常规PCB制程（压合、蚀刻、钻孔），加工难度低，量产适配性强，成本可控，且韧性优于陶瓷，不易崩边开裂，适合大面积、多层电路规模化生产。劣势是其耐温极限、抗电磁干扰能力、尺寸精度及长期热稳定性不及陶瓷基板，在超高功率、极端温变或军工级电磁环境下性能余量不足。实际项目应基于工况、性能指标和量产需求权衡选用。

Q4：高精度微波或宽带射频电路，应优先选择RT Duroid还是常规罗杰斯？

A：优先选用RT Duroid。其拥有更低的介质损耗、极低的吸湿率和极致的介电均匀性，在宽频范围内参数偏移极小，相位噪声低，传输精度高，完美适配超宽带雷达、卫星通信及高精度测试设备等场景；常规罗杰斯在宽频一致性和超低损耗层面存在差距，仅适合通用射频需求。

Q5：氧化铝与氮化铝陶瓷基板的选型区分要点？

A：两者均为超低损耗、超高稳定的军工级材料，核心差异在于散热能力。氧化铝（Al₂O₃）性价比高、工艺成熟，散热性能中等，适合常规中小功率高精度射频器件；氮化铝（AlN）具有超高导热系数，专为大功率、高热流密度的军工航天微波组件设计，可有效解决高频大功率电路的热失效问题。

Q6：介电常数Dk与损耗因子Df，选型时孰轻孰重？

A：两者均为高频选型的核心参数，缺一不可。Dk决定阻抗匹配、波长尺寸与线路布局，是结构设计和仿真的基础；Df决定信号传输插损、热耗散及保真度，直接影响整机效率和信号质量。低频电路可侧重Dk稳定性，而高频、超高频及高精度电路必须同时严控Dk一致性及Df低损耗。工程中应结合仿真、工况和制程条件综合权衡。

七、射频微波PCB基板选型口诀（工程速记）

总诀

低频省钱用FR4，射频商用罗杰斯；

高精宽带杜罗伊，军工高热选陶瓷。

分材质诀

FR‑4：低频普板价最低，高频损耗不堪提；控制电源皆可用，射频微波莫相依。

Rogers：罗杰中损稳性优，兼容量产成本柔；通信用频中高端，天线滤波皆可求。

RT Duroid：杜罗低损精度高，宽频微波噪声消；探测卫星精密测，高端民用品质超。

陶瓷：陶瓷超低损耗稳，耐温抗扰性能深；氧化铝精稳够用，氮化铝专解高热困。

选型要义：低频、低成本、通用量产选FR‑4；商用高频、低插损、高相位一致性选Rogers系列；超宽带、低噪声、高精度微波选RT Duroid；极端环境、高功率、军工航天严苛工况选陶瓷基板。实际决策需综合电气特性、制程适配性与供应链条件，兼顾性能、良率与成本，并可借助专业技术团队完成定制化选材与工艺优化方案。

百能云板 工程实践整理
文中数据基于原厂典型参数，实际应用应结合具体项目需求及批量验证结果确认。
