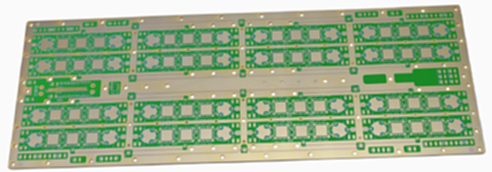

8层高频混压板PCB

8层高频混压板PCB

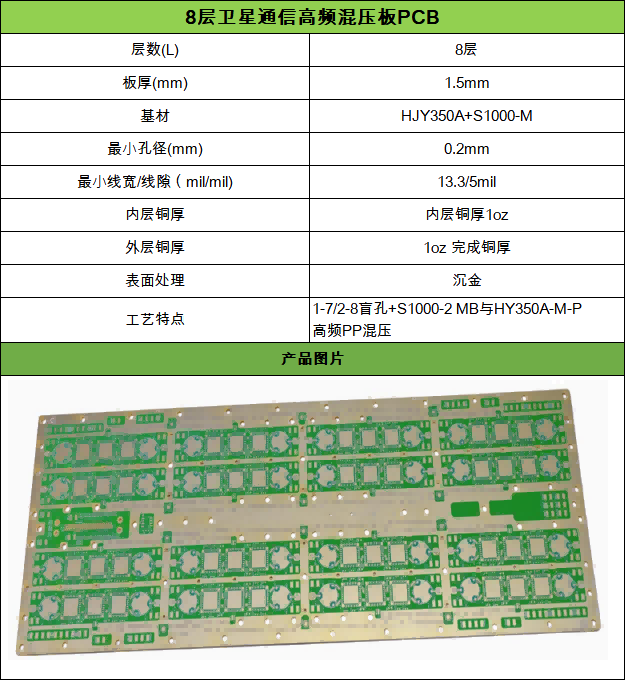

板材类型:

高频高速板

板材层数:

8层

板材厚度:

1.5mm

表面处理:

沉金

最小线宽/线距:

13.3/5mil


产品要点解析

高频混压核心价值 采用高频材料 HJY350A搭配普通 FR-4 S1000-M 混压结构,是卫星射频板经典方案:射频信号走线层使用低 Df 高频基材保证微波传输性能,电源 / 数字层使用 FR4 控制成本,兼顾射频电气性能与量产经济性。

盲埋孔结构 1-7、2-8 盲孔设计,属于高阶 HDI 结构,实现层间高密度互联,适配卫星通信射频模组小型化,缩短信号路径,降低高频损耗。


工艺能力

0.2mm 小孔径、5mil 线隙,高密度精细线路;

沉金表面处理:良好的可焊性、抗氧化,适合射频器件、芯片贴装,接触性能稳定;

1oz 内外层铜厚,兼顾载流能力与阻抗控制。


典型应用场景 卫星通信射频收发板、卫星终端、相控阵天线单元、微波高频模块,适合对射频插损、阻抗一致性、空间尺寸有严格要求的航天 / 卫星通信领域。
