高端PCB埋阻埋容量产全工艺解析

随着5G射频、毫米波雷达、高速服务器、轻薄智能终端、FPGA载板、SiP封装等高端电子设备持续迭代，产品小型化、高速传输与环境可靠性已成为核心设计指标。PCB埋阻（嵌入式电阻）与埋容（嵌入式电容）作为无源器件集成工艺的前沿方向，是突破传统布线局限、系统性优化信号完整性（SI）与电源完整性（PDN）的关键技术路径。

相较于传统SMT表层贴片阻容方案，埋入式阻容器件被直接集成于PCB层间基材内部，从根本上规避了贴片器件寄生参数大、板面占用率高、易受环境侵蚀、抗振动及温循性能差等固有短板。凭借极低寄生电感、超高布线密度与卓越环境可靠性，该工艺已成为高端高密度PCB量产中的刚需性核心技术。目前，国内已有部分专业PCB制造商实现了该工艺的规模化量产，积累了丰富的工程与制造经验。

百能云板根据自身埋阻埋容工艺系统性梳理埋阻埋容的技术定义、主材特性、量产全流程、工艺红线、核心优势及典型应用场景，兼顾理论严谨性与量产落地性，适用于工程研发学习、产线工艺培训及行业技术科普。

一、埋阻埋容核心技术定义

1. 薄膜埋阻（R-Cu工艺）

薄膜埋阻采用专用R-Cu电阻铜箔芯板为基材，通过精密制程在芯板铜箔表面生成NiCr（镍铬）或TaN（氮化钽）纳米级电阻薄膜，无需SMT贴片即可在PCB内层形成嵌入式电阻结构。

该工艺阻值精度高、批次一致性好、温漂系数小，可精准满足高速差分信号终端匹配、阻抗控制、回路限流等高精度电路设计需求。目前业内量产的薄膜埋阻阻值范围通常覆盖10Ω～10kΩ，典型方阻值有25Ω、50Ω、100Ω等规格，是高频高速PCB场景下的优选无源集成方案。以百能云板等企业的量产实践为例，平面电阻精度已可稳定控制在行业领先水平，满足高端通信与计算类产品的严苛要求。

2. 平板埋容（C-Ply工艺）

平板埋容以高介电常数（High-Dk）埋容胶片为核心材料，采用“上层铜箔＋超薄高Dk介电介质＋下层铜箔”三明治一体化结构，在PCB电源层与地层之间形成分布式嵌入式电容阵列。

该结构可批量替代0201、0402等微型MLCC贴片电容，大幅释放板面布线空间，同时显著提升高频工况下的电源去耦能力，有效抑制高频噪声，优化整机PDN网络稳定性。典型埋容板材Dk值可达16~30以上，介质厚度可薄至8μm～20μm，单位面积容值远高于传统FR4层间耦合电容。该工艺现已纳入多家专业制造商的特殊工艺能力矩阵，与埋阻、嵌铜块、阶梯槽等工艺协同服务于高端PCB设计。

二、核心主材结构与工艺特性对比

1. 埋阻主材：R-Cu电阻铜箔芯板

基础结构：FR4基础芯板＋导电铜箔＋NiCr/TaN纳米电阻薄膜

关键工艺特性：采用阻膜专用蚀刻液与碱性铜蚀刻液构成的双药水差异化蚀刻体系，可实现电阻薄膜与铜箔电极的选择性精准剥离；支持激光修阻精细化调校，量产品阻值精度可达±1%～±3%，满足高端精密电路的精度要求。

热稳定性：NiCr系薄膜典型TCR（电阻温度系数）可控制在±50ppm/℃以内，TaN系更可低至±25ppm/℃以内，保证宽温度范围内阻值稳定。

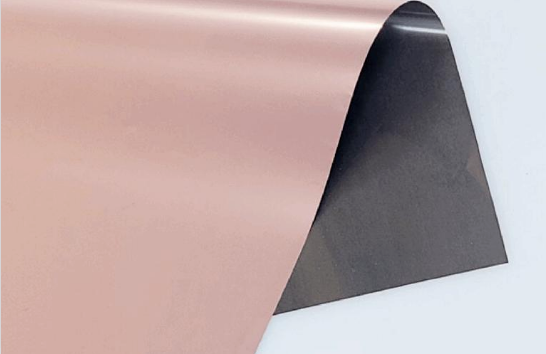

2. 埋容主材：C-Ply埋容胶片

基础结构：双面导电铜箔＋超薄高介电绝缘介质层

关键工艺特性：制程无需特殊药水，仅通过常规酸性铜蚀刻液即可完成电极图形成型，无需激光微调工序。成品容值由电极重叠面积与介质层厚度两大核心参数决定，参数可控性强，量产稳定性与良率表现优异。

电性能优势：介质层厚度均匀性直接影响容值精度，优质埋容材料的厚度公差可控制在±5%以内，对应容值公差可控制在±10%以内。

三、埋阻埋容量产全流程（标准化量产工序）

（一）埋阻内层精密制程（高精度核心工序）

本工序直接决定埋阻阻值精度与电性可靠性，是整体工艺的核心环节，须全程严控车间洁净度、药水浓度与温度、对位精度及操作规范性。

工序流程：

开料（区分阻膜正反面，严防板面划伤与污渍污染）→ 软磨前处理（轻度研磨去除铜面氧化层，完整保留阻膜结构）→ 首次压干膜曝光（精准遮蔽电阻本体区域，预留蚀刻成型窗口）→ 专用NiCr阻膜蚀刻（核心工序，精准成型纳米电阻薄膜图形）→ 剥膜水洗 → 二次压干膜曝光（仅裸露电极区域，隔离保护电阻本体）→ 碱性铜蚀刻（清除底部冗余铜箔，成型电极结构）→ AOI光学检测（排查图形偏移、残铜、阻膜破损等缺陷）→ 激光修阻（精细化校准阻值）→ 层压前100%阻值全检（精准剔除精度不良板材）

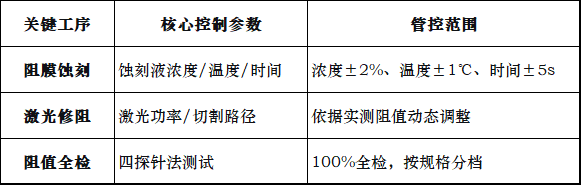

制程关键参数控制：

在实际量产中，领先制造商通过全流程智能化管控系统，对36道精细化工序实施闭环监控，有效保障了埋阻工艺的批次一致性与高良率。

（二）埋容内层制程

埋容制程管控重点为介质层防护与电极对位精度，以规避层压气泡、容值偏移及介质损伤等问题。

工序流程：

开料（轻拿轻放，杜绝板材弯折、压痕及介质层损伤）→ 轻度微蚀处理（清洁铜面杂质与氧化层，不损伤高介电介质）→ 压干膜曝光（精准定义电容电极图形轮廓）→ 酸性铜蚀刻成型 → AOI全检（排查电极偏移、缺角、残铜等外观不良）→ 层压前LCR容值100%全检

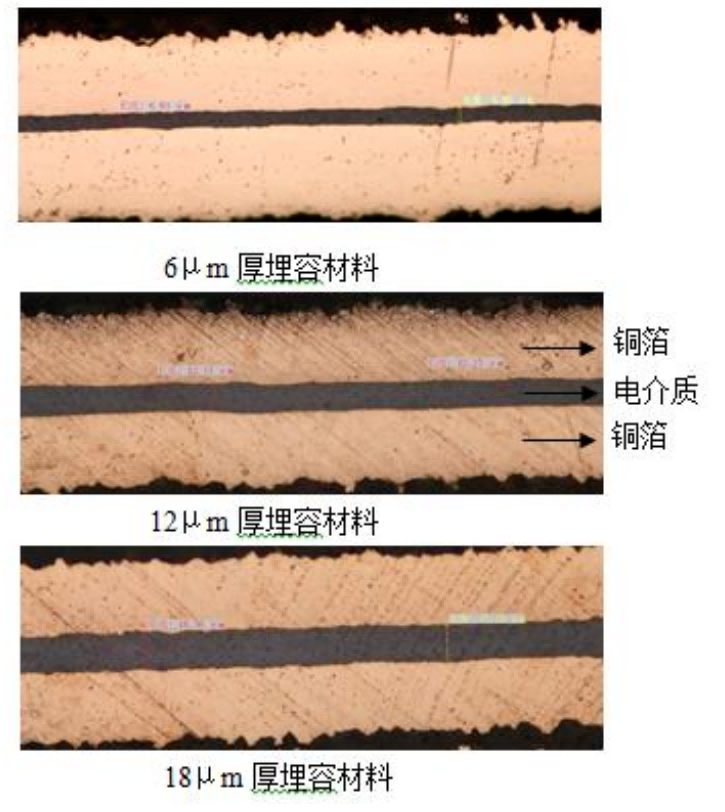

制程关键参数控制：

（三）内层统一压合前置工序

完成埋阻、埋容内层制程与电性检测后，统一开展压合前置处理，确保层间结合力并规避结构性缺陷。

低温短时棕化（适配专项工艺参数，规避高温对阻膜及高介电介质的损伤）→ 高精度对位叠板（钻孔路径避开阻容有效功能区域，防止器件结构损伤）→ 真空分段层压（低压慢速排气，彻底消除内层气泡、层间分层及介质偏移等不良）

层压关键参数：

升温速率：1.5~3.0℃/min（依材料Tg点分段设定）

最高压力：控制在250~350psi范围，避免介质层受压过度变形

真空度：≤20mbar，确保排气充分

保温时间：依据板材厚度与叠层结构设定，通常≥60min

在高阶HDI与埋容组合结构中，层间对位精度需严格控制在±25μm以内，这一指标已被部分专业制造商作为标准内控要求，为埋容电极的有效重叠面积提供精度保障。

（四）PCB标准后段量产流程

层压工序完成后，进入高端PCB标准化后段制程，全程配套专项电性复检，确保成品性能稳定。

机械钻孔 → 等离子除胶渣 → 沉铜及整体电镀 → 外层线路曝光蚀刻 → AOI光学检测 → 阻焊印刷固化 → 激光字符标识 → 定制化表面处理（沉金/沉银/镀硬金等）→ 成品埋阻埋容参数复测 → 外形锣边加工 → FQC全项出货检验

后段特殊注意事项：

钻孔时须避开埋阻埋容功能区域，钻带设计需预留安全间距（通常≥0.3mm）

外层线路对位基准须与内层埋阻埋容图形保持统一坐标系，确保叠层精度

表面处理工艺选择须考虑对埋阻裸露电极的影响，避免镍金镀层造成阻值偏移

四、量产三大工艺红线（良率核心命脉）

埋阻埋容属不可逆嵌入式工艺，层压封板后无任何返修或调校空间，以下三项为量产绝对管控红线，严禁参数超标、工序省略或操作违规。

1. 埋阻核心红线：阻膜选择性蚀刻精度

阻膜选择性蚀刻是埋阻成败的关键。蚀刻中出现的侧蚀过量、局部残膜、阻膜破损或蚀刻不均等问题，会直接引发阻值偏高、偏低或漂移等电性不良，且此类缺陷无法通过激光修阻补救，只能整板报废。

量化管控标准：

阻膜蚀刻线宽公差：≤±10%（相对设计值）

侧蚀量：≤阻膜厚度的20%

蚀刻均匀性：整板面内蚀刻速率偏差≤5%

药水浓度波动：≤±2%（每日定时检测补充）

量产须严格锁定药水浓度、蚀刻时长与制程温度三大核心参数，实施SPC（统计过程控制）实时监控。

2. 埋容核心红线：层压工艺稳定性管控

层压工艺直接决定埋容成品可靠性。排气不彻底产生的内层气泡会削弱板材耐压性能，长期使用中易出现层间分层或介质击穿；叠板对位偏移会改变电极有效重叠面积，导致容值不达标、高频去耦功能失效。

量化管控标准：

叠板对位精度：≤±50μm（X/Y方向）

层压后介质层厚度变化率：≤±10%

气泡检出标准：100%X-Ray全检，直径>0.5mm气泡即判定不合格

介质耐压测试：每批次抽检，击穿电压≥2倍额定工作电压

3. 通用核心原则：电性测试必须前置

所有埋阻阻值、埋容容值的电性检测，必须在层压封板前完成100%全检。板材封板后阻容结构完全封闭于层间，无任何返修、调校或补救手段，不良板材只能整体报废。此原则是管控量产良率、控制生产成本的核心所在。

五、埋阻埋容工艺核心技术优势

1. 极致精简板面，适配小型化超薄设计

层间嵌入式结构可替代板面大量微型贴片阻容，单片PCB可减少数百至数千颗SMT器件，大幅提升布线密度，精简SMT贴片工序，从源头减少虚焊、漏焊、器件脱落等贴片不良。以典型FPGA载板为例，采用埋阻埋容工艺后，板面器件数量可减少30%~50%，为周边布线及散热设计释放宝贵空间。

2. 极低寄生参数，高频高速性能优异

内层埋入式阻容的寄生ESL电感远低于传统贴片器件（埋阻ESL可低至0.1nH级别，相比0603贴片电阻降低约80%），可有效降低高频信号传输损耗、抑制串扰与谐振干扰，显著提升高速信号完整性与电源去耦效率，完美适用于高速运算、高频射频及毫米波传输等严苛工况。

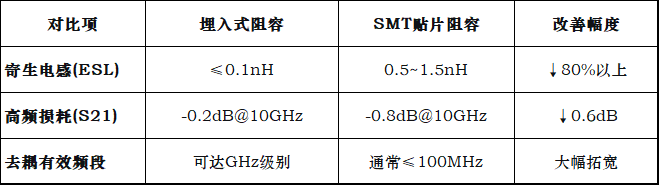

典型电性对比：

3. 密封层间结构，环境可靠性极强

阻容功能结构完全密封于PCB基材层间，隔绝空气、湿气、粉尘及酸碱环境侵蚀，具备优异的耐高低温循环（典型指标：-65℃~+125℃/1000 cycles）、抗机械振动（符合MIL-STD-202G标准）及防氧化老化能力，可长期稳定工作在工业控制、车载电子及精密医疗等严苛场景。

4. 工艺标准化，适配规模化量产

依托成熟的标准化材料体系、固化工艺参数及压前全检质控机制，工艺重复性与批次一致性优异（CPK值可达1.33以上），可有效管控量产不良率，完全满足高端PCB大批量、高可靠性的量产交付需求。

六、主流商用应用场景

该工艺专注高端高密度PCB领域，广泛覆盖各类高精密、高速、高可靠电子设备：

通信与网络：

5G/6G射频前端模块（PA、LNA、滤波器周边阻抗匹配）

毫米波雷达高频板（车载ADAS、交通监控）

高速光模块（400G/800G）

计算与存储：

高速服务器主板与背板（CPU电源去耦网络）

FPGA核心载板（BGA扇出区周边阻容集成）

高性能计算HPC主板

封装与模组：

SiP系统级封装基板

射频前端模组（FEM）基板

电源管理模组（PMU）基板

工业与车载：

高端工业控制设备主板

车载域控制器与智能座舱主板

精密医疗电子设备（超声、CT等）

典型集成收益： 以某高速服务器电源模块为例，采用埋容工艺后，PDN阻抗在100MHz~1GHz频段内降低约40%，电源纹波抑制比（PSRR）提升约15dB，同时主板贴片电容数量减少约2000颗，SMT工序时间缩短约30%。

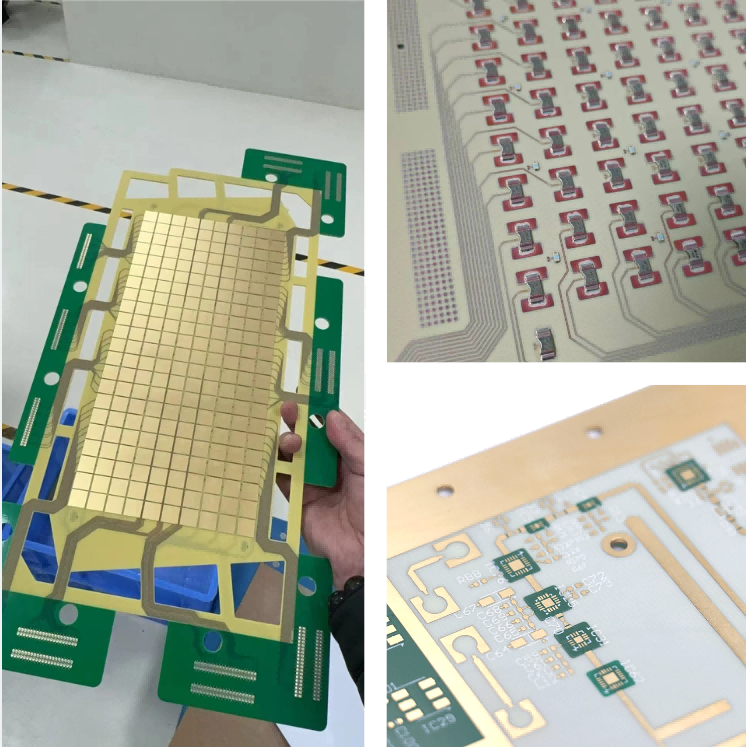

在以上高端场景中，具备埋阻埋容工艺能力的专业PCB制造商正发挥着关键作用。例如，百能云板已为车载毫米波雷达、高速服务器电源模块、FPGA核心载板等多个领域提供规模化量产交付，其产品覆盖高精密多层板、HDI板、高频高速板等全品类。

七、结语

埋阻与埋容嵌入式工艺并非小众定制技术，而是当前高端高密度PCB的核心竞争力所在，是实现电子设备小型化、高速化与高可靠化的底层关键工艺。

量产落地的核心在于三方面：

①精准掌握R-Cu阻膜与C-Ply高介电介质的材料特性与工艺窗口；

②严格恪守阻膜选择性蚀刻、层压工艺管控及压前全检三大工艺红线；

③系统构建从材料选型、制程参数到电性检测的全链路质控体系。

当前，随着5G Advanced、AI算力集群、L3+级自动驾驶等应用加速落地，高频高速PCB对埋阻埋容的需求正从“可选”走向“必选”。掌握该工艺的核心know-how，构建从设计仿真到量产管控的完整闭环能力，将成为高端PCB制造商在新一轮产业竞争中确立技术壁垒的关键所在。

通过标准化制程与严苛质控，嵌入式无源工艺将持续为高端电子设备的性能升级与可靠性提升提供坚实的底层支撑，推动电子系统集成度与性能密度迈向新高度。
