新能源电池包FPC到CCS集成盖板：核心概念、主流工艺与技术趋势

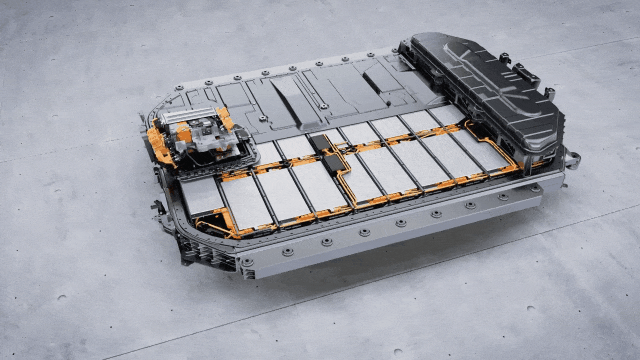

在新能源汽车动力电池包中，CCS（电芯连接系统） 与 FPC（柔性印刷电路板） 是两大核心部件，分别承担信号采集与电能传输的关键职能。为便于理解，可将电池包类比为人体：FPC 犹如覆盖每颗电芯的“感知神经”，实时采集电压与温度数据；CCS 则是集成采集神经、输电通道与绝缘防护的一体化“功能模块”。二者分工明确、深度协同，共同构成电池管理系统（BMS）的底层感知与控制网络，为电池包的安全、稳定运行提供根本保障。

一、CCS与FPC核心概念解析

（一）CCS集成母排（Cells Contact System）

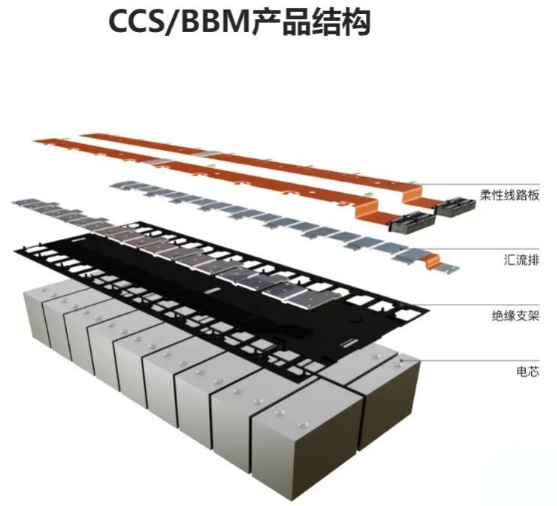

CCS（Cells Contact System，电芯连接系统），行业通称集成母排或电池盖板组件，是动力电池模组中高度集成化的核心功能部件。它将高压电气连接、电芯信号采集、结构支撑定位及电气绝缘防护等多重功能集于一体，全面替代传统“线束+支架”的分散式结构。

标准CCS总成由三大核心单元构成：

信号采集单元：以FPC为核心载体，负责电芯电压、温度信号的精准采集与低损耗传输；

塑胶结构单元：提供整体结构支撑、绝缘隔离及定位固定；

导电载流单元：由铜排、铝排（铜巴、铝巴）组成，承载大电流，实现电芯间的串并联组网。

CCS的核心功能涵盖三方面：

① 通过金属导电排构建高压供电回路，实现电芯串并联；

② 精确采集每颗电芯的电压、温度信号并上传至BMS，为状态估算、均衡控制及过热保护提供数据支撑；

③ 部分一体化CCS集成熔断保护结构，可提供过流、过热被动防护，增强系统安全冗余。

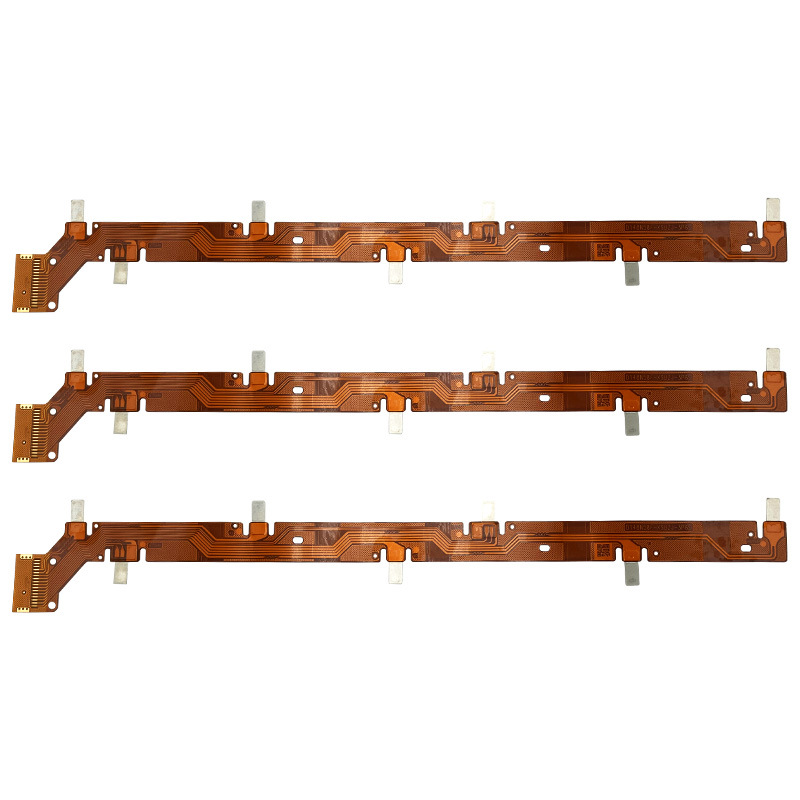

（二）FPC柔性电路板（Flexible Printed Circuit）

FPC（Flexible Printed Circuit，柔性印刷电路板）以聚酰亚胺（PI）或聚酯薄膜（PET）为柔性基材，经精密蚀刻、贴片、压合等工艺制成，具备可弯折特性。在CCS体系中，FPC作为信号采集的核心载体，线路集成NTC温度传感器及采集镍片等元器件，逐一对标单体电芯，实现高精度、低损耗的信号采集与传输。

FPC常规厚度仅为0.1~0.3 mm，具有超薄轻量、可任意弯折、线路集成度高、布线规整等突出优势，高度契合动力电池包紧凑化、高集成化的发展趋势。

三者协作关系可精炼概括为：

FPC — 感知“神经”，负责信号采集；

铜/铝导电排 — 输电“血管”，承担大电流传输；

塑胶支架 — 支撑“骨架”，实现结构定型与绝缘防护。

三者一体化集成，构成功能完备、结构紧凑的CCS总成模块。

二、动力电池包搭载CCS的核心价值

2022年以前，国内动力电池包普遍采用传统分立铜线线束采集方案，即“单线束对应单电极”的模式。随着电芯数量激增、系统集成度提升及采集精度要求提高，该方案弊端日益凸显：线束繁杂，占用空间大；装配高度依赖人工，自动化程度低，生产效率受限；接点多，接触不良与信号失效风险高，质量一致性难以保障；同时整体重量偏大，不利于整车轻量化。

CCS集成母排的规模化应用，彻底革新了电池包的结构设计与生产装配模式。它将分散的采集线束、绝缘支架、导电排及元器件整合为多合一模块化总成，核心优势显著：

大幅精简零部件数量，压缩结构厚度，简化装配工序；

适配自动化流水线作业，减少人工干预，显著提升生产效率和产品一致性；

轻量化效果突出，主流FPC-CCS方案单模块可替代数十根传统线束，实现模组级减重数公斤。

目前，FPC制式CCS市场渗透率已超过60%，成为新能源乘用车动力电池包的主流配套方案。

三、CCS主流工艺类型及核心特点

行业内对CCS技术方案采用标准化的二维分类：按信号采集组件类型划分，以及按整体成型制造工艺划分。各方案在结构形式、物理性能、生产成本及应用场景上呈现明确差异。

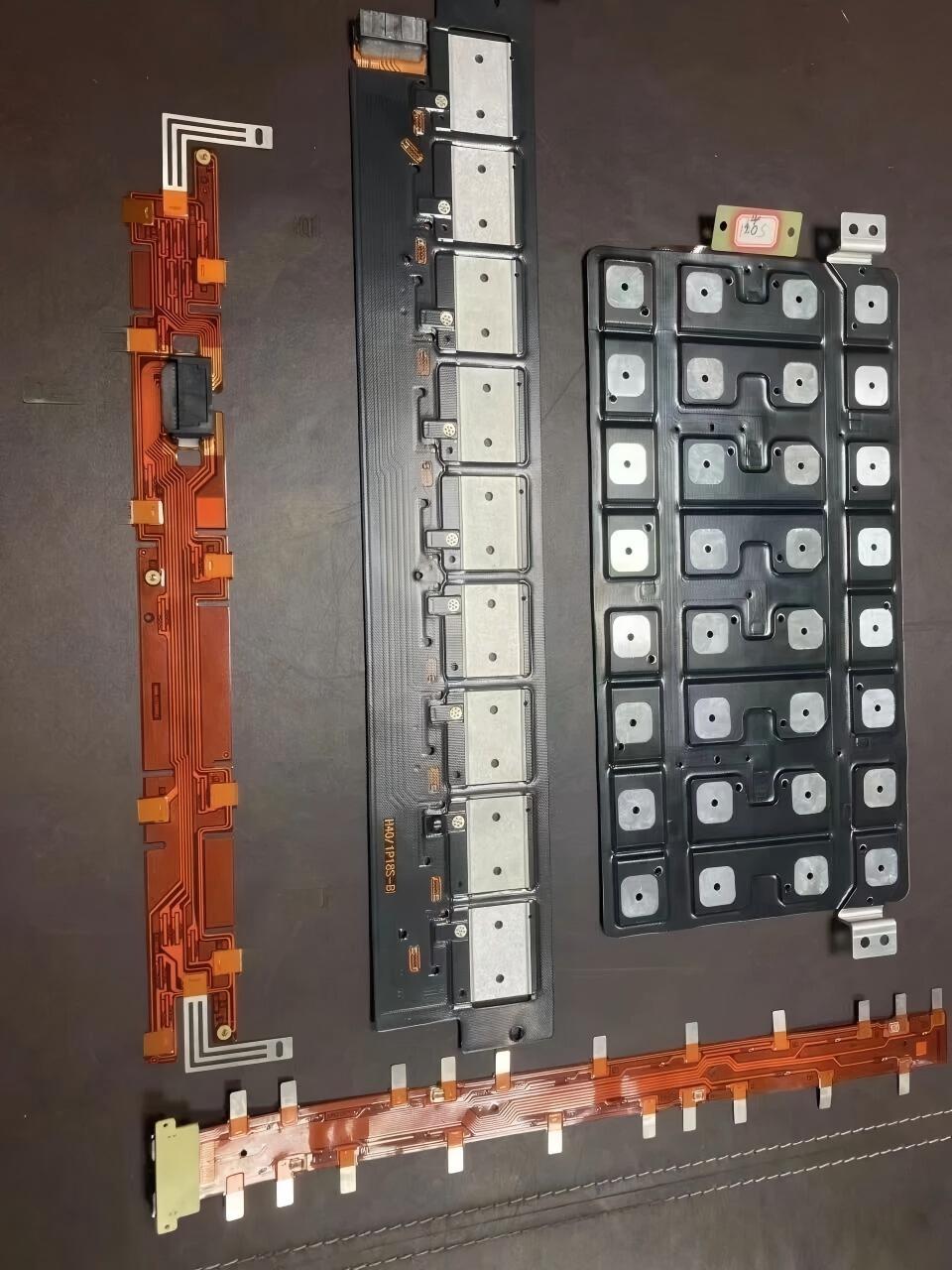

（一）按信号采集组件分类

1. FPC方案（行业主流）

当前市场占有率超60%，标准结构为：FPC柔性线路 + 采集镍片 + 铜/铝导电排 + 吸塑板/PET膜热压集成。

优势：超薄轻量（基材厚仅0.1~0.3 mm），空间利用率极高；线路一体蚀刻成型，焊点少，可靠性与稳定性优异；柔性可弯折，能自适应电芯充放电循环中的微量膨胀形变；适配全自动化量产，良品率稳定。

短板：高端FPC基材及配套设备投入大，加工工艺复杂；FPC仅承担信号采集，无大电流承载能力，需配合金属导电排使用。

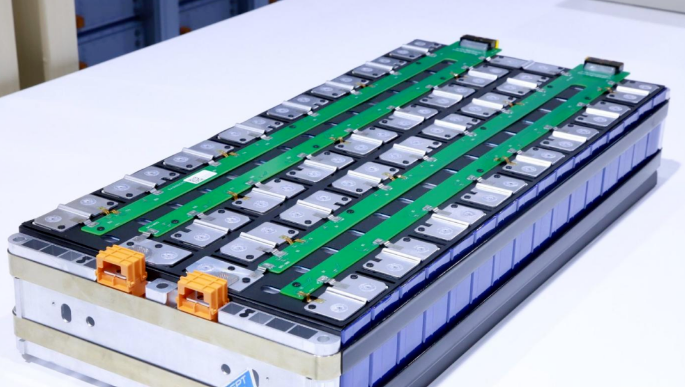

2. PCB方案

采用FR4环氧树脂硬质基板制作，标准结构为：PCB硬板 + 采集镍片 + 铝导电排 + 吸塑热铆/PET膜热压固定。

优势：工艺成熟，生产成本极低，品控难度小；基板刚性强、平整度高、尺寸稳定，不易变形，适配标准化量产。

短板：基板厚度达1~2 mm，结构厚重，轻量化效果差；硬质无弯折性能，无法适配电芯循环膨胀收缩，长期使用易出现应力开裂及信号采集异常，适用场景受限。

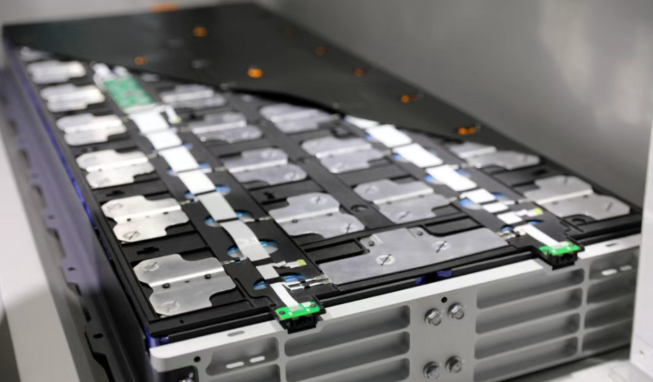

3. FFC方案

以PET为绝缘基材，由镀锡铜线与绝缘层压合而成，属简易型柔性信号传输组件。

优势：柔韧性优异，可实现180°折叠弯折，适配复杂狭小装配空间；抗电磁干扰性能良好，无需专属开模，自动化压合生产效率高，交付周期短。

短板：耐压等级有限，绝缘性能需额外补强；线路集成度偏低，难以满足高密度电芯排布的高端模组需求。

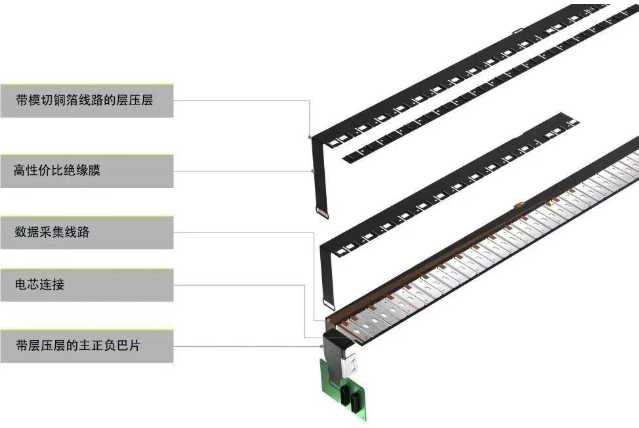

4. FDC方案

以PI/PET薄膜为基材，采用圆刀模切工艺直接成型，省去传统蚀刻工序，属高性价比替代方案。

优势：成本优势突出，较FPC方案可降低30%以上生产成本，适配大尺寸、标准化大批量模组。

短板：加工精度受限，最小线宽/线距≥0.25 mm，无法满足小微间距、高密度电芯的高精度采集需求，不适用于高端精密场景。

（二）按整体制造工艺分类

1. 注塑托盘方案

行业最早规模化落地的工艺，采用PC+ABS、PA66等阻燃工程塑料，经高温注塑成型一体式硬质托盘作为结构骨架，再将导电排、采集组件固定装配。

优势：结构强度高，抗振抗冲击性能优异，绝缘可靠性强，适用于固定式储能、大型动力电池等高安全要求场景。

短板：托盘壁厚较大，整体厚重，轻量化与空间利用率差，难以适配乘用车轻薄化需求。

2. 吸塑热铆方案

注塑工艺的轻量化迭代，采用薄壁吸塑成型支架替代厚重注塑托盘，再通过高温热铆将FPC/PCB采集组件、导电排与支架熔融紧固。

优势：大幅缩减壁厚，实现轻量化、薄型化升级；原材料及生产成本低于注塑，性价比高；结构适配灵活，可兼容多规格电芯模组。

短板：薄壁结构机械强度逊于注塑托盘，抗振动冲击性能有所弱化，不适用于极端颠簸工况。

3. 热压膜方案

近年迭代最快、乘用车适配性最高的先进工艺。取消实体塑胶支架，采用高强度PET绝缘薄膜为载体，将信号采集组件、导电排、绝缘膜等多层物料精准叠放定位，在约160 ℃恒温恒压下一次性压合固化，成型为超薄一体化CCS总成。

优势：结构极致轻薄，集成度行业领先，最大化释放电池包内部空间；全密封压合，防尘防水防漏电性能优异；标准化程度高，适配全自动化批量生产，产品一致性极佳。

短板：专用热压设备投入大，单批次固化周期较长，综合生产成本高于注塑及吸塑工艺。

四、CCS主流工艺参数对比汇总表

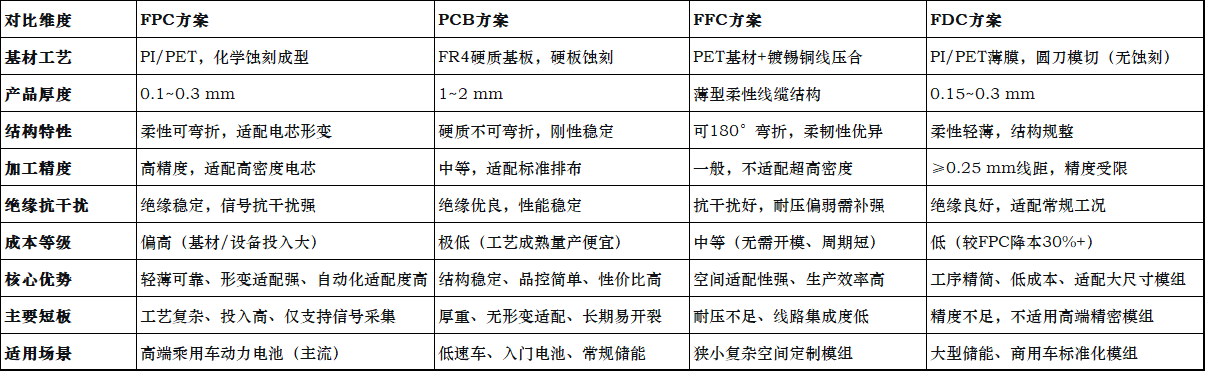

（一）按信号采集组件工艺对比

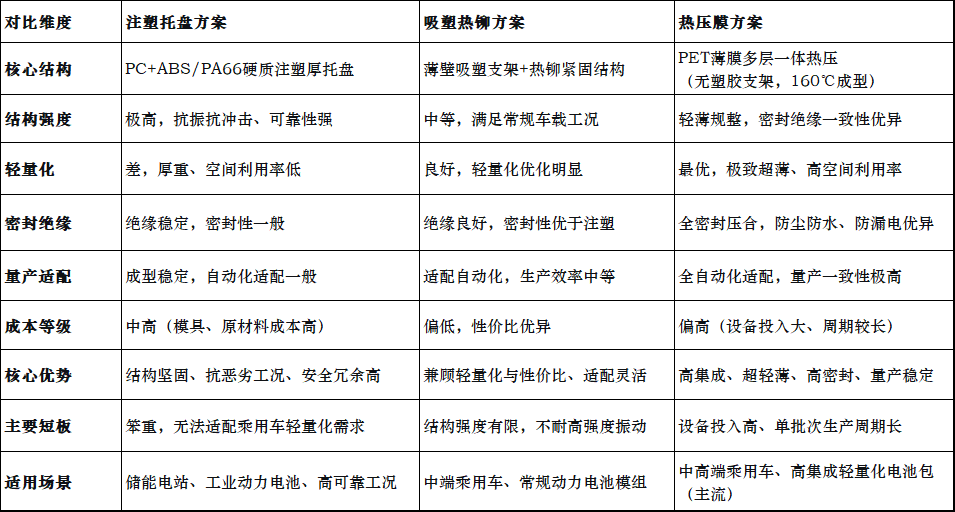

（二）按整体制造工艺对比

五、技术迭代总结与行业发展趋势

纵观CCS集成盖板的技术演进路径，行业始终围绕 轻薄化、高集成化、高可靠性、自动化量产、低成本化 五大方向持续迭代。技术路线已实现从传统分立线束 → 注塑支架式CCS → 轻量化吸塑热铆CCS → 主流FPC+热压膜一体化CCS的清晰跃迁。

目前，FPC柔性采集 + PET热压膜组合方案凭借极致轻薄、高可靠、高空间利用率及优异量产一致性，已成为乘用车动力电池包的最优主流方案。与此同时，FFC、FDC等新兴采集方案依托差异化成本优势，在储能电池、商用车动力电池、标准化模组等场景逐步落地，形成多技术路线差异化竞争的行业格局。

对电池包设计、研发及制造从业者而言，精准掌握各类CCS工艺的性能优劣、成本差异与场景适配特性，是在产品开发中合理平衡安全、性能与成本的关键，也是实现电池系统结构优化、提升产品市场竞争力的重要基础。
