TLX-8高频PCB板材核心优势解析：射频/微波工程师专属选材逻辑

在射频、雷达、毫米波PCB的研发与量产中，一个普遍却危险的误区长期存在：将各类高频板材混为一谈，默认它们性能通用、可以随意互换。事实上，当项目进入高端微波、毫米波阶段时，多数工程师和采购人员虽知晓需选用高频基材，却难以厘清PTFE（聚四氟乙烯）、碳氢树脂、普通FR4三大体系之间的本质差异。盲目替换板材，正是导致信号失真、测试失利、量产良率低迷的根源。

随着5G-A毫米波、车载雷达、卫星通信、军工微波设备的大规模落地，AGC Taconic TLX-8作为经典高端微波基材，已成为高精尖射频方案中的优选材料。然而，业内多数从业者仅知其名，对其适用场景、工艺特性、性能短板及替代禁忌缺乏系统认知。

本文基于勤基集团二十余年高频PCB量产实战经验，系统拆解TLX-8的核心性能、工艺要点、适用边界与底层选材逻辑，助力工程师精准规避选材与量产陷阱，真正攻克高端射频PCB选型难题。

一、材料定调：TLX-8的等级与行业定位

TLX-8隶属于AGC Taconic（泰康利）旗下玻纤增强型PTFE微波高频基材，属于行业经典的TLX系列（含TLX-0、TLX-9、TLX-8、TLX-7、TLX-6），是当前射频、微波乃至毫米波领域公认的商用精密基材标杆，广泛用于高端射频PCB的量产。

从材料体系看，TLX-8与主流碳氢树脂高频板、改性FR4高频板截然不同。它以纯PTFE为核心基材，主打极致低损耗与宽温域电气高稳定性，专为高端精密射频场景设计，绝非通用型高频板材。

亟需纠正的选材误区：
部分工程师与采购习惯用S7136H等碳氢树脂板对标甚至替代TLX-8——这种做法严格禁止。两者材料体系、工艺适配性、应用场景完全割裂，不存在通用替代关系。大量量产项目反复验证：盲目互换将直接导致射频指标超标、批量良率骤降。
TLX-8：纯PTFE基材，极致低损耗，主打单层、双层精密微波射频板；
S7136H：碳氢树脂基材，支持多层压合与异质混压，适配高多层高频高速板量产。

二、核心参数拆解：TLX-8立足高端射频的硬实力

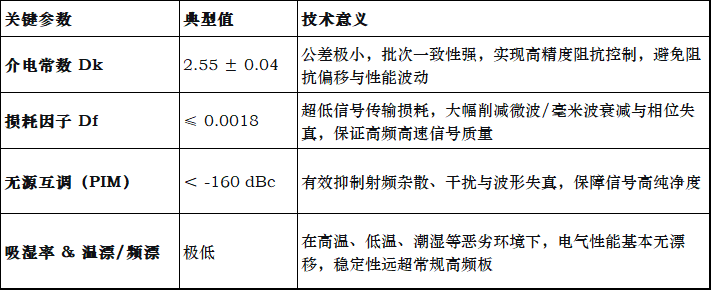

高频板材优劣，核心取决于介电常数（Dk） 与损耗因子（Df），二者直接决定高频信号的传输完整性与稳定性。在同级别PTFE基材中，TLX-8的参数一致性与环境稳定性表现突出（测试条件：@10 GHz），可满足毫米波、军工射频的严苛要求。

简言之：工作频率越高、工况越恶劣，TLX-8的性能壁垒越突出——这是FR4、常规碳氢板材无法企及的优势。

三、五大核心特性：TLX-8的高端精密射频适配能力

1. 极致低损耗，专攻毫米波高频场景

纯PTFE基材天然具备低损耗物理特性，从根源上降低高频信号传输损耗，有效解决毫米波、微波设备常见的信号衰减、相位偏移、传输失真等痛点，是民用高端及军工级微波毫米波设备的优选基材。

2. 玻纤补强结构，弥补纯PTFE先天缺陷

传统纯PTFE质地偏软、机械强度不足、抗蠕变性差，加工时易形变报废，长期使用中受震动或温度波动易出现结构失效。TLX-8采用玻纤布增强复合结构，大幅提升板材机械强度、平整度与结构稳定性，可从容应对设备震动、高低温交变等复杂工况，兼顾优异电气性能与长期可靠性。

3. 工艺边界清晰：适配少层板，不适用高多层压合

这是选型中最关键且最易被忽视的要点。受材料固有特性约束，TLX-8仅适配单层、双层及少数层射频板，不支持多层叠加压合，且严禁与FR4异质混压量产。强行制作高层数板，极易引发层间分层、板面翘曲、孔壁空洞、层间偏移等批量缺陷，严重拉低良率。专业高频PCB厂商均严格恪守此边界，从设计源头规避结构风险。

4. 军工级高可靠，胜任极限严苛工况

TLX-8具备UL94 V-0阻燃等级，同时兼具低出气、抗辐射、耐高温、抗蠕变、耐老化等特性，可长期稳定运行于航空航天、军工雷达、户外基站、车载高频设备等高可靠场景，完全满足军工及高端工业产品的可靠性认证标准。

5. 制程门槛极高，依赖专业高频加工能力

PTFE的理化特性与FR4、碳氢树脂差异极大，钻孔、沉铜、电镀、蚀刻、表面处理等全流程均需定制专属参数。任一参数偏差，都可能导致孔粗、铜箔附着力不足、线路开路、信号异常等质量问题。因此，TLX-8对PCB工厂的高频制程能力与品控体系提出极高要求。百能云板针对性搭建了专属PTFE高频产线，配套成熟的全套制程参数，可稳定保障TLX-8从打样到批量量产的良率与一致性，严格把控射频性能。

四、精准应用场景：何种项目必须选用TLX-8

结合多年量产实战，TLX-8并非通用型高频板材，不适用于普通多层高频高速项目，而是精准聚焦高精尖微波射频细分赛道。以下场景优先选型，严禁随意替代，这也是高端精密高频PCB的核心服务领域：

5G‑A / 6G 毫米波天线、阵列天线及高频射频天线单元

军工微波雷达、车载高精度感知雷达、探测雷达系统

射频滤波器、功分器、耦合器、环形器等无源精密射频器件

微波测试仪器、精密信号传输检测设备

卫星通信、航空航天高端无源射频组件

选型结论：凡追求极致信号纯净度、超低干扰、高环境稳定性的单层/双层微波射频板项目，均可优先锁定TLX-8。

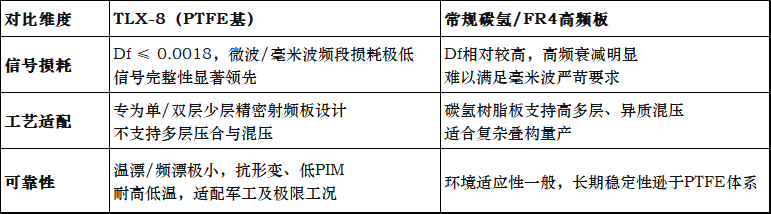

五、选材深度对比：TLX-8 vs. 常规高频板材

关键认知：两者并非优劣之争，而是场景互补。行业应根据项目层数、工作频率、量产需求精准匹配——高多层高频高速、混压项目优选碳氢树脂；单/双层精密微波射频、高可靠项目认准TLX-8。二者绝不能盲目替代。

六、行业核心选材总结

大量高频项目测试失败、信号不稳、量产良率偏低，根源往往不是设计缺陷，而是前期板材选型错位、工艺场景匹配失误。

高频PCB选材的核心逻辑，从来不是“越贵越好”，而是精准适配、按需选型：

高多层高频高速、混压量产项目 → 碳氢树脂高频板

单层/双层微波射频、毫米波精密、高可靠项目 → TLX-8

唯有精准匹配板材性能与工艺场景，才能实现方案一次过测、项目稳定量产，从源头规避选材与制程风险。
