十层 1~4 阶及 Anylayer HDI 叠层结构与阻抗设计规范

十层 HDI 按微盲孔堆叠结构分为1 阶、2 阶、3 阶、4 阶、Anylayer（ELIC 任意互连） 五大品类，阶数越高代表盲孔叠加层数越多、布线密度越高，适配终端小型化、高算力需求；当下消费电子、服务器、AI 算力主板主流采用 3 阶、4 阶、Anylayer 十层 HDI。

1 阶 HDI：仅表层与次表层单盲孔，无叠孔，工艺最简单，成本最低，适合中低端智能终端；

2 阶 HDI：2 次激光盲孔，支持叠孔 / 交错孔，线路密度提升，中端手机、工控主板常用；

3 阶 / 4 阶 HDI：多层叠加盲孔，细线小孔，高密度布线，旗舰手机、平板、车载算力板标配；

Anylayer（ELIC 任意阶）：Every Layer Interconnect，任意两层之间均可打激光盲孔，无传统芯板限制，极致轻薄微型化，高端折叠屏、高端 AI 模组核心板材。

工艺统一说明：百能云板十层 HDI 整体压合、激光钻孔、阻抗管控工艺流程与八层全阶 HDI 体系完全通用，叠层设计规则、阻抗计算基准、板材选型标准可直接参照《八层 HDI（1 阶、2 阶、3 阶、任意阶）叠层阻抗》技术文

档。

结合上述10层各阶HDI叠层与工艺特性来看，在当前消费电子终端领域，10层、12层Anylayer（任意阶）HDI已然是高端终端的主流应用规格。相较于1-4阶常规HDI，Anylayer任意互连工艺凭借超高布线密度、极致轻薄化结构、层间互连灵活的核心优势，广泛应用于高端智能手机、智能穿戴、AI终端等精密电子产品。

苹果是全球首家规模化商用Anylayer HDI主板的手机品牌，自iPhone 4S机型首次搭载10层5阶Anylayer HDI主板（5次激光打孔工艺）后，这项高端HDI技术快速普及。华为、OPPO、小米等国内主流手机厂商相继跟进，将Anylayer HDI工艺应用于旗舰机型主板设计，全面提升终端产品的集成度与性能表现。

纵观苹果手机主板的技术迭代历程，主要历经四个核心发展阶段，引领了行业PCB工艺升级方向：第一阶段为传统普通多层PCB板，工艺成熟、布线密度较低；第二阶段为1-3阶常规HDI板，主流层数为8-12层，大幅提升线路集成度；第三阶段以iPhone 4S为里程碑，首次导入5阶10层Anylayer任意互连HDI工艺，打破传统阶数HDI的布线局限；第四阶段以iPhone X为技术拐点，创新性引入SLP类载板工艺，并自2020年起，苹果全系出货机型均全面搭载SLP类载板，完成从高端HDI到类载板的技术升级。

在生产制程与成本层面，HDI主板的工艺难度、制造成本与盲孔阶数高度挂钩，呈现正向递增规律。HDI盲孔阶数每提升一阶，激光钻孔、压合整平、阻抗管控等制程要求更为严苛，工序复杂度与加工难度同步提升，整体制造成本也随之递增。而10层Anylayer任意阶HDI突破了传统1-4阶HDI的层间互连限制，需要多次精准激光打孔、全层精细化阻抗仿真与管控，因此工艺成本远高于常规多阶HDI产品，属于高端精密PCB制程范畴。

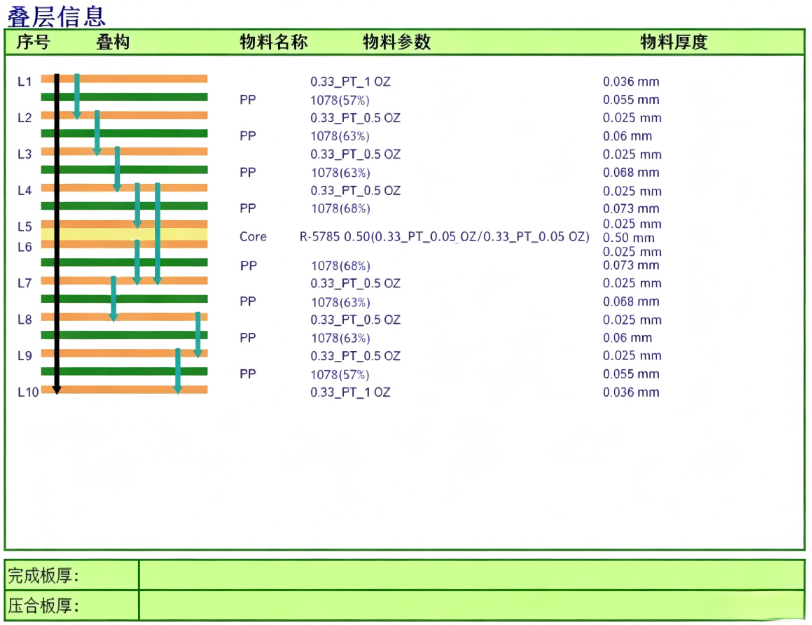

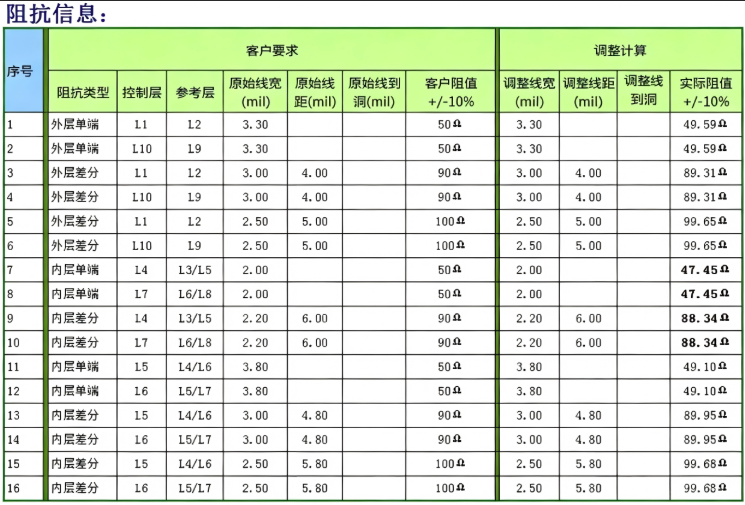

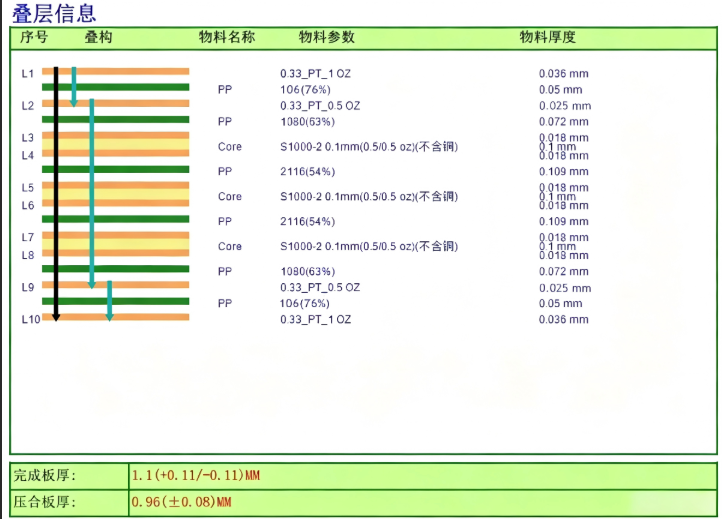

如下图为百能云板常规十层二阶HDI叠层结构：

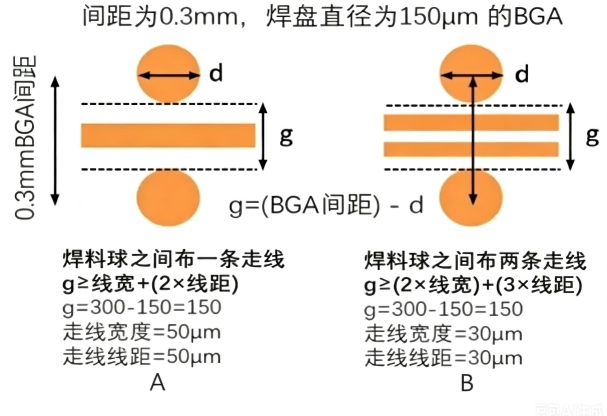

当前主流高端 HDI 电路板采用减成法工艺生产 ELIC 全层互连（Anylayer 任意阶）板材。随着终端产品集成度持续升级，高端 Anylayer HDI 对线路制程提出更高要求，线宽线距规格需由 50μm 缩小至 30μm 区间；传统任意阶减成电镀工艺已无法满足超细线路加工需求，必须切换半加成法工艺实现量产。半加成法本是 IC 载板成熟量产工艺，采用该工艺制作、性能趋近载板标准的 HDI 板材，行业统一命名为 SLP 类载板（Substrate-Like PCB）。

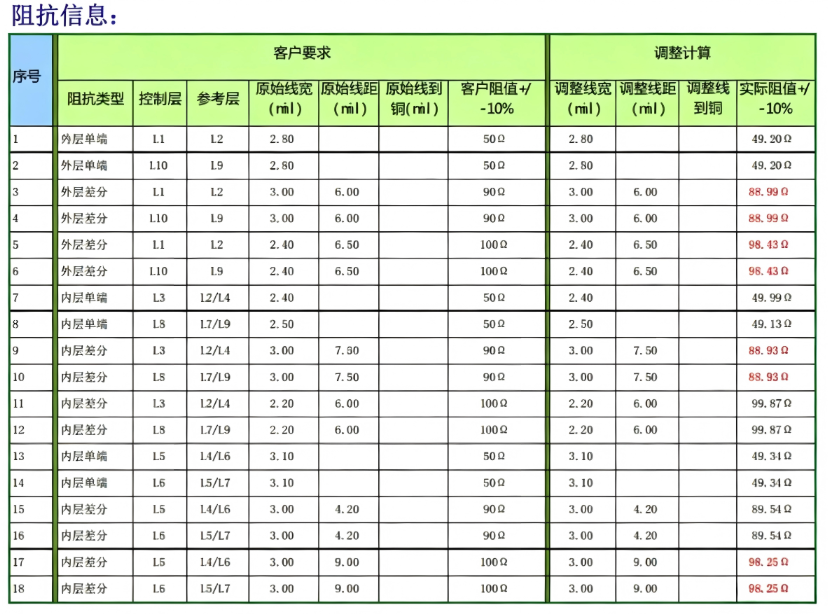

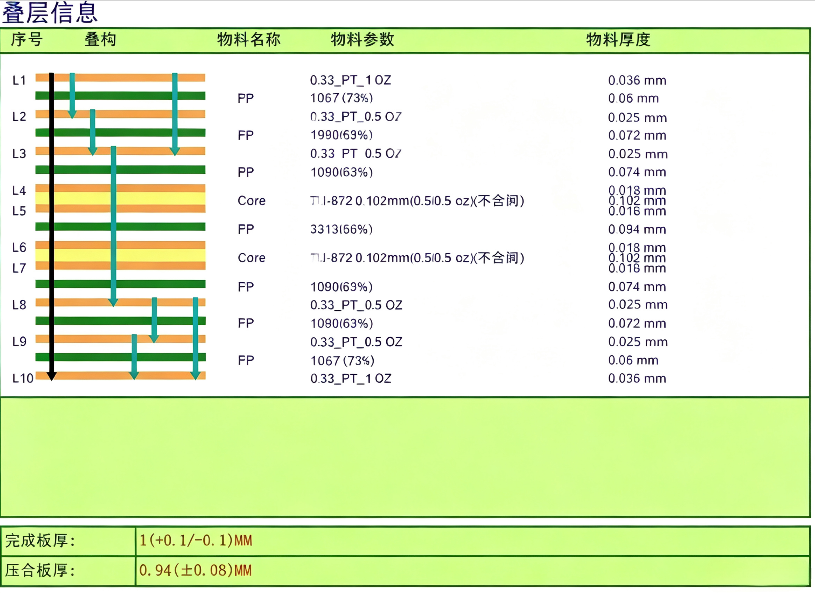

如下图为百能云板常规十层三阶HDI叠层结构：

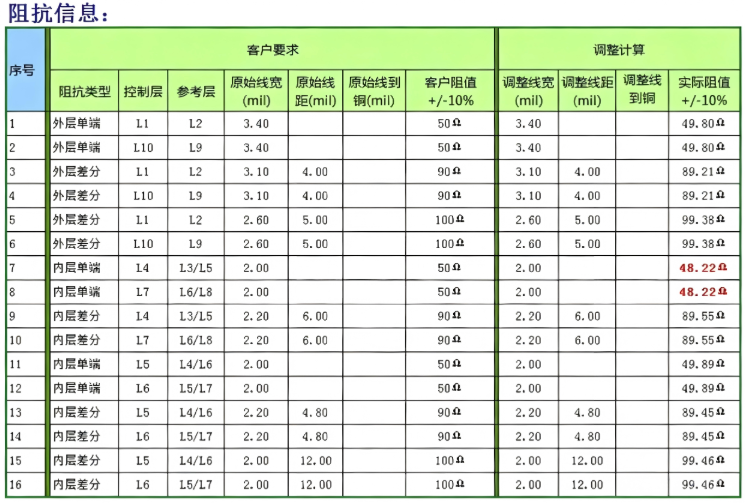

如下图为百能云板常规十层四阶HDI叠层结构：

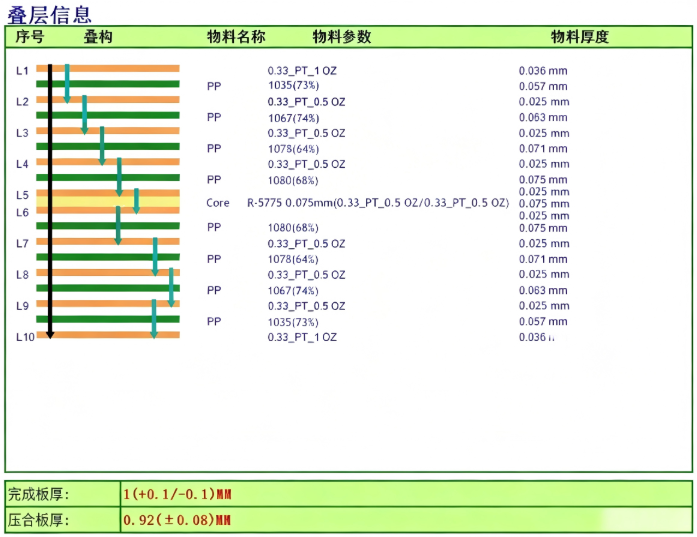

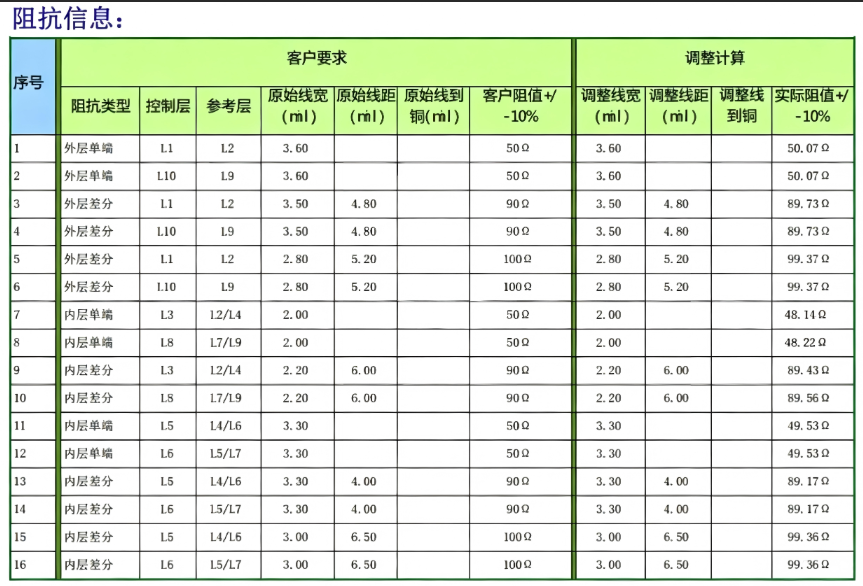

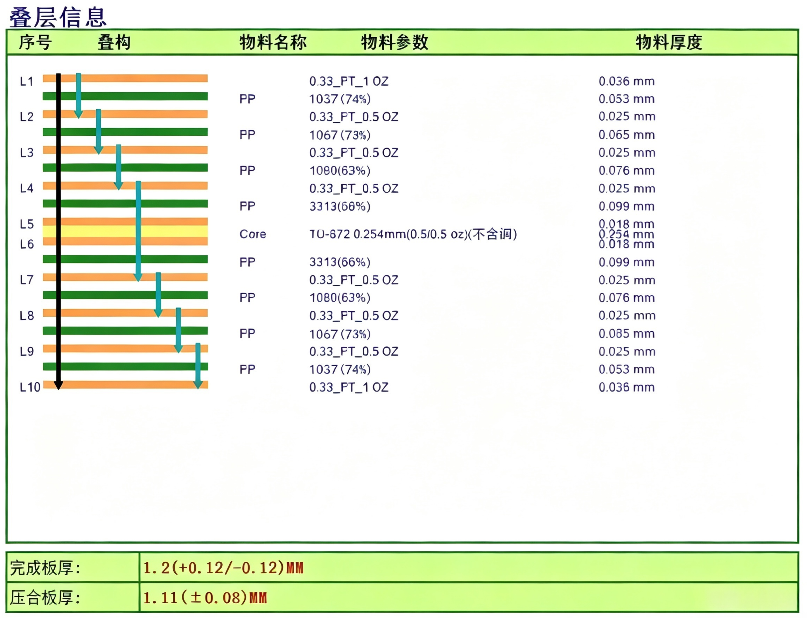

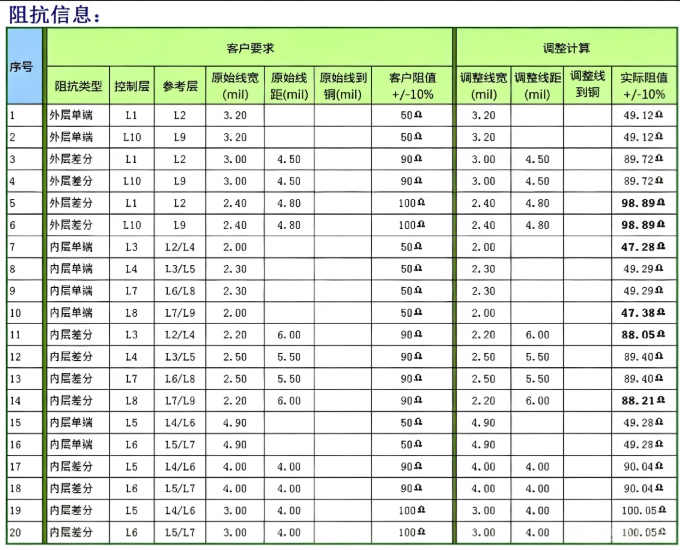

如下图为百能云板常规十层Any Layer（任意阶）HDI叠层结构及阻抗信息：
