百能云板4层软硬结合板：高端医疗内窥镜PCB高可靠国产化核心方案

在微创诊疗加速普及的当下，医用内窥镜已成为高端医疗装备中增长最迅猛、国产替代需求最迫切的品类之一。随着内镜向微型化、超高清、高柔性、高稳定性持续演进，传统“硬板+软板+连接器”分体式PCB方案在动态弯折、高速传输、长期可靠性等方面的先天短板日益凸显，成为制约国产高端软镜临床落地的关键瓶颈。百能云板依托客户产品需求，自研4层医疗级软硬结合一体化方案，从基材选型、结构设计、制程管控到多场景临床验证，为高端内镜设备提供真正可合规、可量产、可替代进口的核心线路支撑，助力国产高端医用内镜实现自主化跨越。

市场与政策双轮驱动，高端内镜核心部件国产化迫在眉睫

国内医用内窥镜市场持续放量。2025年中国内窥镜系统市场规模已达125亿美元，预计2026年增至138亿美元，2030年有望突破220亿美元，年复合增长率达12.5%，远超全球平均水平。但国产化进程呈现明显“结构失衡”：硬性内镜国产化率已达46%，而软性内镜受制于工艺壁垒和可靠性门槛，国产化率尚不足25%，核心线路板、高速传输组件等关键零部件长期依赖进口。出口端则释放积极信号——2025年国内内窥镜出口金额44.7亿元，同比增长32.48%，表明国产高端内镜已具备国际竞争基础。

政策端持续加码。2025年国家三部委联合启动高端医疗装备推广专项，多款国产内镜纳入国家级重点推广清单；《4K荧光高端国产医用内窥镜全国临床应用评价专家共识（2025）》明确指出，国产高端内镜核心性能已全面对标国际先进水平，为核心零部件国产替代扫清政策与临床障碍。

与此同时，内镜技术迭代对PCB系统提出全新挑战：4K超高清影像芯片要求高速低损耗传输，导管反复弯折要求柔性段超高耐久，反复消毒要求材料极致耐候。传统分体方案长期受困于连接器脱落、信号衰减、结构冗余、动态工况不稳定等工程痛点，术中画面卡顿、噪点甚至信号中断屡见不鲜，已无法满足高端微创手术的临床刚需。

方案核心：一体化刚柔架构，系统性破解内镜工程难题

百能云板4层医疗级软硬结合板，摒弃传统分体组装模式，采用刚柔一体化压合工艺，全流程遵循医疗器械合规标准设计，经多轮可靠性验证、批量量产检验及多中心临床落地，从硬件底层根本性解决结构性缺陷。

1. 医疗级基材体系，从源头保障安全与合规

医用内镜电路板直接关乎诊疗安全，对离子污染控制、耐温稳定性、电气可靠性及全程可追溯性要求远超工业级PCB。本方案刚性层采用联茂IT180F基材（Tg≥180℃），具备高耐热、低介电损耗、抗热变形优势；柔性层搭配生益SF305基材，确保极致尺寸稳定性；配套医疗级超低离子污染粘结片，杜绝有害离子析出，避免体液接触及高温高湿工况下的漏电、腐蚀风险。

全制程严格契合ISO 13485医疗器械质量管理体系及IEC 60601-1医用电气安全国际标准，成品可靠性达IPC-6013 Class 3最高等级及医疗专项增补标准。所有量产工艺参数、基材批次、检测数据全程建档留存，可直接用于NMPA、FDA医疗器械注册送检，无需补充第三方检测，大幅缩短产品注册周期。

2. 精密工艺参数，兼顾微型化与高性能

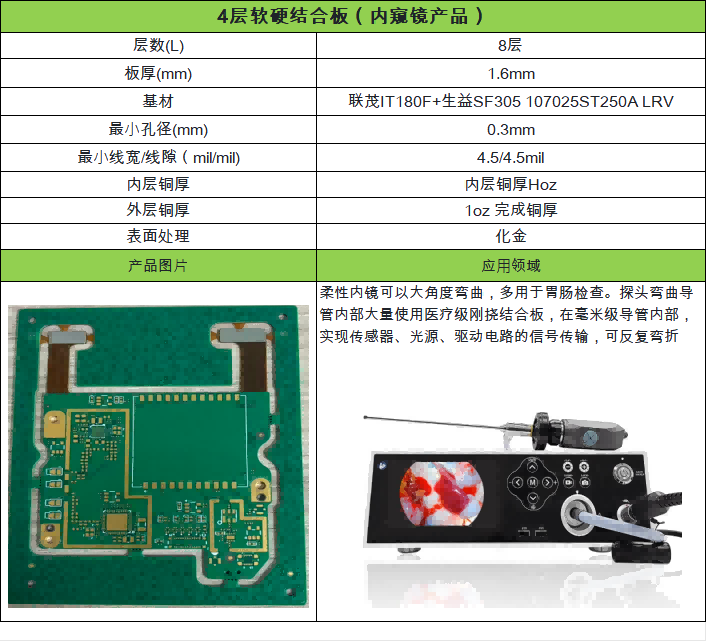

依托高精度制程能力，产品核心规格如下：

关键性能突破：

无缝压合结构，彻底消除连接器松动隐患；

超薄板体可嵌入≤6mm内镜导管——在国产儿童胃镜项目中，助力探头外径从5.8mm缩减至5.2mm，显著降低患儿创伤；

IT180F基材耐受3次以上260℃回流焊，无分层、无变形；SF305柔性基材在高温高湿环境下尺寸零漂移，杜绝术中画面失真；

0.3mm激光微孔实现单板集成影像、光源、传感多路信号，在国产胆道镜项目中线路集成密度较分体方案提升40%；

4.5mil精细走线+阻抗管控完美适配MIPI 2.5Gbps/lane高速传输，实测眼图张开度超75%，4K影像全程无串扰、无噪点；

外层厚铜稳压供电，驱动回路压降低于50mV，彻底规避术中光源闪烁；

ENIG沉金工艺耐受200次标准戊二醛消毒循环，接触电阻稳定≤50mΩ，电阻变化率＜3%，较OSP工艺彻底解决反复消毒后氧化失效问题。

合规赋能实例：深圳某内镜初创企业借助本方案全套DFM分析、阻抗测试、X-Ray检测及离子污染报告，将PCB相关注册补正周期从8周压缩至2周，上市效率大幅提升。

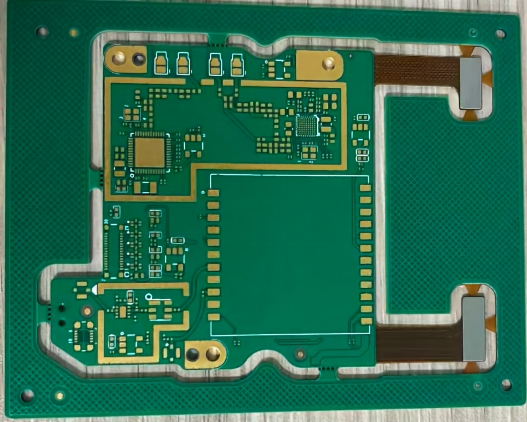

百能云板4层医疗内容窥镜软硬结合板

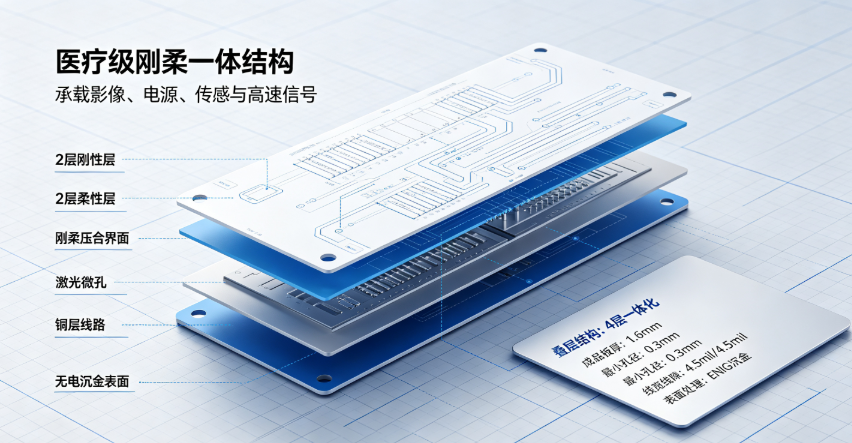

结构设计三维突破：微型化、弯折耐久、高速传输并行实现

区别于分体方案的结构性缺陷，一体化压合设计实现软硬区域无缝过渡，应力传导均匀，针对性解决三大核心难题。

高弯折耐久：柔性段在5mm弯折半径、1Hz频率下，＞12000次反复弯折无断裂、无分层，阻抗波动≤±5%。广州某三甲医院搭载本方案的胃镜设备，单台手术累计弯折超400次，信号误码率＜1×10⁻¹²；设备稳定运行28个月无信号故障，远超进口分体方案18个月即易发接触故障的行业现状。

极致空间利用率：刚性区域集中集成有源器件，柔性段厚度＜0.4mm，紧密贴合导管内壁。在国产超细经鼻胃镜项目中，探头外径压缩至4.9mm（行业主流5.4mm），患者插管疼痛VAS评分从5.2降至3.1，显著提升诊疗舒适度。整体线路空间占用仅为分体方案的60%，为多功能集成预留充足余量。

高速稳定传输：一体化架构可同时承载高清影像供电、300mA+光源驱动、2.5Gbps/lane视频传输及多路传感采集，彻底杜绝串扰。华东某内镜厂商整机满负荷测试显示，动态弯折状态下连续运行200小时，零丢帧、零误码，影像延迟稳定控制在33ms以内，完全满足高精度微创手术实时成像要求。

多中心临床验证：五大核心场景全面落地

目前，该方案已批量配套国内十余家主流内镜厂商，覆盖胃肠、耳鼻喉、胆道、泌尿、儿科五大微创诊疗场景，累计装机超8000套，临床实战验证性能稳定，可完美替代进口同类部件。

高清胃肠电子内镜：山东某三甲医院截至2026年7月，完成6000余例胃肠镜诊疗，全程无图像异常、无信号中断，成像清晰度与色彩还原度全面对标进口高端设备；一体化结构大幅简化组装流程，单台设备综合成本降低40%，实现高性价比国产化替代。

耳鼻喉超细内镜：上海某耳鼻喉专科医院采用2.7mm超细耳内镜，探头灵活可弯曲，视野无死角，单台手术平均时长缩短12分钟，显著提升微创手术效率。

胆道/泌尿介入软镜：北京某三甲医院泌尿外科数据显示，术中探头峰值弯折角度达280°，单台手术弯折超200次，4K影像全程稳定输出；经60次戊二醛消毒循环后，绝缘电阻仍＞100MΩ，电气性能与外观结构无异常，满足高频复用需求。

儿科专用超细内镜：重庆儿童医院采用5.0mm超细胃镜，完成6个月临床应用，覆盖82例低体重患儿，进镜成功率100%；术后不良反应发生率较进口设备降低28%，为儿科微创提供更温和安全的硬件支撑。

此外，该方案可灵活适配便携式影像手柄、微创介入传感导管等精密设备，拓展多品类高端医疗装备应用场景。

权威实测数据：全维度量化，可靠可溯

经第三方权威机构及自有实验室严苛检测，核心指标全面达标且优于医疗标准：

量产交付：万级洁净产线，精益合规可追溯

百能云板专属万级洁净医疗PCB产线，医疗级与工业级分区独立生产，全流程严格遵循医疗规范，保障批次稳定性与临床级可靠性。

研发阶段：免费提供医疗板专属DFM评审，提前规避信号完整性、应力集中、阻抗匹配等问题。杭州某内镜企业借助此服务，研发落地周期缩短40%，21天即实现原理图定稿到首样达标。

量产管控：执行“三同质控标准”（统一基材、设备、工艺参数），批次良率稳定98.5%以上，尺寸精度CPK＞1.67，达高端医疗装备顶级水准。

全链追溯：全制程数据加密存档，支持10年全链路可追溯，完全符合NMPA监管要求，配套完整检测资料，助力快速资质申报。

柔性定制：可按需调整柔性段长度、铜厚、沉金厚度、差分阻抗等，适配各类高端内镜定制化研发需求。

总结与展望

PCB作为内镜设备的“神经中枢”，直接决定成像品质、运行稳定性与临床安全性。传统分体方案与工业级板材已无法承载高端内镜的迭代需求。百能云板4层医疗级软硬结合板，以医疗级基材+一体化结构+精密制程+临床级验证+合规量产五大核心优势，精准攻克微型化、高弯折、高速传输、耐消毒、高稳定等关键痛点。

目前方案已实现多场景批量落地，综合性能对标国际进口，凭借高性价比、短注册周期、灵活定制、超高量产稳定性，切实填补国内高端软镜核心PCB国产化短板。未来，百能云板将持续深耕医疗精密PCB领域，迭代技术与合规体系，助力国产微创医疗装备加速进口替代与全球化布局。

诚邀行业伙伴开展深度技术共创与项目合作，共推高端医疗装备自主可控新征程。
