PCB铜块与铜柱嵌入式散热技术：设计应用、失效风险与工艺规范

在汽车电子、射频通信、航空航天、高密度计算及电力电子等领域，电子设备持续向微型化、高功率密度与长寿命高可靠方向演进，PCB板卡局部热流密度随之急剧攀升。传统散热手段受限于基材导热性能及结构瓶颈，已难以满足高功率器件的精准温控需求，成为制约高端设备性能释放与长期稳定运行的核心短板。在此背景下，铜块（Copper Coin）与铜柱（Copper Pedestal/Pillar）嵌入式散热技术凭借极低热阻、结构一体化及适配高端量产场景的优势，已成为高端PCB局部热管理的标杆解决方案。

常规FR-4基材导热系数仅为0.2～0.4 W/m·K，即便采用改性高导热板材，其上限亦不超过12 W/m·K。行业通用的铺铜加厚、散热过孔阵列、局部铜箔扩容等手段仅适用于中低热负荷工况，面对局部高热流密度场景，基材固有热阻将形成显著瓶颈，导致常规措施几近失效。纯铜导热系数高达380～400 W/m·K，通过在PCB高热区域嵌入实心铜块或铜柱结构，可构建直通式、低损耗垂直导热通路，从根源上突破基材限制，高效疏导器件集中热量。

当前IPC-2221、IPC-6012等核心行业标准虽未针对嵌入式铜块、铜柱设置专属细分条款，但此类金属嵌件作为PCB结构的一部分，仍需全面遵循现有通用规范，并在设计、制程与验证环节执行更严格的管控。

一、设计应用

PCB铜块与铜柱嵌入式散热结构的核心原理，是利用纯铜超高导热特性（约380 W/m·K），相对于FR-4基材（约0.3 W/m·K）实现三个数量级的导热性能跃升，在MOSFET、IGBT、大功率LED、射频功放等高热流器件底部构建无介质阻隔、低热阻的垂直导热通道。该结构可将器件工作产生的集中热量快速从PCB表层、内层传导至底层散热平面、外置散热器或设备机壳，有效降低器件结温，抑制高温老化失效，显著提升设备全工况运行可靠性与使用寿命。

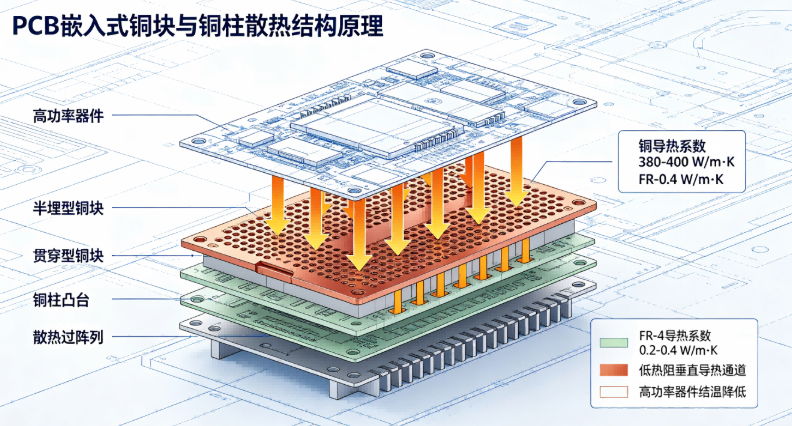

1.1 核心散热机制

嵌入式铜结构利用纯铜的极高体导热率，在局部区域替代低导热FR-4介质，形成从热源到散热端的低阻抗热流路径。其垂直导热效率远超常规平面铺铜或过孔阵列，尤其适用于热源集中、温差梯度大的高功率场景。

1.2 主要设计类型

依据热负荷等级、安装需求及导热精度，行业主流嵌入式铜散热结构可分为五类，各具差异化的散热特性与工艺难点：

（1）埋嵌铜块（Embedded Copper Coin）

通过多层板压合工艺将实心铜块埋嵌于基材内部，分为半埋型和贯穿型：

半埋型铜块：单端面与PCB表面齐平，另一端埋设于板内，结构平整，适配常规SMT工艺，适用于单面导热、双面贴装的通用高功率板卡。

贯穿型铜块：贯穿PCB全板厚度，形成无阻断直通导热通路，导热损耗极低，专为厚板、超高局部热流密度的特种PCB设计。

该结构广泛应用于高层数精密板、大功率射频电路及车载功率电子，无需改动板卡外形即可大幅提升局部散热能力，量产适配性强。

（2）板面铜柱凸台（Copper Pedestal）

铜柱为板面微凸起式立体导热结构，可彻底消除器件散热焊盘与导热结构之间的FR-4介质层，最大限度压缩接触热阻，极限导热性能优于埋铜块。微凸铜柱可直接对接器件散热焊盘、外置散热片或液冷接口，是极低热阻、高精度热管理场景的首选。但其制程复杂度高、尺寸公差管控严苛，对共面性、锡膏量及回流焊温区匹配度要求极高，工艺偏差易引发虚焊、空洞等批量质量问题，仅适用于高端精密散热场景。

（3）热电分离铜基板凸台

通过独立铜凸台实现电路层与导热层的物理完全隔离，杜绝电气串扰，实现近零热阻导热，导热系数趋近纯铜（380 W/m·K）。强制设计规范要求：凸台须独立布设，严禁与通电线路、焊盘或导电铜箔形成电气连接；最小成型尺寸不低于1 mm×1 mm；所有导热凸台必须完全连通底部整板铜基材，确保导热通路完整。该结构专为大功率LED、COB光电器件等高发热、高导热精度要求场景设计，可有效解决光电器件高温光衰与热失效问题。

（4）芯片级铜柱凸点（Copper Pillar Bump）

属封装级先进散热结构，通过微纳米级铜柱凸点直接键合芯片与基板，可集成热电复合材料实现主动控温，精准解决芯片局部热点集中发热问题。其尺寸精度极高、热响应迅速，广泛应用于倒装芯片及高端微电子封装，适配消费电子、精密工控设备对小型化与超高散热效率的双重需求。

（5）阶梯式铜币结构

采用差异化阶梯截面设计，增大散热表面积与基材结合面积之比，在有限空间内最大化热扩散与热传导效率，结构紧凑且抗温变能力强，适用于微型精密设备及航空航天等空间受限、工况严苛的特殊场景。

1.3 适用场景与方案优势

当PCB局部热流密度超出加厚铜箔、全域铺铜、高密度过孔或外置散热片等常规工艺承载上限，且经热仿真与样机实测验证器件结温仍超出规格阈值、存在高温失效风险时，应优先采用铜块/铜柱嵌入式散热方案。核心应用场景包括：

汽车电子：发动机控制单元（ECU）、大功率LED车灯、电池管理系统（BMS）等高负载高可靠部件；

电力电子：储能变流模块、大功率工业电源、IGBT功率模块等大电流高热耗设备；

通信射频：5G/6G基站射频功放、高频天线板，同步解决信号完整性与局部高热难题；

高端消费电子：旗舰笔记本、智能手机CPU/GPU核心散热，通过嵌入式铜结构将热量快速传导至金属中框与背板；

航空航天与军工：机载、星载、舰载高可靠设备，适配高低温交变与长期连续工作等严苛环境。

相较传统方案，嵌入式铜结构优势显著：常规密集过孔占用大量布线资源且存在边际效应，高热下基材热阻成为瓶颈；导热树脂填孔受限于材料导热系数（仅7～10 W/m·K），散热能力有限。而嵌入式实心铜结构直接替换局部FR-4介质，热阻大幅降低，热量导出效率提升数倍至数十倍，完美适配超高热流密度工况。

二、失效风险与成因分析

铜块、铜柱嵌入式结构虽大幅提升散热性能，但因铜、FR-4及硅芯片三者材料物性差异及特殊制程工艺，会引入多维度可靠性风险。结合行业量产失效案例与可靠性测试数据，核心失效模式及诱因可归纳为以下九类：

2.1 热机械应力疲劳失效（核心诱因）
材料热膨胀系数（CTE）失配是最根本的可靠性隐患：纯铜CTE约17×10⁻⁶/°C，FR-4约14×10⁻⁶/°C，硅芯片仅2.6×10⁻⁶/°C。在回流焊高温冲击、温循及长期发热工况下，三者形变不一致，在铜与基材界面产生持续循环应力，长期累积将导致不可逆损伤。典型失效包括：大尺寸非对称铜结构边角应力集中引发树脂开裂、分层、铜块崩裂或内层线路断裂；车载频繁温变下界面脱粘分离；芯片级铜柱凸点应力过载导致芯片破裂。优化措施包括优化圆角过渡、引入钼铜或钨铜低CTE过渡层，以均衡界面形变、抑制裂纹萌生。

2.2 压合工艺缺陷
嵌入式铜结构改变半固化片（PP）树脂的流动浸润特性，参数不当将产生隐蔽性内部缺陷：

界面空洞与结合力不足：开槽尺寸不当、PP选型失配、压合温度/压力/保温参数不合理，会导致树脂无法完全填充铜块与槽壁间隙，形成缺胶、气泡或粘接不良。此类缺陷在温循、湿热老化后扩大，最终引发分层、绝缘失效或铜块脱落。实测表明，槽壁粗糙度Ra＞0.8 μm时空洞率可达12.7%，经百次温循即出现微裂纹。

树脂溢胶污染：过度溢胶覆盖铜块接触面，形成绝缘胶层，增大接触热阻并降低可焊性，造成虚焊或散热失效，需通过精密研磨与等离子清洗去除。

2.3 钻孔与电镀制程缺陷
铜质嵌件与FR-4硬度差异大，钻孔易出现钻头偏移、孔位超差、孔壁粗糙及铜材崩边。后续电镀时粗糙孔壁导致镀层不均、结合力弱，形成裂纹、分层或脱落，在温变与振动下易断路。量产中需针对嵌铜区域单独优化钻削参数，并强化孔壁质量全检与金相切片抽检。

2.4 板面平整度超差
铜结构平面度与共面度直接决定SMT良率与散热稳定性，行业管控标准为平整度误差≤±50 μm。凸出超标破坏共面性，引发虚焊；下陷过深则导致锡膏填充不足、空洞率飙升，导热接触不良。平整度缺陷源于压合形变、研磨不均或板材翘曲，需贯穿压合、精密研磨与表面处理全流程管控。

2.5 邻近金属化孔应力失效
大尺寸嵌铜结构改变局部温场与热膨胀特性，使周边金属化过孔、插件孔承受额外应力。高层数厚板及频繁温变下，易出现孔壁镀层开裂、孔角崩裂或分层，破坏互连可靠性。设计阶段应通过热力耦合仿真校核应力，确保铜结构与金属化孔边缘间距≥1.2 mm，规避应力叠加。

2.6 局部刚度过高引发机械应力集中
实心铜嵌件刚性远高于FR-4，会提升局部硬度，改变整板挠曲特性，使周边焊点和线路成为应力集中区。在振动、冲击与温循复合工况下，易发生焊点开裂或线路断裂，对航空航天、车载等高动态载荷场景影响显著。需通过前期力学仿真优化铜结构布局，均衡整板刚性。

2.7 SMT组装工艺适配缺陷

纯铜高热容会显著扰动回流焊局部温场，使铜结构区域与普通基材区的升温速率、峰值温度差异过大，引发枕头效应、焊料润湿不良、空洞或锡塌等缺陷。凸起式铜柱对温场扰动尤为敏感，需针对性优化钢网开窗、锡膏量及回流曲线，匹配铜材热特性。

2.8 散热性能渐进退化

界面热阻升高：导热界面材料（TIM）在高温高湿、冷热交变下老化干涸或相分离，导致界面热阻攀升，散热效率衰减，器件结温持续升高直至过热失效。

铜面氧化腐蚀：裸露铜结构若未做防护处理，在湿热或盐雾环境下快速氧化，形成低导热氧化层，削弱辐射散热并增大接触热阻，持续劣化导热通路性能。

2.9 电气隔离与绝缘失效
常见误区认为散热铜结构可豁免电气间距规范，但IPC-2221对导体间距、绝缘厚度的要求完全适用于铜嵌件。若间距不足，长期工况下易诱发CAF导电阳极丝生长、介质击穿、绝缘电阻下降或漏电流超标，严重时导致短路烧板。此为大功率PCB电气失效的重要诱因，须严格遵从规范设计。

三、工艺规范与核心管控要点

嵌入式铜块、铜柱散热PCB属结构增强型特种板，需在标准多层板制程基础上增设专属精密工序，并落实设计、制程、组装及验证全流程管控，兼顾散热性能、可制造性与长期可靠性。

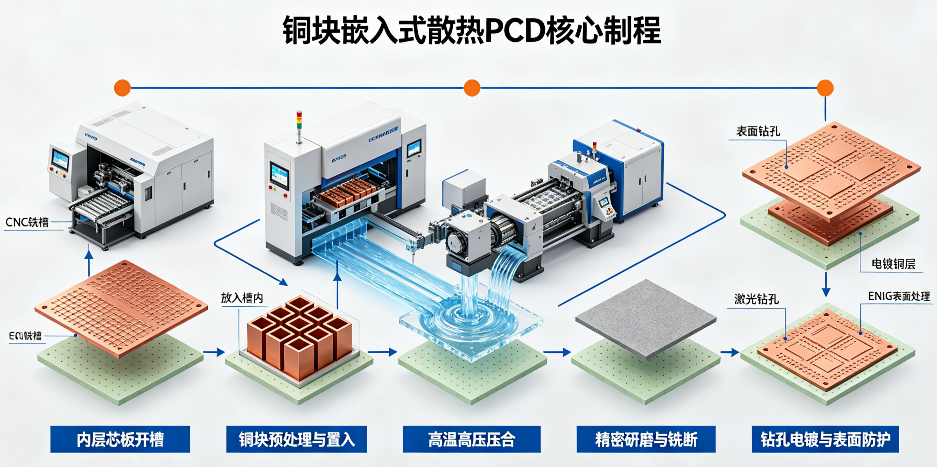

3.1 核心工艺流程

基于成熟量产工艺，标准化制程如下（各工序均设专属管控参数）：

内层芯板开槽与PP预处理：经CNC精密铣削完成预埋槽加工，管控槽位XY公差±0.15 mm、Z轴深度公差±0.1 mm，槽壁粗糙度Ra≤0.8 μm，预留树脂填充间隙；同步完成PP裁切、烘干除潮，杜绝含潮气泡。

铜块预处理与压合：铜块经抛光、除油、抗氧化预处理，精准置入开槽芯板，匹配专属压合温压曲线与保温时长，控制树脂流动与固化，确保完全浸润粘接，无缺胶、分层或偏移。

铣断整形与精密研磨：按电路设计对需电气隔离的嵌铜结构进行铣断；通过精密研磨去除溢胶与凸起偏差，使平整度控制在±50 μm以内，满足SMT高精度贴装要求。

差异化钻孔与电镀：针对嵌铜区域优化钻孔参数，规避偏移与粗糙；电镀重点管控铜-基材交界处的镀层均匀性，消除尖角与偏薄缺陷。

外层图形与表面防护：完成外层线路与阻焊制程；对裸露铜结构实施ENIG（化镍金）、化学镀镍磷、镀银或OSP等防护处理，防止氧化腐蚀，提升可焊性与耐候性。

3.2 关键设计规范

结合IPC标准与量产经验，制定四项强制设计规范：

热电分离凸台：必须独立布设，严禁与任何通电导体电气连通；最小尺寸≥1 mm×1 mm；所有凸台须贯通至底部接地铜基材。

金属化孔隔离：铜结构周边布设插件孔或过孔时，采用“先大孔树脂塞孔、后精加工成品孔”的两步工艺；孔边缘与铜结构边缘最小间距≥1.2 mm，杜绝连通或应力叠加。

辅助散热过孔优化：在器件焊盘与铜结构衔接区域布设高密度填铜过孔阵列，构建垂直辅助导热通路；孔径、间距及密度需经热仿真迭代优化，平衡散热与布线资源，避免过密导致的板材脆化或空洞。

整板对称结构设计：优先采用对称式铜结构布局，均衡热膨胀形变与应力分布，避免回流焊翘曲、温循分层或单边应力集中，提升整板结构稳定性。

3.3 可靠性验证与质量管控

依据IPC-6012、IPC-2221，建立全维度验证体系，所有嵌入式铜结构PCB须通过以下测试方可量产：

界面结合力：288℃、10 s漂锡热应力测试，及-40℃～125℃、500～1000次温循测试后，界面无分层、裂纹或脱粘，电性无衰减。

热阻性能：采用稳态热阻与瞬态热阻双重测试，确保实测散热性能与仿真指标一致。

平整度全检：激光共面扫描100%检测，误差≤±50 μm。

孔壁金相切片：对铜结构周边金属化孔抽样切片，确认镀层连续、厚度均匀，无裂纹或分层。

电气绝缘：检测绝缘间距、介质耐压及绝缘电阻，完全符合IPC-2221，杜绝CAF生长或介质击穿。

3.4 设计与制造协同原则

铜块/铜柱嵌入式散热属于PCB架构级核心设计，绝非布线收尾阶段的补救措施。项目前期须联动热设计、结构、电路、制程及SMT多团队协同评审，将铜结构布局、尺寸、工艺适配性与可靠性纳入整板一体化设计体系。通过前置热力-力学耦合仿真，预判应力集中、温场不均及制程难度，迭代优化方案，在散热性能、可制造性、组装良率与长期可靠性间实现最优平衡，从源头规避批量失效风险。

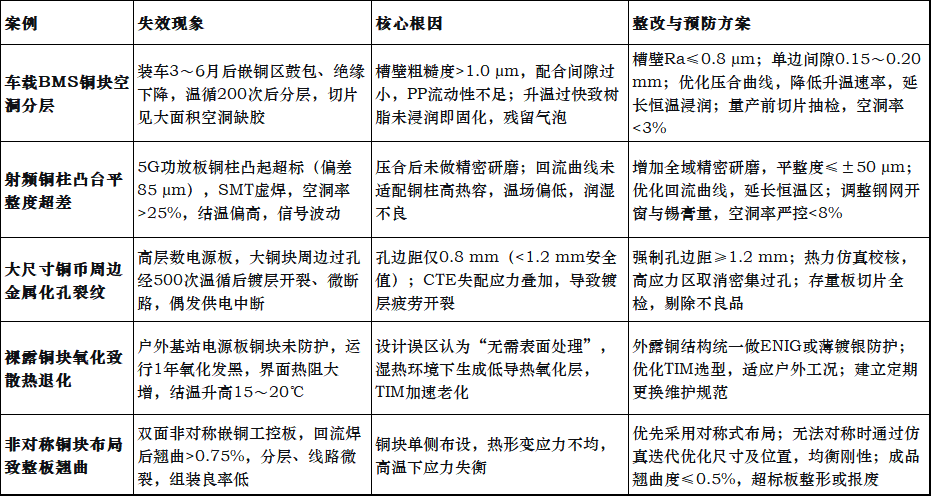

3.5 典型量产失效案例与整改方案

基于车载、通信、工业电源等领域实战经验，汇总高频失效案例及针对性对策：

四、总结

铜块与铜柱嵌入式散热技术，是突破传统PCB散热瓶颈、解决局部高热流密度难题的核心手段，可显著降低高功率器件结温，抑制高温老化与应力失效，全面提升设备全生命周期可靠性。其中，埋嵌铜块结构平整度高、工艺兼容性强，适配常规SMT量产流程，兼顾性能与性价比；凸起式铜柱结构极致压缩界面热阻，实现顶尖导热效率，适用于超高精度、超低热阻场景，但制程精度与成本更高。

随着设备功率密度持续提升，嵌入式铜结构正向大尺寸、复杂化、高精度方向迭代，热应力失配、树脂空洞、钻孔电镀缺陷、平整度超差、金属化孔疲劳、SMT偏差及电气绝缘等可靠性风险同步加剧。此类风险具隐蔽性、累积性与批量性，常规检测难以提前排查，须依托设计、制造、组装、验证全流程标准化管控体系。

工程应用中，应坚持“前置设计、仿真赋能、工艺严控、全维验证”原则，在项目初期完成多团队协同规划，根据热负荷精准选型，通过仿真迭代优化结构参数与布局，严格遵循IPC规范及可靠性测试要求，最终实现散热性能、可制造性与长期可靠性的有机统一，保障高端电子设备在高低温交变、振动冲击及长期连续工作等严苛工况下稳定运行。
