陶瓷基板可靠性核心支撑：陶瓷PCB电镀工艺的底层逻辑与方案拆解

陶瓷线路板凭借卓越的导热性、极低的高频损耗、高绝缘强度及耐高温能力，广泛用于射频通信模块、大功率器件封装、高端LED载板及车载功率电子等领域。电镀作为陶瓷PCB后端制程中的关键工序，直接关系到基板的长期稳定性、元器件焊接可靠性及产品服役寿命。

陶瓷基板裸露铜线路若长期暴露于空气中，极易发生氧化、锈蚀、硫化等失效，进而引发断路、接触不良、信号衰减、焊接缺陷等故障。电镀工艺在铜线路表面形成致密、均匀的金属防护层，一方面有效隔离空气、湿气、粉尘及腐蚀介质，阻断铜基材的失效路径；另一方面改善焊盘平整度与可焊性，提升贴片、键合与组装的良率，是保障陶瓷基板高可靠性的核心手段。不同电镀材质与工艺在性能、成本及适用场景上差异显著，本文将系统解析陶瓷PCB两大电镀工艺模块，并对比主流表层电镀方案的特点与应用。

一、陶瓷PCB两大电镀工艺方向

陶瓷电路板电镀主要分为通孔孔壁电镀与表层金属镀层处理两大模块，二者功能互补，共同保障基板的电气互联与防护性能。

1. 通孔电镀——构建跨层导电通路

陶瓷基板经激光钻孔后，孔壁因高温热效应产生轻微熔融及晶态变化，形成绝缘粗糙界面，无法直接导通，须通过通孔电镀构建导电通道。

标准制程为：在孔壁涂布低粘度专用导电油墨，经高温固化形成附着力优异的导电基底；再通过电镀在孔壁均匀沉积纯铜层，完整包覆通孔内壁。该工序的核心作用是在基板上下层铜线路间建立低阻抗、稳定的导电通道，实现电流与信号的跨层传输，是多层陶瓷PCB立体互联的关键。通孔导电层普遍选用纯铜，兼具极佳导电性、附着力和力学稳定性，满足高频、大电流工况需求。

2. 表层镀层处理——防护与焊接适配

表层镀层处理针对外露铜质焊盘、导线及功能线路，通过电化学或化学置换方式沉积致密金属防护膜，核心价值体现在：

长效防腐抗氧化：完全隔离湿气、氧气及腐蚀性杂质，抑制铜材氧化、锈蚀与发黑，提升仓储耐候性及整机长期使用稳定性。

优化焊接性能：平整均匀的镀层改善焊锡润湿性与铺展性，避免虚焊、脱锡、焊盘脱落等不良，提升贴片、键合良率，适配精密微型封装需求。

二、主流表层电镀方案性能与场景对比

依据镀层材质、成型机理与工艺特征，业内形成六大成熟方案，在防护性、可焊性、耐磨性、成本及适用工况上各有侧重，可灵活选型。

1. 镀铜工艺（基底加厚）

成型原理：电解镀铜（外接电源电解沉积）与化学镀铜（药水催化自沉积）两类，适用于孔壁加厚及表层线路加固。

性能特点：导电阻抗极低，附着力强，厚度可控，结构强度高。

成本等级：极低。

核心优势：兼顾电气与力学性能，适配异形孔、细微线路，通用性强。

主要短板：无表层防护能力，裸铜易氧化，仅作基底加厚，不可直接作为成品表层。

适用场景：多层板通孔加厚、大功率线路补强、精密异形结构基板加工。

2. 浸锡镀层（化学置换锡）

成型原理：纯化学置换反应，无电解，在铜面沉积纯锡层。

性能特点：镀层平整，润湿性好，无铅环保，焊接稳定性良好。

成本等级：低。

核心优势：制程简单，良率高，性价比突出，符合RoHS。

主要短板：耐磨及耐候性一般，不适于长期存储或严苛工况。

适用场景：消费电子陶瓷基板、通用LED载板、常规功率器件，工况温和的中低端产品。

3. 化学镀镍沉金（ENIG）

成型原理：化学镀镍阻隔层 + 置换沉金表层，无电解，镀层均匀。

性能特点：抗氧化、耐腐蚀、可焊性持久，有效阻断铜迁移，高频信号稳定性优异。

成本等级：高。

核心优势：综合可靠性极高，长期存储不失效，焊接良率优异。

主要短板：金成本高，不适用于频繁机械摩擦。

适用场景：精密射频组件、高端芯片封装载板、军工及医疗级基板、高频高速器件、需长期仓储的高可靠产品。

4. 沉银镀层（化学置换银）

成型原理：银离子药水置换沉积，形成薄而致密的银层。

性能特点：低阻抗，高频导电优异，板面平整，加工周期短。

成本等级：中低。

核心优势：高频性能出色，制程高效，短期抗氧化良好。

主要短板：长效耐候性差，长期存放易氧化发黑。

适用场景：短期交付、快速贴片组装的中高端民用基板，常规高频模块（加工后尽快封装）。

5. 电解硬金镀层（加厚耐磨金）

成型原理：镍底层阻挡，电解加厚金层，调控硬度与致密性。

性能特点：高硬度、耐摩擦、抗插拔磨损，机械稳定性强。

成本等级：极高。

核心优势：承受反复压合、键合、插拔，兼顾导电与机械防护。

主要短板：制程复杂，成本高昂，常规民用性价比低。

适用场景：车载大功率电子、工业控制、航空航天配套，需长期频繁机械接触的严苛工况。

6. 通用电解电镀（多金属定制）

成型原理：基板作阴极，对应金属为阳极，通电定向沉积，兼容多种金属（镍、锡、金等）。

性能特点：厚度精准可控，一致性好，适配异形结构及厚镀层需求。

成本等级：中。

核心优势：兼容性强，覆盖通孔加厚与板面镀膜，满足定制化要求。

主要短板：需通电，工序较化学法繁琐，薄镀层场景效率偏低。

适用场景：高精度定制化基板、厚镀层或异形结构，特殊电气/防护要求的非标产品。

三、工艺总结与选型逻辑

电镀是决定陶瓷基板电气性能、防护能力与使用寿命的核心制程。通孔电镀保障层间互联，表层镀层承担防护与焊接适配。实际选型应综合考量使用工况、环境严苛度、焊接键合要求、信号频率及成本预算：

常规民用、成本优先：选用镀铜（基底）+浸锡方案。

短期交付、快速量产：沉银工艺性价比较高。

精密高频、长期可靠：优选化学镀镍沉金（ENIG）。

频繁摩擦、反复机械操作：电解硬金为最佳选择。

非标定制、特殊镀层要求：依托通用电解电镀实现灵活加工。

通过精准匹配电镀方案，可最大化提升陶瓷线路板的综合性能与服役寿命。

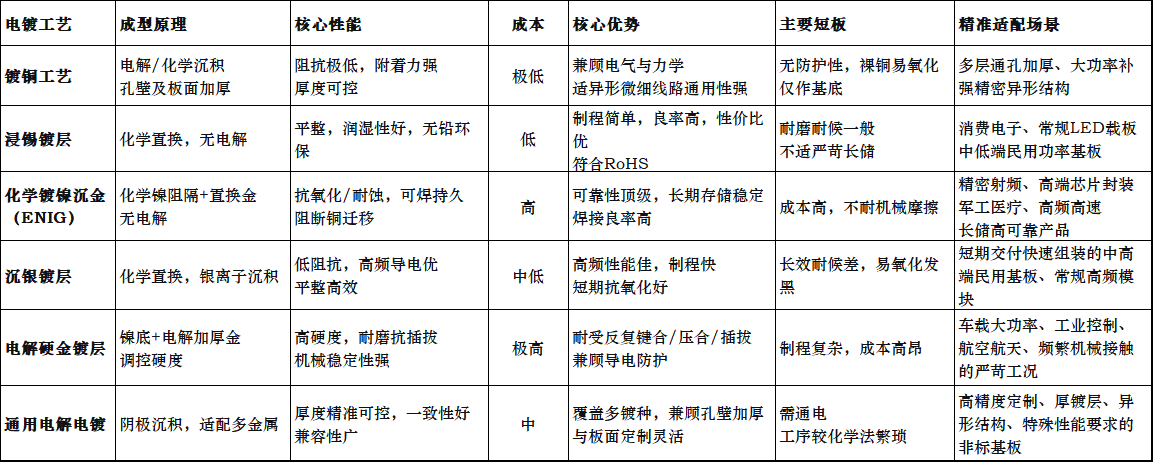

四、各工艺核心参数与适配场景对照总表

选型快速指引：基础控本 → 镀铜+浸锡；短期量产 → 沉银；高可靠长储 → 化学镍金；严苛摩擦 → 电解硬金；非标定制 → 通用电解电镀。合理选型是发挥陶瓷基板极致性能与寿命的关键。
