陶瓷与金属如何“强强联合”？详解DBC、AMB等核心金属化工艺

陶瓷与金属是高端制造领域中物性高度互补的两类关键材料。金属以其优异的塑性、导电和导热能力，胜任结构承载与电气互连；陶瓷则以高绝缘、耐高温、抗腐蚀、高硬度和低热膨胀等特性，在极端工况下保持稳定服役。然而，二者在化学键合、热膨胀系数及润湿性上差异悬殊，难以通过常规焊接直接实现可靠连接。

陶瓷金属化技术应运而生，其核心是在陶瓷表面制备一层附着牢固、性能稳定的金属薄膜，使绝缘陶瓷具备可钎焊性，进而实现陶瓷与金属构件的高强度、高气密性和高可靠性封接，成为异质材料复合制造的重要基石。该技术始于20世纪初，美国学者Charles W. Wood与Albert D. Wilson于1903年开展系统性试验，1905年获得首项专利，此后历经百年迭代，逐步走向工业化，现已广泛应用于耐高温精密器件、高端电子封装及真空电子设备等领域。

目前，行业已形成多条成熟的陶瓷金属化技术路线，主要包括钼锰烧结法、多种电镀工艺（镀金、镀铜、镀镍、镀锡）、激光辅助电镀（LAP）、直接覆铜（DBC）以及活性金属钎焊（AMB）等。不同陶瓷基材的表面特性、晶体结构和热学性能差异显著，其适配的金属化工艺、参数窗口及应用场景亦各有侧重。下文针对工业领域最常用的四类陶瓷基材，系统阐述其金属化工艺原理、关键参数及技术特点。

氧化铍（BeO）陶瓷——高热导率场景的钼锰烧结法

氧化铍陶瓷具有极高的热导率，是高功率散热器件的理想基材。针对该材质，行业最成熟、最通用的金属化方案为钼锰烧结法。

其工艺原理为：将钼粉、锰粉与专用金属氧化物助剂按特定比例配制成均匀浆料，涂覆于BeO陶瓷清洁表面，随后在高温烧结炉中恒温烧结，形成致密且结合牢固的金属过渡层。关键参数方面，锰粉质量占比须严格控制在10%~25%——锰的主要作用在于改善金属浆料对陶瓷基体的润湿性，促进金属相与陶瓷相的界面融合，显著提高金属薄膜附着力，从而保证器件封接的长期气密性与服役可靠性。该工艺与BeO陶瓷理化特性高度契合，成品兼具高导热和高封接强度，尤其适用于高热流密度散热组件。

氧化铝（Al₂O₃）陶瓷——规模化覆铜的首选DBC工艺

氧化铝陶瓷因性价比高、绝缘性能稳定、机械强度优异，成为工业应用最普遍的绝缘基材，其主流金属化方案为直接覆铜（DBC）工艺。该工艺无需额外中间层，可直接实现铜箔与氧化铝陶瓷的高强度结合，是功率电子基板制备的核心技术。

完整流程如下：首先对铜箔和氧化铝陶瓷进行除油、粗化和活化预处理，以提升表面洁净度与润湿性；然后将铜箔贴合于陶瓷表面，在含氧量受控的惰性气氛中梯度升温。当温度达到铜-氧共晶液相区间时，铜箔表层发生可控氧化，生成的铜基液相充分浸润Al₂O₃表面，实现初步结合；冷却阶段，界面处均匀析出Cu-Cu₂O共晶组织，形成致密的冶金结合界面，最终获得高强度的覆铜结构。该工艺界面结合强度高、导电导热性能优异、工艺一致性良好，适合大批量生产，广泛用于常规功率半导体基板和民用电子封装。

氮化铝（AlN）陶瓷——中高端散热场景的双工艺适配

氮化铝陶瓷热导率高于氧化铝，同时具备优异的绝缘性和更低的热膨胀系数，是中高端功率器件的理想散热基材。其金属化可选用DBC直接覆铜或AMB活性金属钎焊，依据工况灵活选型。

1. DBC工艺（需预氧化）

由于AlN属非氧化物陶瓷，原生表面化学稳定性高，难以直接生成浸润性良好的液相，故须增加预氧化工序：将AlN陶瓷置于约1200℃的高温可控气氛中，使其表面生成一层1~2 μm的致密氧化薄层，改善润湿性；随后按常规DBC工艺完成铜箔键合，实现覆铜结构。

2. AMB活性金属钎焊工艺

该工艺采用银铜钛合金（Ag-Cu-Ti）作为钎料，行业通用配比为Ag 67%~71%、Cu 28%、活性Ti 1%~5%。其中Ti元素为核心功能组分，可与AlN基材发生特异性化学反应，生成稳定的界面过渡层，有效解决异质结合难题。AMB成品界面强度更高、耐高温性更优，但也存在固有不足：陶瓷与金属热膨胀系数差异显著，界面易残留热应力，长期冷热循环下可能出现分层或脱粘。为此，工业化生产中常向钎料中添加SiC、Mo、TiN、Si₃N₄或Al₂O₃等功能性填料，以缓冲热失配、释放残余应力，显著提升器件的抗热震能力与使用寿命。

氮化硅（Si₃N₄）陶瓷——高可靠场景专属的AMB工艺

氮化硅陶瓷具有超高机械强度、优异的抗热震性、耐高温及抗老化性能，是高压、高可靠功率器件的优选基材。该材质仅适配AMB活性金属钎焊工艺，不适用于DBC工艺。

机理上，Si₃N₄陶瓷难以通过预氧化生成适合DBC键合的氧化层，故不满足直接覆铜条件；但作为氮化物陶瓷，其可与Ti、Cr、V等活性金属发生稳定反应，在界面生成连续致密的氮化物过渡层，为高强度结合提供保障。因此，AMB是其唯一成熟的工业化金属化路径。当前通用的Ag-Cu-Ti钎料体系虽适配性良好，但存在显著性能瓶颈——钎料液相线温度偏低且高温抗氧化能力不足，成品长期连续工作温度须低于755 K，在超高温度或长期高温服役场景下应用受限。

五、工艺选型总结与应用准则

陶瓷金属化工艺是功率半导体、真空电子、新能源电力模块及高端精密电子领域不可或缺的基础技术。实际选型应围绕陶瓷基材种类、额定工作温度、冷热冲击强度及长期可靠性四大核心依据，精准匹配工艺方案：

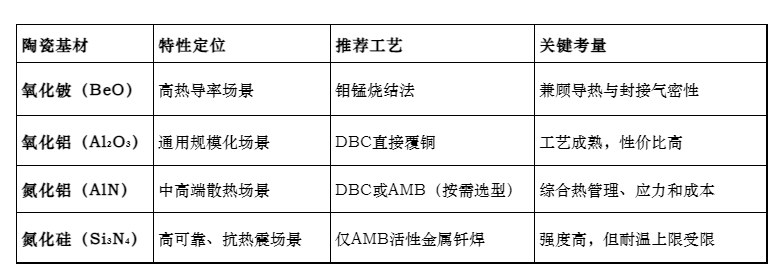

精准匹配金属化工艺，有助于在导热性能、界面结合强度、耐温能力及长期运行稳定性之间取得最佳平衡，是保障高端电子器件与电力模块高效可靠服役的关键所在。
