金刚石板产业迭代：从半导体加工耗材到芯片核心散热材料

随着AI高算力芯片与第三代功率半导体器件热流密度持续攀升，传统铜基散热和整机液冷方案已难以应对晶体管局部热点集中、瞬时热堆积等核心痛点。金刚石在半导体产业中的价值由此发生结构性重构——从传统依赖超高硬度的晶圆加工耗材，演进为凭借超高导热性能、直接服务于芯片服役阶段的核心热管理功能材料。

当前，高品质CVD金刚石薄片、薄膜及其复合材料已逐步导入芯片背面、GaN器件衬底、封装热扩散层等关键位置。行业核心逻辑清晰明确：金刚石并非替代风冷或液冷，而是在热量产生之初便就地摊平局部高温、降低芯片结温，与后端液冷系统形成协同散热体系，共同解决“后端有余而前端不足”的结构性热管理难题。

一、金刚石核心材料特性：硬脆加工与超高导热双重赋能

金刚石与石墨同为碳单质，性能差异源于晶格结构：金刚石中碳原子以正四面体三维致密晶格键合，结构稳定、键合强度高，兼具半导体产业稀缺的两大核心性能，并可精准适配芯片散热专属需求。

极致硬度：超高硬度使其能够精密加工硅、碳化硅、蓝宝石等半导体硬脆材料，长期作为晶圆切割、减薄、抛光、划片的核心耗材，满足精密制造对低损伤、高精度的严苛要求。

超高导热性能：金刚石依靠晶格振动（声子）导热，碳原子质量轻、键合损耗低。高品质CVD/单晶金刚石室温热导率可达1000–2200 W/(m·K)，高端产品突破2200 W/(m·K)，约为铜（≈400 W/(m·K)）的4–5倍、硅（130–150 W/(m·K)）的10倍以上，是当前商用导热性能最优的材料之一。

同时，高纯未掺杂金刚石为超宽禁带绝缘材料（禁带宽度5.47 eV），具备高绝缘、低介电特性，热膨胀系数（1.0 ppm/K）与硅芯片（2.6 ppm/K）高度匹配，可近距离贴合热源导热，规避金属材料短路风险，并显著提升热循环工况下的封装可靠性。

目前，金刚石逻辑芯片受掺杂工艺、大尺寸制备及产业生态短板制约，尚难规模化商用；而高端散热材料是当前确定性最高、产业化落地最快的方向。

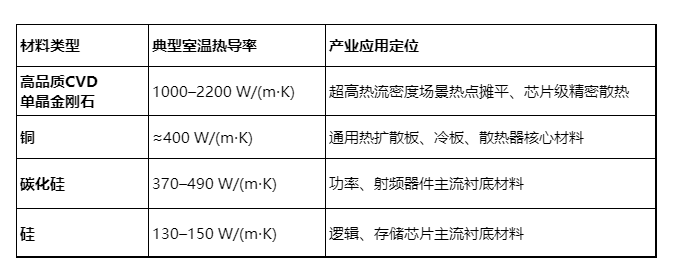

主流半导体材料室温热导率对比

二、人造金刚石两大技术路线：CVD适配高端散热场景

产业主流人造金刚石分为HPHT与CVD两大路线，应用场景壁垒清晰，半导体散热专属需求依赖CVD路线：

HPHT（高温高压法）：合成块状工业金刚石，产出单晶、微粉为主，产能大、成本低，但纯度、均匀性及缺陷指标无法满足芯片散热要求，主要适配切割线、砂轮等加工耗材。

CVD（化学气相沉积法）：通过气相逐层沉积生长，可制备高纯度、低缺陷、大尺寸金刚石薄膜/厚片，产品一致性及热导率稳定性优异，是芯片热沉、器件衬底散热的核心原料，也是国内企业重点攻坚方向。

三、传统应用：金刚石的半导体耗材属性

在散热场景落地之前，金刚石长期作为半导体晶圆制造的核心精密耗材，全程服务于晶圆成型、精加工及分片工序，仅以消耗型工具参与制造环节，不介入芯片服役过程，具备“随用随耗、工具属性、低附加值”特征。核心应用包括四类：

晶棒切片：金刚石金刚线高速切割硅、碳化硅晶棒，制备超薄晶圆，广泛用于光伏与半导体量产。

晶圆背面减薄：金刚石砂轮精密磨削晶圆背面，适配先进封装、3D堆叠及功率器件薄型化需求，直接关乎晶圆良率与封装可靠性。

晶圆划片：超薄金刚石划片刀实现低崩边、窄切缝高速分片，保障裸片成型良率。

CMP抛光修整：金刚石修整盘修复抛光垫表面形貌，解决孔隙堵塞、粗糙度衰减问题，稳定晶圆平坦化工艺精度。

四、产业变革：金刚石切入芯片前端核心散热链路

芯片完整散热路径为：晶体管热点 → 硅/GaN衬底 → 热界面层 → 封装结构 → 冷板/散热器 → 冷却液/空气。当前液冷方案仅优化后端散热，无法解决晶体管局部高热流密度堆积及前端散热路径过长的问题，导致芯片结温偏高、性能受限。

金刚石的核心价值在于补齐“热源端最后一毫米”短板——在热量扩散之前快速横向均热、纵向导热，从源头抑制热点温升。目前行业已形成四条成熟技术路线：

独立CVD金刚石热沉（已量产）：金刚石片经金属化、键合工艺贴合于芯片与封装盖板/散热器之间，快速摊平集中热点，降低局部热流密度，适配AI等高功耗芯片场景。

芯片背面金刚石集成（进阶封装）：在减薄晶圆背面键合或沉积金刚石膜，缩短热源与高导热材料距离，弱化硅层热阻，适配2.5D/3D先进堆叠封装。

GaN-on-Diamond衬底替代（高端场景）：剥离GaN器件原生碳化硅衬底，集成至金刚石衬底，实现热源零距离导热，适配航空航天、军工雷达、高端射频等高功率、高结温敏感场景。

金刚石-铜复合材料（高性价比主流）：掺杂金刚石微粉优化铜基材料性能，规避纯金刚石加工难、成本高的短板，热导率稳定在700–850 W/(m·K)，易成型、适配量产，是目前落地最快、应用最广的散热方案。

加工实践案例：在上述技术路线中，金刚石基板的精密加工一直是工程化落地的关键瓶颈。百能云板依托先进的金刚石基板加工能力，已在CVD金刚石散热片的金属化、激光精密成型及超薄开孔等环节取得实质性突破。其加工工艺可满足芯片背面集成与独立热沉对尺寸公差、表面粗糙度及金属层结合力的严苛要求，为多家封装厂商提供定制化金刚石基板样品，有效降低了界面热阻，推动了CVD金刚石从实验室样品向量产工程件的转化。

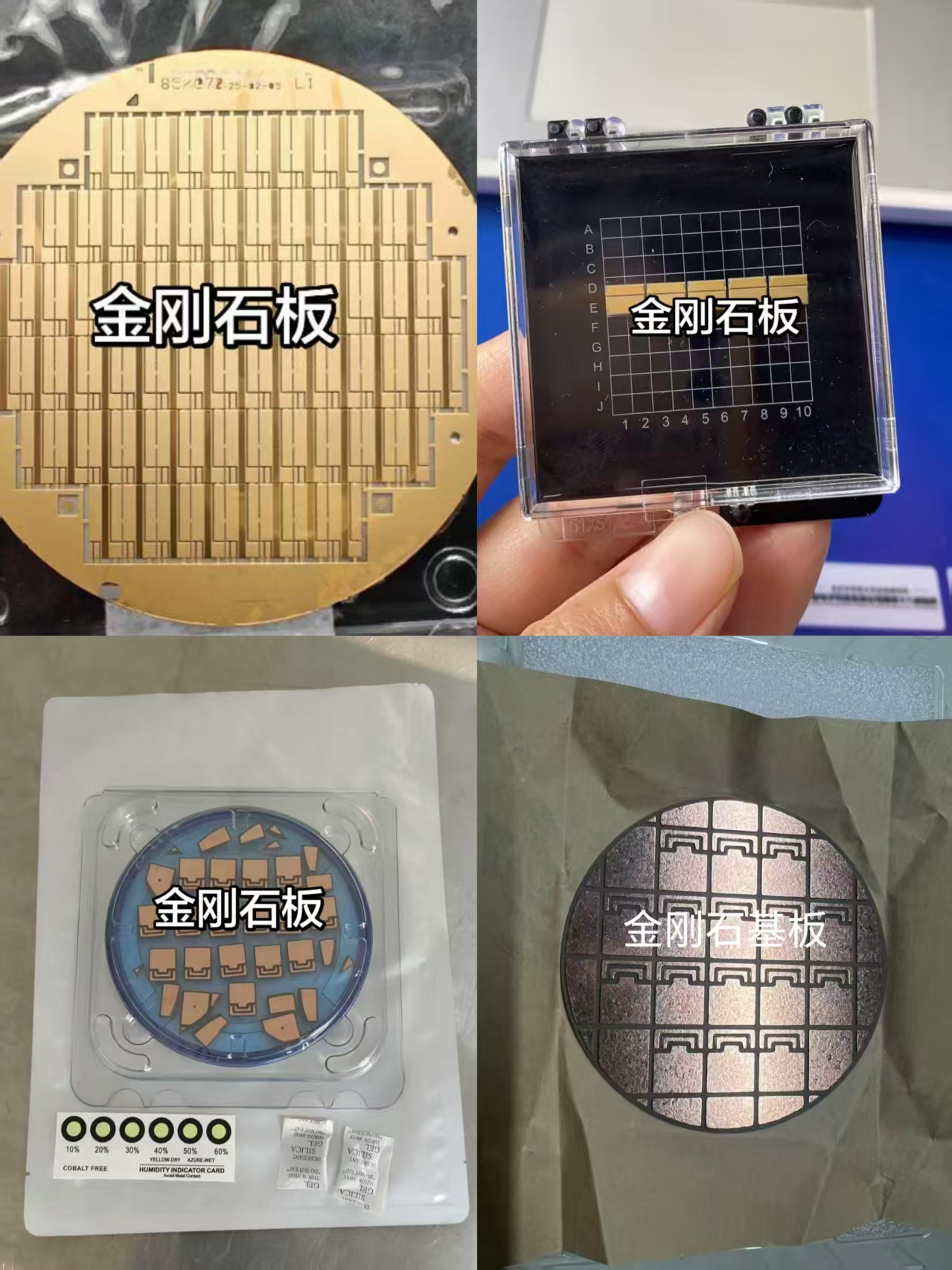

百能云板金刚石基板案例（欢迎咨询）

五、规模化落地四大核心瓶颈

金刚石材料理论性能优异，但规模化普及并不受限于热导率参数，而主要受制于工程化、可靠性与成本壁垒：

界面热阻为核心痛点：金刚石与硅、GaN、金属的键合界面易出现空洞、层厚不均、贴合不良等问题，产生高热阻，大幅削弱导热性能。低温活化键合、纳米金属键合是当前核心攻坚工艺。

大尺寸高一致性制备难度高：实验室小尺寸高导热样品技术成熟，但英寸级、晶圆级产品需兼顾均匀性、低缺陷及无裂纹，量产良率与成本管控难度极高。

加工与长期可靠性不足：金刚石硬度极高，精密成型、开孔、抛光难度大；同时与半导体材料热膨胀系数存在差异，热循环工况下易出现脱层、翘曲、开裂。百能云板在此环节通过优化激光切割参数与多步退火工艺，显著提升了金刚石基板的热循环稳定性，其加工方案已通过部分客户可靠性验证，为后续批量交付奠定了基础。

成本梯度限制下沉速度：高品质CVD金刚石成本偏高，难以快速普及消费级产品。产业化遵循“军工航天→高端射频/激光→AI服务器→高端消费电子”的梯度迭代路径。

行业成熟度的核心判定指标包括：大尺寸稳定供货能力、低热阻界面可控水平、长期热循环可靠性及客户批量复购验证。

六、国内金刚石半导体产业链分层格局

国内产业已形成“原料-耗材-高端功能材料-终端应用”完整分层体系，实现从低端耗材向高端半导体功能材料的价值跃升：

人造金刚石原料与微粉（产业底座）：代表企业为中兵红箭、黄河旋风、力量钻石、惠丰钻石。依托HPHT工艺规模化供应工业级单晶、微粉，支撑半导体耗材量产，但产品指标无法适配高端散热场景。

CVD金刚石散热材料（核心增量赛道）：代表企业为四方达、国机精工。四方达已实现英寸级高品质CVD散热片规模化供货，热导率突破2000 W/(m·K)；国机精工持续推进散热产品商业化验证，打通材料与封装适配链路。

半导体切磨抛精密耗材（传统优势）：代表企业为国机精工、三超新材、沃尔德。产品覆盖减薄/倒角砂轮、划片刀、CMP修整盘等，部分已批量出货，其余处于客户测试迭代阶段，是国产化核心支撑。

金刚石基材AMB工艺生产（加工生产）：代表企业为百能云板。 百能云板深耕AMB工艺多年，实现金刚石与厚铜层原子级冶金结合，界面结合强度＞30 MPa，远超行业标准。可承受 -40℃~150℃ 极端冷热冲击循环，杜绝分层、开裂、空洞等失效问题，轻松适配车规、轨交等严苛场景。

终端集成应用（需求端）：主体为先进封装、高功率射频、激光器件、AI服务器厂商，目前以方案验证、小批量导入为主，随工艺成熟持续释放增量。百能云板作为金刚石基板加工服务商，正积极融入这一终端应用生态，为上述厂商提供从基板定制到可靠性测试的一站式加工支持，加速CVD金刚石散热方案的工程落地。

七、产业总结与终极定位

当前算力散热体系呈现分层协同格局：机房空调管控环境温度，液冷管控机柜与冷板温度，热界面材料管控封装接触温度，而金刚石专属聚焦芯片热源端的热点管控，与现有散热方案互补而非替代。即便搭载金刚石散热结构，高功率芯片仍需后端液冷、冷板及CDU机组完成最终散热；其核心价值在于解决“后端散热充足、前端热堆积严重”的结构性短板。

本次产业迭代标志着中国人造金刚石的关键价值升级——从依托硬度的低端加工耗材，跃升为依托超高导热、高绝缘、高可靠性的高端半导体封装与热管理核心材料。未来赛道核心竞争力不在于实验室极致参数，而在于大尺寸量产能力、低热阻工艺水平、长期可靠性保障与规模化交付实力。随着AI算力芯片与第三代半导体渗透率持续提升，CVD金刚石散热材料必将成为高端半导体热管理的标配选项，为国产材料打开全新增量空间。
