HDI高密度互连PCB工艺全解析(含ELIC任意层工艺)

  • HDI PCB
  • ELIC任意层工艺
  • HDI高密度互连PCB
2026-08-19 15:22:06
168

HDI(High Density Interconnect,高密度互连印制电路板)以激光微孔(Microvia)和多层积层压合技术为核心,专为细间距VFBGA芯片的高效扇出布线而设计。行业内以HDI阶数(如HDI‑1、HDI‑2、HDI‑3……)衡量工艺等级,该阶数定义为PCB单侧外层积层中激光盲孔的堆叠层数,是区分HDI复杂度的核心指标。


在HDI体系中,ELIC(Every Layer Interconnect,任意层互连板) 属于最顶级的高阶工艺,也称Anylayer板,能够在任意两层之间直接建立互连,是HDI技术的进阶形态。



思考题1:为何VFBGA封装芯片必须采用HDI板扇出,而普通多层通孔板无法胜任?

VFBGA芯片的焊球间距极小(典型值0.4 mm),普通多层板依赖机械钻孔,其参数与细间距存在根本冲突:

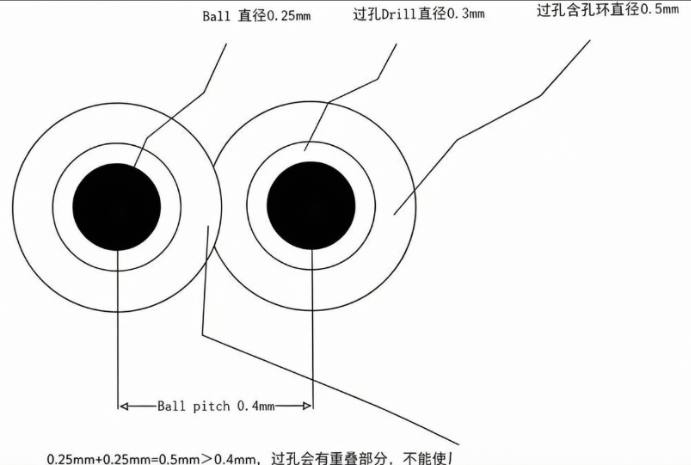

常规机械钻孔最小孔径为0.3 mm,加上焊环后过孔整体占位直径约0.5 mm,已大于0.4 mm的焊球间距。若强行布设,相邻焊盘与过孔必然重叠,引发短路,无法正常扇出。

由此衍生出行业通用判定规则:仅当BGA焊球间距 ≥ 0.65 mm 时,方可使用0.3/0.5 mm规格的机械过孔完成布线,无需HDI工艺。

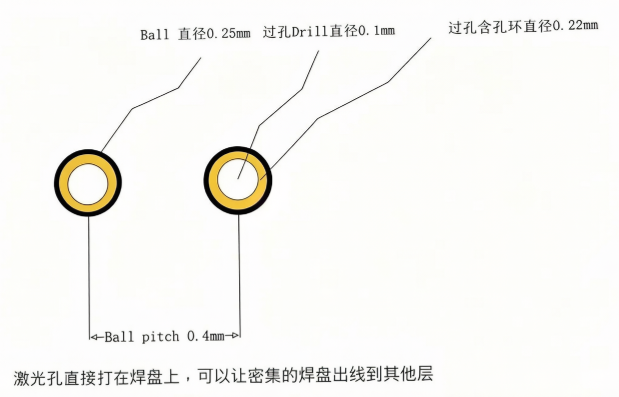

而HDI板采用激光微孔,钻孔孔径可低至0.1 mm,加焊环后总直径仅0.22 mm,能够直接制作在0.25 mm的BGA焊盘上。在0.4 mm间距范围内,激光微孔不会产生空间干涉或短路风险,可完美实现细间距VFBGA的扇出。
综上,VFBGA细间距芯片的扇出布线必须依赖激光微孔——这一HDI专属工艺,故此类芯片必须搭配高阶HDI板使用。



前置核心工艺知识点

一、叠孔与错孔(HDI激光微孔的两种堆叠方式)

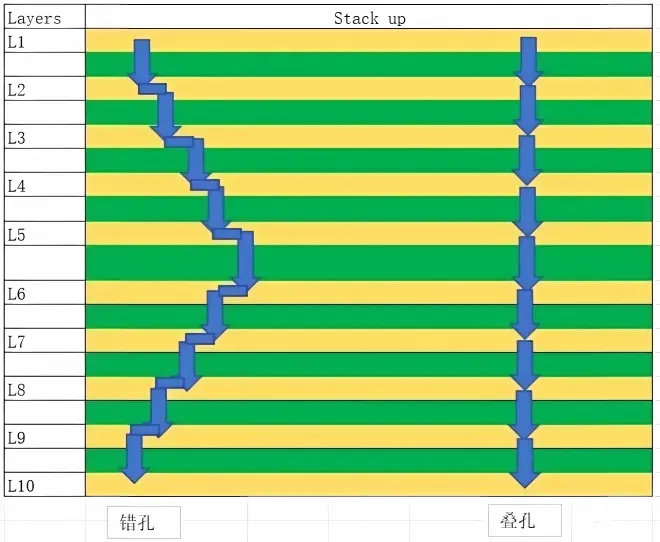

叠孔(Stacked Via):上下相邻层的激光微孔圆心完全重合、垂直对齐,形成连续铜柱,可实现表层直通内层(如L1→L3)。工艺要求下层微孔必须整孔填铜并研磨平整,方可进行上层微孔的钻孔与积层压合,需经历两次压合、两次激光钻孔、两次电镀填铜工序。


错孔(Staggered Via):上下相邻层的激光微孔横向错位,通过中间内层的短走线实现跨层连通。该方式无需对下层微孔进行整孔填铜,仅做孔壁电镀即可,加工难度和成本均较低。

ELIC任意层板可灵活搭配叠孔与错孔。实际工程中,优先采用叠孔工艺,因其节省布线空间、缩短信号路径,显著改善信号完整性与电源完整性。



二、盲孔、埋孔、通孔的核心区别

PCB导通孔按贯穿形态分为三类,以8层HDI‑2板为例:

盲孔(Blind Via)仅连接表层与相邻内层,一端暴露于板面,另一端终止于介质层,不贯穿整板。如8层板中的L1‑L2、L7‑L8导通孔。

埋孔(Buried Via):完全内置于板中,上下表面均不可见,仅连通中间内层线路,与表层无关。如8层板中的L3‑L6导通孔。

通孔(Through Via):由机械钻孔加工,贯穿所有板层,是普通多层板的主要导通形式。如8层板中的L1‑L8全贯穿孔。



各等级HDI板工艺特性详解

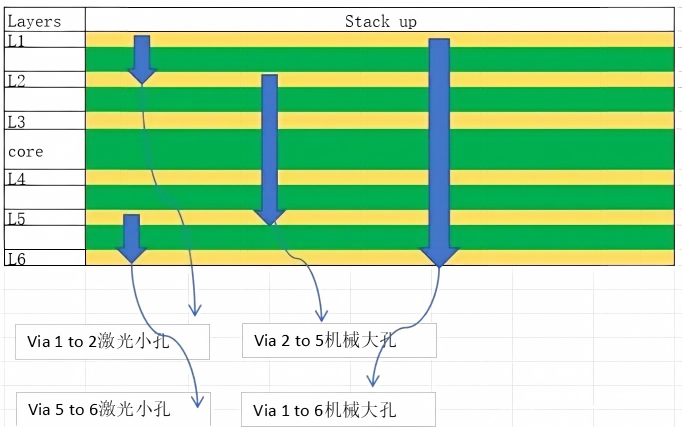

1. HDI‑1(一阶HDI,标准叠构:1+N+1)

核心芯板上下各完成1次积层压合与1次激光微孔制程(N为核心芯板层数)。内层互连仅支持机械通孔和机械埋孔,工艺受限。

核心特性:盲孔仅限相邻层导通(如L1‑L2、最外层‑次外层),不支持叠孔,无法实现跨层盲孔(如L1‑L3)。典型叠构:6层一阶HDI为1+4+1。

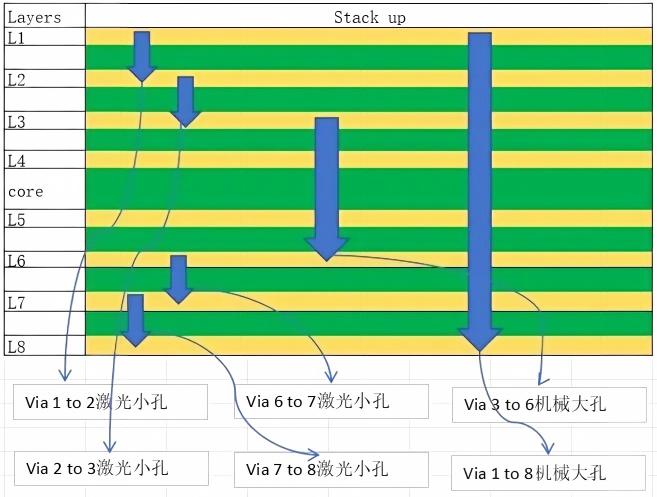

2. HDI‑2(二阶HDI,标准叠构:2+N+2)

核心芯板上下各完成2次积层与2轮激光钻孔,为工业应用最广泛的中高阶工艺。

核心特性:支持L1‑L2、L2‑L3双层盲孔,兼容叠孔与错孔;可实现表层直接跳转至第3层,无需通孔绕线,显著简化布线、降低信号损耗。典型叠构:8层二阶HDI为2+4+2。



3. HDI‑3(三阶HDI,标准叠构:3+N+3)

核心芯板上下各完成3次积层与3次激光盲孔制程,常见规格有8层(3+2+3)、10层(3+4+3)。

核心特性:支持三层连续激光盲孔堆叠(L1‑L2、L2‑L3、L3‑L4),可形成阶梯盲孔与复合埋孔结构;通过叠孔可实现表层直通第4层,跨层布线能力大幅提升,适配高密度、高速率芯片需求。



4. ELIC(任意层互连板,HDI顶级工艺)

传统HDI‑1/‑2/‑3均保留实心厚芯板,芯板内部仅能采用机械埋孔,无法使用激光盲孔跨接,布线灵活性受限。ELIC则采用高阶无厚芯板结构(非“无芯板”,而是由多层薄介质与铜箔交替积层压制而成)。

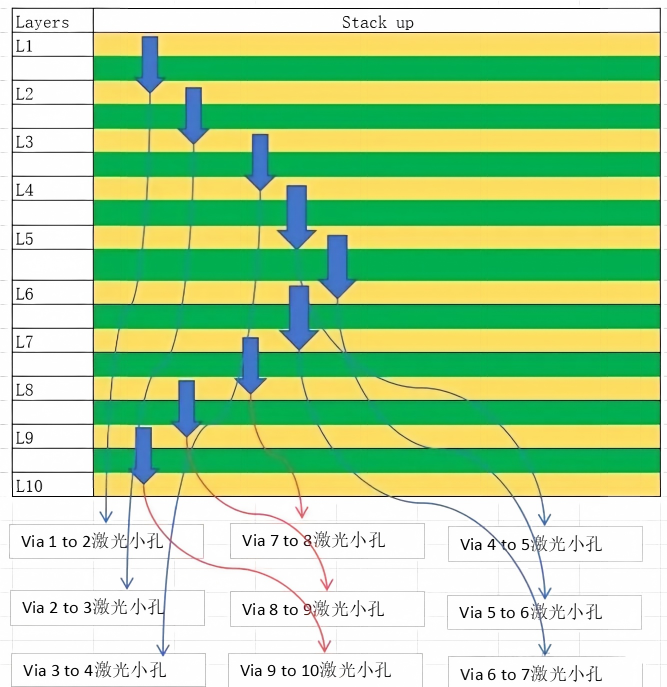

核心特性:任意相邻两层均可制作激光微孔,不受外层积层次数限制,无固定3+N+3叠构规则,跨层路径最短、布线自由度最高,完美适配超高密度精密设计。

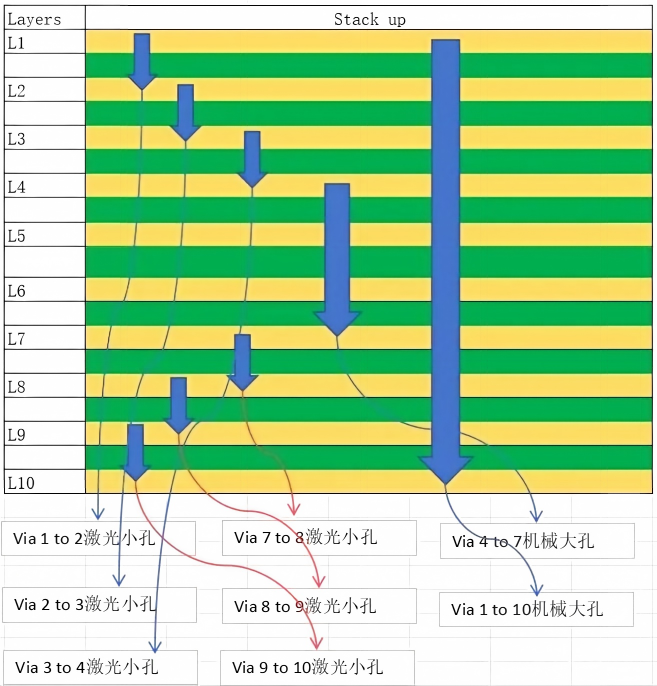

工艺限制:若板厚较大(如1.6 mm),无法去除厚芯板,芯板无法激光钻孔,仅能机械钻孔,此类板材即便多层积层,最高只能做到HDI‑4,无法实现ELIC。例如,10层带厚芯板最多为HDI‑4,而非ELIC。





拓展思考题解答

思考题2:带有盲孔、埋孔的PCB是否都属于HDI板?

并非如此。判定HDI的核心依据不在于盲埋孔的有无,而在于盲孔的加工工艺。若盲孔采用激光微孔(Microvia)加工,则为HDI板;若盲孔由传统机械钻孔制成,即便存在盲埋孔结构,仍归为普通多层PCB板。


思考题3:10层ELIC任意层板中,1‑10层全贯通通孔如何实现?

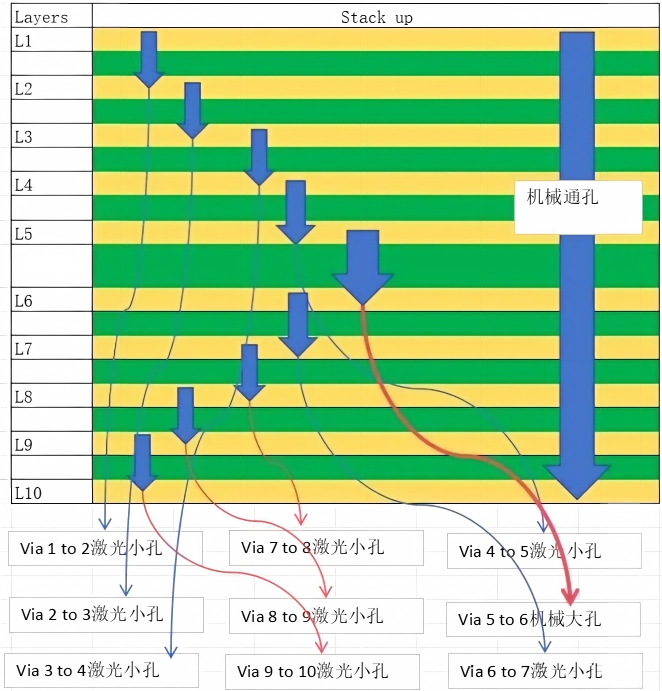

ELIC板量产以激光叠孔为核心,所有跨多层导通均通过多级激光盲孔堆叠实现,全程采用激光打孔。尽管机械通孔成本更低,但量产中不会额外引入机械钻孔工序,以免工艺混杂影响精度与可靠性。(在特殊应用场景下,ELIC板外围可能出现少量机械通孔,属工艺特例,不影响ELIC属性判定。)
