盲孔、埋孔、通孔区别与HDI一至三阶/Any-Layer判定

在PCB设计与制造中，很多硬件和Layout工程师容易踩坑：将HDI阶数与PCB总层数混为一谈；0.4mm Pitch的BGA盲目选用一阶HDI导致后期扇出失败，只能改叠层重投板；分不清叠孔与错孔，且未在制板文档中明确标注，最终导致板厂工艺做错、耽误项目交期。

核心认知纠偏： HDI的“阶数”不等于PCB的“总层数”。HDI阶数代表的是外层积层（压合+激光钻盲孔）的循环次数，与板的总层数无直接对应关系。

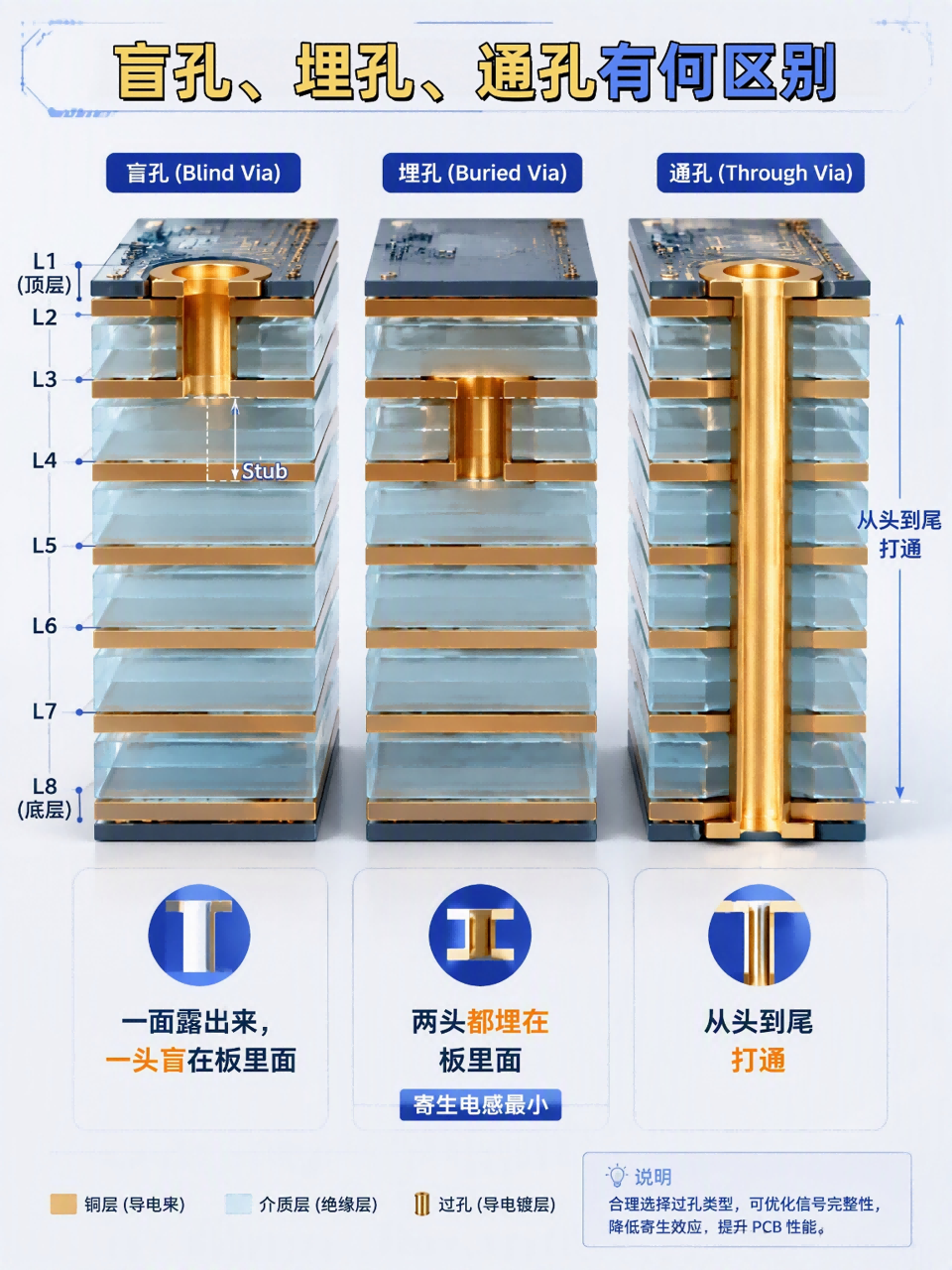

一、盲孔、埋孔、通孔的核心区别

1. 盲孔（Blind Via）

从PCB表层或底层通过激光向下钻孔，终止于某一个内层，不贯穿整块板。外观上仅单面可见孔口，反面不可见。

示例： 8层板中的L1-L2、L8-L7连接。

优势： 孔深短，Stub残桩极小，高速信号反射低；不占用反面BGA焊盘，是BGA扇出的主力方案。

工艺： 主流采用激光钻孔。

2. 埋孔（Buried Via）

完全隐藏在PCB内部，位于内层芯板之间，顶层与底层面均不可见任何孔口。

示例： 8层板中的L2-L3、L4-L5连接。

优势： 完全不占用表层空间，寄生电感最小，高速性能优异。

工艺： 需先对内层芯板完成钻孔与电镀，再进行多块芯板压合，压合后无法从外部观测。

3. 通孔（Through Via）

从顶层直接钻穿至底层，贯穿PCB所有层，正反面均可看见孔口。

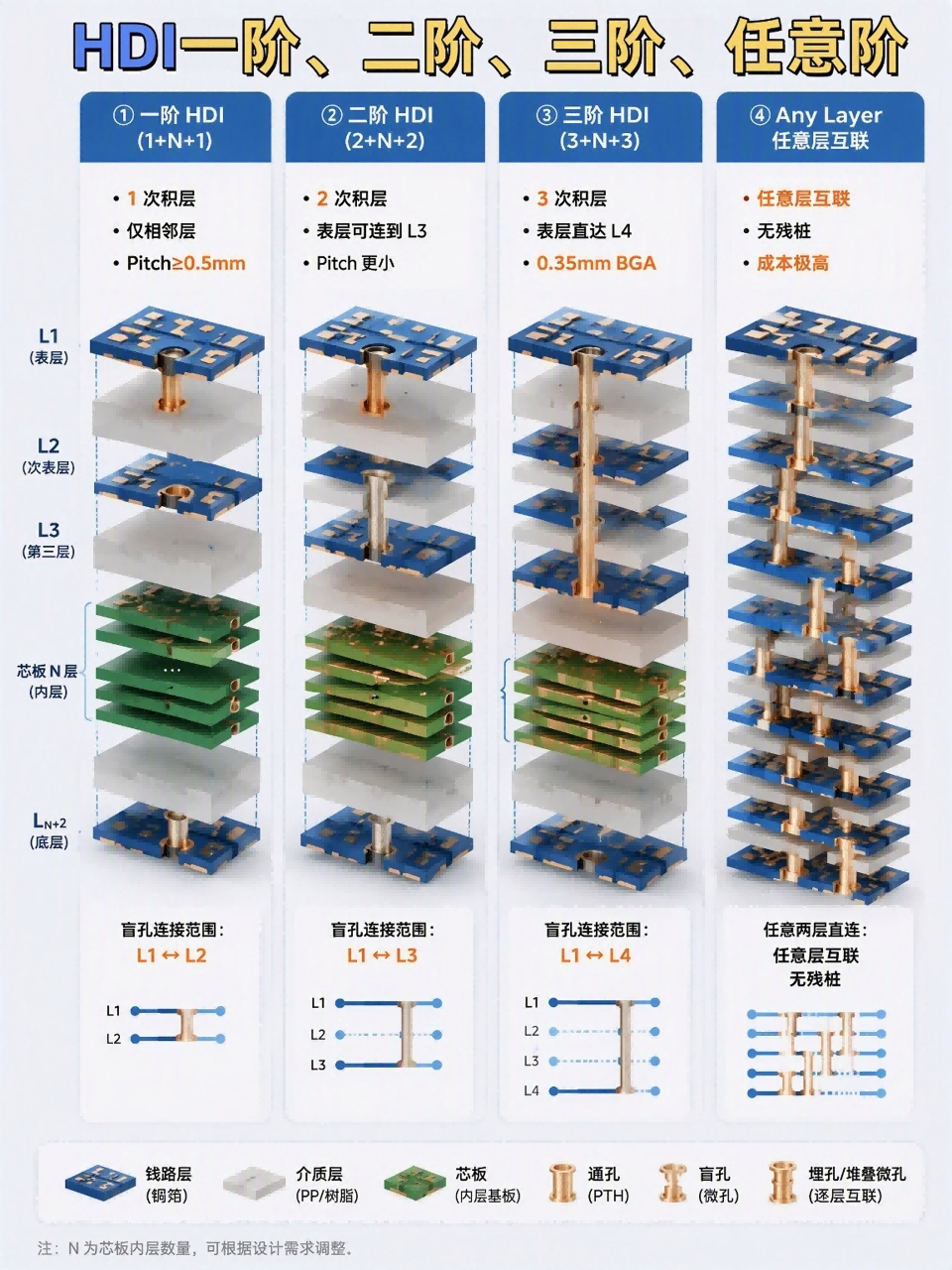

二、如何分辨HDI一阶/二阶/三阶/任意阶？

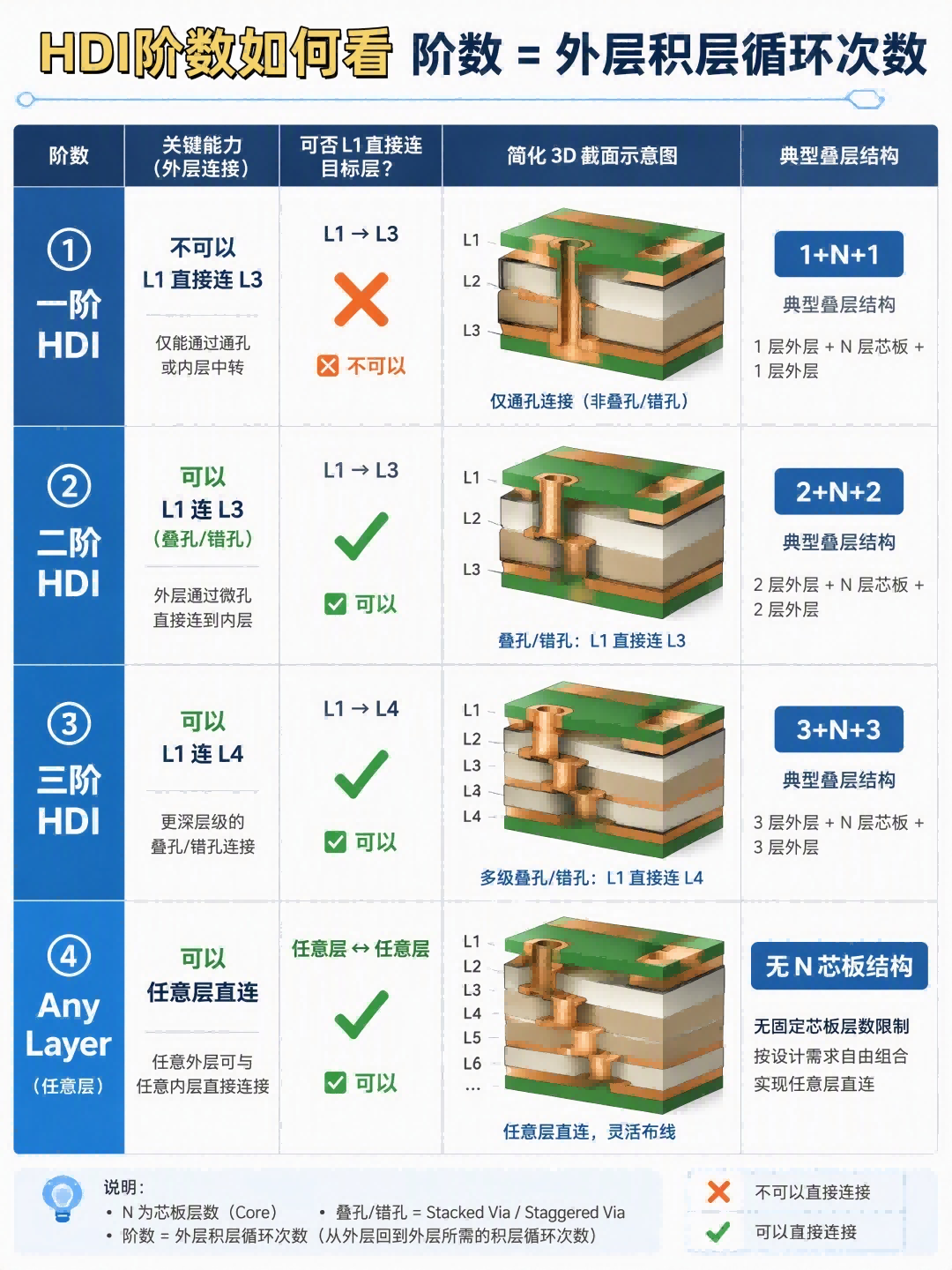

核心定义： HDI阶数 = 外层积层循环（压合 + 激光钻盲孔）的次数。

1. 一阶HDI（标记格式：1+N+1）

仅做1次外层积层。盲孔只能实现表层与紧邻次表层的连接（如L1-L2、Ln-L(n-1)），不能跨层直连（如L1-L3）。

结构： 中间为N层芯板，上下各压合一层介质，激光盲孔仅打通相邻外层。

适用场景： BGA Pitch ≥ 0.5mm。

特点： 成本最低，量产工艺成熟，广泛应用于消费电子与工控板。

2. 二阶HDI（标记格式：2+N+2）

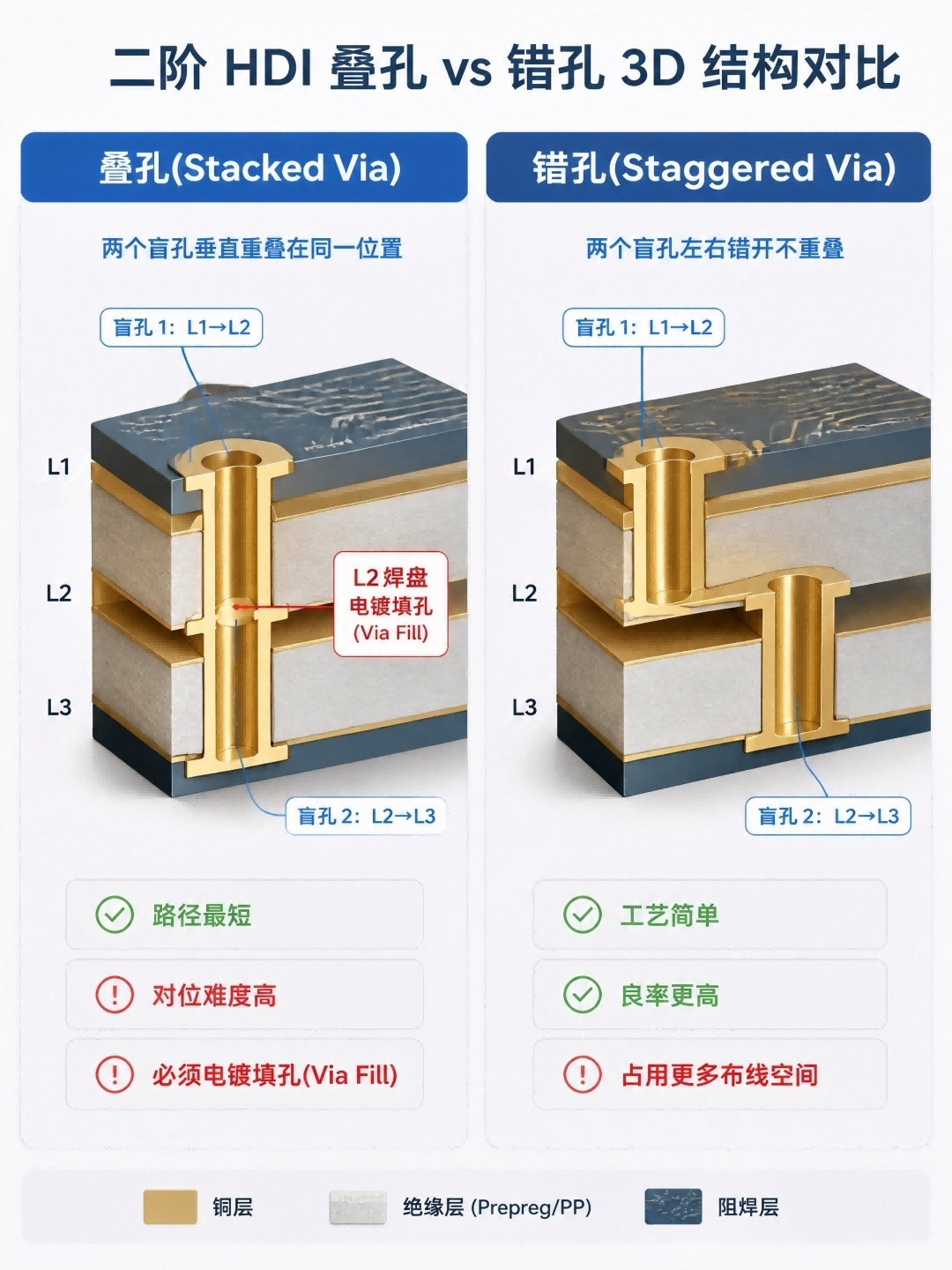

完成2次积层循环，可实现表层直接连接至L3层。二阶分为两种结构，这是工程中最易踩坑的环节：

叠孔二阶（Stacked Via）： L1-L2盲孔与L2-L3盲孔上下垂直对齐堆叠，中间L2焊盘需做电镀填孔。走线路径最短，Stub残桩更小；但板厂对位难度高，可靠性风险略高，价格更贵。

注意：叠孔必须明确要求电镀填孔，严禁仅做树脂塞孔。

错孔二阶（Staggered Via）： L1-L2与L2-L3两个盲孔左右错开，不在同一垂直位置。工艺简单，良率高，成本低于叠孔；但会占用BGA内部宝贵的布线通道空间。

3. 三阶HDI（标记格式：3+N+3）

完成3次积层循环，表层可直接连通至L4层，盲孔最多可堆叠三层深度。

适用场景： 0.3mm、0.35mm超小间距BGA，AI算力芯片、高速服务器主板。

特点： 成本进一步升高，良率相对下降。

4. 任意层互联（Any-Layer / 任意阶）

抛弃传统“中间大芯板N”架构，采用逐层搭建方式。任意相邻两层间均可打激光盲孔，任意两层间可直接互连，无需通孔中转。

优势： 几乎不存在Stub残桩，达到高速性能天花板；完美适配0.3mm以下超密BGA扇出。

特点： 价格极高，主要用于高端智能手机主板、AI算力卡等。

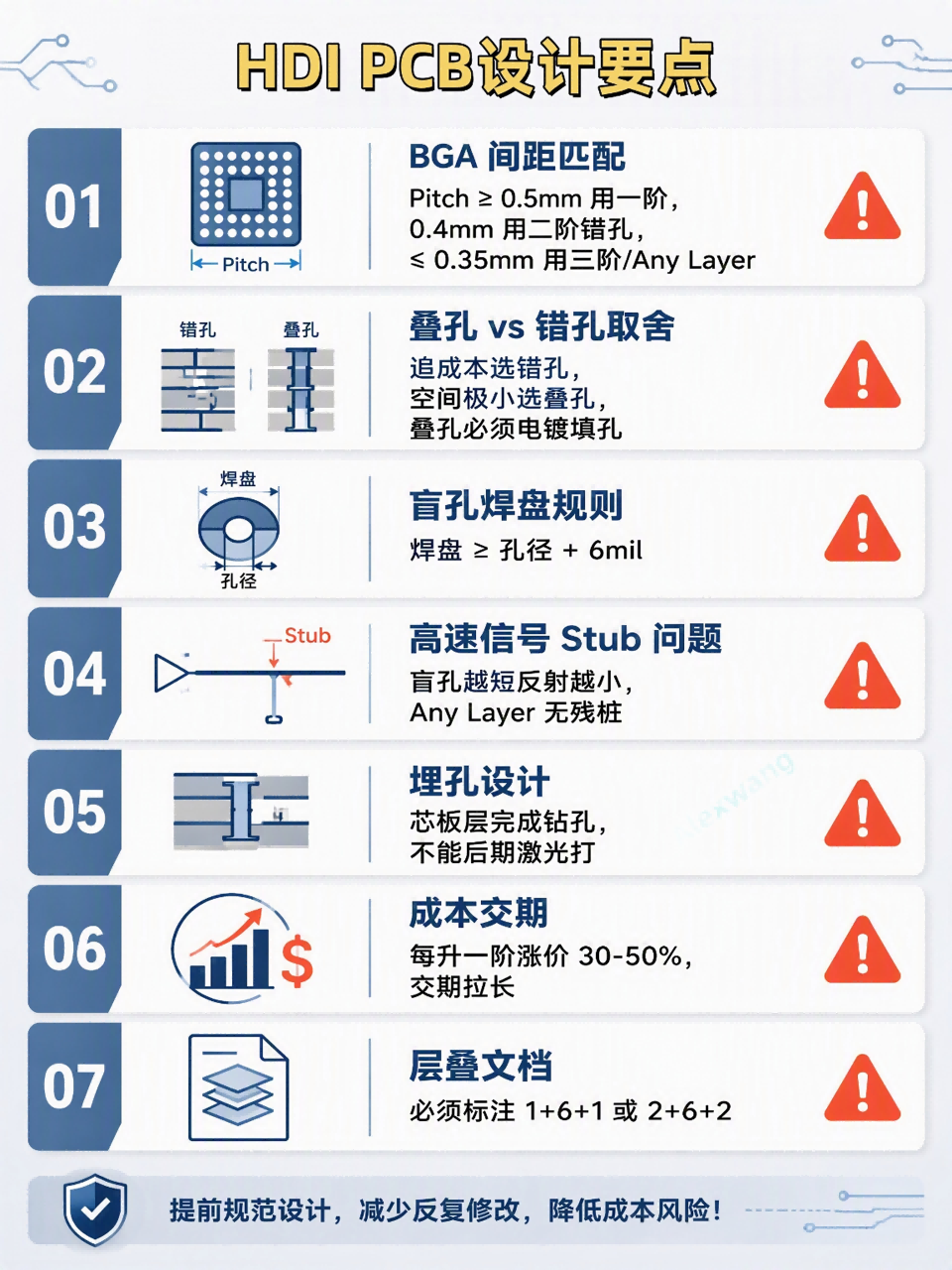

三、HDI PCB设计选型与避坑要点

1. BGA Pitch匹配HDI工艺（最关键选型点）

Pitch ≥ 0.5mm：一阶HDI足够，切勿盲目上二阶增加无效成本。

Pitch = 0.4mm：优先选二阶错孔，成本可控；仅在BGA布线空间极度紧张时选叠孔二阶。

Pitch ≤ 0.35mm：必须选用三阶或Any-Layer。

2. 二阶叠孔 vs 错孔的取舍原则

追求成本控制与生产可靠性优先 → 选错孔二阶。

BGA内部布线通道极度紧张、空间不足 → 选叠孔二阶，且必须在制板文档中明确标注：“叠孔要求电镀填孔，拒绝树脂塞孔”。

3. 激光盲孔孔径与焊盘规则

常规激光盲孔最小孔径为0.1mm（4mil）。

焊盘直径需比孔径大 ≥ 6mil，单边环宽 ≥ 3mil，防止破盘开路。

避免将盲孔焊盘画得与通孔焊盘一样大，以免浪费BGA区域的狭小空间。

4. 高速信号重点关注Stub残桩

盲孔越短，Stub残桩越小，信号反射越低，高速性能越好。

路径长度对比：叠孔 < 错孔；Any-Layer几乎无残桩，最适合DDR5、PCIe 5.0、高速SerDes等超高速链路。

5. 埋孔使用注意事项

埋孔在内层芯板阶段完成钻孔，无法后期通过激光加工。

埋孔适合长距离内层互连；高速BGA扇出应优先使用盲孔以减少寄生效应。

6. 成本与交期红线

HDI每上升一阶，PCB采购价格通常上涨30%~50%，同时交期拉长、良率下降。

选型铁律：能一阶不用二阶，能错孔不用叠孔，能二阶不用Any-Layer。

7. 输出生产文档务必写清工艺描述

很多工程师仅输出叠层顺序而忽略HDI工艺描述。必须在制板说明中明确标注，例如：“1+6+1 一阶HDI”、“2+6+2 二阶错孔HDI”。若未写清，板厂将按默认工艺加工，极易出现工艺错配导致整批报废。

HDI选型的核心不是“板子有多少层”，而是BGA Pitch、扇出通道、Stub要求、成本与交期之间的平衡。厘清盲孔、埋孔、通孔的区别，理解一阶、二阶、三阶及Any-Layer的结构差异，并在制板文档中准确表达工艺要求，才能避免后期改叠层、重投板甚至报废的风险。
