什么 UHDI或Ultra HDI PCB？超高密度互连技术如何工作？

超高密度互连（UHDI，Ultra High Density Interconnect）PCB 是在高密度互连（HDI）技术基础上进一步发展而来的印制电路板。它使 PCB 的密度进一步提升，元件之间可以布置得更加紧密，从而缩小整板尺寸。UHDI 推动了 PCB 与半导体器件制造能力的边界，代表了小型化与集成化的重要进步，使电子元器件和系统能够在更小占位面积内实现极高的功能集成度。

UHDI 技术能够实现更精细的线路以及更小的过孔/微孔，同时显著提升互连密度，因此可带来更高的信号完整性和更低的 PCB 功耗。UHDI 的线宽和间距通常小于 1 密耳（0.001 英寸），这也使得计量单位需要从 mil 转向微米。1 密耳走线等于 25 微米，因此，UHDI 可指印制电路板上低于 25 微米的走线和间距。

根据 IPC 成立的工作组定义，UHDI PCB 通常具有以下特征：

导体/走线宽度和隔离距离低于 50 µm；

介质厚度低于 50 µm；

微孔直径低于 75 µm；

产品特性超过现行 IPC 2226 C 级标准。

UHDI PCB 设计

UHDI PCB 可以是刚性板，也可以是柔性板，并且通常采用多层结构，以应对高密度互连需求。随着电子产品持续小型化，印制电路板不仅在 X 轴方向缩小，也在 Y 轴方向缩小。虽然多层化对于维持 UHDI PCB 的信号完整性并降低电磁干扰至关重要，但 PCB 设计人员可通过细线路布线，将走线整合到更少层数中，从而减少 HDI 积层数量。减少 HDI 积层可显著降低 PCB 制造成本，并进一步抵消获取超高密度互连制造能力所带来的部分额外成本。

高性能基板材料，如味之素积层膜（ABF）、BT 环氧树脂基材料、薄液晶聚合物（例如 UltraLam）以及树脂涂覆铜膜（如金属化聚酰亚胺、纯聚酰亚胺、流延聚酰亚胺），可作为可激光钻孔材料和薄型增强 FR4 的替代方案。这些材料可以组合使用，以构建超高密度互连结构。其中一种典型组合是：以 BT 环氧树脂基覆铜板作为芯板，采用传统埋孔，并以 ABF 作为外层积层来支持细线路布线。这种积层方式已被用于 BGA 封装中的有机基板，而同样的方法也可应用于超高密度互连 PCB。

UHDI PCB 制造的挑战

每一项重大技术进步都会带来制造挑战。UHDI 不仅是重大变化，更是一次跨越式技术飞跃。它代表着印制电路板制造基本方法的转变，即从传统减成法转向加成法。同时，它不仅要求新的制造方法，还要求新的制造设备、化学药水、材料和检测能力。

过去，UHDI PCB 制造能力通常只有在产量极高时才具备成本效益，因此主要应用于部分高算力消费产品和具有更高 I/O 数量的 IC 生产。如今，随着全球获取这些先进能力的渠道不断扩大，更多设计人员可以在较低产量甚至原型制作阶段使用这些能力。这也意味着，原本用于高产量消费设备中的许多先进元器件，如今也可以在较低产量下使用。因此，UHDI 能力正逐渐为低产量制造商所获取。

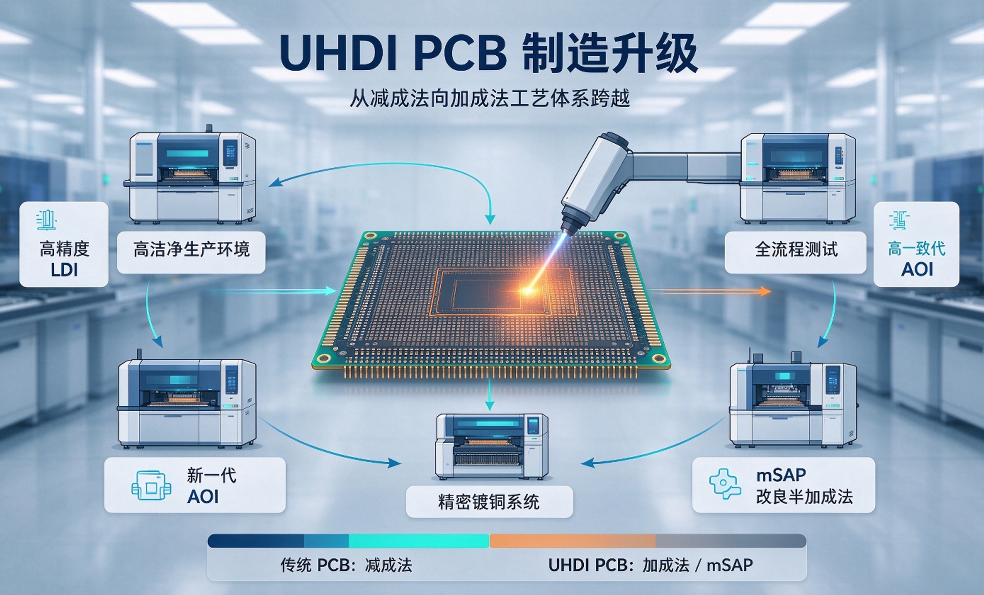

生产超高密度互连板的 PCB 制造商，需要在设备和制造环境方面满足更严格的要求。为使工厂能够制造超高密度互连板，需要进行大量升级，并在制造阶段对设备和工艺进行投资。制造超高密度互连电路板所需的升级包括：

最先进的激光直接成像（LDI）设备；

极其洁净的生产环境；

更全面、更严格的测试；

最新自动光学检测（AOI）设备；

最新的镀铜设备与化学药水；

新工艺，例如 mSAP（改良半加成法）；

更新、更清洁且更均匀的材料。

UHDI PCB 的优势

UHDI PCB 具有显著优势，尤其是在减轻电子设备重量和缩小尺寸的同时保持高性能。其能够在紧凑空间内容纳更多元器件，从而提升元件密度，因此非常适合先进电子应用。此外，UHDI PCB 通过缩短元件之间的距离和电气路径来改善电气性能，从而减少信号损耗、寄生电容和电感。这有助于实现更好的信号完整性和更快的信号传输。同时，其多层结构和复杂布线能力提供了更大的设计灵活性，使开发更具创新性和更复杂的电子产品成为可能。

UHDI PCB 的应用

UHDI 正在通过“不影响性能的小型化”变革众多行业。主要应用领域包括：

消费电子：智能手机、平板电脑和可穿戴设备通过 UHDI 实现紧凑设计下的高性能。

汽车电子：高级驾驶辅助系统（ADAS）、电动汽车（EV）功率电子和信息娱乐系统借助 UHDI 提升可靠性和效率。

医疗设备：UHDI 使高度紧凑且精密的医疗电子产品成为可能，例如成像系统和植入式设备。

航空航天与国防：UHDI 技术增强了雷达系统、航空电子设备和卫星通信等任务关键型应用中的性能与可靠性。
