高阶HDI高密度互连印制电路板深度可靠性管控标准

当前市场通行的HDI检验标准，多局限于外观形貌、基础通断性能及常规切片分析等表层维度，无法有效甄别高阶产品固有的隐性失效风险，包括但不限于：冷热循环诱发的间歇性断路、微孔隐性裂纹、填孔分层、界面微空洞、阻抗漂移、导电阳极丝（CAF）迁移，以及SMT二次回流过程中的爆板等量产及终端应用核心故障模式。

本规范以IPC-2226、IPC-6012、IPC-6018为技术骨架，针对现行IPC标准中未细化约束、制程中易被压缩成本、终端失效复现率超过90%的关键根因，进行系统性深化与升级。本标准适用于供应商准入考核、来料全检判定、制程审核及量产失效追溯，具有最高技术判据效力。所有条款均为零容忍红线，任何单项不达标，即判定整批拒收（Reject），对应批次冻结，并须启动8D闭环追溯整改。

一、微孔激光钻孔管控红线

——高阶HDI 80%可靠性失效的源头

1.1 孔底残胶与树脂烧灼缺陷（隐形致命项）

IPC溯源：IPC-6018 §4.4.3、IPC-A-600 §8.3（微孔孔底清洁度强制要求，常规标准中属豁免项，高阶高可靠产品须强制执行）

常规检验对此项无覆盖，却是微孔间歇性断路的首要诱因。在冷热循环应力下，孔底缺陷层易开裂，导致阻值漂移、电路时断时续，终致终端功能异常。

红线要求：

孔底绝对禁止存在炭化薄层、微晶残胶或激光烧灼发黑层，零残留容忍。

孔底铜面须呈现均匀金属原色，无深浅斑驳、局部过烧发白或雾状污染，铜面一致性须达100%。

激光钻孔能量须与工艺参数精准匹配：能量过高致基材脆化，诱发微裂纹；能量过低则残胶去除不净，埋藏隐性缺陷。全程禁止参数偏移失控。

红线判定：切片检测发现孔底任何发黑、雾状覆膜或炭化残留，即判致命缺陷，整批拒收。

1.2 微孔孔壁微裂纹（高隐蔽、难检出项）

IPC溯源：IPC-6012 Class3 §5.2.1、IPC-2226 §7.3（高可靠微孔孔壁零裂纹强制规范）

微孔孔壁实行零裂纹容忍，全面禁止发丝级微裂、孔壁边角微裂、孔口入口微崩裂等一切裂纹形态。二阶、三阶堆叠孔的孔口转角区域为裂纹高发高风险区，须重点检测。

此类微裂纹不可肉眼识别，经≥500次冷热循环后持续扩展，最终引发微孔开路及电路失效。

高阶强制规则：所有层级堆叠孔孔壁裂纹容忍量为0，无任何工艺豁免，Class2/Class3产品统一执行。

1.3 微孔深径比硬性红线

IPC溯源：IPC-2226 §6.2、IPC-6018 §4.4.1（HDI激光微孔最大深径比强制标准）

一阶、二阶、三阶所有激光微孔，深径比严格管控 ≤1.0:1.0（精度保留1位小数），严禁任何批次、任何结构超标。车载/服务器等高可靠产品优选 ≤0.75:1.0。

制程端若为提升布线密度而擅自超深径比加工，将导致孔铜镀层上厚下薄、底部镀层不均、微孔底部隐性断铜，在冷热工况下必然失效，完全背离IPC制程可靠性要求。

二、堆叠孔（Stack Via）深度管控红线

——高阶HDI核心机密管控领域

2.1 堆叠对位精度与搭接可靠性（行业常见偷工减料点）

IPC溯源：IPC-6012 Class2/Class3 §5.3.2、IPC-2226 §7.4.2（堆叠微孔对位偏差分级标准）

Class 2（通用级）：堆叠孔对位偏移量 ≤25.0μm；

Class 3（车载/服务器等高可靠级）：对位偏移量 ≤15.0μm（精度保留1位小数）。

绝对禁止单边悬空、单边局部搭接或半接触式堆叠结构。此类结构外观似正常导通，实际仅局部接触，热胀冷缩下极易脱层、断路，属于IPC明确禁止的非全搭接不良结构。

2.2 多层堆叠结构禁限规范（大厂高阶制程禁令）

IPC溯源：IPC-2226高可靠堆叠结构附录、IPC-9701冷热循环可靠性规范

禁止三层垂直无缓冲直通堆叠，该结构应力集中至极值，温度循环下必然开裂，超出IPC可靠结构设计范畴。

三阶HDI产品须采用“交错堆叠+局部缓冲层”优化结构，以分散应力，满足IPC长期可靠性要求。

车载级高可靠产品全面禁止双层及以上直通堆叠，须采用交错过渡堆叠工艺，规避应力集中，适配AEC-Q200车规可靠性基线。

2.3 堆叠孔铜厚梯度均匀性标准（深度内核管控项）

IPC溯源：IPC-6012 Class3 §5.4.3、IPC-A-600 §8.4（微孔镀铜厚度及均匀性要求）

常规制程不良表现为孔口铜厚、底部偏薄，属典型隐性缺陷；合格高阶镀层须保证整孔铜厚均匀一致，无梯度偏差。

优良制程标准：微孔整孔镀铜厚度均匀控制在 18.0–25.0μm（精度保留1位小数）。

致命不良判定：孔底铜厚 ＜12.0μm，即存在极高隐性断铜、阻值漂移风险，不符IPC最小镀铜厚度底线。

三、树脂填孔深度管控红线

——易造假、高客诉核心项

3.1 填孔内部微空洞零容忍规范

IPC溯源：IPC-6018 §5.5.2、IPC-2226 §8.3（树脂填孔空洞管控，高阶产品升级零容忍）

常规检验仅看填孔表面，本规范深化至剖面内核，实行填孔内部零空洞容忍。全面禁止中心微空洞、层间缝隙空洞、边缘线状空洞、分层型气孔等任何内部缺陷，突破常规IPC抽样容忍标准，实现全检零缺陷。

缺陷危害：SMT二次回流高温下，内部空洞气体膨胀，引发板面鼓起、基材爆板、BGA空焊等批量不良及终端失效。

3.2 填孔平整度真实管控（防人工打磨造假）

IPC溯源：IPC-6012 §5.5.1（填孔表面平整度基准，本标准收紧高阶管控阈值）

微孔填孔真实凹陷量 ≤10.0μm（切片实测真值，精度保留1位小数，排除打磨修饰假象）。

严禁通过打磨抛光掩盖凹陷缺陷。打磨造假识别特征：局部铜层偏薄、板面纹理紊乱、铜厚分布不均，一经发现即判不合格。

3.3 树脂与孔壁界面结合可靠性

IPC溯源：IPC-2226 §8.4、IPC-9703湿态绝缘可靠性规范

树脂与铜孔壁结合界面须紧密贴合，无间隙、无剥离缝隙、无黑边缺陷。界面出现黑边即为早期微剥离，会形成水汽渗透通道，长期湿热工况下引发绝缘下降、微漏电、电路失效，违反IPC界面结合完整性要求。

四、积层层压隐性缺陷管控红线

——高阶产品爆板主因

4.1 微孔周边PP胶量分布管控

IPC溯源：IPC-2226 §9.2（积层填胶完整性管控基准）

所有微孔周边区域须充分填胶，无缺胶、贫胶或胶量不均。BGA密集布线区缺胶是层间微分层的起始点，直接诱发后期爆板、分层失效，属于IPC明确的层压结构不良隐患。

4.2 多层积层对位偏差与缩胶管控

IPC溯源：IPC-6012 Class3 §6.2.1（多层积层对位偏差累积管控要求）

单阶积层对位偏差 ≤15.0μm，多阶累积偏差严禁叠加超标（精度保留1位小数）。

层压缩胶会导致介质层厚度不均，直接引发阻抗漂移、信号完整性异常、高速信号失真，不符IPC高速板材介质一致性要求。

4.3 层间界面微分层零容忍

IPC溯源：IPC-A-600 §9.3、IPC-9701热循环分层判定标准

切片灰度检测下，层间界面须均匀连续，无细线、黑线、缝隙等异常。界面黑线即为早期微分层缺陷，经≥3次回流焊后即可引发层间剥离、板面爆板，属IPC致命层压缺陷。

五、线路蚀刻超深度管控

——高频高速HDI专用规范

5.1 线路侧边垂直性（SI信号完整性核心保障）

IPC溯源：IPC-2226 §10.3、IPC-6012 §7.2（高速线路蚀刻轮廓管控）

严禁严重梯形蚀刻、底切、侧蚀超标。侧蚀过大会造成阻抗波动、差分对内阻抗差值超标、EMI异常，直接影响高频高速电路传输稳定性，不满足高速SI信号完整性IPC基准。

5.2 细线路线宽临界管控红线

IPC溯源：IPC-6012 Class3 §7.1.2（精细线路线宽容忍偏差）

针对 0.075mm超细线路，残线宽度不得低于设计值的 85.0%（百分比精度保留1位小数）。局部线宽不足此限值，长期通电下易疲劳断裂，引发开路失效。

5.3 线路镀铜结晶与表面缺陷管控

IPC溯源：IPC-A-600 §7.3、IPC-6012 §5.4（导体表面完整性要求）

线路铜面须平整致密，无针孔、结晶空洞、镀铜颗粒凸起等缺陷。细微针孔受潮后，会诱发CAF导电阳极丝生长，最终导致层间漏电、短路失效。

六、CAF导电阳极丝深度管控

——长期可靠性绝杀项

IPC溯源：IPC-9703 §5.2、IPC-6012长期绝缘可靠性附录（常规标准未强制执行，高阶零容忍）

常规行业标准无专门条款，但CAF迁移是终端长期失效TOP3核心诱因。

层间介质基材无裂纹、无树脂纤维化破损，杜绝CAF生长通道，满足IPC介质完整性要求。

导通孔之间、密集微孔之间严禁出现丝状铜迁移、离子析出现象。

湿热环境+长期电压偏置下，CAF持续生长会导致间歇性导通异常、设备夜间死机等隐性故障。

高阶强制要求：所有微孔密集区域、BGA核心区须满足CAF阴性要求，无任何迁移通道，管控等级远超常规IPC标准。

七、电性深度管控红线

——覆盖通断与隐性阻值漂移

7.1 微孔导通阻值一致性管控

IPC溯源：IPC-6012 Class3 §8.2.1（微孔导通阻值一致性偏差要求）

同批次、同结构、同层级微孔导通阻值极差 ≤3.0mΩ（精度保留1位小数）。阻值离散度过大，可判定批次存在孔铜偏薄、隐性微裂、界面接触不良等批量隐患。

7.2 高温高湿隐性漏电管控

IPC溯源：IPC-9703湿热绝缘测试标准、IPC-6012高可靠电性老化要求

常温电性合格基础上，须完成 85℃ / 85%RH 高温高湿 48h 老化测试，老化后耐压测试无漏电、绝缘阻抗达标。彻底杜绝常温正常、高温高湿下微漏电引发的终端低温死机、功能异常问题，补齐常规IPC常温测试盲区。

八、SMT制程适配深度管控标准

——制程端稀缺管控项

8.1 BGA区域局部翘曲专项管控

IPC溯源：IPC-6012 §10.2、IPC/JEDEC J-STD-005板面翘曲管控（高阶收紧局部区域阈值）

常规标准仅管控整板翘曲，高阶产品重点管控核心功能局部翘曲。BGA单区域5mm范围内板面翘曲量 ≤0.30%（百分比精度保留2位小数），超差将直接导致SMT空焊、虚焊、冷焊等批量不良。

8.2 填孔凹凸量适配SMT印刷工艺管控

IPC溯源：IPC-2226 §8.5（填孔形貌适配组装工艺基准）

凹陷量过大 → 焊膏下锡量不足，引发虚焊，可靠性不足。

凸起量过高 → 顶起钢网，导致焊膏印刷不均、偏移，造成SMT批量焊接不良。

两项均须严格控制在工艺窗口内，满足SMT制程适配的IPC结构基准要求。

九、车载 & 服务器高阶独家管控禁令

——适配AEC-Q200 / IATF16949

溯源说明：基于IPC-6012 Class3高阶基线 + AEC-Q200车规 + IATF16949制程质量体系双重升级。

针对车载、服务器等高可靠场景，新增专属零容忍禁令，全面匹配车规与工业高可靠认证体系：

禁止微孔密集连片堆叠，规避局部应力集中引发开裂，符合IPC应力优化设计规范。

所有积层介质基材 TG值 ≥180℃，严禁混用低TG基材，杜绝高温分层、爆板风险，高于常规IPC通用基线。

严禁使用回收PP片、回收树脂、回收填料等再生原材料，杜绝性能不达标，满足IATF16949原材料溯源管控。

产品须通过 ≥1500次冷热循环测试，全程无阻值漂移、无裂纹、无分层，远超IPC-9701常规500次基线。

所有产品BGA核心区域实行 100%切片检测，禁止抽样，全覆盖排查隐性缺陷，高于IPC常规抽样等级。

十、供应商制程造假与偷工识别指南

——SQE专用审核工具

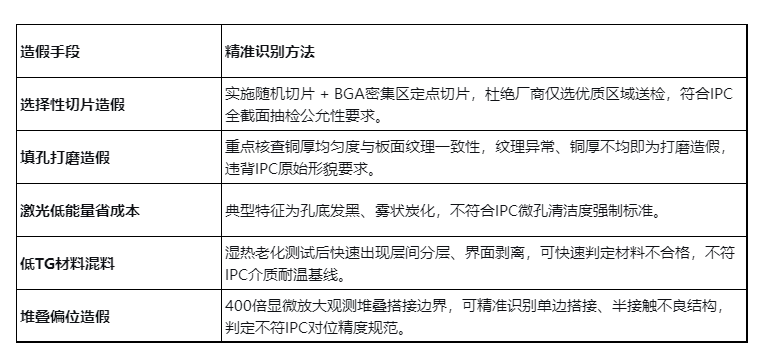

溯源依据：结合IPC合规底线与量产制程造假高频风险点制定，为来料稽核、制程审核提供专项判定依据。

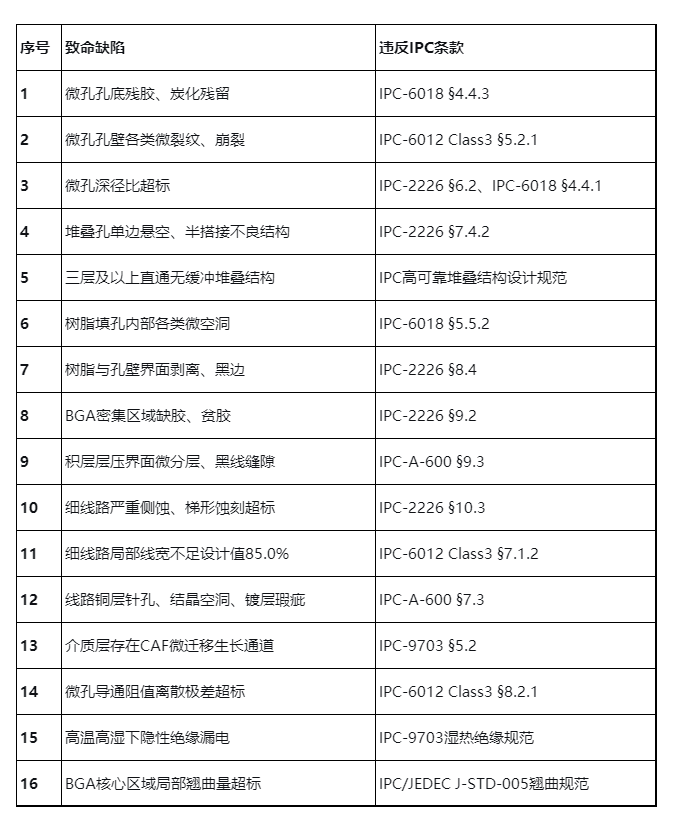

十一、高阶HDI十六项致命缺陷零容忍终极清单

整体溯源：每项均为IPC标准底线违规与量产隐性失效根因的叠加，检出即整批拒收、批次冻结、启动8D追溯。
