PCB材料特性与高速信号完整性深度解析

对于电子硬件工程师、PCB Layout工程师及SI（信号完整性）工程师而言，PCB材料与叠层设计是高速电路设计的核心底层基础。绝大多数高速链路回损超标、插损超预算、阻抗一致性差、板级分层、孔可靠性失效等工程问题，本质上都源于对PCB材料参数、工艺特性与信号传输机理的认知偏差。

在硬件板卡系统中，PCB并非仅用于元器件搭载的基础载体。板材的介电参数、铜箔厚度与表面粗糙度、压合介质厚度精度、参考平面连续性等核心指标，直接决定高速信号的传输与回流特性，并影响整机散热能力。本文将系统拆解PCB材料选型逻辑、热可靠性参数、铜箔特性及介质损耗机理，从材料底层特性关联板级工程问题，为高速PCB设计、物料选型、项目评审及问题闭环提供标准化技术依据。

本文为系列文章上篇，重点讲解PCB材料组成与选型逻辑、板材热可靠性（Tg）核心含义、铜厚与铜箔粗糙度的工程影响、介质损耗与高速信号完整性的关联；下篇将聚焦叠层设计规范、阻抗控制单解读、板厂叠层表识别方法、工程常见问题闭环方案及项目评审标准。

注：文中涉及的材料参数多为行业典型值或特定型号公开参数，实际设计应以材料供应商最新datasheet、板厂压合后实测数据及对应测试标准为准。

一、PCB材料的组成与工程选型逻辑

PCB核心基材体系由铜箔、环氧树脂、玻璃纤维布三大核心组分构成。行业通用的覆铜板（芯板）为提前固化的一体化结构，性能稳定、厚度精度高；半固化片（Prepreg，PP）为未完全固化的树脂玻纤复合材料，压合过程中受热流动、填充层间间隙，冷却固化后实现相邻铜层的粘接固定。

成品PCB的电气特性、热特性、机械可靠性及加工特性，由芯板型号、PP料号、铜箔规格、电镀工艺及压合工艺共同决定。设计阶段标注的理论介质厚度仅为参考值，最终实际参数必须以板厂压合后的实测数据为准，这是高速阻抗设计与SI仿真的核心前提。

1. PCB介质的非固定特性

工程中需明确：PCB并非均匀固定介质，整张板的介电环境存在动态差异性。同一PCB可采用多种芯板与PP组合搭配；同一款PP材料，也会因树脂含量、板面铜箔图形覆盖率、压合压力与温度参数差异，导致最终固化厚度出现偏差。

除此之外，玻璃纤维布经纬编织方向、树脂在铜层间的填充均匀度、局部铜面密度、阻焊层厚度等细节，均会改变信号传输的有效介电环境。因此，PCB材料选型不能单一依赖Dk（介电常数）标称值，需综合核查材料牌号、玻纤布型号、树脂含量、目标介质厚度、测试频率及测试标准，确保参数匹配高速设计需求。

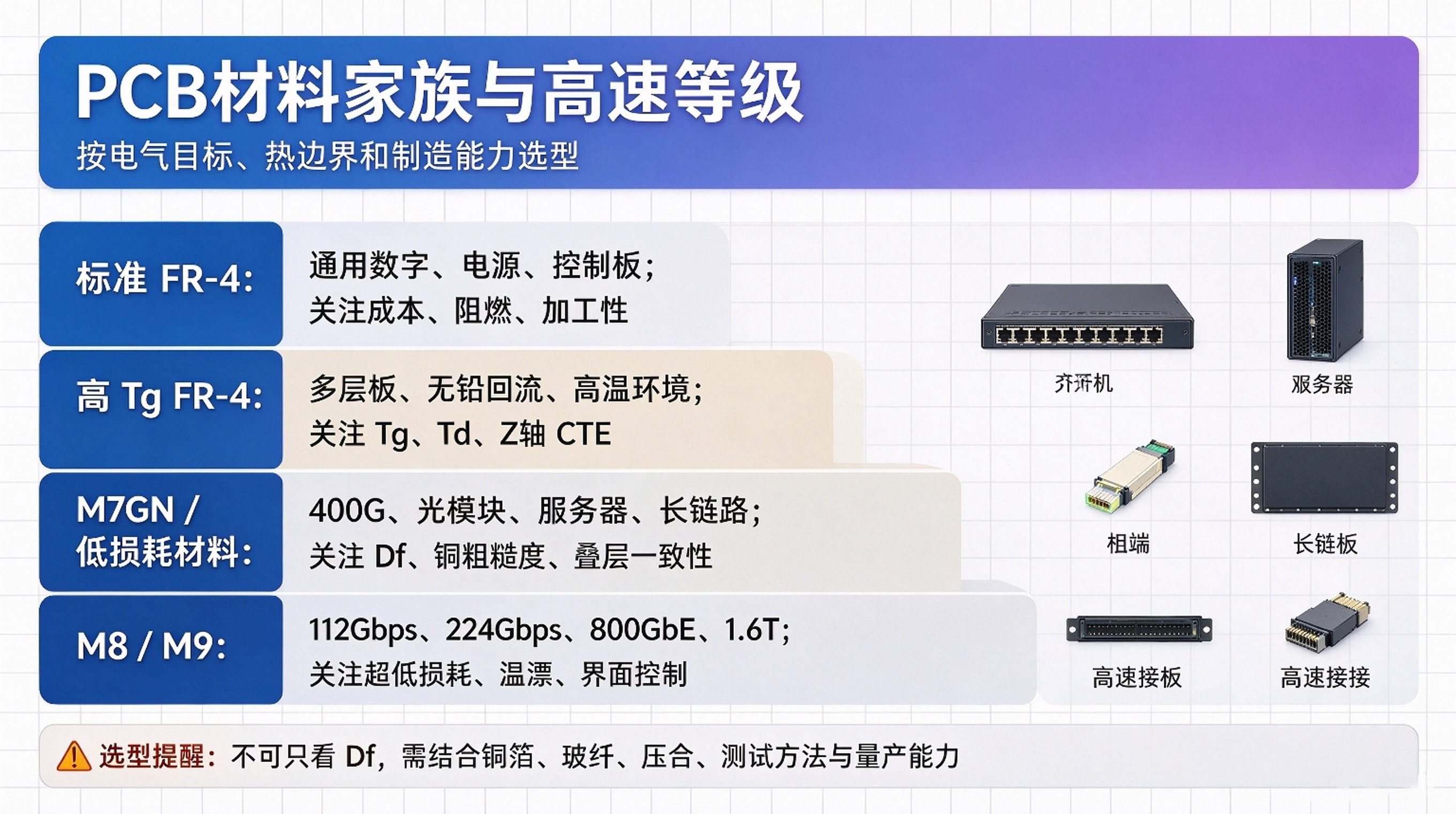

2 主流PCB材料家族的工程定位

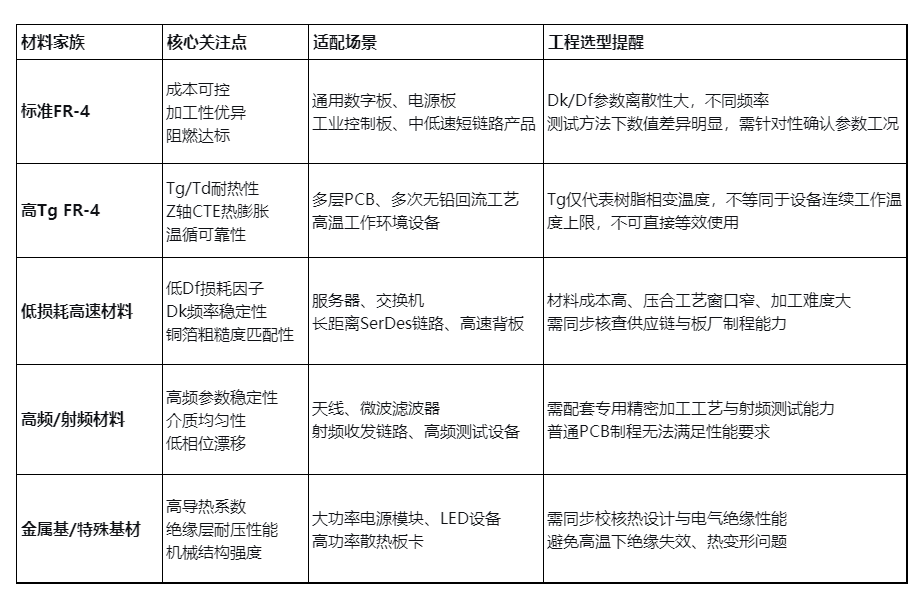

不同PCB材料体系的电气性能、热可靠性、加工难度与成本差异显著，需基于产品场景、电气指标、热边界条件、机械环境及量产制造能力选型，避免“参数最优”的盲目选型原则。各材料家族的具体工程应用、关注点及选型禁忌如下表所示：

3 材料参数与工程风险的对应关系

为规避设计遗漏，工程评审可将PCB材料参数分为电气特性、热可靠性、机械特性、制造特性四大维度，每个维度对应明确的设计约束与验证标准，实现参数可控、风险可查：

电气参数：Dk决定信号传输速度与阻抗精度，Df主导介质损耗，直接影响高速链路插损、回损、眼图质量；

热参数：Tg、Td、T260/T288、Z轴CTE表征板材耐热冲击、抗分层、抗热膨胀能力，决定板级温循与回流可靠性；

机械参数：铜箔类型、表面粗糙度、板材刚性影响线路蚀刻精度、孔壁可靠性与长期结构稳定性；

制造参数：树脂含量、压合窗口、制程兼容性决定量产一致性，避免批次间阻抗、损耗超差。

二、FR-4、M7GN、M8、M9板材性能差异与场景适配

工程中常混淆普通FR-4与高速M系列板材的性能边界。M7GN、M8、M9并非IPC标准中的材料等级，而是业界对松下MEGTRON系列高速板材代际的常用称呼。各级别板材的电气性能、工艺要求、适配速率差异极大，需精准匹配项目需求。

1 FR-4是材料体系而非单一牌号

FR-4是满足UL94 V0阻燃标准的玻纤增强环氧树脂基材统称，并非固定参数的单一材料。普通FR-4、中高Tg FR-4、低损耗FR-4在Tg温度、Dk/Df参数、吸水率、热分解温度、Z轴热膨胀系数及制程窗口上存在明显差异。

图纸或BOM中仅标注“FR-4”，通常只能满足低速控制板、电源板设计要求，无法适配高速交换机、AI服务器、长距离SerDes链路等高频高速场景，极易出现损耗超标、时序偏差等问题。

行业主流M系列高速板材定义：M7GN为松下MEGTRON 7系列R-5785(GN)低Dk玻纤版本；M8对应MEGTRON 8同级超低损耗材料；M9为面向224Gbps及以上速率的下一代高端高速板材。项目设计中，不宜笼统标注M7/M8/M9，必须明确供应商、层压板/PP料号、玻纤布规格、铜箔类型及测试标准。

2 M7GN：成熟量产的超低损耗高速板材

M7GN是MEGTRON 7材料体系搭配低Dk专用玻纤布的优化版本，核心优势不仅是降低Df损耗，更实现了Dk参数均匀性、玻纤编织效应、差分链路时延偏差的精准控制，在成熟量产高速板材中具有较高性价比。

根据官方参数，R-5785(GN)在14GHz频段下，Df典型值为0.0021~0.0023，随芯板结构、树脂含量小幅波动。该材料广泛应用于400G光模块、高速交换机、路由器、服务器主板及长距离PCIe、以太网SerDes链路。

工程重点：M7GN的性能增益需要配套工艺支撑，必须搭配低粗糙度铜箔、标准化内层棕化处理、稳定的压合厚度控制及S参数验证。若仅升级树脂材料，沿用高粗糙度铜箔与普通制程，高速损耗优化效果将大幅衰减。

3 M8：面向112Gbps PAM4、800GbE的更低损耗板材

MEGTRON 8板材通过优化树脂极性、玻纤结构与铜箔匹配性，进一步降低高频传输损耗。松下R-5795(U)/R-5795(N)主流型号，14GHz下Dk为3.08~3.13、Df为0.0012~0.0016，DMA Tg高达220℃；28GHz频段传输损耗

M7GN优化约30%，耐热性与高频稳定性大幅提升。

该板材主要适配800GbE交换机、AI服务器、高端光传输设备、基站设备的112Gbps PAM4长距离通道。此等级材料升级不再是简单物料替换，需同步匹配低Df玻纤、超低粗糙度铜箔、精细化内层处理、背钻工艺及高层数精密压合技术，对板厂制程能力要求极高。

4 M9：面向224Gbps的下一代高速板材

M9是针对224Gbps SerDes、1.6T交换系统、新一代AI服务器互连场景研发的高端板材，核心目标是极致降低高频损耗，同时严格控制温变环境下Dk/Df漂移、相位偏差与时延波动。

目前MEGTRON 9技术方案已完成验证，但量产成熟度低于M7、M8。工程设计中不宜直接套用通用参数进行仿真，必须向板厂索取对应版本的datasheet、测试方法、铜箔/玻纤组合方案及量产资质。

关键特性：M9板材的系统瓶颈不再局限于单一树脂损耗，铜箔粗糙度、玻纤介电均匀性、压合厚度波动、过孔寄生不连续等制造细节的影响占比大幅提升，微小制程偏差都可能引发高速链路失效，需采用材料厂商、板厂、连接器厂商、SI团队联合建模验证的开发模式。

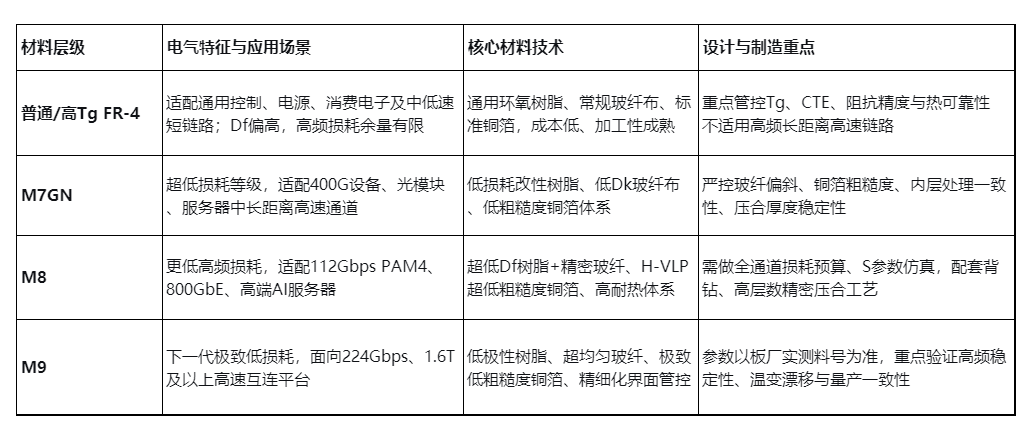

5 普通板材与高速板材全景对比

6 板材选型核心原则与混压设计方案

板材升级无需盲目全覆盖，核心依据为信号速率、上升沿时间、走线长度、连接器数量、过孔结构、误码率要求及工作温度。同一种接口（如PCIe、以太网），短距离直连链路可采用低损耗FR-4，长背板、多连接器、高温工况则需升级M7GN/M8板材。

经济型最优方案为混压设计：高速信号层采用低损耗高速板材，电源层、低速控制层采用通用FR-4板材，兼顾性能与成本。混压设计需提前校核树脂相容性、压合工艺窗口、Z轴CTE匹配性，避免板级翘曲、层间分层问题。

7 普通板材与高速板材的核心技术差异

树脂体系差异：普通FR-4为通用环氧体系；高速板材通过降低树脂分子极性、优化交联结构、引入PPE/PPO改性体系，大幅减少高频偶极子损耗。

玻纤布差异：高速板材不仅关注布号，更严控玻纤本体Dk、经纬编织均匀性、开纤效果，消除局部介电不均问题。

铜箔与界面差异：采用VLP/H-VLP/RTF等低粗糙度铜箔，降低高频趋肤效应损耗，同时精准平衡铜箔光滑度与树脂结合力。

参数稳定性差异：高速板材重点管控Dk/Df随频率、温度、批次的波动量，而非单一频点标称参数，保障全工况稳定性。

制造管控差异：对介质厚度、蚀刻线型、铜面均匀性、阻抗试样一致性要求更严苛，制程容错率更低。

验证体系差异：普通板材仅需常规电气测试；高速板材需通过TDR、VNA、插损/回损、差分偏斜、眼图、误码率建立完整验证闭环。

8 关键热参数工程解读（Tg/Td/CTE）

Tg（玻璃化转变温度）：指树脂由硬质玻璃态转变为柔性橡胶态的临界温度，随测试方法（DMA/TMA）不同数值存在差异。温度趋近Tg时，板材模量、尺寸稳定性、介电特性会显著劣化。标准FR-4 Tg约130~170℃，高Tg FR-4约170~200℃，M8高速板材可达220℃。核心禁忌：Tg为工艺耐受温度，不可等效为设备长期连续工作温度上限，长期工作温度需结合散热、热点、铜损综合评估。

Td（热分解温度）、T260/T288耐热时长：Td表征树脂高温分解临界温度；T260/T288为固定高温下板材抗分层、抗失效的持续时长，直接决定无铅回流、温循测试的可靠性。

Z轴CTE（Z轴热膨胀系数）：表征板厚方向的热膨胀特性。多层板、厚铜板、高纵横比通孔场景下，树脂与铜箔的热膨胀差异会累积热应力，反复温循后易引发孔壁开裂、层间分层，是高速多层板可靠性评审的核心指标。

无铅回流工艺适配：无铅工艺峰值温度高、热冲击次数多，普通FR-4易出现分层、孔损问题。高Tg、M7GN/M8板材可提升热稳定性，同时需匹配合理的压合参数、铜面图形率、回流曲线，实现工艺可靠性闭环。

三、铜厚、铜箔粗糙度与载流、高速损耗特性

1 工程铜厚的精准定义

行业通用标称铜厚：0.5oz≈17.5μm、1oz≈35μm、2oz≈70μm，该数值为基材名义厚度，并非成品实际厚度。内层铜厚受蚀刻工艺影响减薄，外层铜厚会叠加图形电镀增厚。

工程设计中必须区分基铜厚度、制程后铜厚、电镀后成品铜厚。阻抗计算、载流仿真、孔环强度设计需统一采用成品实测铜厚，避免参数混淆导致设计偏差。

2 铜厚对电气、散热与制程的双向影响

铜箔厚度与板卡性能、制程能力强相关：厚铜可降低直流电阻、减小压降、提升散热与载流能力，适配大功率电源场景；但铜厚越大，细线蚀刻、高密度BGA布线、精准阻抗控制难度越高，易出现线宽偏差、短路、阻焊异常等问题。

大电流载流设计需基于IPC-2152标准，结合实际板厚、铜面覆盖率、散热条件、允许温升精准校核，不可直接套用通用公式。

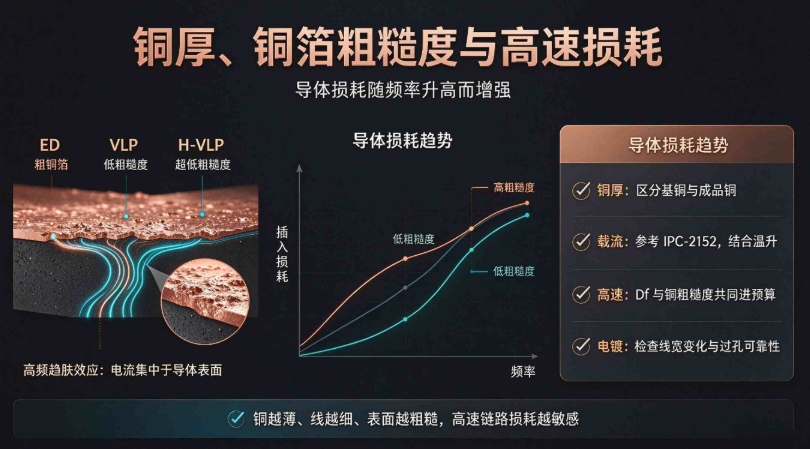

3 铜箔粗糙度的高速损耗机理

低频工况下，铜箔粗糙度对信号传输无明显影响；但高速高频场景下，信号电流集中在导体表面（趋肤效应），粗糙的铜面会延长电流传输路径，大幅增加导体损耗，导致链路插损超标、眼图收缩。

25Gbps及以上高速链路，必须将板材Df与铜箔粗糙度纳入整体损耗预算，优先选用H-VLP、VLP系列超低粗糙度铜箔。同时需注意，不同厂商的Rz、Rq粗糙度测试标准不统一，参数不可直接横向对比，需以板厂实测S参数为准。

4 电镀与过孔的铜厚可靠性影响

外层图形电镀会改变线路侧壁与表面铜厚，引发线宽偏差、阻抗漂移；过孔电镀厚度直接决定高温温循、反复回流下的孔壁可靠性；焊盘表面处理工艺影响焊接接触稳定性。

工程评审中，高速链路需重点核查电镀带来的线宽偏移、阻焊寄生、过孔不连续问题；大电流场景需校核走线、过孔阵列、铜平面的整体直流阻抗，不能仅参考叠层表标称铜厚。

四、介质损耗与高速信号完整性核心机理

1 Dk/Df与有效介电环境

Dk（介电常数）决定信号传输速度与特性阻抗，Dk越高，信号传输延迟越大，参数波动会直接引发阻抗、相位不确定性；Df（损耗因子）为介质损耗核心指标，Df越大，信号传输衰减越严重，高速眼图越容易收窄，链路预算余量越小。

工程关键：板材datasheet标称Dk/Df为纯树脂或标准试样参数，成品PCB的有效介电常数是树脂、玻纤、铜面结构、布线几何、阻焊层共同作用的结果。

通用参数量级参考：1GHz频段下，普通FR-4 Dk=3.8~4.5、Df=0.012~0.020；低损耗高速材料Df可降至0.002~0.008。不同测试标准（IPC-TM-650、谐振腔、带状线）测得的参数无法直接跨厂商对比，仿真必须采用匹配工况的实测参数。

2 高速插损的多维度构成

高速链路总插损并非仅由介质Df决定，而是介质损耗+导体粗糙度损耗+电镀/制程损耗+过孔/连接器不连续损耗+辐射损耗+端接失配损耗的叠加结果。

实际工程中，高频长链路场景下，铜箔粗糙度、过孔寄生、布线不连续带来的损耗占比往往高于介质损耗。因此优化高速信号完整性，需先建立全链路损耗预算，再针对性优化材料、铜箔、走线、过孔结构，而非单纯升级高端板材。

3 玻纤编织效应的工程影响

玻璃纤维（Dk≈6）与环氧树脂（Dk≈3）介电参数差异较大，玻纤编织的周期性不均，会导致局部介电环境波动。高速细线若长期贴合玻纤束、或跨玻纤区域布线，会出现局部阻抗偏移、差分对内时序偏斜（skew）、相位误差超标等问题。

高速差分链路设计中，需结合玻纤布型号、编织结构优化走线角度、线宽线距、参考平面间距；超高精度场景可选用开纤玻纤布、高树脂含量体系，减小编织效应带来的参数波动。

4 频率、温度与批次的稳定性管控

Dk/Df参数具有明显的频率色散、温变特性：频率越高，介质损耗非线性增长；高低温工况下，参数漂移会导致眼图劣化、时序偏移。同时，板材树脂含量、制程波动会造成批次间参数差异，引发量产一致性问题。

高速项目需实现全流程参数溯源：仿真参数、阻抗控制单、板厂叠层参数、实测S参数一一对应，通过TDR、VNA、眼图、误码率测试完成实板验证，匹配产品速率与风险等级。

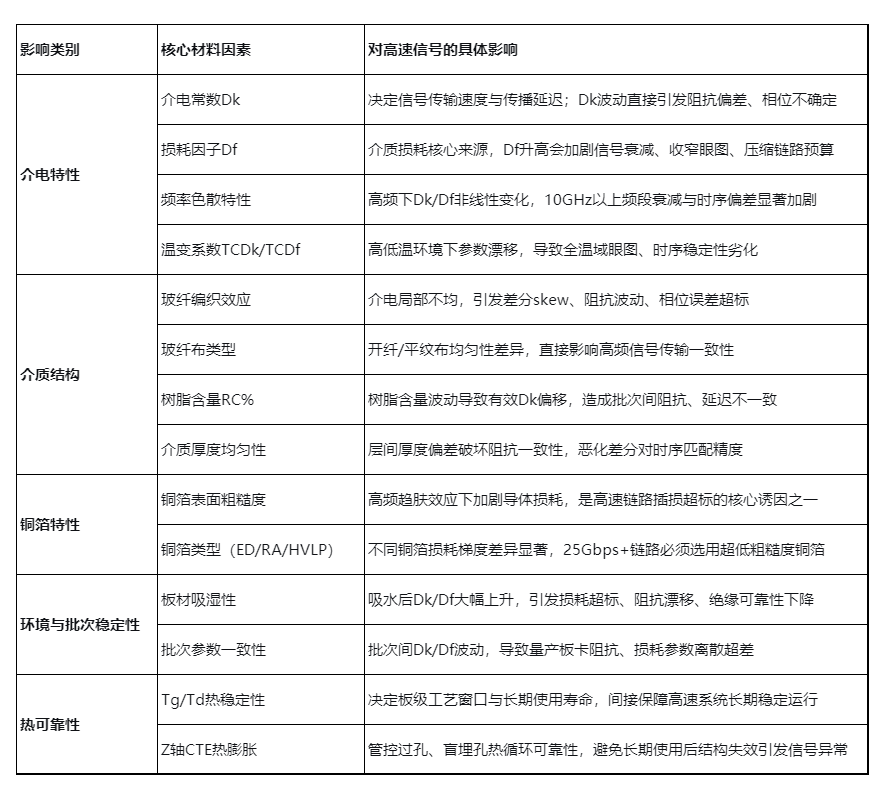

五、PCB材料对高速信号完整性的影响汇总

综上，PCB材料选型并非单一比较Dk/Df数值，而是电气性能、热可靠性、机械结构、制程能力、量产一致性与成本供应链的系统权衡。只有将材料参数、板厂工艺与高速链路实际工况联合考虑，才能从底层降低高速信号完整性风险。

下篇将聚焦叠层设计规范、阻抗控制单解读、板厂叠层表识别方法、工程常见问题闭环方案及项目评审标准。
