随着高性能 CPU、GPU、FPGA 以及 GaN 等第三代半导体功率器件功率密度持续提升,单位面积热流密度显著增加,散热能力已成为限制系统性能、寿命与可靠性的关键因素。传统表面贴装技术将芯片直接焊接于 PCB 表层,热流需经过焊料、PCB 介质及过孔等路径,存在散热路径长、热阻大等问题。尽管在 PCB 内埋入铜块可局部增强导热,但仍可能受限于界面热阻偏高、铜与介质 CTE 失配以及热机械可靠性不足。
本文提出一种基于“芯片—铜块—实心镀铜柱—AMB 陶瓷覆铜基板”的高密度集成封装垂直散热方案。该方案在多层板内部嵌入已预焊芯片的铜块,并通过实心镀铜柱与底部 AMB 陶瓷基板形成低热阻、以金属/陶瓷为主的垂直导热通路,为高功率密度器件的散热与可靠性提升提供一种可行的工程路径。

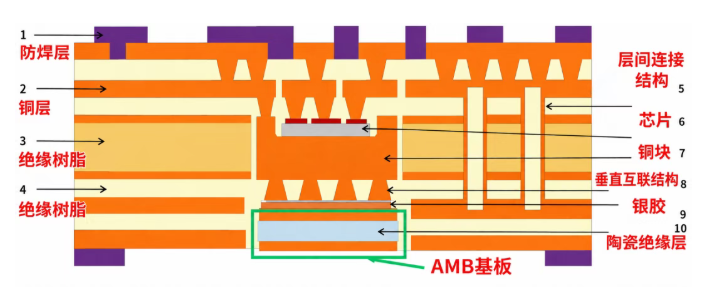

本方案在多层电路板内部集成预焊芯片的铜块,并通过实心镀铜柱将铜块底部与 AMB 陶瓷覆铜基板连接,构建从芯片到系统级散热器的垂直散热通道。其核心热流路径可概括为:
芯片 → 芯片/铜块焊接层 → 铜块 → 实心镀铜柱 → 银烧结层 → AMB 顶层铜箔 → 陶瓷基体 → AMB 底部铜层 → 系统散热器
该结构减少了传统 PCB 介质和普通散热过孔带来的高热阻环节,同时利用 AMB 陶瓷基板的高导热、高绝缘和较高机械强度,改善高功率密度封装中的热扩散与热机械可靠性。

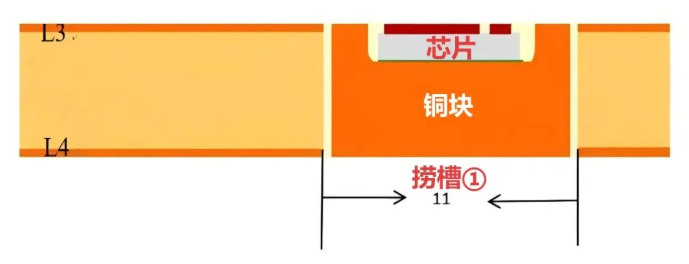

在 PCB 内层芯板对应区域加工铣槽,例如在 L3—L4 层间形成槽①。将预成型铜块精准嵌入槽内并完成固定,使铜块上表面与 L3 层表面保持平齐。铜块上表面需提前通过扩散焊或烧结工艺与芯片牢固连接,以实现芯片级的高效热耦合。

该步骤的关键在于铜块尺寸公差、槽壁间隙、共面度以及芯片焊接质量的控制,以保证后续压合填充和热通路连续性。

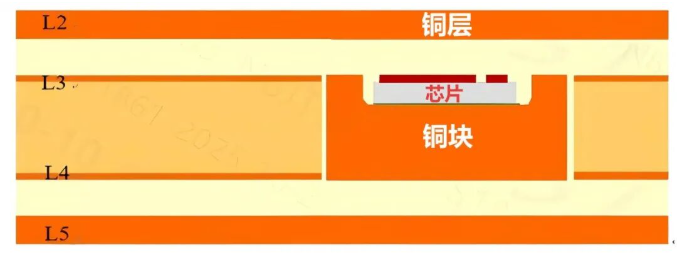

在已嵌入铜块的芯板上下两侧,依次叠放半固化片与铜箔,执行第一次高温高压压合,形成包含 L2—L5 层的基础框架结构。压合过程中,半固化片树脂需充分流动并填充铜块周围间隙,避免空洞、分层和局部应力集中。

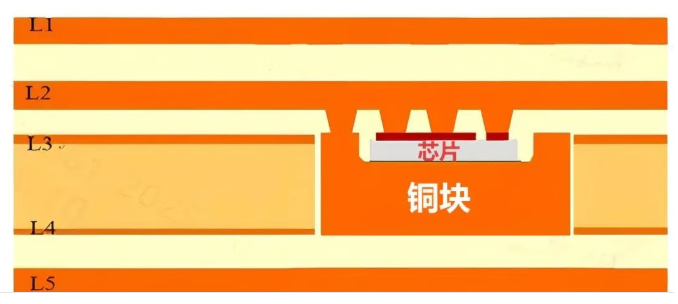

对首次压合后的板件进行二次叠层压合,扩展至 L6 层及以上。随后,在芯片对应顶部区域进行激光开窗与电镀加厚处理,并完成外层线路图形转移等常规 PCB 制程,得到多层成形板。

该阶段需兼顾已埋入芯片和铜块的热敏感性,控制压合温度、压力及升降温速率,避免对芯片、界面焊层和铜块嵌合结构造成损伤。

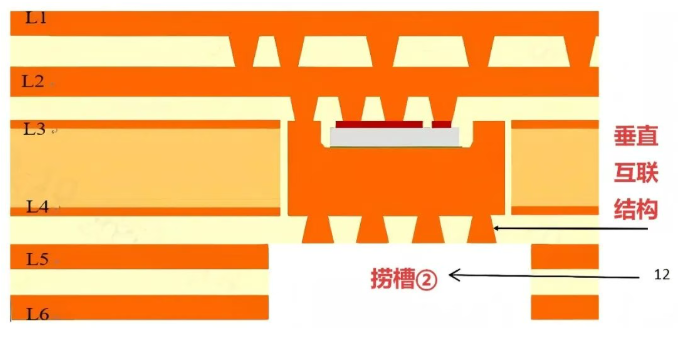

在铜块正下方的 L5—L6 层区域进行开窗铣削,形成用于放置 AMB 基板的槽②。随后,在铜块底部对应位置,通过激光钻孔与电镀填孔工艺制备贯穿介质层的实心镀铜柱。

该实心镀铜柱作为垂直互连结构,上端连通铜块底部,下端露出板面,为后续连接 AMB 基板提供低热阻的金属桥梁。工艺控制重点包括激光钻孔孔壁质量、电镀填孔致密性、空洞率以及铜柱与铜块之间的结合强度。

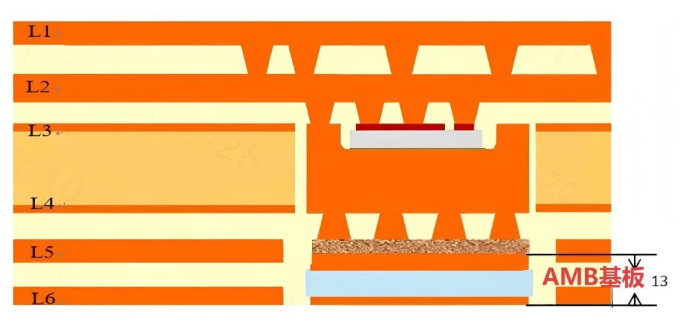

将 AMB 陶瓷覆铜基板精准对位并预置于槽②窗口内。在实心镀铜柱底部与 AMB 顶层铜箔之间放置纳米银膜,使“镀铜柱—银膜—AMB 铜层”紧密贴合。通过低温银烧结工艺形成致密冶金结合,将 AMB 基板集成至多层板内部,以实现较低的热界面电阻。

随后,在 AMB 基板侧壁与槽②内壁间隙处灌注绝缘树脂。待树脂填满缝隙并完全固化后,实现 AMB 基板的机械锚固、侧壁电气绝缘与密封保护。该步骤需控制银烧结温度、压力、时间及界面空洞率,并确保绝缘树脂与 PCB 介质、陶瓷和铜表面的兼容性。
