转接板与载板的角色演变:从先进封装到超高密度互连平台

  • 载板
  • 电子封装
  • 转接板
2026-10-21 15:16:13
172

摘要: 随着先进封装技术的发展,转接板与载板的角色和定义正经历深刻演变。本文系统梳理转接板的发展历程,辨析转接板与载板的核心区别:转接板主要用于实现芯片间或芯片与基板间的高密度、精细间距互连,而载板作为封装的基础,负责与印制电路板(PCB)的大规模连接。文章进一步指出,超高密度互连(UHDI)技术正推动PCB、转接板与载板的制造工艺融合,三者之间的界限日益模糊,未来有望形成一个连续的高密度互连平台。这一趋势对传统PCB制造业既是挑战,也是向更高价值链转型的战略机遇。

关键词: 转接板;载板;先进封装;超高密度互连


1 转接板的定义与作用

在先进电子制造中,转接板是一种物理接口或中间载板。当两个元器件直接互连十分困难甚至无法实现时,转接板用于实现二者之间的电气连接。


转接板通常较薄,常见材质包括硅、玻璃或有机材料,被放置在芯片与封装载板之间,或封装与印制电路板(PCB)之间。它充当桥梁,通过精细间距布线或硅通孔(TSV)重新分布信号、电源和接地连接。转接板使高密度互连和精细间距布线成为可能,从而将集成电路(IC)上微小的连接盘与PCB上可制造的更大连接盘连接起来。


在先进封装中,转接板还能使多个芯片(如逻辑芯片、存储芯片等)并排安装在同一个封装内。这类封装在高性能计算中非常常见,例如图形处理器(GPU)、现场可编程门阵列(FPGA)等。转接板有助于处理芯片与载板之间在走线间距和尺寸上的差异,从而降低应力并提高组装可靠性。通过缩短互连长度并提升布线密度,转接板能够增强电气性能(如改善信号完整性、降低延迟),并在一定程度上提高散热能力。


转接板大致可分为三类:

硅转接板:采用TSV,可实现极细间距、高性能互连;

玻璃转接板:成本相对较低,具有良好的尺寸稳定性;

有机转接板:由先进层压板材料制成,成本更低,但布线密度不及硅转接板。

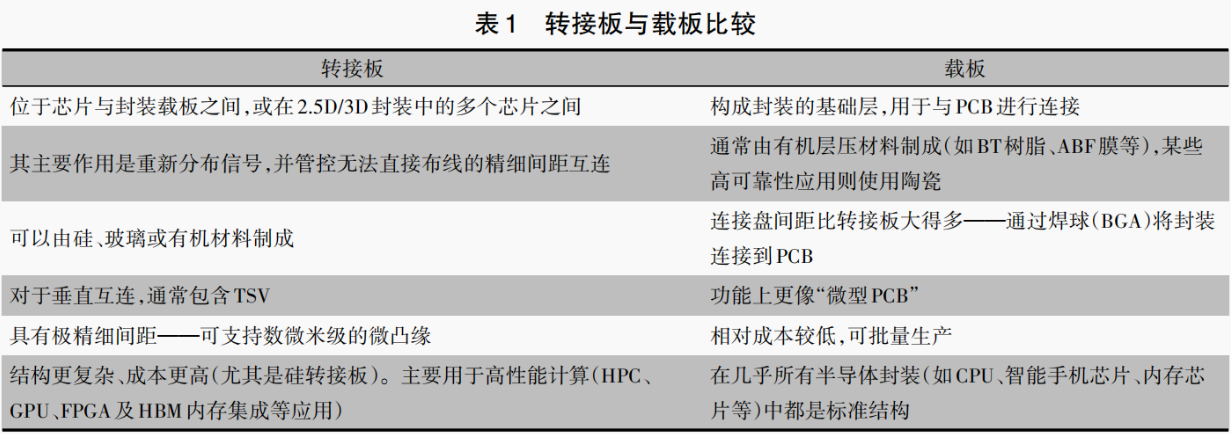

简而言之,转接板是在芯片与载板之间提供高密度互连层转接支撑的重要组件,对现代半导体器件先进封装具有重要意义。转接板与载板的核心差异可归纳为表1。




2 转接板的发展演变

随着半导体制造和先进封装技术的发展,“转接板”的定义也在不断演变。


过去,转接板通常指:

①一种无源中间基板,用于在半导体芯片与更大的载板/PCB之间重新分布I/O信号;

②由硅、玻璃或有机层压板制成;

③具备精细间距布线、TSV以及重新布线层(RDL);

④用于解决机械、电气以及间距缩放方面的挑战。

随着2.5D、3D封装以及异构集成的兴起,转接板的作用正在发生变化,并出现了一些新型转接板:



无源转接板(传统作用)

这类转接板仍广泛应用于硅光子、GPU、FPGA以及高带宽内存(HBM)集成等领域,具有高密度布线和电源分布功能。


有源转接板

这类转接板内部集成了晶体管、电源传输电路以及信号调整逻辑,典型功能包括管理时钟分布、电压调节和高速信号重定时。有源转接板在小芯片(chiplet)生态系统中受到越来越多关注,因为来自不同厂商的小芯片需要标准化互连。


有机/混合型转接板

在成本敏感的应用领域,层压板和积层膜技术正成为硅基方案的有力竞争者。为实现中等性能和更低成本,一些方案采用不含TSV的RDL扇出型转接板。


玻璃转接板

玻璃转接板正在兴起,原因在于其低成本、低损耗、尺寸稳定性好,且能够处理超高密度I/O。



3 “转接板”术语的扩展

“转接板”最初主要指基于TSV技术的硅桥。如今,该术语的涵盖范围已经扩大,包括RDL转接板(扇出重新分布层,模拟无TSV的转接板),以及像英特尔嵌入式多芯片互连桥(EMIB)这样的嵌入式桥接技术,有时被称为“局部转接板”。即使是具有高密度互连的晶圆级封装载板,也正在模糊这一界限。换言之,“转接板”“载板”和“先进封装层”之间的界限已不再严格。


术语“转接板”定义扩展的技术原因主要包括:

小芯片架构:企业希望将来自不同工艺节点、晶圆厂或供应商的芯片连接在一起。转接板不再仅仅是“布线板”,而正在成为集成平台。

异构集成:逻辑、存储、模拟、光电子和射频(RF)模块可集成在同一转接板上,或通过同一转接板实现集成。

电源传输与热量管理制约:有源转接板有助于在封装层面管控局部电源和热量。

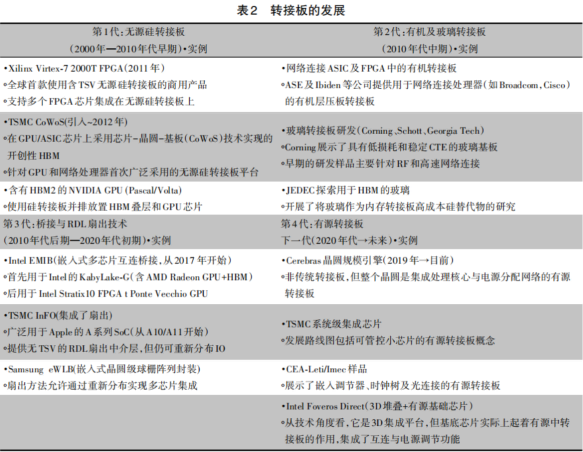

4 转接板在电子制造中的发展


4.1 早期阶段(2000年—2010年代早期):经典硅转接板

这一阶段的转接板主要定义为具有TSV和RDL的无源硅板,应用于将多个芯片(如逻辑芯片与HBM内存)安装在转接板上,再安装到封装载板上的2.5D封装。典型实例包括Xilinx FPGA、AMD GPU与HBM内存集成。行业观点中,转接板几乎与基于TSV的硅转接板同义。


4.2 发展阶段(2010年代中期):有机与玻璃转接板

有机转接板由层压板(如ABF膜、BT树脂)制成,成本较低,间距较硅转接板更宽,适用于对TSV密度要求不高的应用。玻璃转接板进入研究和早期采用阶段,具有良好尺寸稳定性、低电气损耗以及极细间距钻孔潜力。由此,“转接板”术语已涵盖多种材料类型,不再仅限于硅。


4.3 重新定义阶段(2010年代末期—2020年代初期):桥接与RDL扇出技术

扇出RDL转接板是在重组晶圆或面板上的重新分布层,功能类似于没有TSV的转接板,主要应用于先进扇出晶圆级封装(FOWLP)。嵌入式桥接(局部转接板)以英特尔EMIB为典型例子,小型转接板“薄片”仅嵌入在需要的位置,与完整硅转接板相比能够降低成本。由此,“转接板”术语扩展到包括部分/局部连接平台。


4.4 下一代(2020年代—未来):有源转接板

有源转接板不仅可重新分布信号,还可集成有源电路,包括电源管理(如电压调节器)、时钟分配和信号重定时,并可能用于小芯片生态系统中的安全或互连逻辑。相关研究实例包括欧洲核子研究组织(CERN)、法国原子能委员会电子与信息技术实验室(CEA-Leti),以及晶圆厂和外包封装测试(OSAT)企业的商业开发。其行业影响在于进一步模糊了“载板”“转接板”和“系统级转接板”之间的界限。

如今,行业将“转接板”作为一个广义术语,用来指代任何位于芯片与载板之间、可实现高密度集成的组件。该定义已不再局限于具有TSV的无源硅转接板。



5 共同基础:高密度互连(HDI)与UHDI

在先进半导体封装中,载板在许多方面类似于微型高密度互连(HDI)PCB。载板采用的激光钻微通孔、精细线路以及多层叠层技术,最初均应用于HDI PCB制造。随着线宽/线距要求缩小到个位数微米,载板制造开始看起来几乎与最先进的PCB制造技术相同,只是几何尺寸更小、公差要求更严格。PCB向超高密度互连(UHDI)的推进,与先进封装载板发生的变化相呼应。


5.1 载板与HDI板:按需演变

早期载板可通过类似PCB的传统工艺制造。随着芯片I/O数量增加,载板必须进行演变,技术人员采用了积层法、堆叠孔和激光钻孔等技术,这些都成为HDI的标志性特征。目前,用于CPU、GPU、网络专用集成电路(ASIC)等的高端载板具有UHDI级别的技术特征:小于10 µm的线宽/线距、小于50 µm的微通孔,以及高度受控的层间对位。在许多方面,载板制造在技术上已经超越传统HDI PCB,而PCB行业正努力迎头赶上。


5.2 转接板与UHDI板:重叠之处

具有TSV的硅转接板通过半导体工艺制造,而非PCB工艺。但RDL扇出转接板(如用于FOWLP的转接板)以及玻璃/有机转接板,则采用与HDI PCB制造非常相似的工艺,只是分辨率要求极高。业内一些人甚至将扇出面板称为“类PCB转接板”,因为其工具集和设计原理(如通孔、层压板、重新分布层)与先进PCB制造工艺高度重叠。UHDI技术直接支持小芯片互连所需的密度,而这正是转接板发挥作用之处。


5.3 制造融合

过去,PCB制造厂、载板制造厂和半导体制造厂各自独立。然而,随着HDI/UHDI技术的发展,这些区别正逐渐模糊。PCB制造商正在投资UHDI能力,以支持下一代载板的生产;载板制造商(如Ajinomoto、Ibiden、Unimicron等)正在采用PCB风格的面板处理,且分辨率更高;大型面板正用于扇出封装,其设备与PCB制造设备存在重叠。这种融合意味着,HDI/UHDI PCB制造的技能和工艺正在直接推动转接板和载板的发展。



6 转接板、载板和PCB的关系

6.1 为什么这很重要

随着芯片封装与PCB之间的边界逐渐模糊,载板及UHDI PCB的技术正变得可互操作。在某些技术路线图中,“电路板”和“封装”将合并为单一的集成平台。具有UHDI专业技术的PCB制造商可能会发现进入先进封装市场的机会,而OSAT公司和载板制造商正在探索面板规模制造。预计UHDI技术不仅对PCB至关重要,也将对所有互连平台,包括载板、转接板,甚至可能的混合芯片/电路板集成,发挥关键作用。


长期以来,载板一直是HDI PCB制造的专业分支,不断推动更精细特征以跟上半导体的发展。转接板,尤其是有机转接板和扇出型转接板,与UHDI工艺紧密相关,并且通常采用类PCB制造方法。随着HDI向UHDI发展,PCB、载板和转接板制造之间的区别正在缩小,预示着未来它们将形成一系列高密度互连平台的连续体。


6.2 概念辨析:一个直观类比

转接板 = 适配器/转换器:将来自芯片的超精细信号分散开;

载板 = 基础/承载板:将适配后的信号连接到整个封装,并将其与外部世界连接。


6.3 关键区别

转接板:通过超细间距布线实现芯片与芯片或芯片与载板的连接;

载板:通过较大规模布线及机械支撑实现封装与PCB的连接。


6.4 对PCB的影响

随着技术不断推进,传统定义以及载板和转接板的功能变得更加广泛,这对PCB意味着什么?根据本文所列信息,载板和转接板——曾经是PCB与芯片之间的连接器——如今作为更复杂的互连载体,在许多方面与传统的PCB角色平行。


那么,二者是否都将继续存在?还是一旦跨越某些技术边界,载板和/或转接板技术会使PCB变得过时?传统刚性PCB的需求不会完全消失。对许多技术而言,它仍将是最经济的连接选择。但随着HDI逐步过渡到UHDI,且高端应用对先进制造能力提出更高要求,载板和转接板制造尽管需要不同的设备和材料,却可能成为传统PCB工厂下一个合乎逻辑的发展方向。



7 结语

转接板已从经典的无源硅TSV中介层,演变为涵盖有机、玻璃、扇出RDL、嵌入式桥接和有源转接板的广义高密度集成平台。载板则持续向UHDI方向推进,并在特征尺寸和工艺控制上不断逼近甚至超越传统HDI PCB。随着UHDI技术推动PCB、载板与转接板制造工艺融合,三者之间的界限日益模糊,未来有望形成一个连续的高密度互连平台。对传统PCB制造业而言,这既是技术挑战,也是向更高价值链转型的战略机遇。
