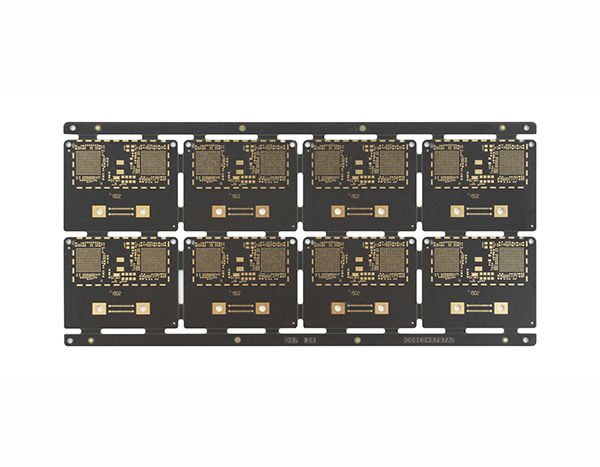

8层HDI PCB板

8层HDI PCB板

板材类型:

HDI盲埋孔板

板材层数:

8层

板材厚度:

1.0mm

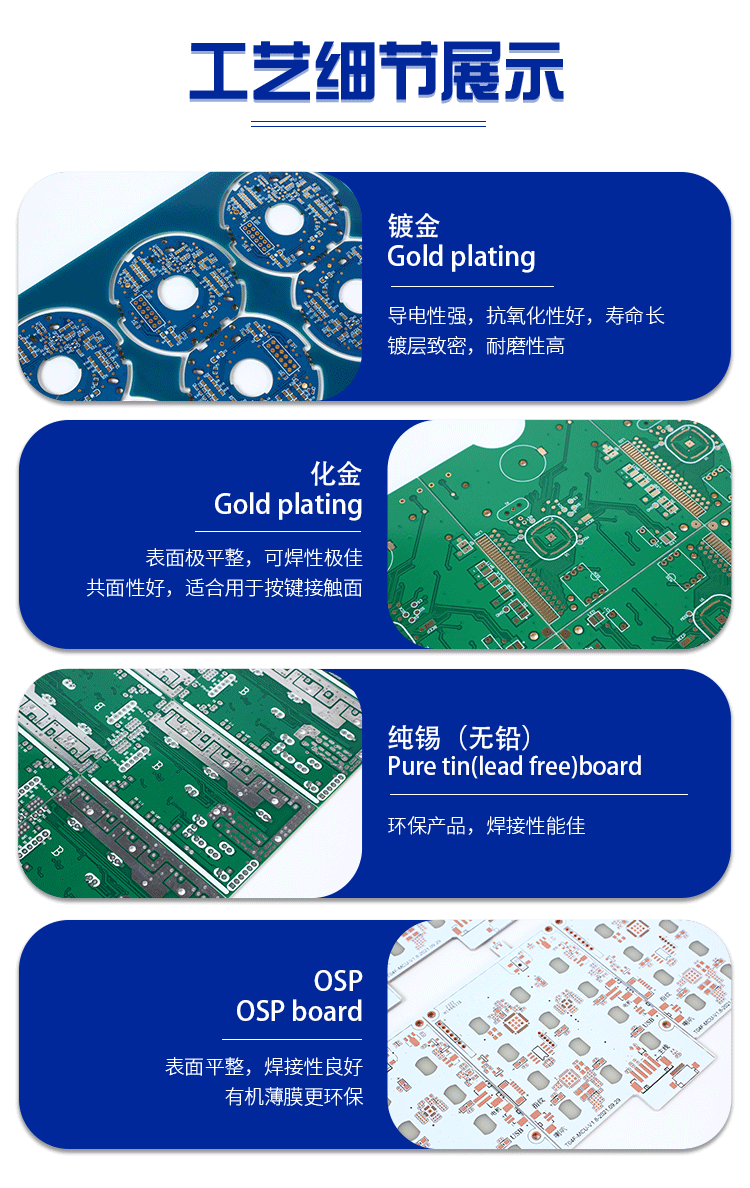

表面处理:

沉金

最小线宽/线距:

3mil/3mil

产品名称:8层HDI板

层数:8层

材质:S1000-2

纵横比:5:1;

成品厚度:1.0mm;

最小孔径:激光孔0.1mm,机械孔0.2mm;

线宽/线距:3mil/3mil;

技术要点:2+N+2




8层HDI PCB板是一种先进的印刷电路板(PCB)材料,结合了高密度互连(HDI)技术和多层PCB的优点。它的设计使其具有更高的电气性能、更小的尺寸,同时保持了足够的机械强度和耐热性。具体来说,8层二阶HDI板的特点如下:

高性能:能提供更高的电气性能和稳定性,满足各种高端电子产品的需求。

小尺寸:由于其高密度的特性,可以制作出更小、更轻的产品,这对于追求轻薄化、便携性的电子产品来说,具有极大的吸引力。

高可靠性:其制造工艺严格,能够有效防止电路短路、漏电等问题,提高产品的可靠性。

环保:与传统的单层或多层HDI板相比,8层二阶HDI板使用的材料更多,但同时也更环保。

此外,8层HDI PCB板还具有高密度布线、小尺寸、轻薄短等优点。这些特点使得HDI板在电子产品中得到了广泛的应用。

8层HDI PCB板的应用非常广泛,包括消费电子、汽车电子、通信设备、航空航天等领域。

例如,在消费电子领域,可以用于制造高性能的手机、平板电脑和其他便携式设备;

在汽车电子领域,用于制造更节能、更环保的电动汽车和自动驾驶汽车;

在通信设备和航空航天领域,用于制造更强大、更可靠的卫星通信系统和航空电子设备。
