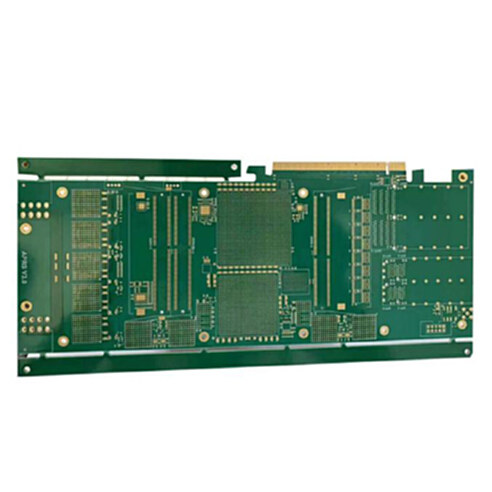

8层PCB通孔板（8-Layer PCB Plated-Through-Hole Board）是一种多层印刷电路板，它由八层相互平行的导电层以及它们之间的绝缘介质层组成。这种电路板的核心特征之一是采用了通孔（Plated Through Hole，PTH）技术，即在电路板内部钻孔并在孔壁上电镀一层导电材料（如铜），从而使电路板的每一层都能通过这些通孔实现电气连接。

8层PCB通孔板的主要特点和应用优势包括：

**高集成度**：由于有八层可供布线，能够实现极为复杂的电路设计，容纳更多的元器件和线路，提高电路的集成度。

**优异的信号传输**：通过合理的层叠设计和信号完整性分析，可以有效控制信号传输的阻抗，降低信号之间的串扰，适用于高速信号传输。

**良好的散热性能**：可以通过内部的电源层和地层设计，形成有效的散热路径，提升电路板的整体散热性能。

**可靠的机械连接**：通孔技术不仅提供了电气连接，也为元器件的机械固定提供了支持，增强了整块电路板的机械稳定性。

广泛的应用领域：

8层PCB通孔板广泛应用于各类对电路复杂度、信号质量和散热性能有高要求的领域，如计算机主板、通信设备、电源系统、工业控制设备、医疗设备、航空航天设备等。
