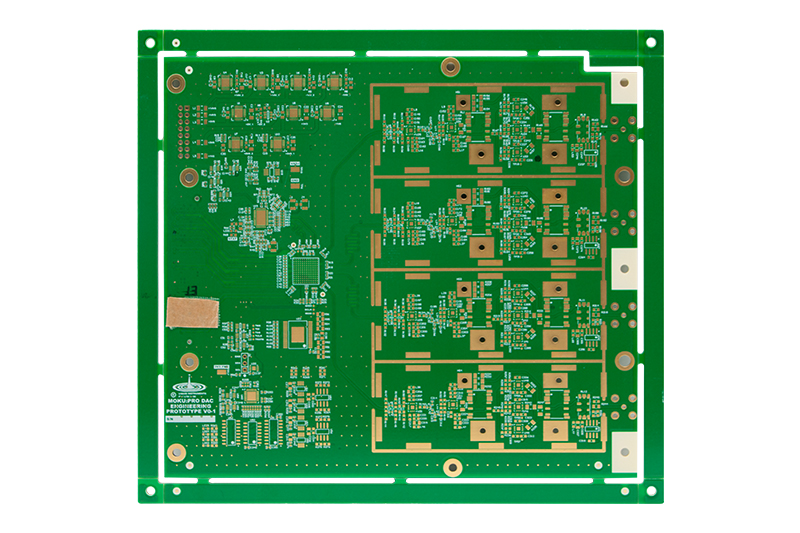

12层射频PCB线路板

12层射频PCB线路板

板材类型：

混压电路板

板材层数：

12层

板材厚度：

1.7±0.17mm

表面处理：

沉金

最小线宽/线距：

110/90um

在线咨询

  • 应用领域 射频天线

  • 材料 罗杰斯RO4350B+台耀 TU-768

  • 层数 12L

  • 板厚 1.7±0.17mm

  • 最小孔径 机械孔：0.2mm

  • 最小线宽/线距 110/90um

  • 最小板厚孔径比 8.5:1

  • 表面工艺 沉金，厚度：0.05um
