SMT贴装元件指南丨不同类型表面安装器件大全
表面贴装元件作为现代电子设备构建的关键基石，其演进趋势正引领着行业向更高级别的高效与精密迈进。随着科技的日新月异，这些元件不仅在尺寸上实现了前所未有的微型化——如片式电阻器与电感器持续缩减体积，更在性能与精度上实现了质的飞跃，为电子设备的小型化与高性能化奠定了坚实基础。
尤为值得一提的是，叠层型片式磁珠（MLCB）及磁珠阵列的广泛应用，不仅是对小型化需求的有力响应，更是对电路设计中对空间优化与高性能滤波需求的深刻洞察。这些创新技术的应用，不仅极大地节省了电路板空间，提升了组装密度，还以更高的电磁兼容性（EMC）性能满足了复杂电路对噪声抑制的严格要求，推动了整个电子制造业向更高层次的集成化、智能化发展。
表面贴装元件介绍
SMT表面贴装技术，是电子元器件的一种重要封装技术。在SMT工艺中，表面贴装元器件是指在一个表面上进行组装和焊接的电子元器件，包括电阻、瓷片电容、片式元件、表面贴装元器件、组装器件和柱形元件等。
表面贴装元器件类型
矩形元件
电阻、瓷片电容等片式元件。
片式元件
表面贴装元器件，包括集成电路芯片等。
组装器件
二极管、晶体管、电感、电解电容等。
柱形元件
整流二极管、晶体管、电感、电解电容等。
表面贴装元器件的特点
尺寸小、重量轻
适合高密度组装，有利于电子产品小型化和薄型化。
引线或引脚很短
有利于减少寄生电感和电容，改善了高频特性。
组装可靠性好
形状简单、结构牢固。
尺寸和形状标准化
适合自动化组装，效率高、质量好，利于大批量生产，综合成本低。
表面贴装元器件引脚形式
翼形引脚
能适应薄、小间距的发展，适应各种焊接工艺，但在运输和使用中易使引脚受损。
J形引脚
空间利用系数较大，对焊接工艺的适应性比翼形差，但引脚较硬，在运输和使用中不易损坏。
对接引脚
剪切强度低，对贴装和焊接要求更高。
球栅阵列
属于面阵列封装，引脚不会变形，适合于高引脚数的封装，但焊接的适应性较差，并且焊后的可检测性较差。
阻容元件识别方法
电阻的识别
电阻的单位为欧姆，常用的有毫欧姆、千欧姆、百万欧姆等。可以根据电阻的大小来判断元件的大小，但需要注意电阻的分压与分流的问题。
电容的识别
电容的单位为法拉，常用的有微法、兆法、千法、百万法拉等。可以通过电容的容量来判断元件的大小和性质，但需要注意电容的动态平衡问题。
电感的识别
电感的单位为亨利，常用的有毫亨利、微亨利、纳亨利等。可以通过电感的感值来判断元件的大小和性质，但需要注意电感的自感与互感的问题。

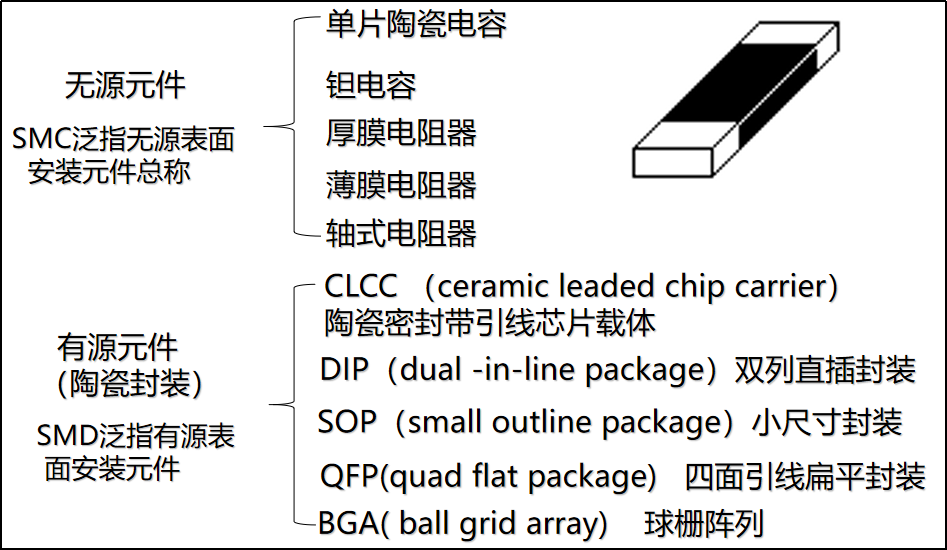

表面贴装元件的种类

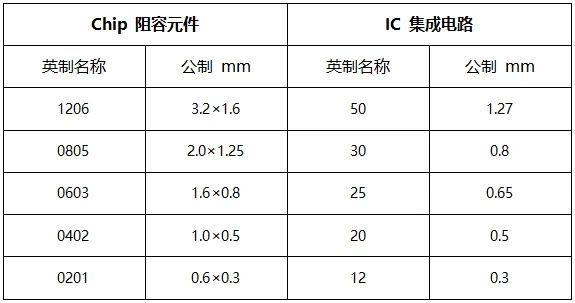

● 元件尺寸公英制换算 ●
0.12英寸=120mil、0.08英寸=80mil

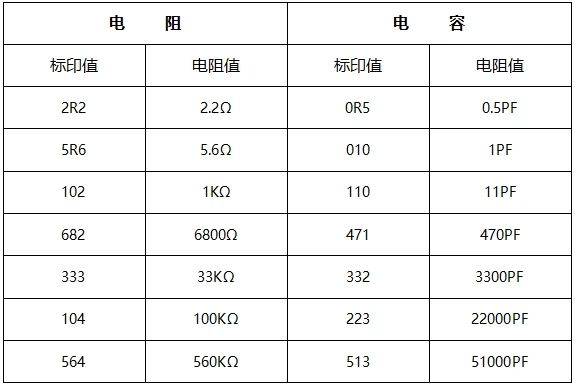

● 片式电阻、电容识别标记 ●
IC第一脚的辨认方法

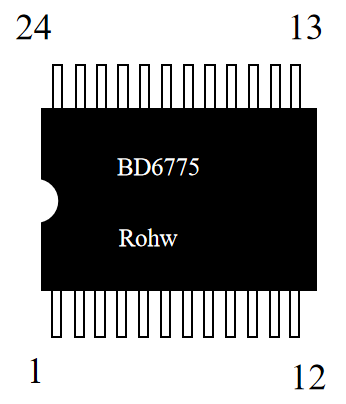

一般IC都会有一个缺口芯片正面向上，缺口向上时，缺口左面的为第一脚，顺着逆时针的方向依次类推。有的芯片不是用缺口，而是在芯片的一个边角放一个圆圈，最靠近圆圈的为第一脚，如果是IC芯片上有两个一大一小的圆点，一般情况下以小点为标准。
QFP封装黑色部分，在其中一个角会有个小凹圆点，或是印上去的小圆点，为第一脚。

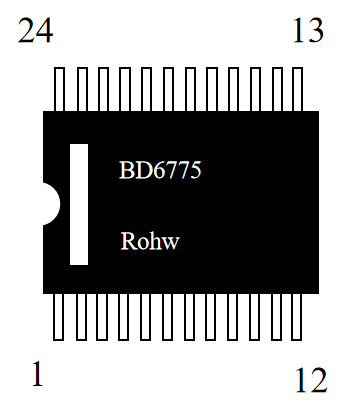

IC有缺口标志

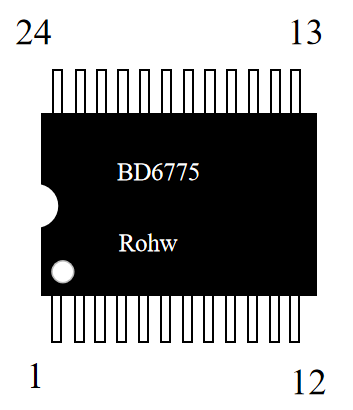

当芯片既有缺口又有圆角时，若二者放置位置有冲突，一律以缺口为主。
文字标识
以文字作标识：正看IC下排引脚的左边第一个脚为“1”
横杠作标识
以横杠作标识：横杠一边为一脚。
常见IC的封装方式
DIP封装
双列直插封装，引脚从两边插入封装体，中间有引脚排列形成的通孔。
SOP封装
小外形封装，引脚从四边伸出，中间有引脚排列形成的通孔。
SSOP封装
窄间距小外形封装，引脚从四边伸出，中间有引脚排列形成的通孔。
TSOP封装
薄型小尺寸封装，引脚从四边伸出，中间有引脚排列形成的通孔。
LGA封装
低插槽封装，引脚从底部插入封装体，中间有引脚排列形成的通孔。
QFN封装
四边扁平封装，引脚从四边插入封装体，中间有引脚排列形成的通孔。
PLCC封装
塑料芯片载体封装，引脚从底部弯曲，插入封装体中。
BGA封装
球栅阵列封装，引脚从四边插入封装体，中间有引脚排列形成的通孔。
不同的封装方式适用于不同的应用场景，封装的形式和大小也会根据需求和设计的不同而有所变化。

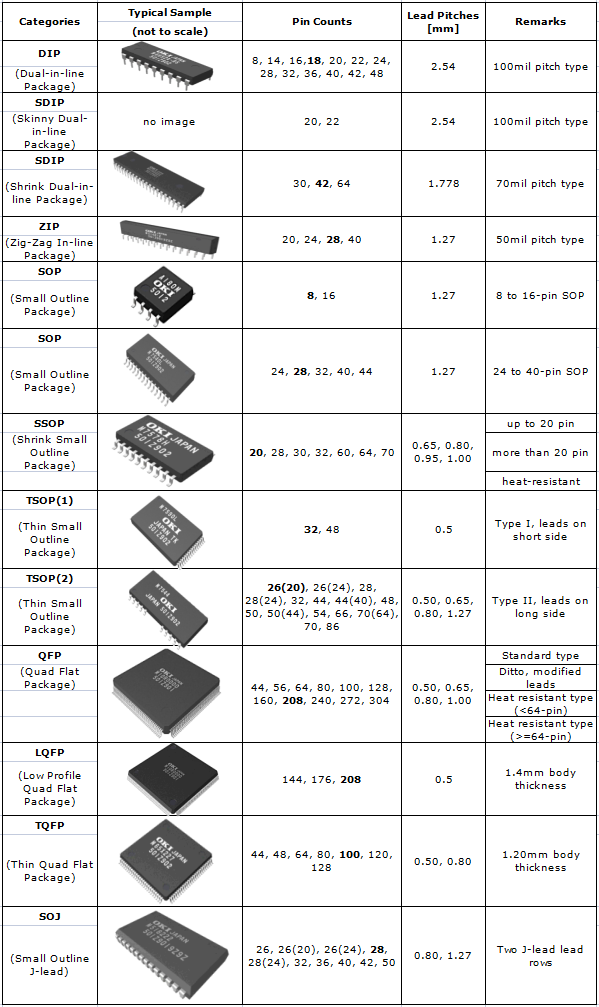

部分常见IC封装汇总
