高频 / 高速PCB基材选型:FR-4、Rogers、Megtron

伴随PCIe 5.0/6.0、77GHz毫米波雷达、5G射频、PAM4高速光模块等技术普及，PCB基材直接决定链路信号完整性与产品量产良率。基材错配易引发信号损耗超标、阻抗偏移、板面分层翘曲等故障。本文联合百能云板制程研发团队，面向硬件、射频及SI工程师，拆解FR-4、Rogers、Megtron三大主流板材，结合实测数据与量产经验，输出完整选型方案、制程建议及验收标准，助力工程师快速完成低成本、可落地的基材选型。

下文横向对比三款板材电气性能、优缺点、制程门槛及适配场景，同时结合百能云板高频高速板量产案例，补充选型决策矩阵与投产必检标准，一站式解决高速高频PCB选材难题。

一、基础核心概念

为统一评判标准，便于工程师横向对比板材性能，下文所有电气参数测试基准统一为：10GHz频率、25℃常温、干燥无吸湿环境。现将两大核心介质参数释义说明如下：

Dk（介电常数）：管控传输线特征阻抗与信号相位延迟的关键参数。高频高速设计中，Dk不仅需要数值偏低，更需具备极低的频率/温度敏感度；Dk波动越小，阻抗匹配难度越低，可有效规避信号反射、相位偏移等问题。

tanδ（介质损耗角正切）：表征介质本身对交变信号的衰减能力，是高频高速基材选型的第一优先级指标。tanδ数值越小，信号在介质内部产生的热损耗越低，高频率、高码率传输链路的容错空间更大。

二、主流基材核心参数总览

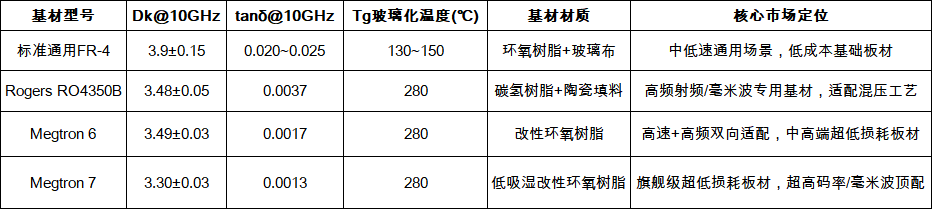

下表汇总标准FR-4、Rogers RO4350B、住友Megtron 6/7四款主流工程板材的核心参数，涵盖电气性能、耐热属性、材质构成及市场定位，清晰划分各材料的性能层级与应用区间：

三、各类基材深度解析与工程应用建议

3.1 标准FR-4：经济型通用基材，高频高速场景存在性能上限

核心优势

成本性价比突出：相较于Rogers、Megtron高端特种板材，物料综合成本可降低60%~80%，配套成熟制程即可量产，整体投入最低；

全域供应链覆盖：作为行业通用基础板材，全球绝大多数PCB厂商均可生产，采购渠道充足，无供货壁垒；

制程兼容性强：压合、钻孔、蚀刻、表面处理全流程工艺成熟，量产良率稳定，后期制程异常问题排查难度低。

性能短板

介质损耗居高不下：10GHz工作频率下，tanδ最大值可达0.025，对应插入损耗约0.35dB/inch，高频工况下信号衰减问题十分显著；

参数温频敏感性高：Dk数值易受频率、环境温湿度影响产生波动，在高频链路中难以精准管控阻抗，易引发信号反射与谐振问题；

耐热性能受限：玻璃化温度仅130~150℃，无法承受多次高温回流焊循环，多层板加工及SMT工序中易出现板面翘曲、层偏等不良。

适配边界

该板材仅适配工作频率≤10GHz、单通道传输速率≤16Gbps的中低速信号链路。典型应用场景：3.5GHz 5G AAU无源层、消费电子主控主板、工业控制PCB、电源电路板、低速通信背板；禁止应用于毫米波频段、PCIe4.0及以上高速串行总线等高要求场景。

3.2 Rogers RO4350B：高频毫米波场景量产性价比标杆

核心优势

高频低损耗特性：10GHz条件下tanδ为0.0037，介质损耗相较标准FR-4降低6倍以上，可大幅削减射频信号传输衰减；

电气参数高稳定性：在1~40GHz超宽射频频段内，Dk整体波动小于0.02，受温湿度干扰极小，完美匹配射频电路的高精度阻抗匹配需求；

耐高温能力优异：Tg高达280℃，可耐受多轮高温回流焊工艺，适配复杂多层混压板的生产流程。

工程痛点

热膨胀系数（CTE）与普通FR-4匹配度差：RO4350B纵向CTE为45ppm/℃，常规FR-4纵向CTE高达250ppm/℃。两种板材直接混压叠加时，冷热循环产生的热应力无法释放，极易诱发层间分层、基材裂纹、线路层偏等缺陷，直接拉低批量生产良率。

量产优化方案

层间缓冲优化：在Rogers高频层与FR-4基层之间增设10~15μm聚酰亚胺缓冲膜，抵消CTE差值，缓释层间热应力；

曝光工艺升级：采用LDI激光直接成像工艺，将线路对位公差控制在±15μm以内，从工艺层面规避混压层偏问题；

压合曲线定制：采用低温预压+高温分段固化的成型模式，适配两种板材的热收缩特性，降低分层失效风险。

适配场景

主打20~80GHz毫米波频段及各类纯射频信号链路；典型应用：77GHz车载毫米波雷达、5G基站及终端射频前端、中低速光模块射频层、卫星通信高频专用电路板。

3.3 住友Megtron 6/7：高速+毫米波双场景旗舰级基材

Megtron系列是住友电工研发的改性环氧类超低损耗板材，区别于Rogers偏向射频高频的单一属性，该系列可同时满足高速数字信号、高频射频信号的传输需求，也是目前高端高速PCB项目的首选基材。

核心性能亮点

行业顶尖低损耗性能：Megtron 6 tanδ低至0.0017，旗舰款Megtron 7仅0.0013；对比RO4350B，Megtron 7介质损耗降幅达65%，全频段衰减性能处于行业第一梯队；

环境抗干扰能力强：板材吸湿率仅0.12%，高湿、高低温交变工况下，Dk与tanδ参数无明显漂移，彻底杜绝潮湿环境引发的信号失真、阻抗偏移问题；

毫米波传输优势显著：80GHz超高频率下，信号相位延迟波动仅±0.8°/inch，远优于RO4350B的±2.3°/inch，可有效解决毫米波设备相位失配难题。

加工难点与制程要求

Megtron系列对PCB制造商的设备精度与制程经验门槛极高，中小厂商无法完成量产，核心制程约束如下：

压合工艺：必须采用定制阶梯式升温压合曲线（170℃→220℃→270℃），逐步释放板材内应力，规避板面翘曲、层间分层问题；

钻孔工艺：配套专用金刚石涂层钻头，主轴转速固定120kRPM，以此降低孔壁粗糙度，减少过孔结构带来的额外信号损耗；

成本劣势：板材采购单价高昂，且生产设备、工艺管控、人员技术成本更高，整体量产成本远超FR-4及Rogers混压方案。

适配场景

面向超高传输码率、超高工作频率的高端研发场景；典型应用：28Gbps及以上PAM4高速光模块、PCIe 5.0/6.0服务器主控板、80GHz+相控阵雷达、高端AI算力设备高速背板。

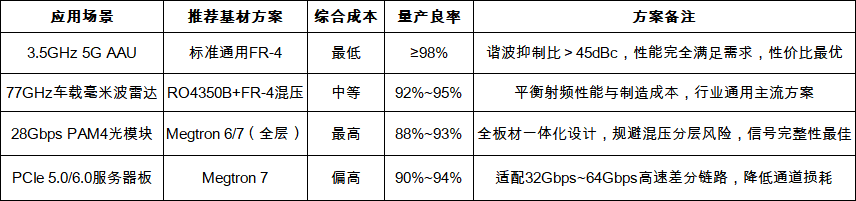

四、标准化选型决策矩阵

结合工作频率、传输速率、量产成本、生产良率四大核心决策要素，针对行业主流应用场景给出最优基材方案，并标注方案特性，方便研发人员结合项目预算与性能需求权衡取舍：

五、量产必做验证测试项（硬性验收标准）

确定基材型号与叠层方案后，正式投板量产前，务必完成以下三项验证测试，提前排查设计与制程隐患，规避批量报废风险；所有测试均需采用项目实际量产叠层结构与制程参数执行：

5.1 TDR阻抗一致性测试

测试验收标准：单端线/差分线特征阻抗偏差≤±5%；重点检测Stub残桩过孔、换层过孔、走线拐角、分支线路等易出问题的薄弱结构；高频高速特种板材，需额外增加高低温循环后的复测环节，验证阻抗稳定性。

5.2 宽温眼图完整性测试

测试覆盖温区：-40℃~85℃全工况温度范围；验收标准：PAM4/NRZ制式信号眼高衰减率≤30%，全程无眼图闭合、抖动超阈值等异常，以此验证板材在复杂温变环境下的信号传输稳定性。

5.3 回流焊翘曲度检测

测试规范：采用200×200mm标准测试样板，复刻量产标准回流焊温度曲线；验收标准：板面Z向整体形变＜0.3mm，防止后续SMT贴片工序出现虚焊、元件偏位、芯片断裂等装配故障。

六、总结与选型核心原则

FR-4：适配10GHz以内、16Gbps以下中低速通用项目，以低成本、易量产为核心优势，不建议用于高频高速高阶工况；

Rogers RO4350B：20~80GHz毫米波、纯射频链路最优解，搭配缓冲层与专用混压工艺后，是射频类产品性能与成本平衡的最佳量产方案；

Megtron 6/7：28Gbps以上高速数字+毫米波一体化项目的性能天花板，专供PCIe 6.0、高端光模块、相控阵雷达等高阶旗舰产品。

基材选型核心底层逻辑：PCB行业不存在万能型最优板材，仅存在适配项目需求的最优方案。研发人员需综合考量工作频率、信号传输速率、工况温湿度、量产预算、合作板厂制程能力五大维度，提前与PCB厂商对齐叠层结构、压合曲线、钻孔参数等细节，从设计源头规避信号完整性缺陷与量产失效问题。

百能云板落地建议：针对不同层级基材的量产痛点，百能云板依托成熟的高速高频PCB智造产线，可为项目提供全流程配套服务。针对FR-4常规板材，平台支持极速打样、批量规模化生产，适配消费电子、工控类低成本项目；针对Rogers混压板材，可提供定制化缓冲层叠层方案与LDI高精度制程服务，解决毫米波雷达混压分层、层偏通病；针对Megtron 6/7高端超低损耗板材，配备专属高阶压合设备与金刚石钻孔工艺团队，支持PCIe 6.0、高速光模块等高规格板件量产。同时工程师可直接在百能云板平台上传叠层文件，免费获取SI损耗预判、工艺可制造性评审、成本报价一体化服务，大幅缩短选型—投产周期。
