百能云板16层2阶HDI工业视觉主板：高密度互连与工业可靠性标杆

伴随工业自动化、机器视觉与边缘AI技术迭代升级，高清成像、高帧率采集、高密度算力集成已成为工业检测设备核心发展趋势。在此行业背景下，设备核心PCB主板作为信号传输、电力分配、芯片集成的载体，其信号完整性、电源完整性、布线密度及全工况长期可靠性成为制约高端工业设备性能上限的关键要素。

针对高性能工业视觉、高速信号处理、边缘算力承载等高端应用场景痛点，百能云板推出16层2阶HDI工业视觉专用主板。产品融合二阶激光盲埋孔互连工艺、高Tg抗老化特种基材与微米级精密制造技术，在布线密度、高频信号传输、宽温环境适应性三大维度实现突破，平衡高阶HDI产品性能与制造成本，为中高端工业级智能设备提供高性价比、高稳定性的PCB一体化解决方案。

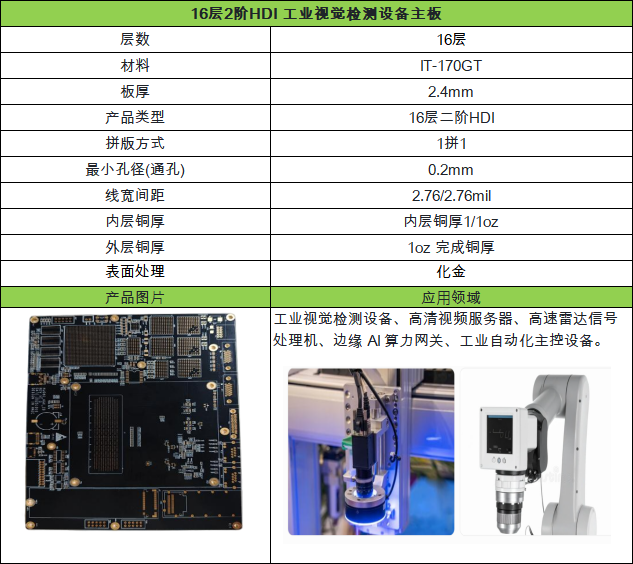

一、核心技术规格

本产品从层压结构、基材选型、孔径线宽、表面工艺多维度进行专业化适配，全方位匹配工业视觉设备高密集成、高速传输、全天候运行的应用需求，详细技术参数及行业价值如下：

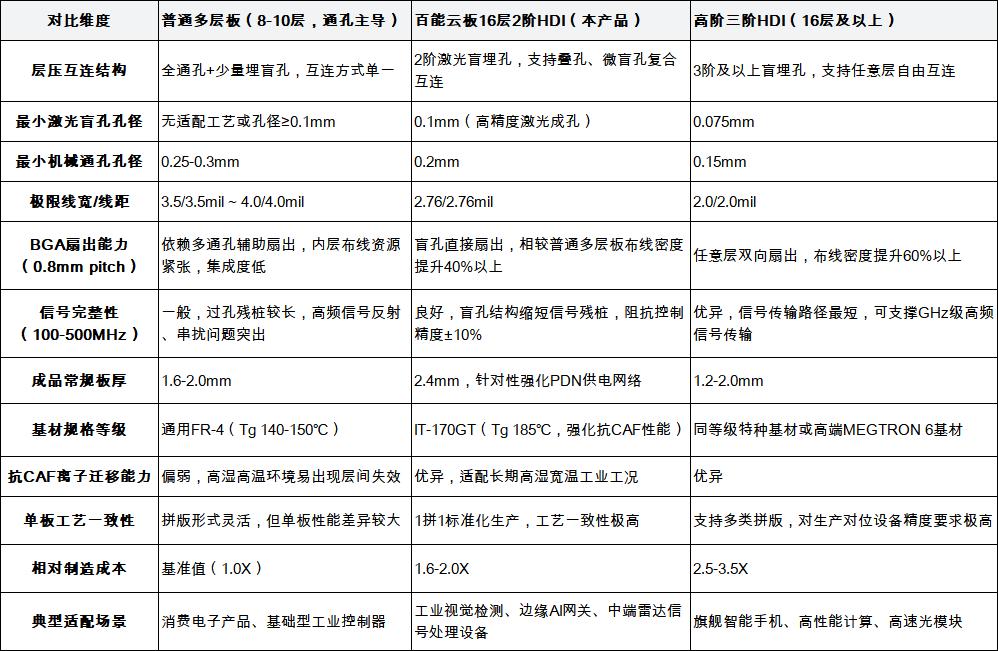

产品技术定位横向对比

为精准匹配不同层级客户选型需求，下表从层压结构、加工精度、扇出能力、信号性能、综合成本等维度，将本产品与传统普通多层板、高阶三阶HDI板进行全方位对比，明确产品适配场景与差异化优势：

选型指导建议：针对布线密度、信号完整性、环境可靠性要求远超传统多层板，但无需三阶HDI超高精度工艺、希望控制硬件成本的中高端工业设备，本款16层2阶HDI主板为最优性价比选型。

核心技术优势深度解析

二阶HDI互连工艺：高密度集成与高频信号协同优化

产品采用两次独立激光盲埋孔层压制程，融合堆叠盲孔与微型盲孔复合互连技术，从根源上解决高引脚BGA芯片扇出难题。相较于传统全通孔多层板，布线密度提升40%以上，可高效承载多颗FPGA、AI推理芯片并行集成设计。

同时短路径盲孔结构大幅削减过孔残桩长度，降低高频信号传输过程中的反射损耗与串扰干扰。在100-500MHz中高频工作频段内，信号完整性指标全面优于传统PCB方案，可完美适配Camera Link、MIPI、高速差分总线等接口，为高清图像采集、高速雷达数据处理、实时算力推理提供稳定的信号传输支撑。

 IT-170GT特种基材：工业级全天候可靠性底层保障

主板甄选ITEQ官方定制IT-170GT无卤高Tg覆铜板，基材玻璃化转变温度高达185℃，热分解温度突破335℃，可为SMT无铅多次回流焊、波峰焊等组装制程提供充足热安全裕量，有效规避高温制程引发的板材分层、翘曲问题。

除此之外，该基材具备低热膨胀系数、超强抗CAF离子迁移两大核心特性，可抵御工业现场宽温骤变、高湿、粉尘等恶劣工况侵蚀，长期维持层间绝缘性能与机械结构稳定性，从材料层面降低基材老化、层间短路、绝缘失效等故障概率，适配设备7×24小时不间断连续运行模式。

微米级精密制造：全制程精度闭环管控

依托百能云板成熟的二阶HDI规模化制造体系，产品实现全工序精密化管控：成孔误差控制在5%以内，多层板层间对位精度可达±25μm；采用真空一体化层压工艺，搭配X-RAY全维度无损检测，彻底杜绝板内层间气泡、层偏、错位等工艺缺陷，规避短路、断路隐患。

同时工厂已实现2.76mil超细线宽线距的稳定量产加工能力，可精准完成高速差分对等长、包地、阻抗匹配设计，满足高端工业设备对高密度布线、高精度阻抗控制的严苛技术标准。

ENIG化学沉金工艺：长效化组装与接触可靠性

产品表层统一采用化学沉金表面处理工艺，形成镍层5μm、金层0.05-0.1μm的均匀镀层结构。该镀层兼具优异可焊性、抗氧化性与耐磨特性，不仅适配精细化元器件贴片焊接，降低虚焊、漏焊不良率；还可长期维持稳定的低接触电阻，耐受工业设备频繁插拔、高频振动工况，避免因接口氧化、接触不良导致的设备停机故障。

细分应用场景落地解析

工业视觉检测设备（锂电/3C/半导体领域）

场景概况

以头部锂电设备厂商极片涂布缺陷在线检测项目为例，设备搭载4台2000万像素线阵相机（Camera Link 85MHz时钟）、1颗900引脚级Xilinx Zynq UltraScale+高端FPGA主控，配套6轴伺服运动控制系统；设备需在0-50℃宽温产线环境下全天候运行，行业硬性指标要求检测误检率低于0.05%。

行业痛点

高引脚BGA芯片扇出难度大：传统通孔方案会破坏电源平面完整性，占用大量内层布线资源，无法满足高密度集成需求；

高速差分信号管控严苛：Camera Link接口信号速率达850Mbps，要求差分对内时序偏移＜5ps，特征阻抗稳定100Ω±10%；

电源与热管理压力大：FPGA核心瞬时工作电流达15A，配套DDR4内存颗粒需低噪声稳压供电；

工况可靠性要求高：产线设备长期受振动、温变影响，易出现焊点开裂、接口接触失效等问题。

定制化解决方案

层压结构优化：表层L1/L16承载Camera Link、MIPI高速信号；L2/L15设置全覆盖接地平面，实现信号屏蔽；L3/L14独立电源层，局部升级2oz加厚铜层，直流线路电阻降低50%，强化大电流供电能力；L4-L13作为内层信号与低速控制专用层。搭配二阶复合盲孔结构，分别适配高速信号扇出、芯片电源直连、内存短路径互连需求。优化后BGA扇出密度提升45%，信号传输路径缩短30%，彻底消除过孔残桩负面效应。

高速信号优化：全部高速差分对布置于表层，依托底层完整地平面做参考；统一采用2.76mil线宽线距，实测阻抗区间99.2Ω~101.5Ω，满足100Ω±8%高精度管控标准；差分对之间增设包地走线与接地过孔，串扰抑制能力优于-40dB。眼图实测数据：85MHz时钟频率下，眼高＞600mV，眼宽＞0.7UI，信号抖动＜50ps，达到行业顶尖水准。

电源完整性优化：在FPGA芯片下方布置16颗330μF钽电容+32颗0.1μF X7R MLCC高频电容组，搭建超低阻抗PDN网络；借助二阶盲孔缩短电容接地回路至1mm以内，实现1MHz-100MHz全频段PDN阻抗＜5mΩ。

可靠性验证：采用IT-170GT基材完成1000小时高温高湿（50℃、90%RH）CAF老化测试，无离子迁移现象；化金接口完成500次插拔测试，接触电阻波动＜2mΩ；通过IEC 60068-2-64标准振动测试与-20℃~70℃三百次冷热循环测试，板材无分层、焊点无裂纹、阻抗变化＜3%。

客户落地收益

设备单板集成度显著提升，整机体积缩小25%；相较三阶HDI方案，硬件BOM成本直接降低30%；设备上线18个月无任何PCB相关故障，检测漏检率降至0.02%，综合检测良率提升至99.95%。目前该方案已平台化复用至3C玻璃盖板检测、半导体封装AOI检测等多类视觉设备。

高清视频服务器（工业安防 / 智能监控）

场景痛点：多路 4K/8K 视频服务器存在编解码芯片扇出空间不足、DDR4 信号易失真、高负载下电源噪声大等问题，多路视频传输易出现卡顿，设备稳定性不足。

解决方案：依托 16 层板分层设计，为内存总线、视频差分信号划分独立布线层，实现精准阻抗匹配；二阶 HDI 工艺优化 BGA 扇出、缩短信号路径；2.4mm 板厚强化 PDN 网络，承载多颗高功耗芯片稳定运行。

落地效果：可稳定承载 16 路及以上高清视频流传输，设备 MTBF 提升至 10 万小时以上。

高速雷达信号处理机（工业检测 / 毫米波雷达）

场景痛点：设备需处理 GHz 级高频信号，存在传输损耗大、信号串扰明显；宽温环境下基材介电常数漂移，造成信号失真，影响检测精度。

解决方案：IT-170GT 基材具备低介电、低损耗、参数稳定特性，降低高频信号衰减；多层分区布线隔离采集、运算、电源线路，抑制串扰；高 Tg 基材保障宽温下介电参数稳定。

落地效果：保障雷达信号解析精度，设备可实现工业场景毫米级非接触检测。

边缘 AI 算力网关（工业物联网 / 智能制造）

场景痛点：AI 网关集成多颗算力芯片与多路工业接口，芯片散热不佳；ESD 防护电路布线空间紧张；车间高湿、粉尘、振动工况易引发设备故障。

解决方案：2.4mm 板厚集成散热过孔阵列，提升芯片散热能力；二阶 HDI 释放表层空间，优化以太网、RS485 接口 ESD 布局；高可靠基材 + ENIG 表面处理，适配恶劣生产工况。

落地效果：边缘推理延迟控制在毫秒级，设备在复杂工况下长期稳定运行。

高端自动化主控设备（PLC / 多轴运动控制）

场景痛点：高端 PLC、运动控制卡布线密度高，电磁干扰易造成信号误触发；设备长期运行易出现层间绝缘失效、接插件接触不良，控制精度下降。

解决方案：16 层分层结构实现控制信号、总线、电源分区布线，配合差分屏蔽与阻抗控制，提升抗干扰能力；基材抗 CAF 性能杜绝层间失效，化金工艺保障接插件长期接触可靠。

落地效果：有效规避电磁干扰引发的误动作，多轴同步控制误差控制在 ±1μm 以内。

技术服务与品控保障

百能云板深耕高端HDI PCB、高多层特种电路板研发与规模化生产领域，沉淀完善的工艺研发、制程管控、售后赋能体系，可全方位匹配工业级客户定制化生产需求。

针对本款16层2阶HDI工业视觉专用主板，我方可提供Gerber文件评审、DFM可制造性优化、阻抗方案定制、层叠结构设计、可靠性专项测试等全链条增值服务；支持小批量试样到大批量量产的柔性交付模式，全程同步跟进制程进度与品质检测。

覆盖工业自动化、机器视觉、边缘AI、高速雷达、智能安防等全细分赛道，百能云板始终以高密度、高可靠、高性能的PCB产品为核心，助力下游客户优化设备性能、降低研发生产成本，共建高端工业智能化生态。如需获取详细层叠方案、测试报告或定制化适配服务，可随时对接我方技术团队。
