DPC陶瓷基板电镀铜加厚工艺
2025-07-08 10:30:19
199
在陶瓷基板金属化领域，直接镀铜（DPC）技术因其卓越的高线路精度（线宽/线距≤50μm）、优异的导热性（如氮化铝基板热导率≥170W/mK）及低温制程特性（<300℃），已成为大功率半导体封装的首选方案。作为DPC工艺的核心环节，电镀铜加厚直接决定着基板的导电性能、机械强度及长期可靠性。本文旨在深入解析该加厚工艺的技术流程、关键控制点，并探讨其前沿创新方向。
一、电镀铜加厚工艺的技术定位
该工艺位于DPC流程中后期，核心目标是将磁控溅射与化学沉铜形成的种子层（≤1μm）增厚至功能厚度（0.5–3.0 OZ，合17–105μm），以满足：
① 高电流承载能力（＞20 A/mm²）
② 低电阻导通（体电阻率≤2.0 μΩ·cm）
③ 三维互连结构集成需求
其镀层质量直接决定基板的导电性、机械强度及热管理性能（导热路径完整性）。
二、电镀铜加厚的核心流程
前处理：表面活化与界面强化
微蚀粗化：
采用酸性微蚀体系（如H₂SO₄-H₂O₂），清除铜面氧化物并形成微锚定结构（Ra=0.3–0.8μm），提升镀层结合力（＞1.5 kN/m）。
酸洗除油：
酸性除油剂去除有机残留，抑制镀层空洞缺陷（空洞率＜0.1%）。
预浸活化：
胶体钯催化液（Sn²⁺/Pd²⁺）吸附于孔壁，建立化学镀铜活性位点，保障通孔垂直互连导电性（电阻偏差≤5%）。

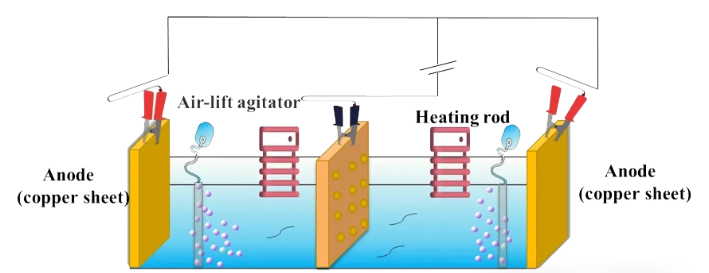

电镀铜工艺：精密沉积控制
电解液体系：
CuSO₄基主液（180–250 g/L） + H₂SO₄（40–70 g/L） + 复合添加剂：
光亮剂（聚二硫二丙烷磺酸钠）→ 细化晶粒
整平剂（咪唑啉季铵盐）→ 改善平面均匀性
抑制剂（PEG-6000）→ 调控边缘沉积速率
关键工艺参数：
| 参数 | 控制范围 | 偏离风险 |
|---|---|---|
| 电流密度 | 1.5–4 A/dm² | ＜1.5A：沉积速率过低 |
| ＞4A：烧焦/枝晶生长 | ||
| 温度 | 20–30℃ | ＞35℃：添加剂分解失效 |
| 阴阳极面积比 | 1:1~1:2 | 比例失衡→边缘效应加剧 |
通孔填充技术：
采用脉冲反向电镀或水平电镀线，结合旋转阴极设计，实现高深径比通孔（≤8:1）无空洞填充（孔径≥0.2mm，填充率＞99%）。
图注：DPC陶瓷基板电镀铜截面示意图（展示通孔填充效果）
后处理：结构稳定性优化
退火强化：
300–400℃氮气氛围退火30–60分钟，实现：
消除电镀内应力（应力值≤30 MPa）
提升延展性（延伸率≥15%）
增强热循环寿命（-55~150℃循环＞500次）
表面精整：
砂带研磨去除氧化层，获得超平整表面（Ra≤0.1μm），满足阻焊层涂覆/表面处理（ENIG/OSP）的界面要求。
三、工艺瓶颈与创新解决方案
铜层-陶瓷界面结合力强化
瓶颈本质：热膨胀系数失配（陶瓷≈4.5 ppm/K vs 铜≈17 ppm/K）导致热循环分层风险
创新方案：
激光微织构技术：采用紫外激光（波长355nm）在陶瓷表面刻蚀微孔阵列（直径20–50μm，深10–30μm），→ 形成机械互锁结构，使结合力提升至＞2.0 kN/m（较传统工艺+40%）
梯度退火晶界重构：250–300℃氮气氛围阶梯升温退火（保温2h），驱动铜晶粒再结晶与晶界迁移，→ 延展性提升≥35%（延伸率从12%→16.2%），内应力降至＜20 MPa
大面积铜层厚度均一性控制
瓶颈本质：电流边缘效应导致厚度差＞15%（中心vs边缘）
创新方案：
磁控溅射旋转沉积：基板公转+自转复合运动（转速10–30 rpm），实现双面镀膜厚度偏差＜3%（100×100mm基板）
自适应阳极阵列电镀：
阳极分区独立控制（模块间距5mm）
实时反馈厚度监测（β射线测厚仪）
动态调节电流分布（边缘区域电流密度+15–20%）
全板面厚度极差≤5μm（目标厚度100μm时）
高深径比通孔无缺陷填充（补充关键瓶颈）
瓶颈本质：深径比＞5:1时孔内添加剂扩散受阻，形成"狗骨"缺陷
创新方案：
脉冲-周期反向(PPR)电镀：正向脉冲（ton=20ms, Jp=6A/dm²） + 反向剥离（toff=5ms, Jr=2A/dm²）→ 消除孔口堆积，实现深径比10:1通孔填充（孔径0.15mm，填充空洞率＜0.05%）
微流场辅助灌注：
电镀液轴向流速＞2m/s，强制更新孔内溶液，维持添加剂浓度均衡
四、行业应用与性能验证
新能源汽车功率模块
核心需求：≥300A瞬时电流承载（IGBT模块）
工艺响应：
铜层厚度 ≥100μm（电导率＞58 MS/m）
结合力 ＞2.2 kN/m（通过-40℃~175℃ 1000次热循环验证）
典型案例：车载逆变器基板（尺寸50×70mm）导通电阻 ＜0.15 mΩ
5G毫米波射频器件
核心需求：高频信号低插损（28GHz频段插损＜0.3 dB/cm）
工艺响应：
铜基底层+化学沉镍金（ENIG）表面处理
金层厚度 0.05–0.1μm（粗糙度Ra≤0.1μm）
镍层磷含量 7–9 wt%（抑制信号涡流损耗）
应用场景：AAU天线馈电网络（介电损耗角tanδ≤0.002）
固态激光雷达光学引擎
核心需求：VCSEL芯片结温控制（ΔT＜10℃ @ 50W脉冲功率）
工艺响应：
铜线路 超精密研磨（Ra＜0.5μm）
热导率 ≥380 W/(m·K)（达理论值95%以上）
热阻 ＜0.15 K/W（芯片至散热器路径）
未来挑战与技术演进方向
多物理场协同优化挑战
| 维度 | 当前水平 | 下一代目标 |
|---|---|---|
| 镀层均匀性 | 厚度极差5μm | ≤2μm（200mm基板） |
| 界面结合力 | 2.0 kN/m | ＞3.0 kN/m（经3000次热循环） |
| 热管理效能 | 热阻0.15 K/W | ＜0.08 K/W（微通道集成） |
超厚铜沉积技术突破
工艺瓶颈：
厚度＞150μm时内应力积累导致翘曲（＞1 mm/m）
电镀速率＞8μm/min时晶粒粗化（晶粒尺寸＞5μm）
创新路径：
脉冲激光退火：局部瞬时升温（＞600℃/ms）实现应力选择性释放
超重力电镀：离心加速度＞500g 强化离子传输，沉积速率提升至 15μm/min
异质集成新需求
2.5D/3D封装：硅转接板（TSV）与DPC基板共键合时的 Z向膨胀匹配（铜柱形变＜0.1%）
宽禁带半导体：GaN器件开关频率＞100kHz要求铜层 趋肤效应抑制（表面粗糙度＜0.3μm）
