柔性FPC板堆叠层结构设计

柔性PCB叠层结构详解

柔性PCB（Flexible Printed Circuit，FPC）的叠层结构是指由不同功能材料层压组合而成的多层堆叠设计，以满足柔性电路在电气性能、机械强度和可弯曲性等方面的需求。

1. 柔性PCB基本组成层

2. 典型柔性PCB叠层结构

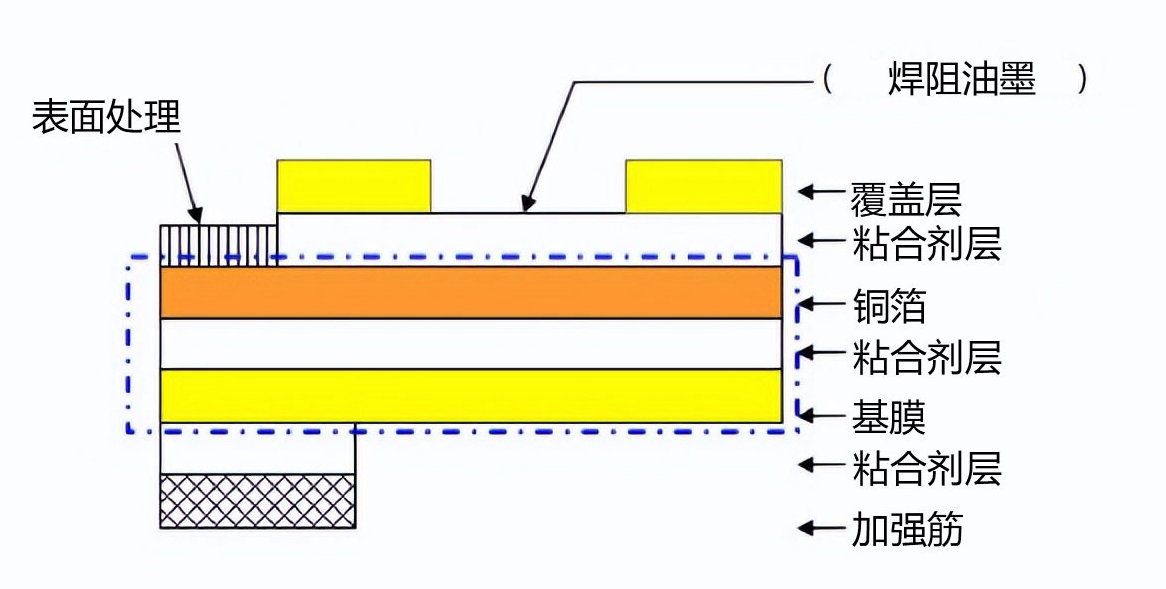

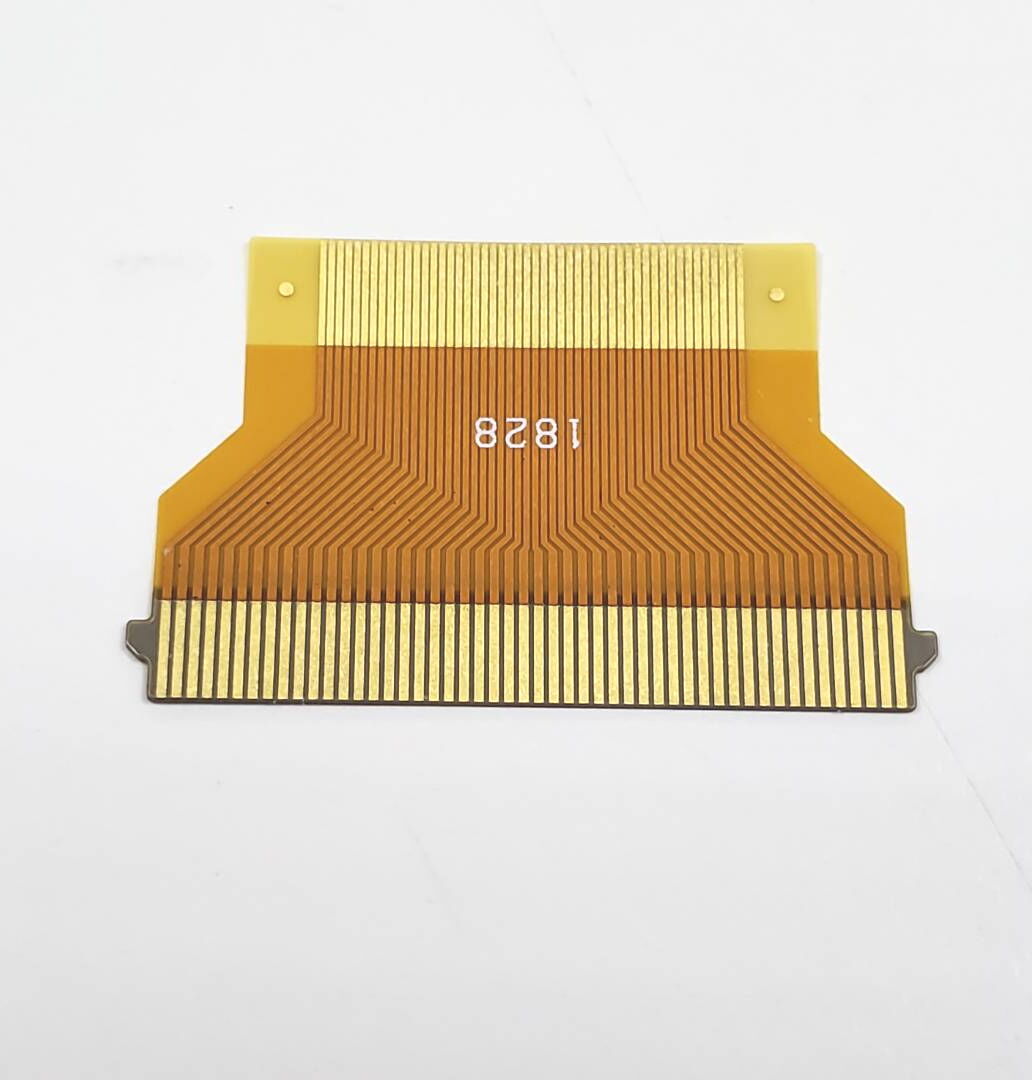

单层FPC

结构：基材（PI） → 铜箔 → 覆盖膜（Coverlay）

特点：

仅单面布线，结构最简单，成本最低

适用于低复杂度电路，如传感器、LED灯带等

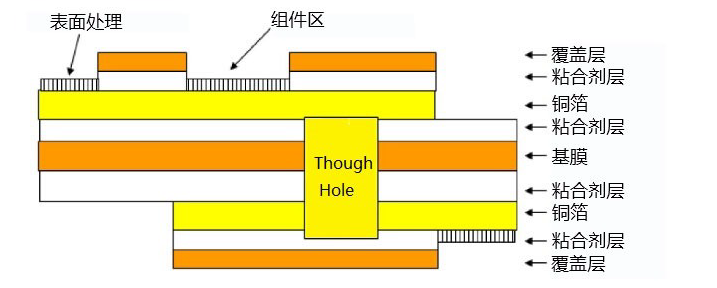

双层FPC

结构：覆盖膜 → 铜箔1 → 基材（PI） → 铜箔2 → 覆盖膜

特点：

双面布线，通过导通孔（Via）实现层间连接

适用于中等复杂度电路，如显示屏排线、消费电子连接器等

多层FPC（4层及以上）

结构：覆盖膜 → 铜箔1 → 基材 → 铜箔2 → 粘合层 → 铜箔3 → 基材 → 铜箔4 → 覆盖膜

特点：

支持高密度互连（HDI），适用于高速信号传输

需采用激光钻孔（Laser Drilling）和盲埋孔（Blind/Buried Via）技术

应用：智能手机、可穿戴设备、医疗设备等

刚柔结合PCB（Rigid-Flex PCB）

结构：

刚性区：FR4或高TG材料，提供机械支撑

柔性区：PI基材+铜箔，实现弯曲布线

过渡区：通过胶层+激光钻孔实现刚柔互联

特点：

兼具刚性和柔性优势，减少连接器使用

适用于复杂3D结构设计，如航空航天、高端医疗器械

3. 叠层设计关键考量因素

材料选择：PI（耐高温）、PET（低成本）、铜箔类型（RA/ED）

厚度控制：影响柔韧性和机械强度（常见铜箔厚度：12μm/18μm）

层间对准：确保高精度多层压合，避免偏移

热管理：多层FPC需考虑散热设计

4. 应用场景对比

柔性PCB的叠层结构直接影响其性能和应用，设计时需综合考虑电气需求、机械强度、成本等因素。随着电子产品向轻薄化发展，多层FPC和刚柔结合PCB将成为未来主流趋势。

柔性PCB堆叠设计关键要点

1. 材料选型与厚度优化

基材选择：高频弯折场景优先选用聚酰亚胺（PI）薄膜（典型厚度12.5-25μm）

铜箔选型：动态弯折应用推荐压延铜（RA，12/18μm），静态应用可选电解铜（ED）

粘合层：丙烯酸胶（25-50μm）平衡柔性与粘接力

关键参数：总厚度控制在0.1-0.3mm以满足多数弯折需求

2. 互连结构设计规范

过孔布局：

最小孔径0.1mm（激光钻孔）

弯折区禁止布设过孔（距弯折线≥3mm）

采用泪滴焊盘增强连接可靠性

走线设计：

弯折区走线垂直弯折方向布置

高速信号线实施3W间距规则

关键信号层间参考地平面

3. 工艺可行性评估

层数优化：消费电子建议≤6层，军工航天可至12层

叠层对称：保持热压合时的应力平衡（如4层结构：1+2C+1）

公差控制：层间对准公差±50μm（高阶HDI需±25μm）

柔性PCB层压质量管控体系

1. 进料检验（IQC）

2. 过程检验（IPQC）

图形对位检测：

使用CCD自动对位系统

层间偏移≤25μm（HDI产品）

压合参数监控：

温度曲线：180±5℃（PI材料）

压力控制：2-4MPa分段加压

缺陷扫描：

AOI检测气泡、褶皱等缺陷

允许缺陷密度≤0.1个/cm²

3. 成品检验（OQC）

可靠性测试：

弯折测试（IPC-6013标准）：动态弯折≥5万次

热冲击（-40~125℃）：1000循环无异常

电气验证：

阻抗测试（±10%标称值）

高压测试（500V DC，60s）

技术发展趋势

超薄叠层：10μm级铜箔+8μm基材的极薄结构

异质集成：嵌入被动元件的一体化设计

智能检测：AI驱动的实时层压质量分析系统

绿色制造：无胶粘剂直接镀铜（DAP）工艺
