HDI 线路板是什么?

HDI(High Density Interconnect)线路板,即高密度互连印制电路板,代表了现代PCB制造技术的尖端水平。它突破了传统PCB(Printed Circuit Board)在布线密度、层间互连和微型化方面的限制,通过在更小的空间内实现更复杂电路的互连,满足电子产品日益增长的“轻、薄、短、小、高性能”需求。


HDI 的核心特征与技术

微孔技术: 这是HDI最核心的标志。

激光钻孔: 主要使用UV激光或CO2激光在极薄的介质层上钻出直径通常小于150µm(常见为50-100µm)的微小孔(Microvia)。

盲孔/埋孔: HDI大量使用盲孔(Blind Via,连接外层和内层但不贯穿整个板)和埋孔(Buried Via,只连接内层之间,不延伸到外层)。这极大释放了表层空间用于布线。

叠孔/错孔: 为了连接更多层,HDI采用叠孔(Stacked Via,多个微孔上下重叠)或错孔(Staggered Via,多个微孔交错排列)。叠孔工艺更复杂,成本更高,但互连路径更短。

精细线路与间距:

导线宽度和间距(Line/Space)显著缩小,通常小于100µm(常见为50-75µm甚至更低)。

采用更先进的图形转移工艺(如半加成法/mSAP)来实现如此精细的线路。

高布线密度 微孔和精细线路的结合,使得单位面积内可布设的导线数量大幅增加,实现复杂电路的高密度互连。

薄型介质材料 使用更薄(如≤50µm)的高性能覆铜板(CCL)和半固化片(Prepreg),以及低轮廓铜箔(Low Profile Copper),是实现层间超薄结构和精细线路的基础。

层数增加与任意层互连 HDI板可以轻松实现更多层数(8层以上很常见)。最先进的任意层互连(Any Layer HDI或ELIC) 技术允许在任意层之间使用微孔进行连接,提供了最大的设计灵活性。

先进的表面处理 如ENEPIG(化学镍钯金)、沉银、沉锡、OSP等,以满足高密度焊盘和小间距元件的焊接可靠性要求。


HDI线路板作为高密度互连技术的载体,专为空间受限且功能密集的电子设备设计,其紧凑特性完美契合现代电子产品微型化需求。主要应用场景包括:


核心应用领域

消费电子主力战场

移动终端:智能手机(占全球HDI产能超70%)、便携设备(数码相机/摄像机、MP3/MP4)

计算设备:超薄笔记本、平板电脑

穿戴设备:智能手表/手环、TWS耳机

典型代表:iPhone主板采用任意层HDI(Any-layer HDI),实现10+层微孔互连*


高端技术应用

3G/4G/5G手机:高阶HDI支持毫米波天线集成与高速信号传输

IC载板:芯片封装中的高密度布线(如FC-BGA)

汽车电子:ADAS控制器、智能座舱(盲孔设计提升抗震性)

医疗设备:内窥镜摄像模组、心脏起搏器

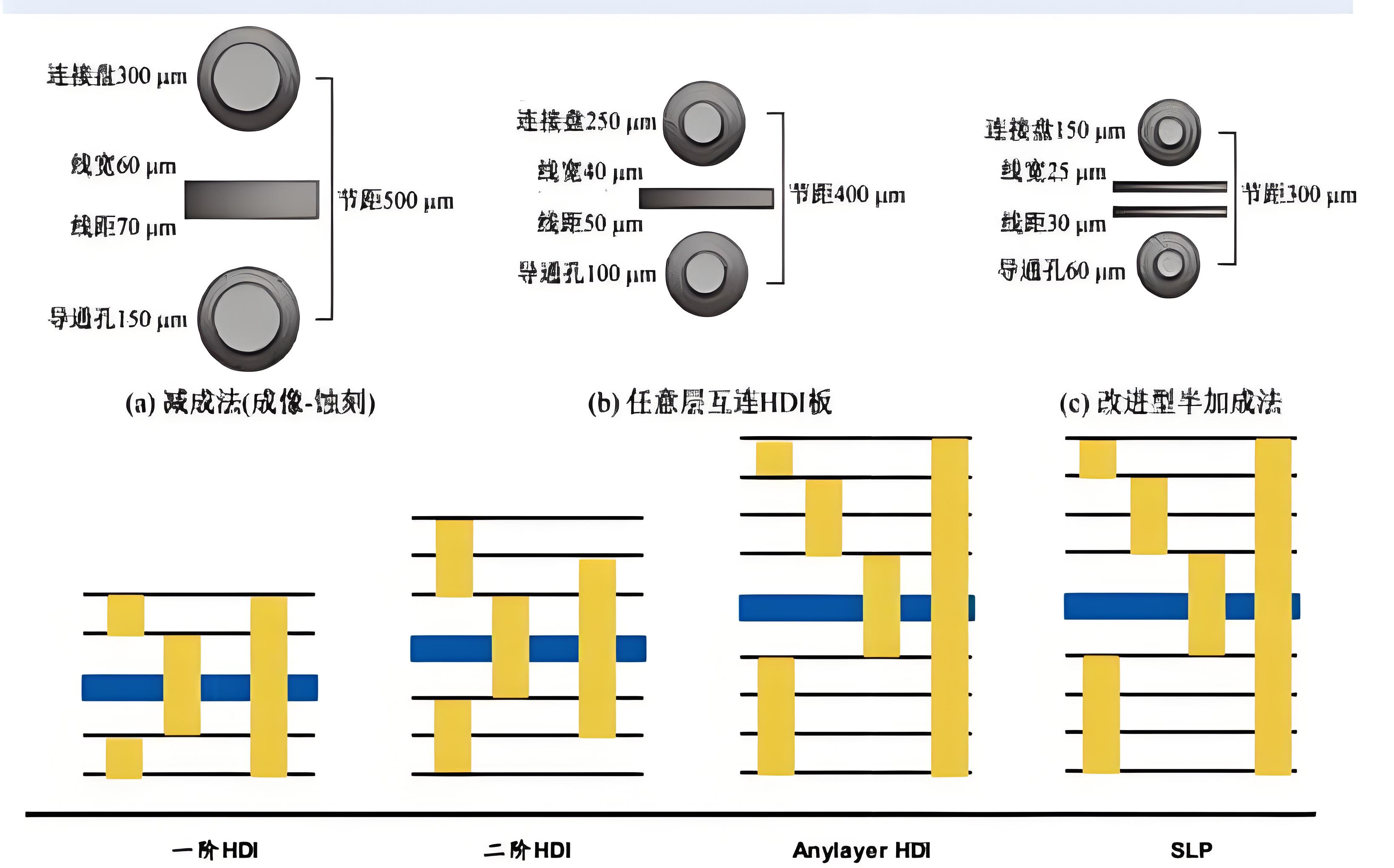

技术进阶与制造工艺

技术等级制造特点核心工艺典型应用
普通HDI1次积层机械钻孔+激光盲孔基础型手机、数码相机
高阶HDI≥2次积层激光叠孔+电镀填孔5G手机主板、服务器模块
任意层HDI全层微孔互连mSAP工艺+逐层激光钻孔旗舰智能手机、AI芯片载板

关键工艺突破

电镀填孔技术:消除凹陷提升层间可靠性(热应力耐受性↑30%)

激光直接打孔(LDD):实现≤50μm微孔加工(对比机械钻孔150μm极限)

先进线路成型:

mSAP(改良型半加成法):HDI板制造主流工艺,通过化学镀铜+局部电镀实现20/20μm线宽/间距

SAP(半加成法):IC载板核心工艺,支持10μm级超精细线路






HDI线路板 vs 传统PCB:颠覆性优势对比


1. 基材与加工工艺革新

维度

传统PCB

HDI PCB

技术意义

核心基材

FR-4(环氧树脂+玻璃布)

激光钻孔层:背胶铜箔(RCC)

RCC无玻璃纤维,激光钻孔精度达≤50μm

钻孔能力

机械钻孔(≥150μm)

高能激光钻孔(可穿透1180玻璃布)

实现微孔互连(孔径≤100μm)

孔结构

通孔(贯穿全板)

盲孔/埋孔/叠孔+电镀填孔

释放表层布线空间达40%

技术注解:HDI采用RCC(树脂涂层铜箔)避免玻璃纤维散射激光,现代CO₂/UV激光器已突破1180玻璃布钻孔瓶颈。


2. 电路密度与集成能力

指标

传统PCB

HDI PCB

提升效果

布线通道密度

低(通孔占空间)

(微孔+任意层互连)

单位面积布线量↑50%

最小孔径

≥150μm

50-100μm

支持0.35mm pitch BGA

元件集成度

常规SMT

微型元件+埋入式无源器件

板面积缩减30%~60%


3. 电气性能飞跃

性能参数

传统PCB

HDI PCB

优化机制

信号路径长度

长(通孔贯穿)

缩短60%+(微孔直连)

传输延迟↓,寄生电容/电感↓40%

信号完整性

易受反射干扰

阻抗精准控制(±5%)

支持≥10Gbps高速传输

高频适应性

限于≤3GHz

毫米波频段优化(5G/雷达)

介电常数(Dk)稳定性↑

热管理

依赖散热孔

电镀填孔导热

热阻↓25%(铜填充微孔导热)


4. 可靠性与兼容性升级

特性

传统PCB

HDI PCB

核心改善

射频干扰抑制

有限

电磁屏蔽腔体结构

EMI降低3~5dB

静电防护(ESD)

通孔尖端放电风险

微孔圆弧结构

耐压强度↑30%

机械可靠性

Z轴热膨胀系数差异大

叠孔填铜+薄介质

热循环寿命↑2倍


关键优势总结

领域

HDI核心价值

微型化

通过50μm微孔+0201元件,推动手机主板尺寸减至传统PCB的1/3(如iPhone主板演进)

高频高速

10μm级线宽+阻抗控制,满足5G基站28GHz毫米波和PCIe 5.0(32GT/s)需求

成本效率

8层以上HDI比传统PCB成本低15%~25%(减少层压次数+材料损耗)

创新边界

支持SiP封装、折叠屏手机FPC转接板等前沿设计
