Mini LED柔性灯板是近年来迅速崛起的新型照明解决方案,它将微米级Mini LED作为发光单元,集成于可弯曲的柔性电路板之上。这一设计融合了Mini LED的高亮度、高对比度与高稳定性,以及柔性基材独有的弯曲适应能力,从而实现了照明装置在形态与安装上的高度自由,为光影设计打开了全新空间。
Mini LED被视为传统LED与Micro LED之间的关键过渡技术,其芯片尺寸通常在50-200微米之间,在显示细腻度与制造可行性之间取得了良好平衡。相较于传统LED背光,它在光效与控光能力上均有显著提升。
该灯板具有以下几大突出特点:
高密度集成:灯板上Mini LED颗粒排列紧密,密度可超过560颗/米,有效消除了普通LED的颗粒感,光线输出均匀细腻。
柔韧可弯曲:基于双面电镀FPC柔性基板,最小弯曲半径可达5厘米,能贴合多种弧面与不规则结构安装。
色彩表现丰富:支持全彩混色及独立白光调节,可实现1670万色显示,显色指数高达80–90Ra,色彩鲜活饱和。
高效节能安全:通常在DC24V安全电压下工作,每米功耗约为15–18W,能耗低、发热少,适合长期运行。
目前,Mini LED柔性灯板已广泛应用于多个场景,包括电视背光、橱柜照明、悬浮吊顶、广告灯箱、舞台灯光及创意DIY装饰等领域。随着技术持续进步与成本逐步下降,它正成为照明与显示产业中备受瞩目的发展方向。
不同类型的Mini LED基板对比

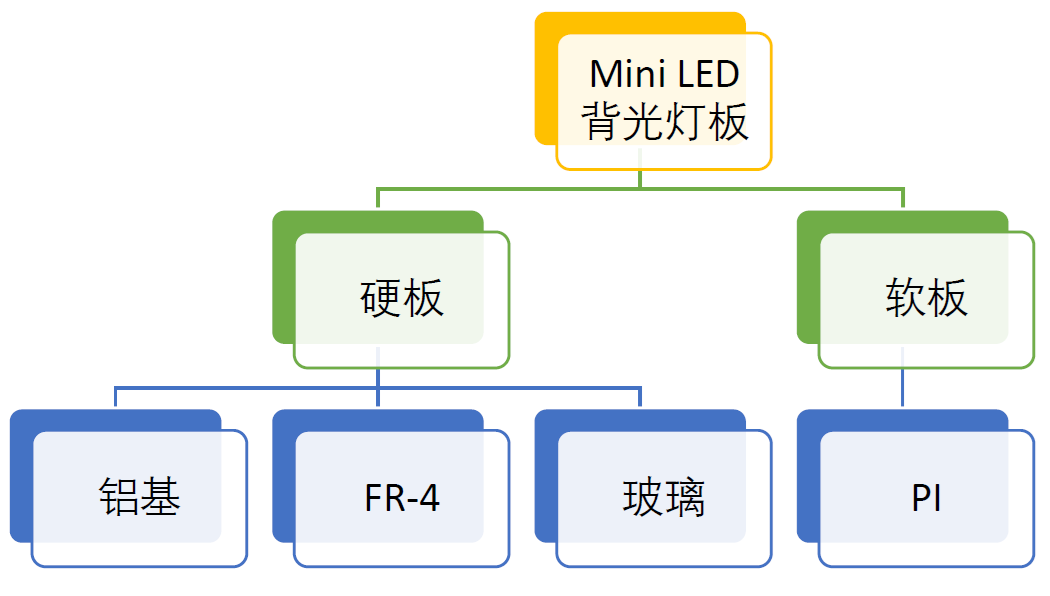

目前已量产的LED背光灯板的类型如下图所示。

在Mini LED背光领域,目前广泛应用的基板主要包括铝基PCB、FR-4 PCB、玻璃基板和PI柔性基板。它们各有特点,适用于不同产品需求,对比如下:
| 项目 | 铝基 PCB | FR-4 PCB | 玻璃基板 | PI 柔性基板 |
|---|---|---|---|---|
| 优势 | 散热性能好; 耐高温; 成本较低 | 工艺成熟; 支持多层布线; 结构强度高 | 线路精度高; 翘曲度低; 热膨胀性能稳定 | 可制作超大尺寸软板; 可弯曲;厚度极薄 |
| 劣势 | 线路精度一般低于 FR-4 | 大尺寸易翘曲;玻璃基板相比工艺仍不成熟 | 前期投资大;易破损 | 线路层薄,成本高; 尺寸稳定性较差,涨缩明显; 过大尺寸组装困难 |
| 主要背光应用 | 电视 | 电视、显示器、车载 | 电视、显示器、车载 | 笔记本电脑、平板电脑 |
| 备注 | 目前单层板中的常用选择 | 受成本制约,市场渗透有限 | 面板厂商主推,整体成本仍较高 | 在超薄与高曲率产品中具备不可替代优势 |
传统PCB加工工艺

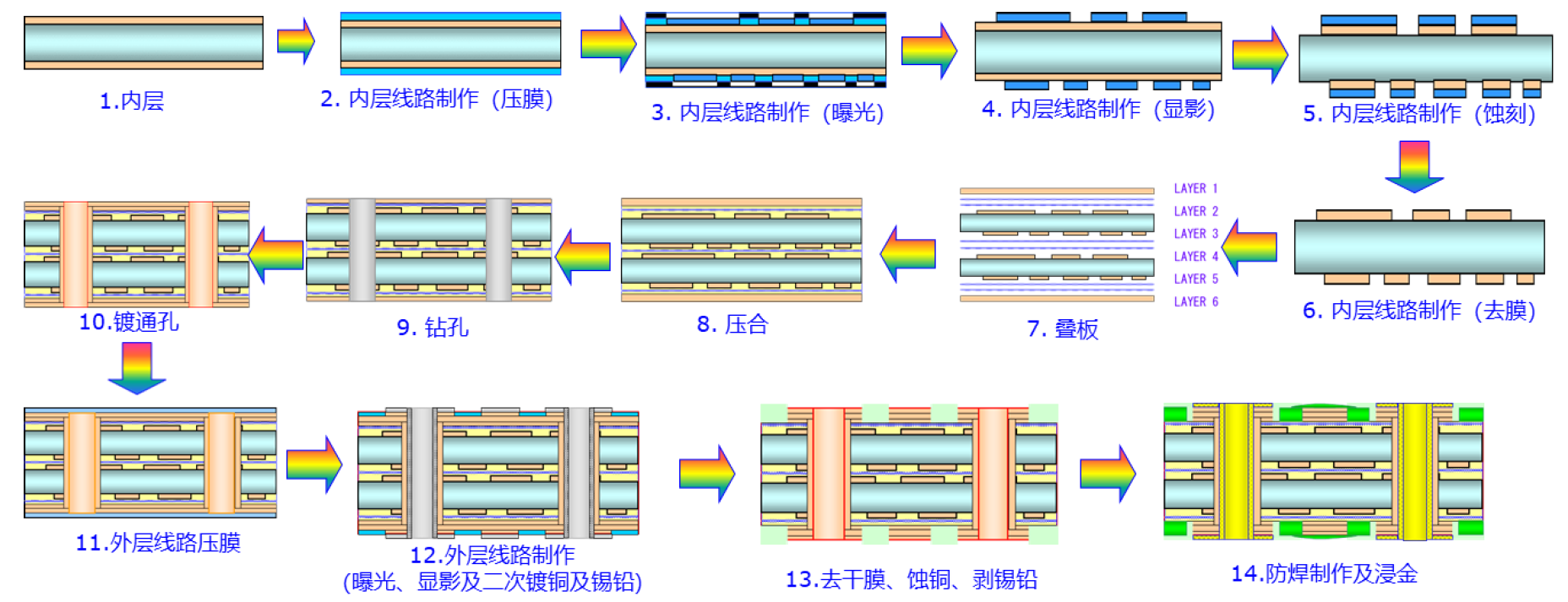

传统PCB板加工流程复杂,成熟度高。以多层板为例,说明传统PCB加工常规流程,如下图所示。

主要工艺流程简介
Mini LED柔性灯板的制造工艺基于高精度PCB生产流程,关键环节如下:
1. 内层线路制作
将覆铜板裁切为设定尺寸,经前处理清洁后,依次完成压膜、曝光与DES工序(显影、蚀刻、去膜)。该环节对蚀刻均匀性与图形精度要求极高。
2. 层压
将铜箔、半固化片与经过棕化处理的内层线路板压合为多层板。棕化处理旨在增强铜面与半固化片之间的结合力,防止层间分离。
3. 钻孔
采用高精度钻孔机在PCB上制作通孔,实现各电路层间的电气连接。需严格控制孔位精度,确保对位准确。
4. 孔金属化
通过化学沉积与电镀工艺使孔壁导体化,为后续线路层间互联奠定基础。若涉及盲孔或埋孔设计,需在对应层压合前分别完成钻孔与孔金属化。
5. 外层线路制作
通过图形转移工艺在外层干膜上曝光出目标线路图形,经电镀将铜厚增至规定值,形成符合设计要求的导电线路。
6. 阻焊与表面处理
在PCB表面涂覆阻焊层,防止焊接短路,并依据需求进行表面处理,如沉金、沉锡或OSP(防氧化处理),以保障焊接性与耐久性。
卷对卷柔性线路板加工工艺
卷对卷(Roll-to-Roll,R2R)柔性线路板采用与传统PCB不同的连续卷式生产工艺,其基材多选用成本较低的PET等柔性薄膜,通过压印等方式在基材上形成导电线路,无需蚀刻工序,更加绿色环保。该工艺支持大幅宽基材连续进料,加工效率高,尤其适合大规模、长尺寸柔性线路板的生产。

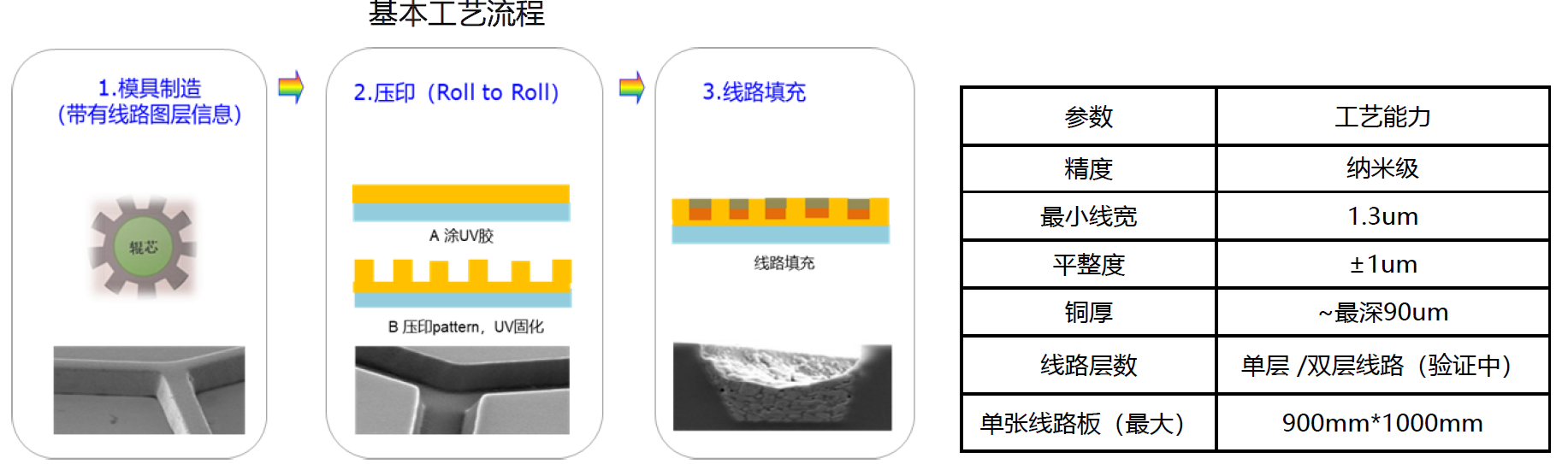

其基本工艺流程与关键特点如下图所示:

主要工艺流程简介:

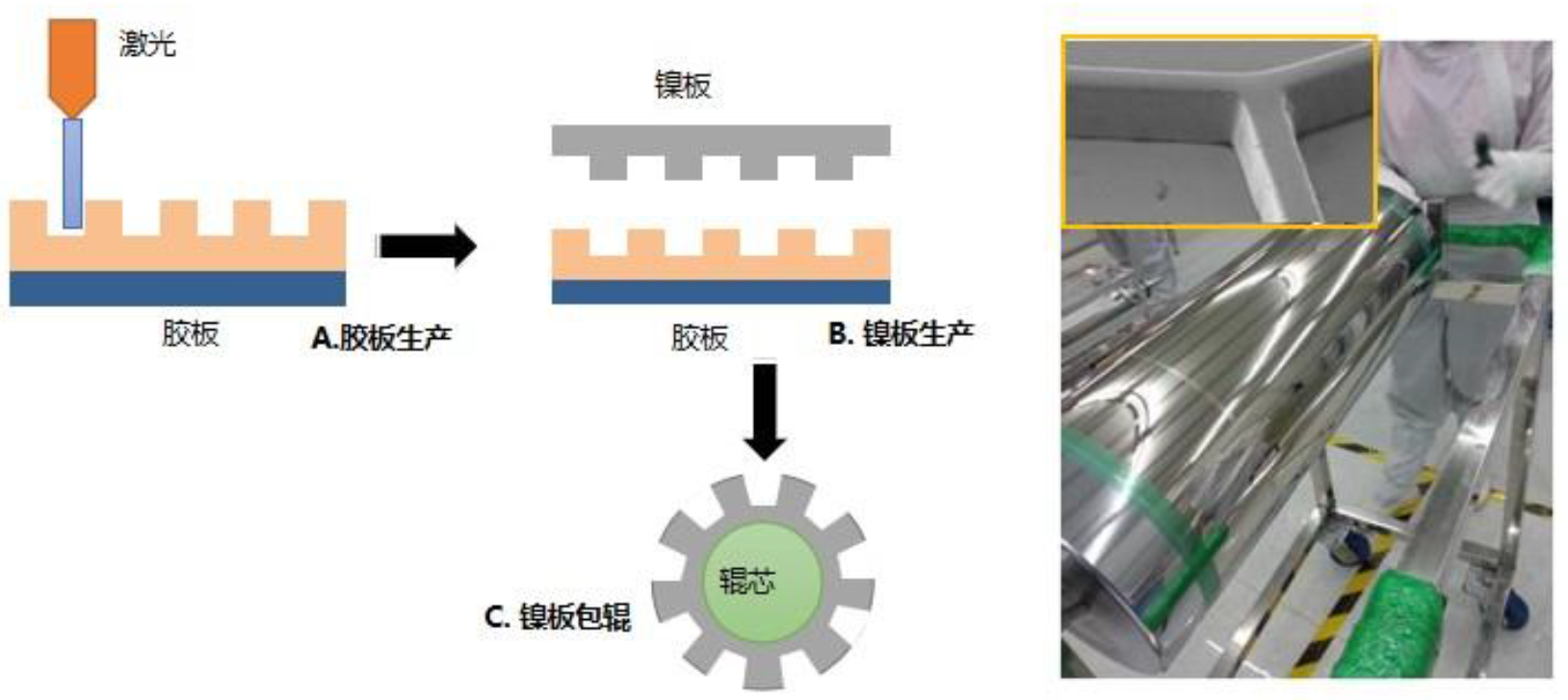

模具制作(带有线路层图案信息)

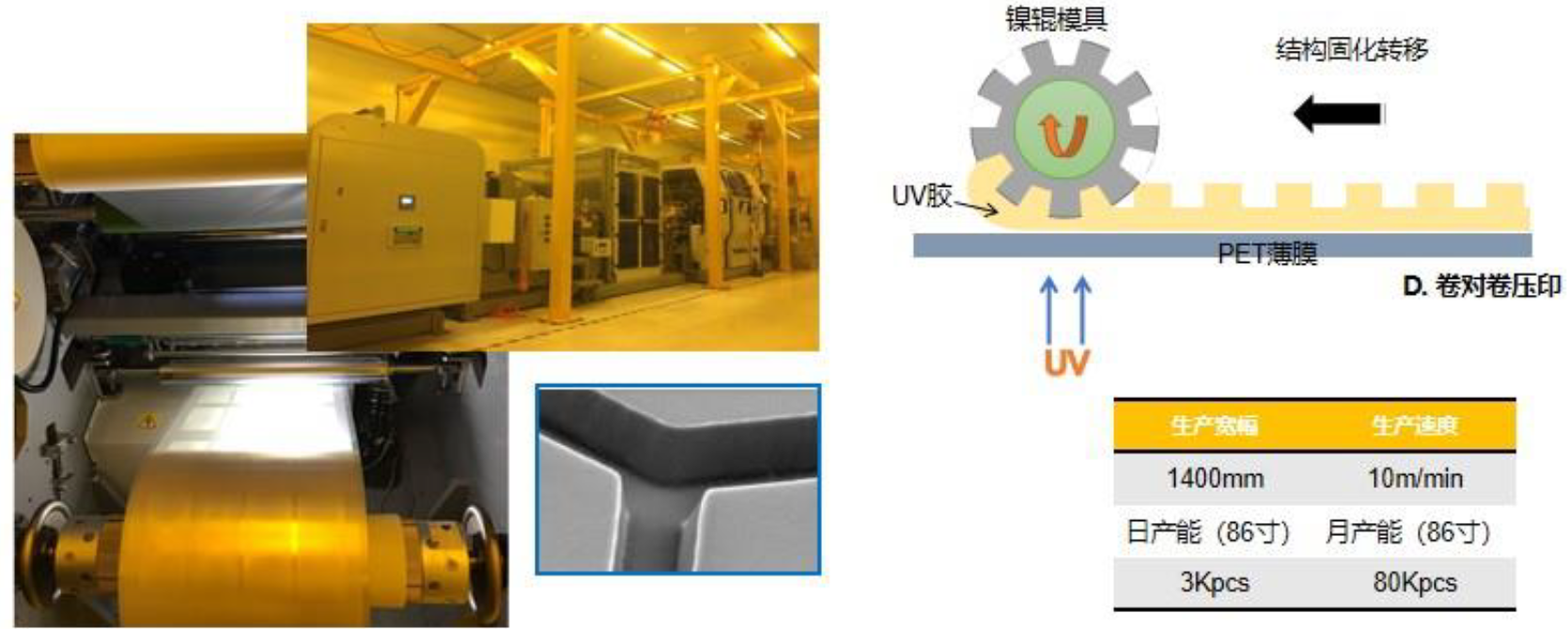

在基板上压印UV 胶(卷对卷)

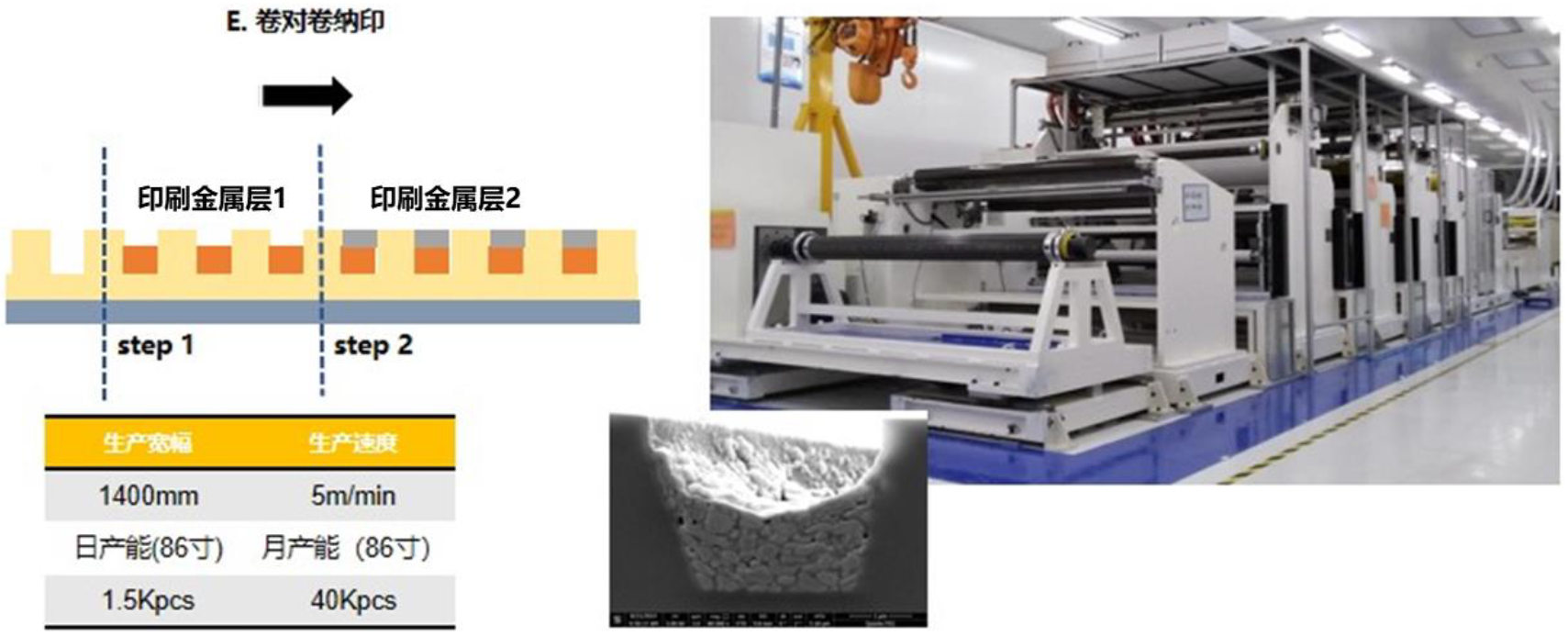

线路层制作(卷对卷)

在整个卷对卷生产过程中,柔性基板会受到温度和拉伸的影响。想要保持好的尺寸稳定性,需要对柔性基材进行高温下的涨缩,以及自身拉伸能力摸底,从而在线路板制作过程中进行尺寸补偿。
Mini LED柔性灯板工艺

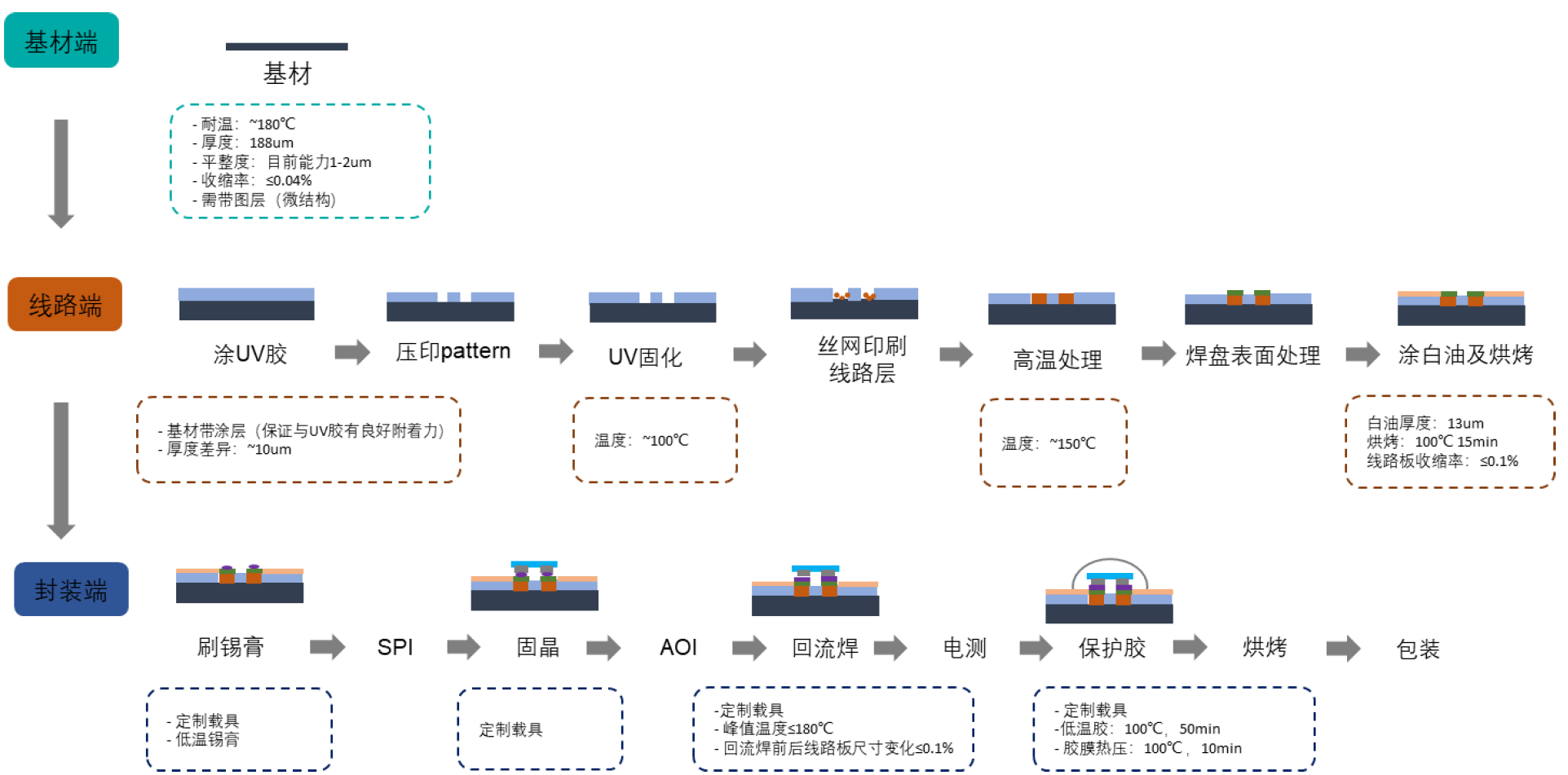

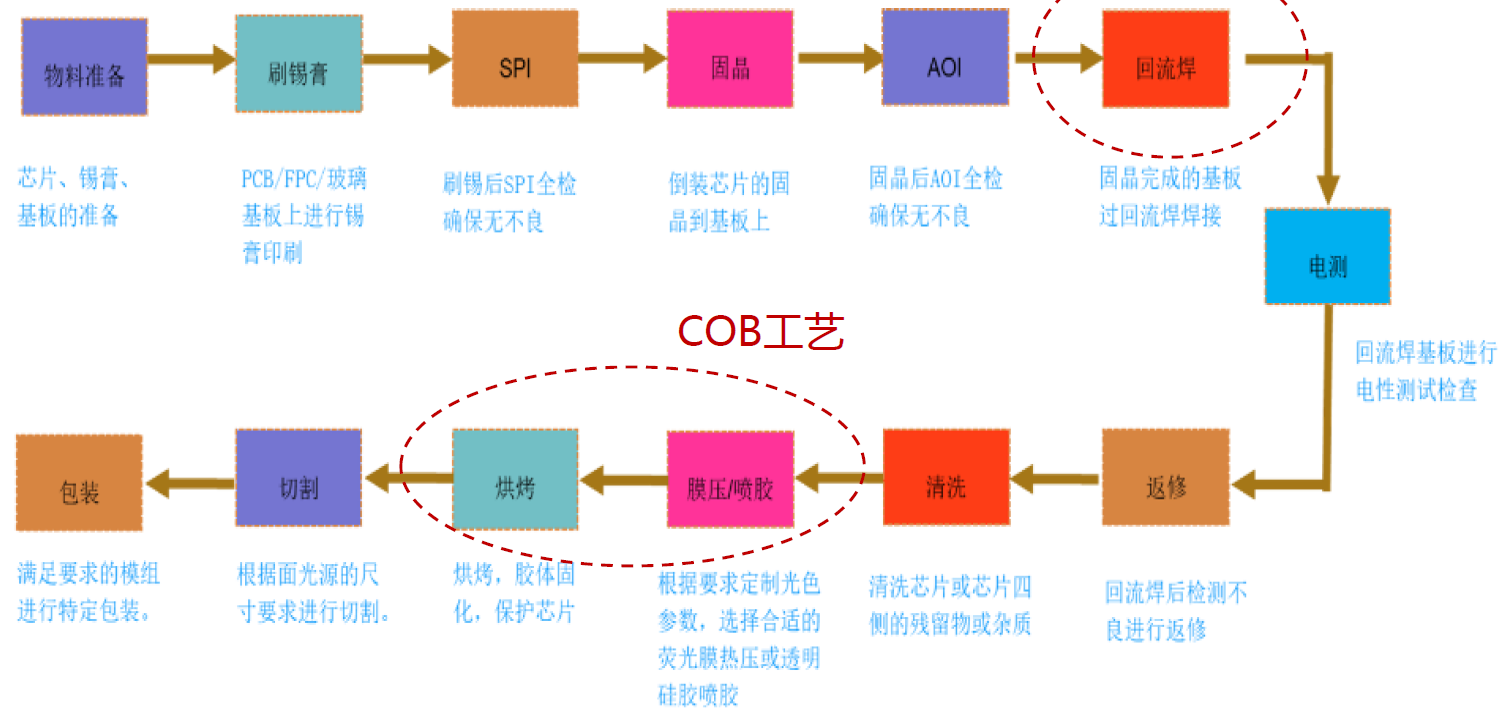

Mini LED柔性灯板的加工工艺流程如下图所示。


因采用的是低成本的PET基材,耐高温性能较传统PCB差,SMT回流焊接有特殊要求。
回流焊接:
若选用PET基材(耐温180℃),注意选择低温锡膏,且回流焊曲线峰值不超过180℃,同时需要重点测试LED的推拉力、焊接可靠性及温升情况。
保护胶工艺:
对于COB Mini LED,还需要对LED进行封装处理,有如下两种选择:
1)点低温胶:注意固化温度控制在180℃以内;
2)胶膜热压:目前只能用于小尺寸(16吋以内),正面封胶保护,模组无法使用反射片。
Mini LED柔性灯板应用及问题

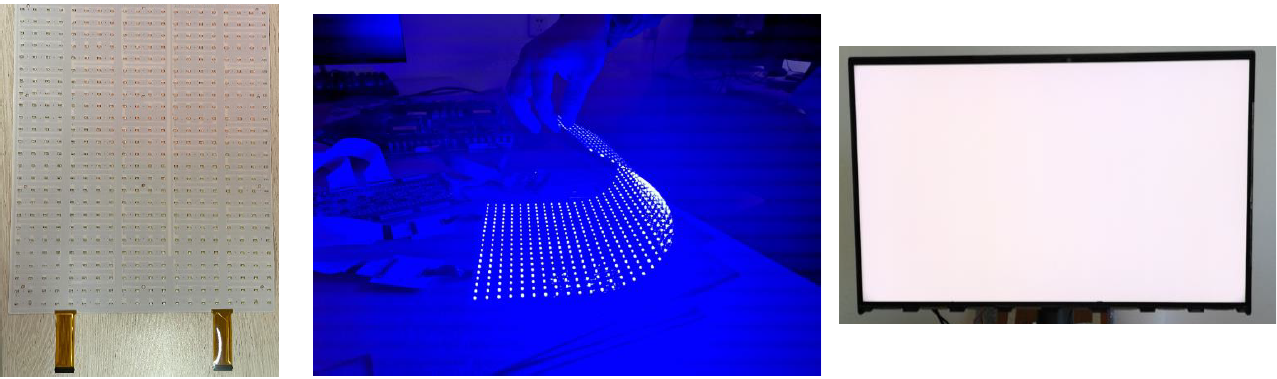

采用PET基材+卷对卷线路工艺+POB Mini LED方案。如下图所示。

计算Mini LED焊接尺寸需求,验证并选出最佳柔性基材材料,确定材料物热稳定性和尺寸稳定性。
温升问题:线路设计时,尽可能加宽线路和加厚线路层厚度,以及不同分区间差异最小化;选择合适的低温锡膏,控制回流焊峰值温度;灯板和背板贴合时避免悬空,保持散热均匀。
组装问题:柔性灯板与背板贴合需通过双面胶进行贴合,难度大且无法维修;未来可考虑先将线路板与背板贴合后,再进行贴片工艺可行性。

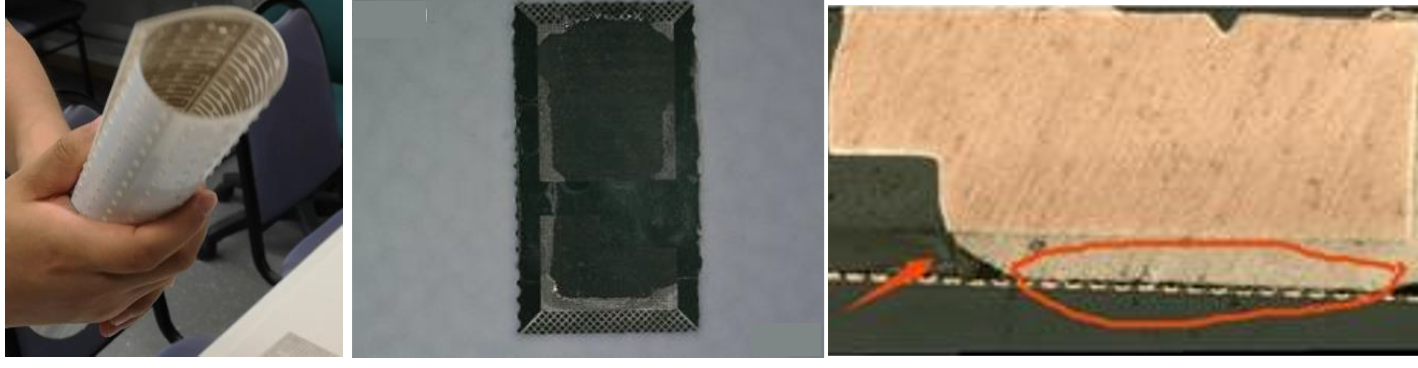

可靠性问题:软性灯板卷曲时, LED和线路层易发生断裂;推拉力后LED脱落,焊盘和线路层均从基板上脱落。
