UHDI PCB技术综述：特征、优势、设计与展望

概述

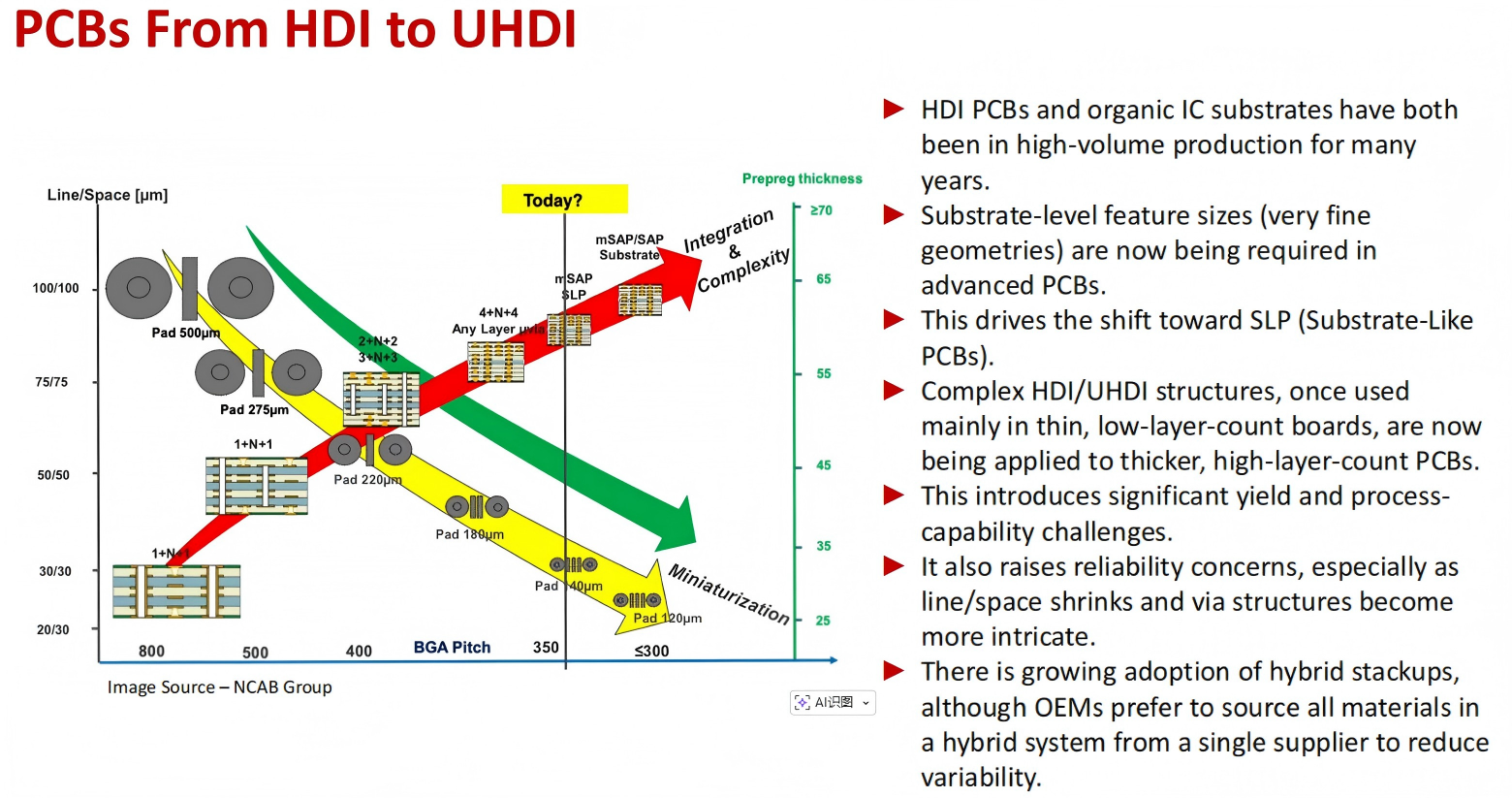

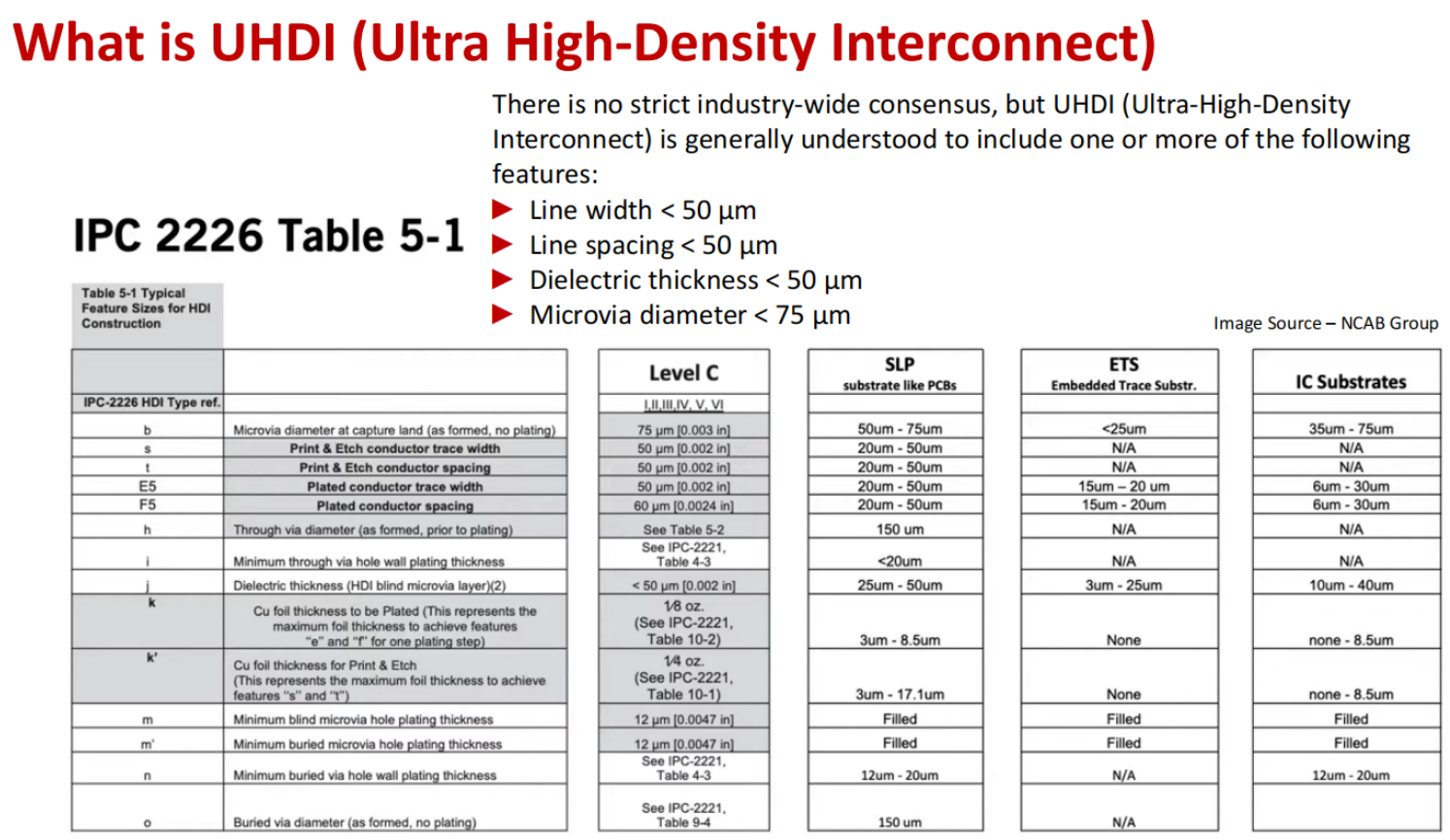

UHDI（Ultra High-Density Interconnect，超高密度互连）PCB尚无严格的行业统一标准，但其典型特征包括超精细线路/间距（最小可达20/30μm）、微孔技术以及薄型介电层（20-50μm）。该技术是传统HDI向SLP（类基板PCB）演进的关键产物，旨在满足先进电子产品对极致高密度集成与小型化的迫切需求。

核心特征与优势

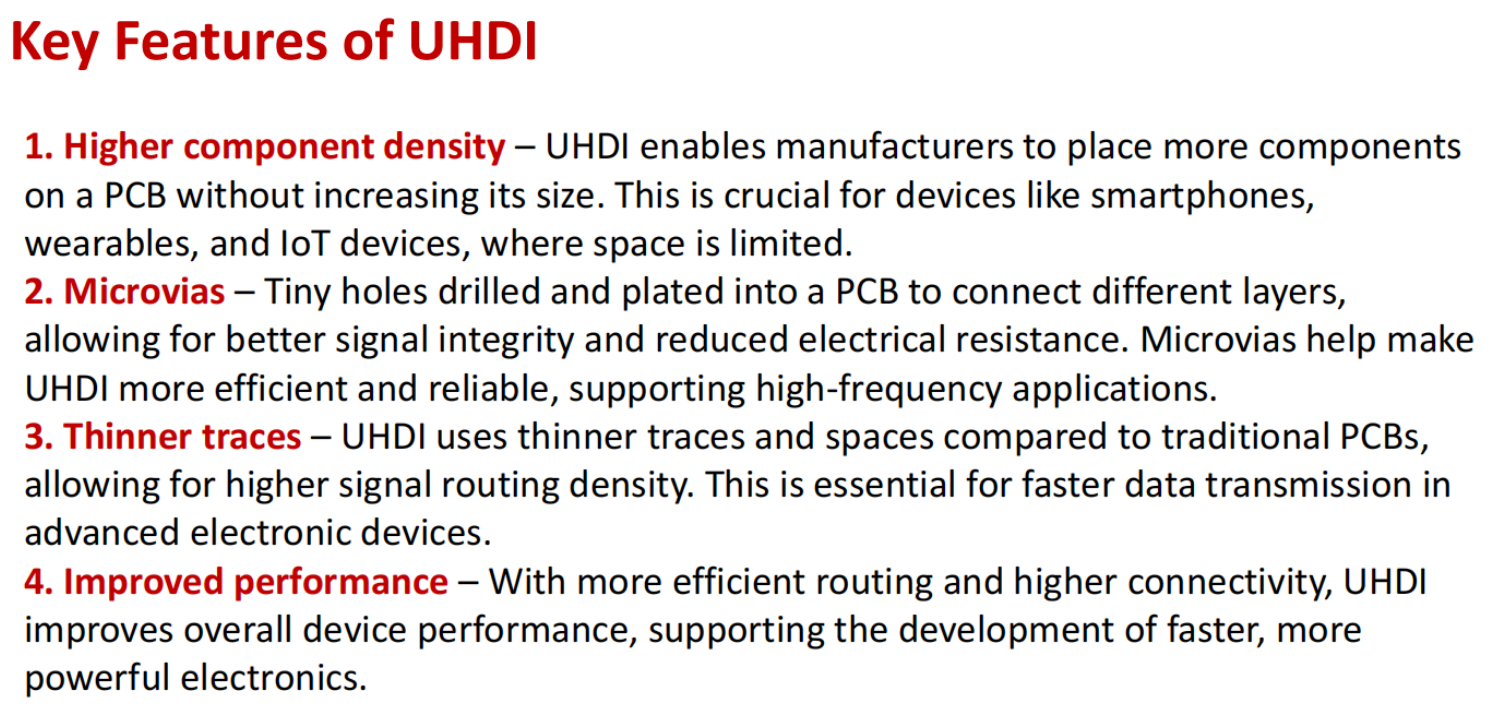

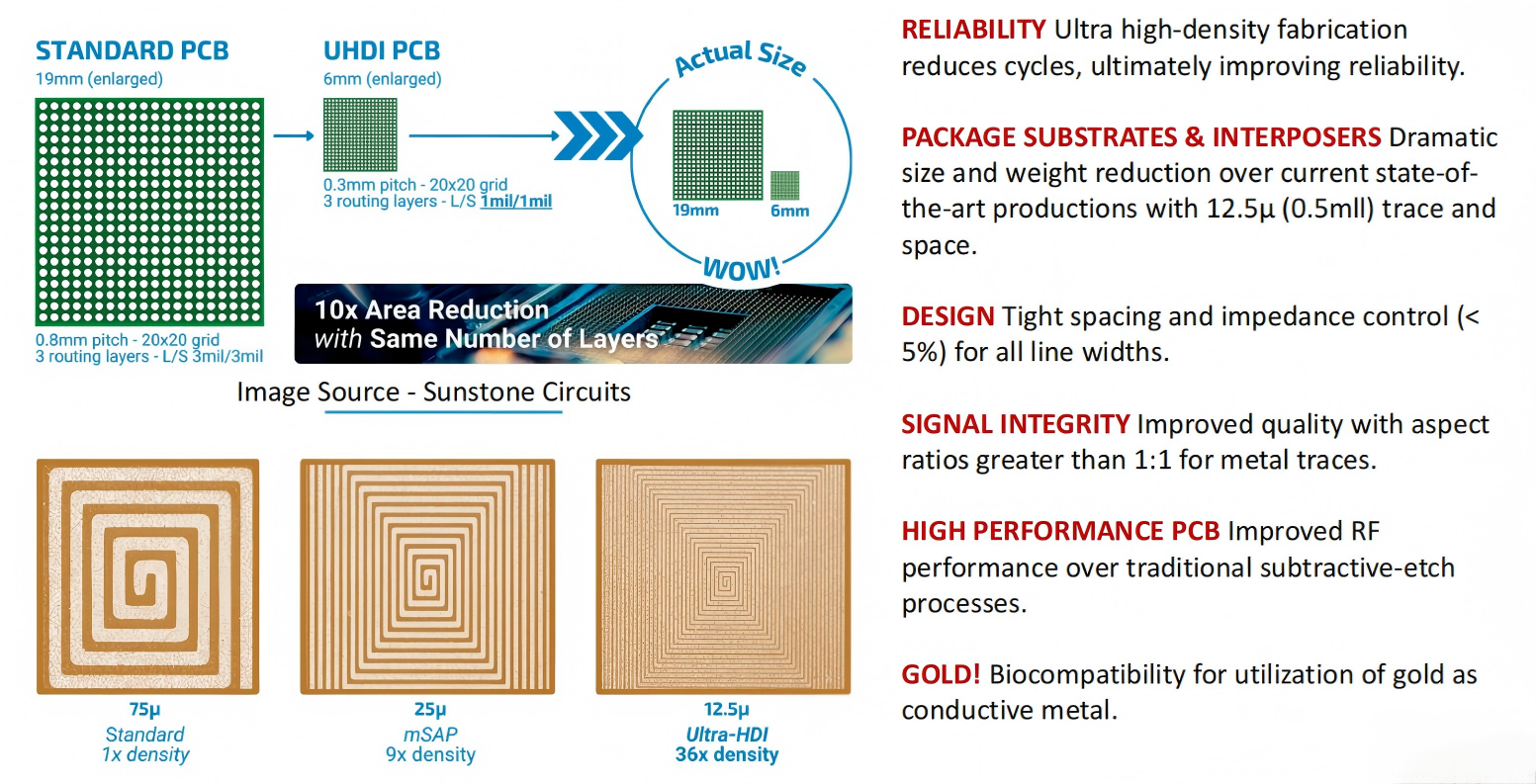

超高密度集成：在同等甚至更小的板面内实现远超常规PCB的元件装载密度，是设备微型化的核心技术支撑。

卓越高速性能：精细线路与受控阻抗（如阻抗控制偏差<5%）显著提升信号完整性，完美适配5G、AI加速器、高速SerDes及PCIe等对带宽与信号质量要求严苛的应用场景。

结构优势：采用高纵横比（>1:1）的微孔互连，减少了层间连接的寄生效应，提升了电气可靠性，尤其利于高频应用。

综合成本潜力：虽然当前工艺复杂，但规模化后，更高的空间利用率与制程优化有望降低单位功能成本，并减少材料消耗。

生物相容性适配：可使用金等惰性金属作为导体，满足医疗植入设备等对生物相容性有严格要求的特殊应用。

设计与材料要求

设计要求

精密公差控制：线宽≤50μm时，公差需控制在±5%以内；更宽线宽，公差需达±2.5μm。对于25μm级别的超细线路，铜厚控制尤为关键。

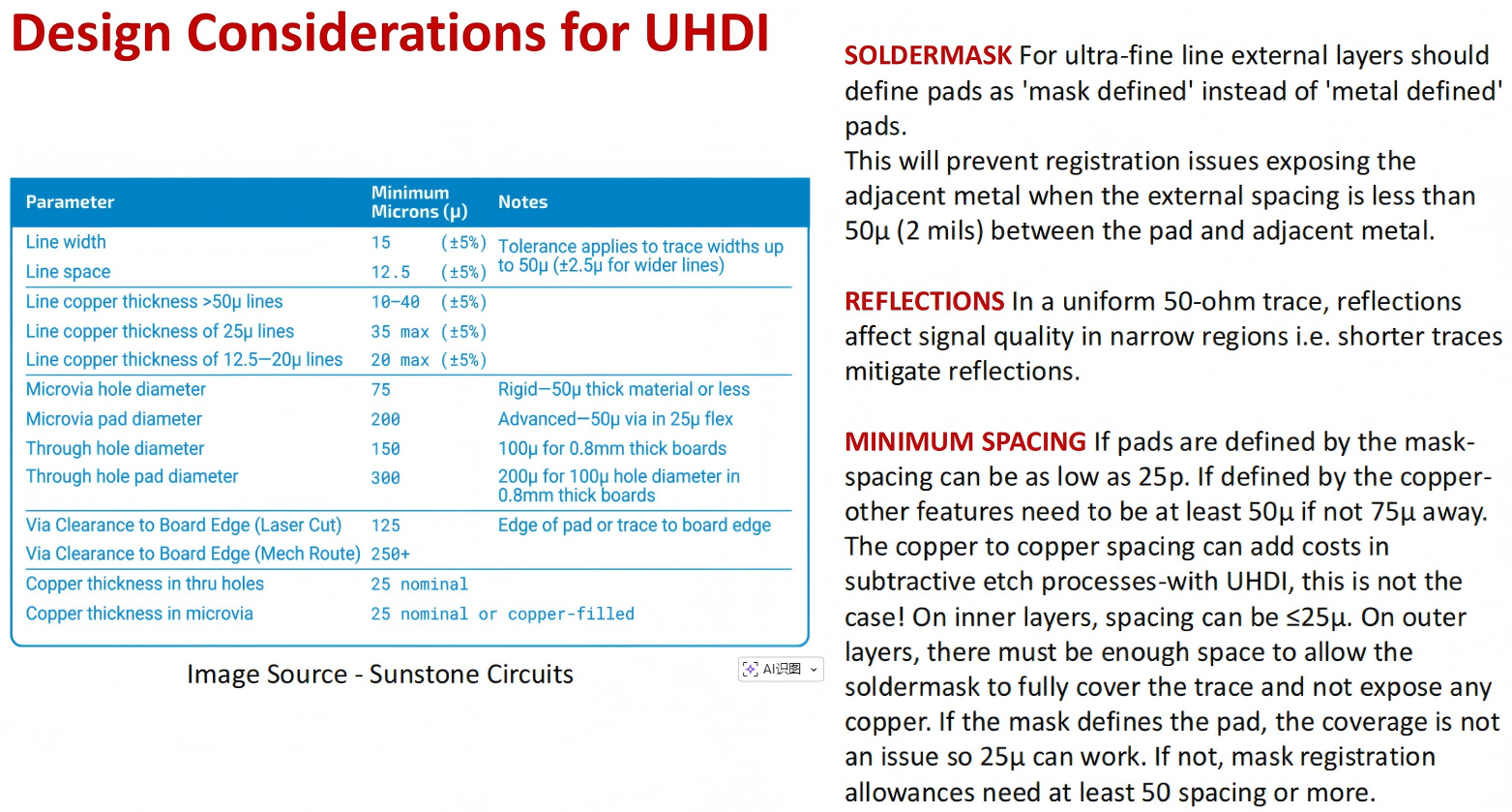

阻焊与间距设计：

外层精细线路推荐采用掩模定义焊盘，以避免对位偏差导致焊盘间铜层暴露。

掩模定义焊盘间距可低至25μm；采用铜定义焊盘时，其他特征间距需≥50μm。

内层导体间距需≤25μm，外层需确保阻焊层完全覆盖线路，防止铜暴露。

信号完整性考虑：需注意阻抗连续性，并通过优化布线长度（如缩短stub）来减少在高速信号下的反射问题。

材料要求

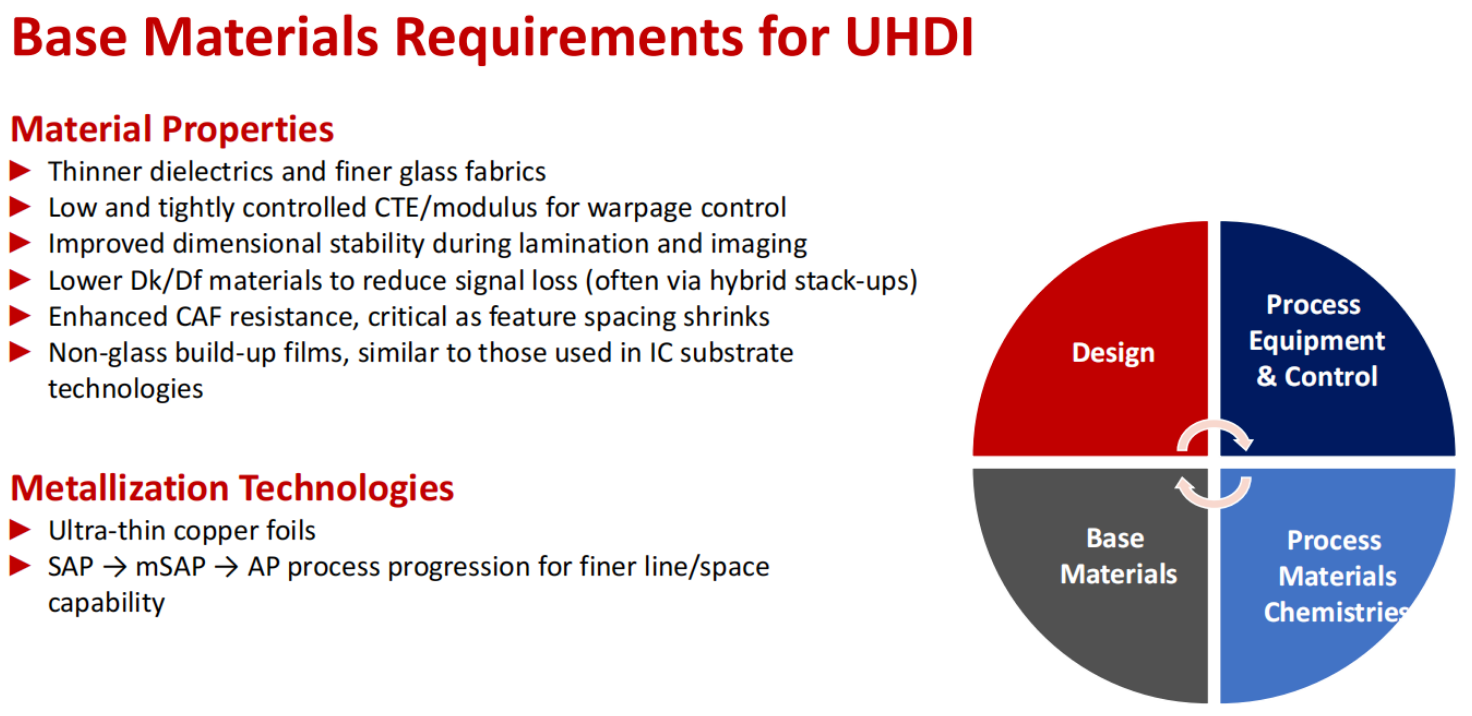

基材需满足以下关键性能：

更薄、更精细：采用超薄介电层与更细的玻璃纤维布或非玻璃增强的堆积膜（类似IC载板材料）。

高尺寸稳定性：在层压与图形化过程中保持极低的尺寸变化，以保障对位精度。

优异的电气性能：采用低介电常数（Dk）、低损耗因子（Df）的材料以降低高速信号传输损耗。

高可靠性：具备低且可控的热膨胀系数（CTE）以控制翘曲，并显著提升耐导电阳极丝（CAF）能力，这对微间距设计至关重要。

应用与未来趋势

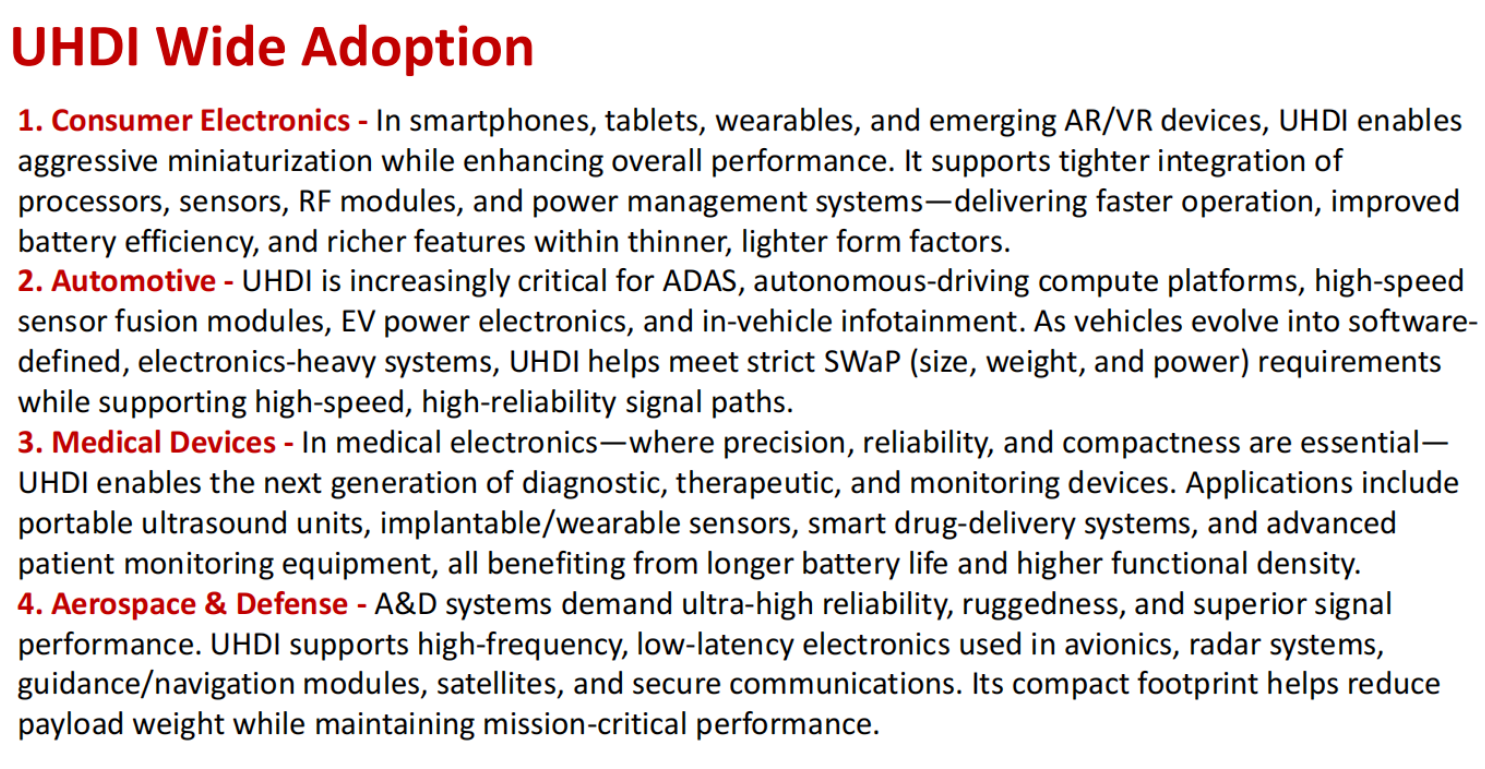

UHDI技术精准契合多个高端领域的发展需求：

消费电子：满足智能手机、AR/VR及可穿戴设备对轻薄化、高性能的极致追求。

汽车电子：为ADAS、自动驾驶域控制器及电动汽车功率模块提供高可靠、高集成度的解决方案，符合汽车电子对SWaP（尺寸、重量、功率）的严苛要求。

医疗设备：适用于植入式传感器、便携式诊断设备等对紧凑性、长续航及生物相容性有高要求的场景。

航空航天：满足雷达、卫星通信等设备对高可靠性、低延迟及轻量化的需求。

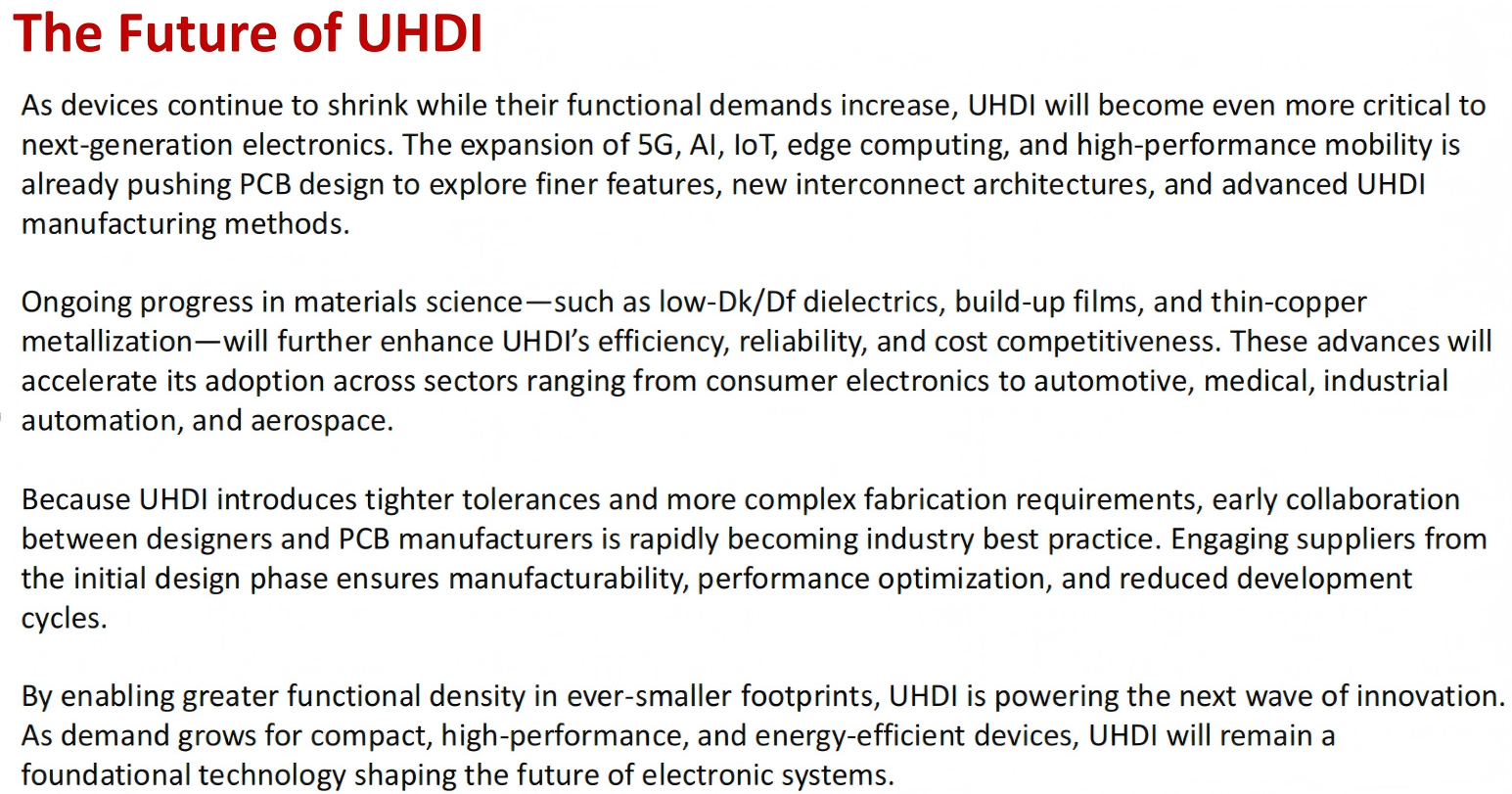

未来展望

UHDI技术的进一步发展将依赖于低Dk/Df材料、超薄铜箔等基础材料的创新。随着5G、AI、物联网及边缘计算的普及，UHDI预计将向工业自动化、高端精密仪器等更广泛领域渗透。应对其复杂的工艺与可靠性挑战，必须依赖设计与制造端从早期开始的深度协同，从而推动其成为下一代电子系统的基石技术。
