本文系统剖析了陶瓷基板在功率器件封装领域的核心发展趋势，聚焦材料体系多元化、工艺精度与小型化、结构集成化及应用定制化四大方向。通过量化数据对比、典型案例佐证及技术路径拆解，阐述了氧化铝、氮化铝、氮化硅等主流陶瓷材料的性能差异与场景适配逻辑，对比了TPC、HTCC/LTCC、DBC、DPC、AMB等制备工艺的精度阈值与性能短板，并结合第三代半导体（SiC/GaN）的应用需求，明确了国内陶瓷基板技术的核心瓶颈与国产化突破路径，为高端功率器件封装的技术选型与产业升级提供参考。

关键词

陶瓷基板；功率器件；氮化铝；DPC技术；三维集成；第三代半导体；AMB技术；高精度封装

一、实验过程与术语定义

陶瓷基板的核心性能评估需通过多维度实验验证，核心测试项目及方法如下：材料烧结实验聚焦粉体纯度、烧结温度与致密度关联性；热导率采用激光闪射法精准测定，测试误差控制在±3%以内；热膨胀系数（CTE）通过热机械分析仪（TMA）在-50~300℃区间检测，匹配功率器件工作温度范围；电绝缘强度试验采用逐级升压法测试击穿电压；可靠性评估涵盖温度循环（-40℃~150℃，1000次循环）、高温高湿（85℃/85%RH，1000h）等严苛环境测试。例如，氮化硅基板≥800MPa的抗弯强度指标，需通过三点弯曲实验（跨距30mm，加载速率2mm/min）验证。

关键术语定义

TPC（厚膜印刷陶瓷基板）：采用丝网印刷技术将金属浆料（银、钯银合金等）印制于陶瓷基片表面，经高温烧结形成导电线路，适用于中低精度、低成本场景。

DBC（直接覆铜陶瓷基板）：通过高温熔合工艺（1065~1085℃）将铜箔与陶瓷基片（主要为Al₂O₃、AlN）实现冶金结合，具备优异导热与载流能力。

DPC（直接镀铜陶瓷基板）：基于薄膜工艺，经光刻、溅射、电镀等步骤在陶瓷表面形成精细线路，核心优势为线宽线距精度高，适配高频、高密度封装。

AMB（活性金属钎焊陶瓷基板）：利用钛、锆等活性金属焊料，在真空环境下实现铜层与陶瓷基片的高强度、高导热结合，适用于极端工况下的高功率模块。

二、陶瓷基板发展趋势的核心体现

材料体系多元化：性能与成本的精准权衡

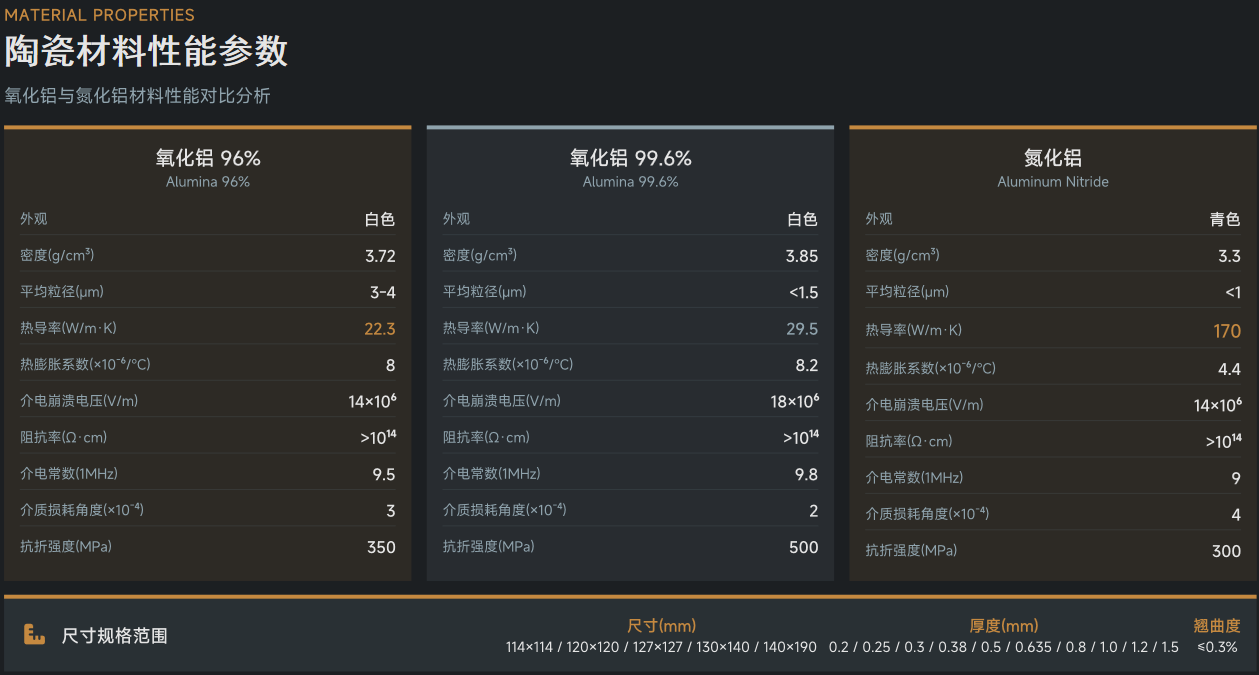

陶瓷基板材料的选型核心围绕热导率、热膨胀系数、机械强度与成本四大维度，不同材料形成明确的市场分层，具体特性及应用场景如下：

氧化铝（Al₂O₃）：热导率20~30 W/(m·K)，CTE约7.2×10⁻⁶/K，工艺成熟度高，成本仅为氮化铝的1/3，是中低功率领域的主导材料，广泛应用于家电变频模块、工业控制电源等场景，全球市场占比超60%。

氮化铝（AlN）：热导率可达170~230 W/(m·K)，CTE约4.6×10⁻⁶/K，与硅芯片兼容性优异，但原料成本高昂（为氧化铝的3~5倍），主要聚焦高功率激光器（LD）、航空航天高频器件及5G射频模块等高端场景。

氮化硅（Si₃N₄）：热导率60~90 W/(m·K)，CTE约3.2×10⁻⁶/K，抗弯强度＞800MPa，极端温度循环下抗断裂性能远超Al₂O₃与AlN，已成为电动汽车IGBT模块的首选基板材料，典型应用如特斯拉Model 3驱动模块的批量配套。

成本制约与突破路径：当前国内陶瓷基板产业面临核心原料“卡脖子”问题，高纯陶瓷粉体（AlN、Si₃N₄）进口依赖度超70%，日本德山、美国赛瑞丹等企业垄断高端市场。未来需从三方面突破：一是研发超细粉体合成技术，如激光法制备粒径＜0.5μm、纯度≥99.99%的高纯粉体；二是优化多元助烧剂体系，如采用Y₂O₃-MgO复合助烧剂将Si₃N₄烧结温度降至1600℃以下，降低能耗与成本；三是提升流延成型精度，将生胚厚度误差控制在±1%以内，保障后续工艺稳定性。

工艺高精度与小型化：DPC技术引领技术迭代

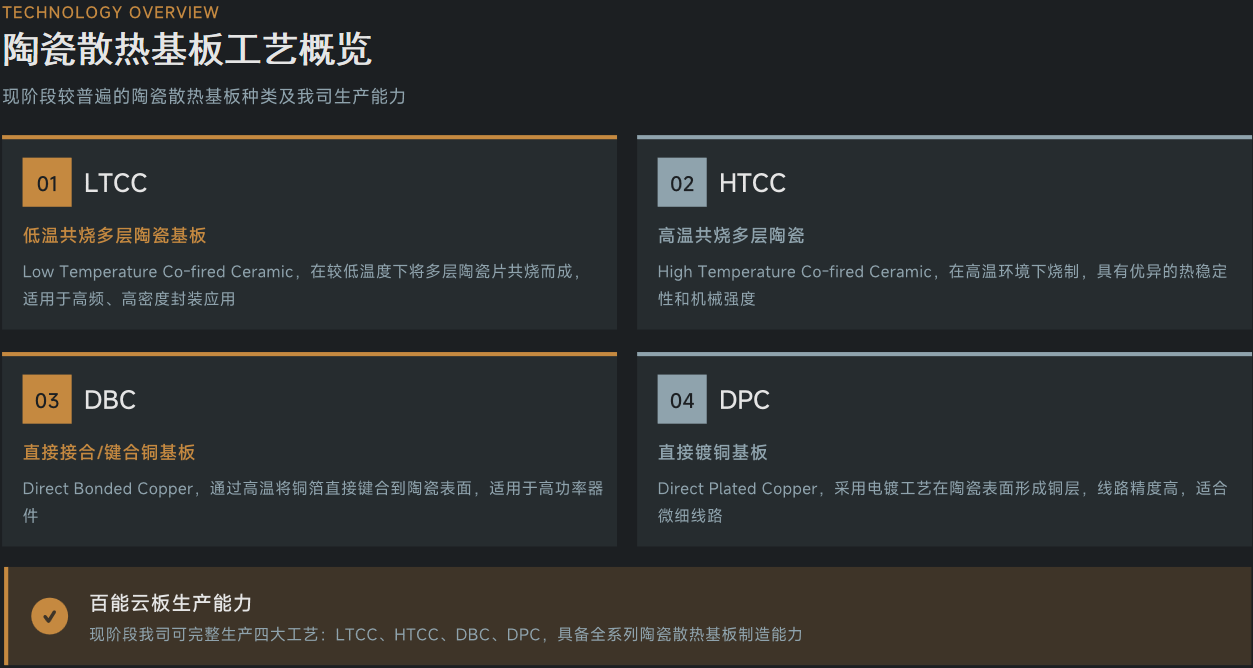

随着功率器件向高密度、高频化发展，基板线路精度与小型化水平成为核心竞争力，不同制备工艺的精度阈值及局限对比如下表所示：

典型案例：华为5G基站GaN射频功放模块采用DPC-AlN基板，成功实现线宽30μm的共面波导结构，相较于传统TPC基板，信号传输损耗降低15%，模块集成度提升20%，助力基站通信距离与信号稳定性提升。

结构集成化：从平面互连到三维立体集成

集成化是陶瓷基板突破平面封装局限、提升器件性能的核心方向，核心技术路径包括垂直互连、填孔技术及三维叠层集成，具体进展如下：

垂直互连技术升级

HTCC/LTCC基板通过生胚叠层与通孔填充金属浆料实现多层布线，但金属浆料电阻率较高（＞10 mΩ·cm），仅适用于低电流传感模块、被动组件集成等场景；而DPC电镀填孔技术实现突破，孔径控制在60~120μm，孔内电镀铜柱电阻＜2 mΩ，热导率等效于体铜，已应用于紫外LED微阵列封装，相较传统平面基板散热效率提升40%。

三维集成结构创新

围坝结构：通过电镀增厚工艺制作高度200~500μm的铜墙围坝，实现芯片、无源元件（电阻、电容）的一体化封装，减少外部互联链路，典型应用如英飞凌智能功率模块（IPM），模块体积缩小35%。

多层陶瓷基板（MLC）：采用硅胶粘接或真空钎焊技术叠加多片DPC基板，通过高精度对准设备控制层间对准误差＜10μm，可实现异质集成（如芯片、射频器件、散热结构一体化），适配机载雷达T/R组件、高端服务器电源模块等场景。

应用定制化：适配第三代半导体与极端场景需求

第三代半导体驱动技术升级

SiC、GaN等第三代半导体器件的高温、高压、高频特性，对陶瓷基板提出定制化需求，核心适配场景与技术要求如下：

SiC功率模块：以比亚迪电动汽车OBC（车载充电机）为例，要求基板耐压＞2.5 kV、工作温度＞200℃、导热系数≥80 W/(m·K)，直接推动AMB-Si₃N₄基板的国产化替代进程，目前国内企业已实现小批量量产，替代进口产品成本降低40%。

GaN射频器件：5G毫米波基站、卫星通信等场景需基板介电常数＜9、表面粗糙度＜0.1μm、线路精度≤30μm，DPC-AlN基板为最优选型，但目前国产化率不足20%，核心瓶颈在于光刻精度与表面处理工艺。

极端环境适应性改进

针对特殊应用场景，陶瓷基板需进行定制化结构与材料改性：深海钻探传感器采用钨铜金属化层与Al₂O₃基板共烧工艺，耐压强度达300 MPa，可耐受深海高压腐蚀环境；航天器电源模块通过多孔陶瓷复合结构实现减重30%，同时沉积BeO抗辐射涂层，提升空间辐射环境下的稳定性。

百能云板陶瓷产品应用领域

三、结论

陶瓷基板作为功率器件封装的核心支撑部件，正朝着四大方向加速迭代：

材料体系多元化，实现导热性能、机械强度与成本的精准平衡；

工艺技术精细化，DPC技术主导高精度、小型化趋势，AMB技术适配极端工况；

结构设计三维化，通过填孔、叠层、围坝技术突破平面集成局限；

应用场景定制化，深度匹配第三代半导体与极端环境需求。

当前国内陶瓷基板产业在高端粉体制备、精密图形化工艺、核心装备等领域与国外仍存在显著差距，高端产品进口依赖度较高。未来需联合产学研力量攻关核心技术，突破高纯粉体合成、高精度光刻电镀、多层对准等瓶颈，同时建立完善的《电子陶瓷基板性能测试规范》等行业标准，推动国产化替代进程，满足新能源汽车、5G通信、航空航天等领域的爆发式需求，助力我国功率器件产业实现高端升级。
