陶瓷压力传感器核心技术解析及LTCC制备工艺详解

在工业控制、航空航天、石油化工等诸多对环境适应性和测量精度要求极高的领域，陶瓷压力传感器凭借其优异的抗腐蚀、耐高温、长期稳定性等特性，逐步替代传统硅基传感器，成为核心感知器件。其核心工作原理基于陶瓷材料的形变感知特性：压力直接作用于陶瓷膜片前表面，使膜片产生微小弹性形变，陶瓷隔膜精准捕捉这一形变并转化为可测量的电信号，实现压力参数的精准检测。

目前市场上最主流的陶瓷压力传感器为厚膜陶瓷压力传感器，其核心设计是将电阻应变量规印刷在陶瓷隔膜表面，当外部压力作用于隔膜时，隔膜发生微小偏转，进而改变电阻应变量规的阻值，通过电路转换形成可精准采集的电信号输出，具备测量精度高、响应速度快、结构紧凑等优势。

除厚膜结构外，陶瓷电容式压力传感器凭借更高的灵敏度、更低的功耗和更优的温度稳定性，成为高端应用领域的重要选择。其中，基于低温共烧陶瓷（LTCC）技术制备的陶瓷电容式压力传感器，通过一体化集成工艺，大幅提升了器件的可靠性和小型化水平，以下结合安培龙提供的工艺路线图，详细解析其完整制备流程。

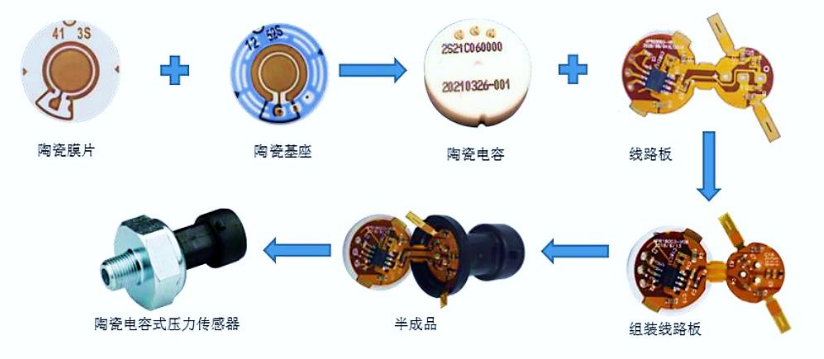

陶瓷电容式压力传感器工艺路线图

LTCC陶瓷电容式压力传感器完整制备工艺流程

LTCC（低温共烧陶瓷）技术是无源集成的主流技术，其核心优势在于可将多层陶瓷基板与无源元件一体化烧结，实现器件的高密度集成、小型化和高可靠性，非常适配陶瓷电容式压力传感器的制备需求，其完整工艺流程分为六大核心步骤，各环节紧密衔接，精准控制工艺参数以保障器件性能。

第一步：打孔——奠定多层集成基础

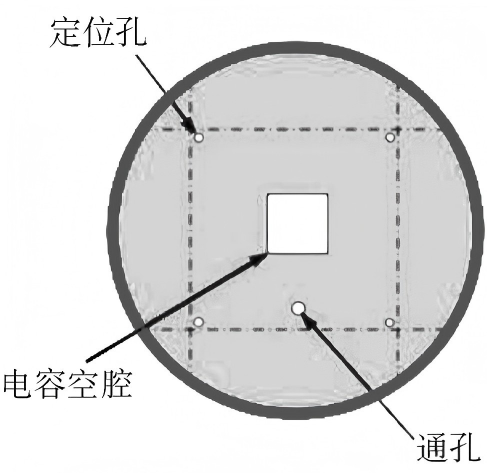

打孔是LTCC工艺的起始环节，也是保障后续层间对准和互连可靠性的关键。首先将制备好的生瓷带切割为规格统一的正方形，随后通过高精度冲孔机，精准制备三类关键孔位（见图：生瓷片打孔定位图）：对准孔、通孔和电容空腔。其中，对准孔用于后续多层生瓷带的精准层压对齐，避免层间偏移影响器件性能；通孔用于搭建陶瓷流延层之间的金属连接通道，实现层间电感、电容的电信号互通；电容空腔则为后续电容器的形成提供空间基础，直接影响传感器的电容初始值和灵敏度。

第二步：银浆填充——实现层间金属互连

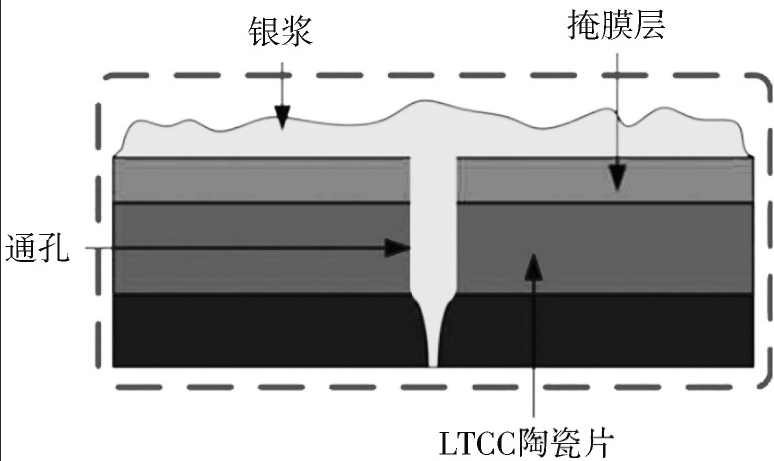

打孔工序完成后，进入银浆填充环节（见图：银浆填充示意图）。通过专用填充机，将高电导率银浆精准填充至所有通孔内部，待银浆固化后，即可实现不同陶瓷层间电感、电容等无源元件的可靠金属互连。银浆的选择与填充精度至关重要，需确保填充饱满、无气泡、无漏填，避免因接触不良导致的信号损耗或器件失效，这也是保障传感器高频传输性能的核心前提之一。

第三步：丝网印刷——成型无源元件与电路

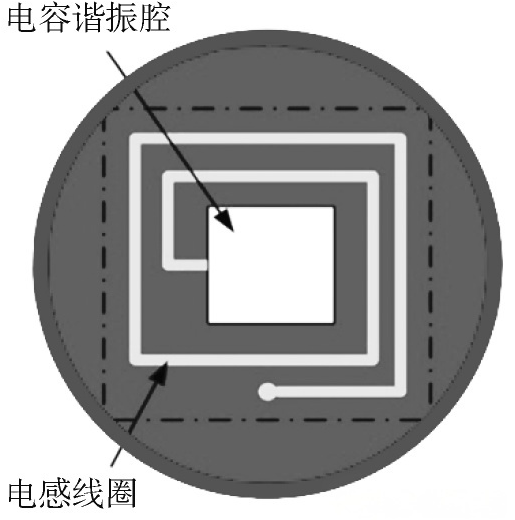

银浆填充完成后，通过高精度丝网印刷机开展印刷作业（见图：丝网印刷示意图），核心是在生瓷带上成型电感线圈、电容器等无源元件及相关电路。按照预设设计方案，将金属板（作为电容器的电极板）和周围的螺旋金属线（作为平面电感器）精准印刷在生瓷带表面，确保电路图形的精度和完整性。印刷完成后，将带有银浆的生瓷带放入120℃的空气干燥箱中，进行约5分钟的热处理，目的是去除银浆中的水分和有机溶剂，使银浆初步固化，为后续层压和共烧工序奠定基础。

第四步：层压——实现多层生瓷带一体化粘合

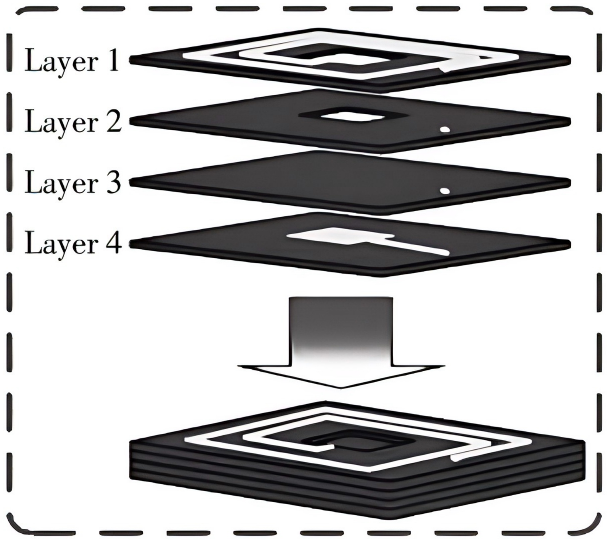

丝网印刷及初步热处理后，进入层压环节（见图：层压示意图）。将所有印刷好的生瓷带按照设计顺序堆叠整齐，放入等静压层压机中，在21MPa的恒定压力下，持续层压15分钟。这一工序的核心目的是将多层生瓷带紧密粘合为一个整体，形成无间隙、不可分离的陶瓷基底，确保层间结合牢固，避免后续共烧过程中出现分层、开裂等缺陷，同时保障层间电路的互连稳定性。

第五步：共烧——固化陶瓷基底，提升结构稳定性

层压完成后，需通过共烧工序实现陶瓷基底的固化成型，这是决定传感器机械强度和化学稳定性的关键步骤。首先将层压后的陶瓷基板放入70℃的干燥炉中，进行约10分钟的预处理，进一步去除基板中的残留水分和有机物；随后使用专用切割机，将陶瓷基板切割为设计所需的尺寸规格；最后将切割好的陶瓷基板放入箱式炉中，以850℃为峰值温度，持续烧结50分钟，使陶瓷中的玻璃基体充分熔化，实现基板的致密化固化，整个共烧过程总时长约为750分钟，通过精准控制升温、保温、降温速率，确保陶瓷基底的致密度和尺寸精度，同时保障银浆电路与陶瓷基板的良好结合。

第六步：平行接缝密封——完成传感器成品制备

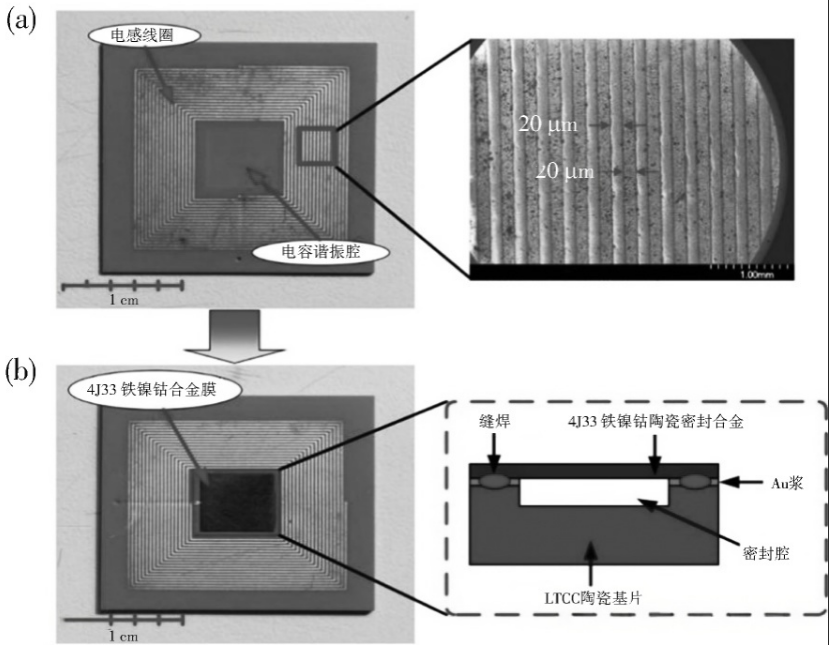

共烧完成后，陶瓷基板形成完整的陶瓷结构（如图a所示），但此时的基板仅完成了无源元件和电路的集成，并非完整的压力传感器——其电容空腔结构仅包含电容器电极板，还需通过平行接缝密封工序，集成敏感膜并完成封装。

敏感膜采用铁-镍-钴合金制备，通过冷轧、抛光等精密加工工艺，制成井盖型薄膜，这种结构可有效提升敏感膜的形变灵敏度和机械强度，确保对微小压力变化的精准响应。缝焊前，需对铁-镍-钴合金敏感膜进行严格预处理：彻底清除表面的氧化物、污垢、油污等杂质，随后将其放入800℃的真空炉中，保温约40分钟，去除膜片内部应力，提升其表面洁净度和与陶瓷基板的结合性能。

为进一步提升密封可靠性，在陶瓷基板与合金敏感膜的结合部位进行镀金处理，降低接触电阻，同时增强金属膜与陶瓷基体的结合力。缝焊过程在真空环境中进行，可有效减少空气中氧气的影响，避免敏感膜和陶瓷基板发生氧化，同时确保金属膜与陶瓷基体紧密连接，防止外部环境（如水汽、腐蚀性介质）侵入传感器内部，影响测量精度和使用寿命。

密封工序完成后（如图b所示），通过陶瓷基板上集成的LC串联谐振电路，即可完成陶瓷电容式压力传感器的全部制备。当外部压力施加到敏感膜上时，金属膜片会根据压力大小发生相应弯曲，进而改变电容器电极板之间的距离，导致电容值发生变化，通过LC谐振电路将电容变化转化为可测量的电信号，最终实现压力参数的精准检测。

技术优势与应用价值

基于LTCC技术制备的陶瓷电容式压力传感器，融合了陶瓷材料和LTCC工艺的双重优势：陶瓷材料具备优异的耐高温、抗腐蚀、抗振动性能，可适应-50℃~200℃以上的极端工作环境，尤其适用于石油开采、化工反应釜等恶劣场景；LTCC工艺实现了无源元件与陶瓷基板的一体化集成，大幅缩小了器件体积，提升了集成度和可靠性，同时降低了生产误差和成本。

与传统硅基压力传感器相比，此类陶瓷电容式压力传感器不仅具备更高的灵敏度和更低的功耗，还拥有更宽的工作温度范围和更强的环境适应性；与厚膜陶瓷压力传感器相比，其集成度更高、结构更紧凑，更适配小型化、高精度的应用需求。目前，该类传感器已广泛应用于航空航天、石油天然气、化工、食品制药等领域，为极端环境下的压力监测提供了可靠的技术支撑。
