光伏、储能、快充、车载高压等高功率设备，长期面临厚板强度不足、高温易老化、大电流发热严重、结构装配受限四大痛点。百能云板 6 层 6.1mm 高精密阶梯槽 PCB，以高端基材 + 极限工艺 + 车规级品控，成为新能源高功率场景专用优选电路板。

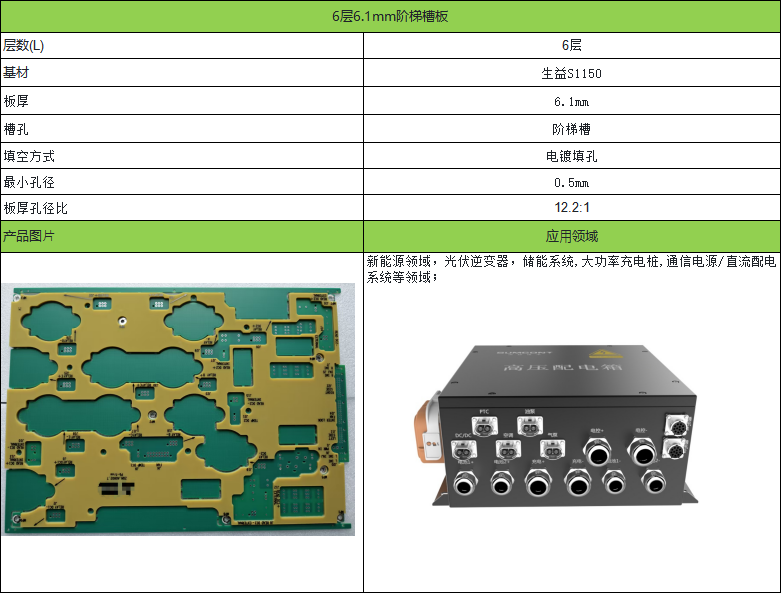

一、核心参数速览

二、五大核心优势

6.1mm 超厚板 + 精密阶梯槽，结构完美适配

定制化阶梯槽精准避让大功率器件、铜排与连接器，内部装配零干涉；超厚板材大幅提升机械强度，抗形变、抗冲击，适配配电箱、逆变器等高稳定要求设备。

生益 S1150 高端基材，极端工况长效可靠

高 Tg 高耐热特性，耐化学腐蚀、绝缘性优异，稳定耐受 **-40℃~125℃** 宽温环境，户外高温、长期连续工况不易分层老化。

12.2:1 超高厚径比 + 电镀填孔，大电流低损耗

6.1mm 厚板实现 0.5mm 微孔加工，深孔镀层均匀导通稳定；层间阻抗更低，大电流传输发热小、损耗低，适配千安级大功率场景。

全流程智造，精度 & 品控双达标

高端钻孔、电镀、压合及阶梯槽专用设备加持：钻孔精度 ±0.02mm，开槽垂直度≤0.03mm；全程遵循IATF16949 车规级标准，来料 — 工序 — 成品全检溯源，批次一致性强。

快速交付 + 全周期技术服务

72 小时极速打样，大小批量柔性产能适配；研发阶段提前介入优化阶梯槽布局、散热走线与厚板工艺，7×24 小时售后支持，一站式解决设计到量产痛点。

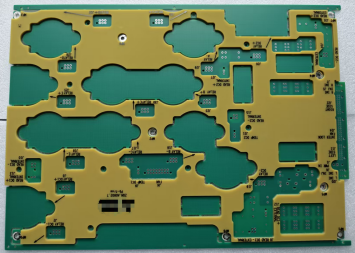

6.1mm 6 层高精密阶梯槽 PCB

三、主流应用场景

光伏逆变器｜储能 PCS 系统｜车载高压 PDU｜大功率直流充电桩｜工业直流配电设备

四、三大标杆落地客户案例

一、需求对接（全流程跟进，精准匹配需求）

1. 客户基础信息：国内二线头部光伏逆变器企业，专注户用及工商业光伏场景，主打110kW~250kW组串式逆变器，年出货量超10万台，核心市场为国内工商业园区及海外新兴市场，本次合作针对其新一代高效组串式逆变器核心PCB部件进行定制开发。

2. 初始需求提交：客户通过百能云板官网咨询通道提交初步需求，明确需要6层6.1mm厚PCB，用于逆变器主控板与功率板，核心诉求为“解决户外高温环境下PCB变形、分层问题，同时优化大电流传输损耗，适配IGBT模块与散热片的紧凑布局”。

3. 深度需求拆解：百能云板技术团队3个工作日内完成客户对接，通过线上会议+样品初步测试，明确细化需求：① 基材需耐受户外最高65℃长期运行，低温-40℃启动无异常，满足光伏行业IEC 61215标准；② 6.1mm厚板需具备优异的机械强度，避免长期户外环境下翘曲变形；③ 需设计阶梯槽结构，精准避让IGBT模块引脚与散热片，减少装配间隙；④ 支持300A+大电流传输，层间传输损耗需控制在行业均值以下；⑤ 打样周期≤72小时，批量交付周期≤7天/批，年批量需求约3万块。

4. 需求确认与方案输出：结合客户需求，百能云板出具定制化解决方案，明确选用生益S1150高耐热基材、12.2:1板厚孔径比+电镀填孔工艺，阶梯槽结构按客户提供的逆变器内部布局图定制，同步提交初步工艺参数与交付计划，客户3个工作日内确认方案，启动打样流程。

二、工艺难点（精准定位痛点，拆解核心挑战）

结合光伏逆变器的户外工况与产品特性，本次项目核心工艺难点集中在4点，均为行业内厚板阶梯槽PCB的常见痛点：

1. 厚板抗形变难题：6.1mm超厚板（6层压合）在压合过程中易出现层间受力不均，导致成品翘曲变形，若变形量超过0.3mm，将无法适配逆变器内部紧凑布局，影响IGBT模块装配与散热。

2. 高温可靠性难题：户外光伏场景温度波动大（-40℃~65℃），普通基材易出现老化、分层，尤其在长期高温运行下，PCB导通阻抗易升高，影响大电流传输稳定性，甚至导致逆变器故障。

3. 阶梯槽加工精度难题：阶梯槽需精准避让IGBT模块与散热片，要求槽深误差≤0.03mm、垂直度误差≤0.02mm，且槽口无毛刺、无崩边，否则会导致装配间隙过大，影响散热效率与结构稳定性。

4. 大电流传输损耗难题：逆变器功率板需承载300A+大电流，6.1mm厚板的深孔（0.5mm孔径）电镀均匀性难以保证，若镀层不均，会导致层间阻抗升高，传输损耗增加，降低逆变器转换效率。

三、解决过程（技术攻坚，全流程管控）

针对上述难点，百能云板成立专项攻坚小组，联动研发、生产、质检三大部门，制定针对性解决方案，全程跟进落实，确保问题闭环：

1. 厚板抗形变解决方案：优化压合工艺参数，采用“分段压合+恒温固化”模式，压合温度控制在170℃±5℃，压力梯度设置为0.3MPa→0.5MPa→0.8MPa，分段保温时间各30分钟，避免层间受力不均；同时在压合前对基材进行预烘处理（120℃，2小时），去除基材内部水分，减少压合后变形风险；成品采用专用夹具固定冷却，确保翘曲变形量控制在0.2mm以内。

2. 高温可靠性解决方案：严格选用生益S1150高Tg（150℃）高耐热基材，该基材具备优异的热稳定性与耐老化性能，提前进行基材入料检验（抽检比例100%），确保基材各项指标符合IEC 61215标准；在布线设计上，优化层间间距与铜箔厚度，增加散热通道，提升PCB耐高温能力。

3. 阶梯槽加工精度解决方案：采用行业顶尖的高精度阶梯槽加工中心，配备CCD视觉定位系统，定位精度达±0.01mm；加工前导入客户逆变器内部布局3D图纸，进行模拟加工，优化槽口尺寸与加工路径；加工过程中实时抽检（每10块抽检1块），对槽深、垂直度、槽口光滑度进行检测，发现毛刺及时采用精密打磨工艺处理，确保加工精度符合要求。

4. 大电流传输损耗解决方案：优化电镀填孔工艺，采用“酸性镀铜+脉冲电镀”结合的方式，控制电镀电流密度为2.5A/dm²，电镀时间延长至60分钟，确保深孔镀层均匀，镀层厚度≥25μm；同时优化孔壁粗糙度，降低层间接触阻抗，减少大电流传输损耗；打样阶段进行传输损耗测试，根据测试数据微调工艺参数，直至满足客户需求。

5. 交付保障：启动加急打样流程，调配专属产线，72小时内完成打样并寄样，同步提供打样检测报告；批量生产阶段，采用全自动化产线并行生产，严格执行IATF16949车规级品质管控，每道工序实时抽检，确保批量产品一致性；提前对接物流，确保批量订单按时交付。

四、验收数据（量化指标，验证交付价值）

客户按光伏行业IEC 61215标准及双方约定的验收规范，对打样样品及批量产品进行全项检测，验收数据如下，全部达标，顺利通过验收：

1. 机械性能验收：

① 翘曲变形量：0.15mm（标准≤0.3mm）；

② 机械强度：抗冲击强度≥15J/cm²，无断裂、无形变；

③ 阶梯槽精度：槽深误差0.02mm，垂直度误差0.015mm，槽口无毛刺、无崩边，装配间隙±0.04mm（客户要求±0.05mm）。

2. 高温可靠性验收：

① 高低温循环测试（-40℃~65℃，100次循环）：无分层、无开裂，导通阻抗无变化；

② 长期高温测试（65℃，8000小时）：基材无老化，焊盘无脱落，导通稳定性达标；

③ 湿热老化测试（40℃，95%湿度，1000小时）：无氧化、无短路，绝缘性能良好。

3. 大电流传输验收：

① 300A大电流持续测试（24小时）：温升11℃（行业均值20℃）；

② 传输损耗：较客户原有PCB降低18%；

③ 逆变器转换效率：搭载该PCB后，逆变器转换效率提升0.3%（从98.2%提升至98.5%）。

4. 交付验收：

① 打样周期：72小时（达标）；

② 批量交付周期：6天/批（达标）；

③ 批量产品合格率：99.8%（客户要求≥99.5%）；

④ 品质追溯：每块PCB均有唯一追溯码，可追溯至基材、生产工序、检测数据。

验收结论：产品各项指标均满足客户需求及行业标准，顺利通过验收，已批量供货，客户反馈良好，计划后续扩大合作规模。

案例 2：储能领域 — 东南亚储能 PCS 功率单元

客户：东南亚大型储能系统集成商

需求：适配高温高湿环境，耐受双向 500A 频繁充放电冲击

落地效果：千次循环导通性能无衰减；阶梯槽贴合散热模组，散热效率提升 22%；全套 CE/CQC 认证齐全，月产能稳定 5000 片以上，支撑 1GWh 储能项目落地。

案例 3：大功率直流快充 —180–360kW 充电桩

客户：国内一线充电桩配套大厂

需求：千安级大电流低温升、强抗干扰、适配复杂内部结构

落地效果：1000A 持续工作温升仅 15℃，优于行业 25℃标准；通过国标 EMC 抗干扰测试；结构快速迭代优化，整体项目周期缩短 15 天。

上述三个项目均验证了百能云板6.1mm 6层高精密阶梯槽PCB的核心竞争力，同时体现了百能云板的技术实力、生产能力与全流程服务优势：

1. 技术实力：可精准攻克厚板抗形变、大电流传输、阶梯槽高精度加工、高温高湿适配等行业难点，针对不同场景提供定制化工艺解决方案；

2. 生产能力：全自动化产线支撑快速打样（最快48小时）与批量交付，严格执行车规级品质管控，批量产品合格率稳定在99.7%以上，可适配不同客户的产能需求；

3. 服务优势：全流程技术团队跟进，快速响应客户需求，针对项目迭代提供高效调整方案，同时协助客户完成海外认证、标准对接等事宜，实现“产品+服务”一体化交付，助力客户降低研发、生产全流程成本，加快项目落地。

选择百能云板，不止定制一款高精密阶梯槽厚板 PCB：

✔ 高端基材 + 极限工艺，适配新能源全系列高功率严苛工况

✔ 车规级品质管控，国内外认证齐全，出口 & 车规项目无忧

✔ 快速打样 + 柔性量产，适配研发迭代与大规模交付

✔ 全流程技术对接，从设计优化到量产落地全程护航
