HDI高阶板阶数辨析：一阶、二阶、三阶与AnyLayer盲埋孔工艺全解

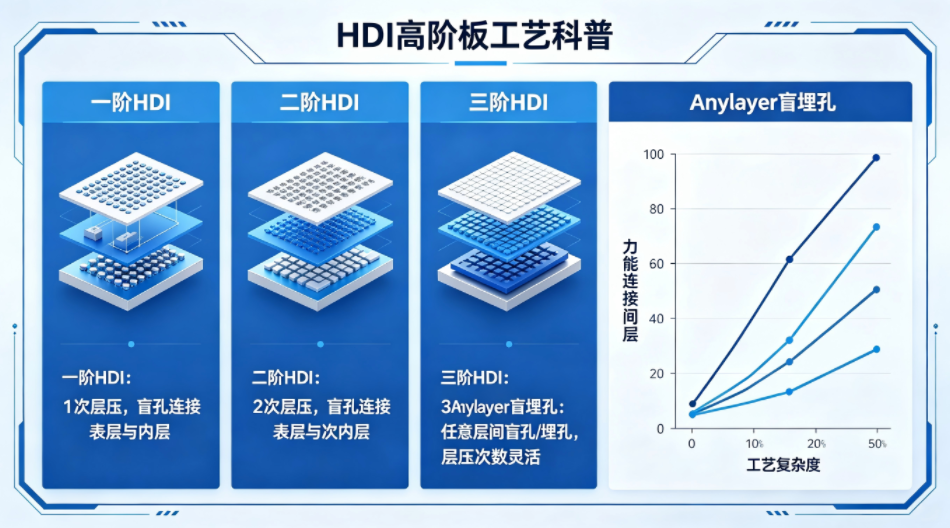

许多工程师对HDI（高密度互连）板的“阶数”概念存在混淆，其实判定标准极为简明：阶数由激光盲孔一次穿透的玻璃纤维布介质层数决定——穿透一层为一阶，两层为二阶，三层为三阶。而AnyLayer（任意层）则跳脱阶数框架，采用逐层搭建方式，实现任意两层间的自由互连，是高端精密PCB的核心工艺。

一、一阶HDI：入门级基础工艺

工艺原理

先完成整板基础压合，再以激光从表层烧穿第一层铜箔与绝缘介质，使盲孔精准止于第一层内层铜箔表面（不击穿铜层），随后一次电镀填孔完成导通。全程仅需“单次钻孔+单次填孔”，工序简洁。对位容差大，轻微偏差不影响品质，良率极易控制。

应用场景

多用于对布线密度和板厚精度要求不高的领域，如老旧款入门级手机、普通工业控制板、常规数码设备主板等。

二、二阶HDI：双重激光钻孔工艺（中高端主流）

二阶HDI需导通两层介质，单次激光能量难以兼顾成孔品质与纵横比，故行业普遍采用错位叠孔法或正对叠孔法。

错位叠孔法（以L1-L3导通为例）

先钻L2-L3盲孔并电镀填孔，压合后再钻L1-L2盲孔，上下孔位相互错开，不重叠。

优势：良率高、容错性强。

短板：需预留错位空间，占用布线面积。

正对叠孔法（以L1-L3导通为例）

前期流程相同，但二次钻孔需精准对准下层孔位，使上下孔垂直贯通，形成贯穿两层介质的直通盲孔。

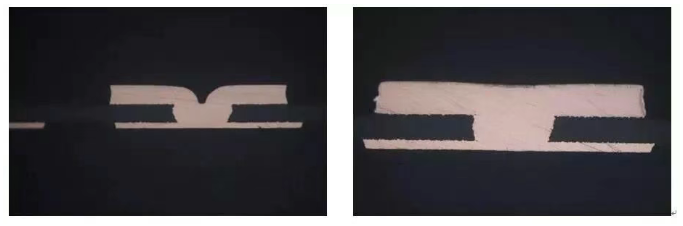

核心难点：首次填铜的平整度要求极高——若底层填孔存在凹陷或凸起，二次激光受热不均，易致钻孔不彻底、击穿底层铜箔或孔壁破损。

品质管控重点在于填孔电镀与板面打磨，多数工厂二阶良率偏低，皆因叠孔处平整度不达标。

三、三阶HDI：传统阶数工艺的高阶天花板

三阶HDI可单次激光穿透三层介质（如L1-L4），或通过三次叠孔实现多层互连，工艺难度显著跃升。

两大核心难点

激光参数极难把控：能量不足则介质烧穿不彻底；能量过大则击穿孔底铜箔，或导致孔壁呈喇叭口变形，影响导通可靠性。

多层对位精度苛刻：三次钻孔需逐层对准内层预埋焊盘，而板材热胀冷缩及涨缩变异易引发孔位偏移。

采用错位叠孔虽可降低部分难度，但随层数增加，错位所需空间持续增大，严重压缩布线区域，设计局限性凸显。

四、AnyLayer（任意层）：逐层搭建的极致精密工艺

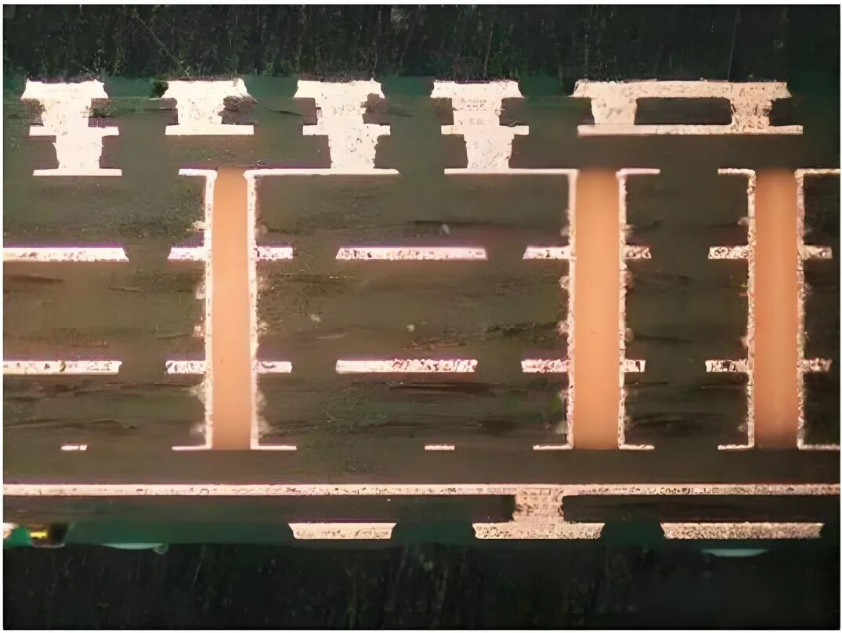

AnyLayer并非三阶的简单延伸，而是制造逻辑的根本变革——传统HDI先制芯板再叠加外层，AnyLayer则采用逐层搭建模式：每压合一层铜箔，即激光钻孔、真空填铜电镀、陶瓷磨板打磨，循环往复十余次甚至二十余次，最终实现任意两层间的无限制互连。该工艺是旗舰智能手机主板（如苹果、华为）的不二之选。

三大工艺难点

超高精度对位补偿：每层钻孔需与原始设计数据实时匹配，必须配备CCD涨缩动态补偿系统，消除多层累积偏移。

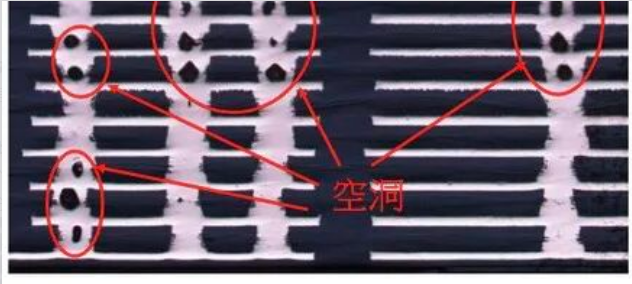

零缺陷填铜与超平打磨：所有盲孔须100%填实铜材，杜绝空洞，再经陶瓷磨板至超低粗糙度，否则后续压合会出现分层、起泡或剥离。

整板厚度极致均匀：经十数次电镀、打磨、压合循环后，整板厚度偏差须控制在±5%以内，精度对标半导体封装级别。

成本与优势
AnyLayer可实现主板超薄化、超高布线密度，性能与集成度大幅领先；但生产成本为一阶HDI的3～5倍，工序冗长、交期偏长，仅适用于高端精密设备。

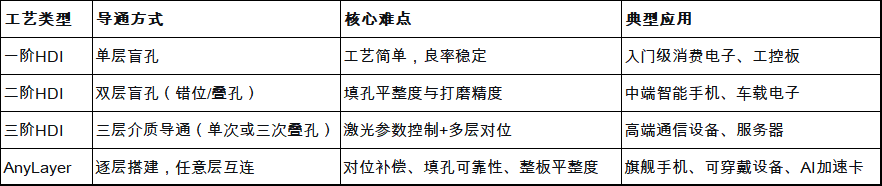

五、四种工艺速览对比

总结：阶数本质是盲孔穿透介质层数的标尺，从一阶到三阶难度递增，而AnyLayer以“逐层累积”颠覆传统“芯板叠加”逻辑，实现设计自由度的质变。选型时需权衡性能需求、工艺良率与成本预算，方能精准匹配产品定位。
