PCB硬板、FPC软板及刚挠结合板专业选型手册

PCB硬板、FPC软板、刚挠结合板选型直接决定产品结构形态、电气性能、可靠性与量产良率。行业普遍存在两大选型误区：一味选用硬板压缩成本，导致异形结构、狭小空间无法实现；盲目复用FPC提升集成度，造成成本冗余、工况不匹配、品质风险上升。

三类板材无绝对优劣，核心遵循场景适配、参数量化匹配、工况合规、成本可控原则。本文基于IPC标准、SI/PI完整性、热工况仿真与DFM量产风控体系，将经验型选型升级为可评审、可量化、可落地的标准化工程方案，从源头规避设计返工、工艺失效与量产可靠性问题。

一、刚性PCB硬板：固定大功率工况标准优选

刚性PCB以FR4基材为主，工艺成熟、结构稳定、散热与电气性能优异，是无弯折、高散热、长期连续运行场景的基准方案，量产容错性与性价比突出。

基材等级与工况适配（量化标准）

依据Tg耐温等级区分选型规格，适配不同行业负载与温度工况：

普通FR4（Tg 130–140℃）：适配消费电子、家电等常温低负载场景；

中Tg FR4（Tg≥150℃）：适配普通工控、中小功率间歇性工作设备；

高Tg FR4（Tg≥170℃）：适配工业7×24h连续运行、车载高温湿热环境，抗热分层、耐多次回流焊；

高频特种板材：低Dk、低Df特性，用于射频、高速差分、高频通信电路，有效控制阻抗波动、信号损耗与串扰。

核心性能量化指标

机械性能：刚性支撑强、无形变，可直接承载各类轻重型元器件，无需补强结构；

电气/热工况阈值：适配单回路持续电流≥3A、局部功耗≥5W、长期工作≤125℃、局部温升≥85℃大功率高热场景，地平面与散热铺铜完整，PI性能稳定、压降损耗小；

信号性能：介电参数稳定、阻抗可控，支持中高速传输，是高速、射频核心电路的首选基材。

量产优势与DFM设计红线

量产优势：工艺标准化、打样周期短、批量良率高、容错性好，适配双层、多层、高频板规模化生产。

硬性风控规则：

① 无弯折能力，形变将直接引发分层、断线，弯折异形结构禁止选用纯硬板；

② 大功率电路必须配置完整地平面与散热铺铜，规避局部过热、器件早衰；

③ 工业、车载、高温场景强制使用高Tg≥170℃板材，禁止混用普通FR4。

 适配场景与典型案例

适用于结构固定、无形变、需高散热高可靠、严控量产成本的设备。典型应用：大功率电源板、工业PLC、变频驱动板、家电主控、服务器/路由器主板、车载固定电控、医用固定电源板等，可长期稳定连续量产。

二、FPC柔性软板：异形狭小空间动态弯折专用方案

FPC采用PI/PET柔性基材，具备轻薄、三维走线、曲面贴合、可反复弯折特性，适配狭小异形空间与动态开合结构。但基材散热、电气性能存在明确边界，禁止超工况选型。

基材选型细分

PET基材：低成本、适用于静态贴合、低频弯折、低寿命要求普通消费场景；

PI基材：耐高温、抗疲劳、绝缘稳定，是高频动态弯折、长寿命要求高端设备主流选型。

量化工况与弯折寿命标准

电气工况限制：仅适配单回路≤2A、单区功耗≤3W、常温散热场景，超功率易引发铜箔发热、基材碳化、线路断裂；

弯折寿命分级：

① 常规FPC：1–3万次，适配家电低频转轴；

② 高耐久镀金FPC：5–10万次，适配穿戴、折叠、云台等高频动态结构。

2.3 性能短板与工况约束（SI/PI/热仿真）

① 散热极差，温升＞85℃区域禁止使用FPC；

② 高频信号稳定性差、损耗高，严禁用于高速差分、射频核心电路；

③ PI性能不足，大电流易压降异常、电源抖动，不支持大功率场景；

④ 无自主支撑性，无法独立承载贴片器件与连接器。

 FPC强制DFM量产规范

① 芯片、连接器等重载区域必须加装钢片/PI补强，禁止裸板贴装，杜绝焊盘撕裂、脱焊偏移；

② 纯弯折区禁止布置过孔、焊盘与器件，规避应力集中断线、脱层；

③ 动态弯折区线宽线距较常规放大1.5倍，降低疲劳断裂风险；

④ 软板严控大面积铺铜，防止温变形变拉扯线路。

适配场景与典型案例

用于空间紧凑、异形曲面、反复开合、追求轻薄高集成的场景，可替代零散线束提升装配效率。典型应用：穿戴设备转轴排线、TWS耳机内部布线、手机屏幕/指纹排线、笔记本转轴、相机翻转排线、无人机云台、医疗内窥镜探头、工业微型活动互联排线。

三、刚挠结合板：高端复合结构一体化最优方案

刚挠结合板由FR4硬质区与PI/PET柔性区复合成型，兼顾硬板大功率稳定贴装与软板动态弯折能力，专为“固定器件区+活动互联区”复合结构设计，适配高端高集成精密设备。

分区量化性能

硬板区：对标高Tg硬板性能，支持大功率、大电流、高热耗与高速信号；

软板区：严格遵循FPC工况阈值，仅适配中小电流、常温动态互联。

专属DFM风控要点

① 软硬过渡区为结构薄弱点，需应力释放设计，禁止直角走线、密集过孔，最小弯折半径≥0.8mm；

② 软板区限制铺铜面积，避免冷热形变差撕裂线路；

③ 设计与工艺门槛高，前期需确认叠层、板厚、弯折公差、压合工艺，规避批量结构性不良。

适配场景与典型案例

适用于形态、集成度、可靠性要求严苛且预算充足的高端设备：折叠终端整机互联板、相机机身镜头转接板、便携式精密检测仪、微创医疗控制板、高端智能锁转轴集成板、精密工控检测设备。

核心短板：设计复杂、工艺周期长、量产成本最高，不适用于通用低成本量产项目。

四、行业可靠性合规分级（场景精准选型底线）

按行业规范明确选型底线，杜绝降级选型或过度设计：

消费电子：满足RoHS合规，常规温湿度工况，优先成本最优方案；

工业设备：强制高Tg板材，抗湿热、抗老化、抗振动，支持7×24h连续运行；

医疗设备：符合ISO 13485规范，高绝缘、低析出、高稳定，微型柔性场景优选高耐久PI-FPC/刚挠板；

车载设备：强制Tg≥170℃耐温板材，耐受高低温冲击与强振动，固定区用硬板、动态区用高耐久FPC。

五、工程三级选型模型

摒弃经验选型，采用逐层判定、硬性否决的标准化流程：

一级否决判定：有弯折/异形需求→否决纯硬板；有大功率/高温/高速射频需求→否决纯FPC；

二级匹配判定：核对温区、电流功耗、信号速率、弯折寿命、合规等级参数匹配性；

三级成本量产判定：结合量产规模、交期、工艺容错率，平衡性能与成本，锁定最优方案。

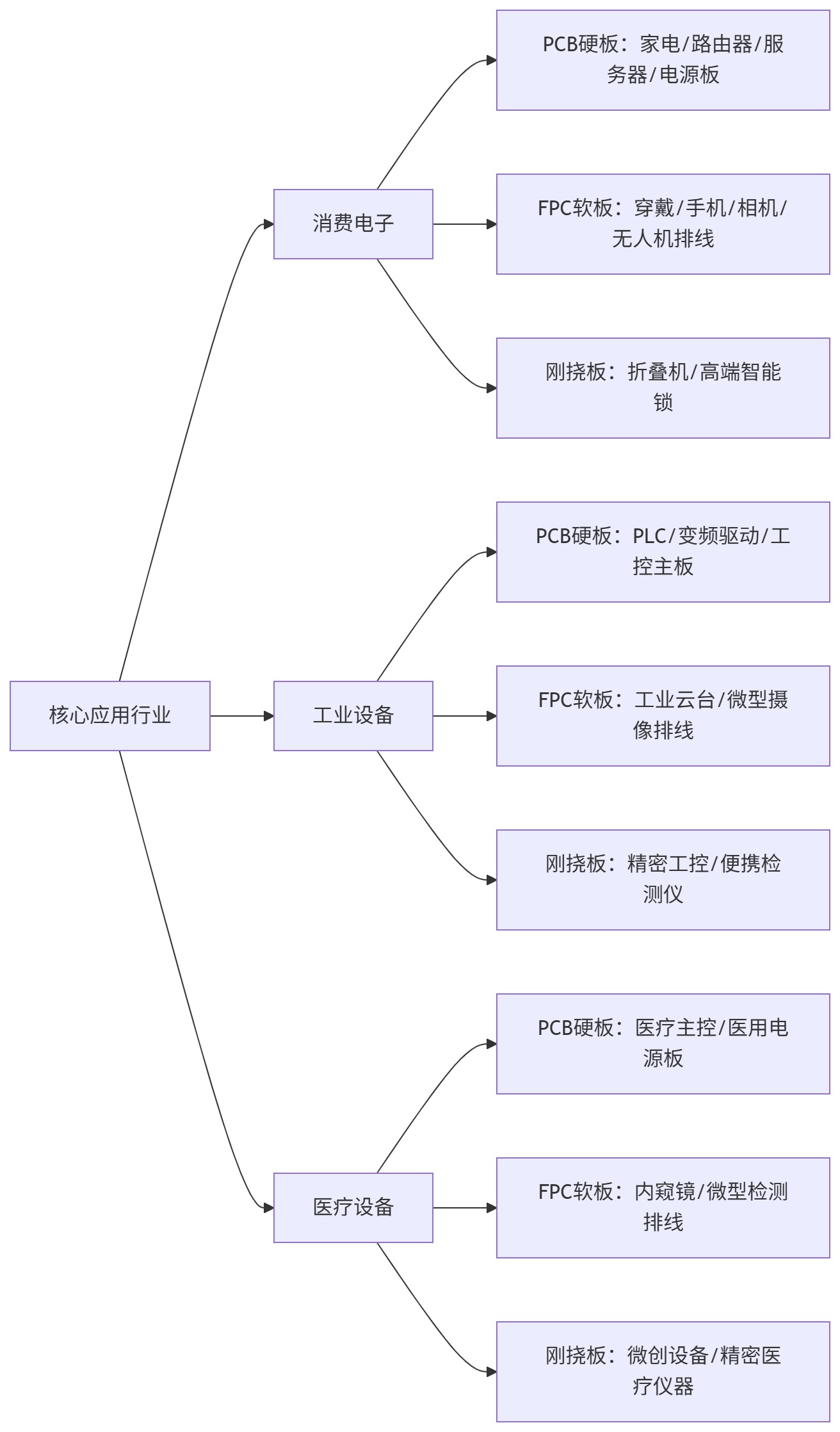

六、全行业场景精准适配汇总

消费电子（轻薄高集成、控本量产）

PCB硬板：路由器、服务器、家电主控、大功率电源、车载固定电控（固定散热、无弯折场景）；

FPC软板：屏幕/指纹排线、折叠设备、智能穿戴、TWS耳机、笔记本转轴、云台排线（狭小高频弯折场景）；

刚挠结合板：折叠终端、高端智能锁、消费级精密检测仪（固定贴装+局部弯折复合场景）。

工业设备（高稳定、长寿命、抗干扰）

PCB硬板：PLC、变频驱动、工业大功率供电、工控主控（大电流、高热耗、全天候连续运行）；

FPC软板：工业微型摄像排线、小型云台转轴、狭小设备互联（微型可活动结构）；

刚挠结合板：高端精密工控、便携式工业检测仪（兼顾稳定性与异形装配）。

医疗设备（高精度、微型化、高可靠）

PCB硬板：医疗主控、医用电源驱动（固定机身供电散热）；

FPC软板：内窥镜探头、小型医疗检测弯折排线（微型伸入、曲面柔性贴合）；

刚挠结合板：微创医疗控制板、高端精密检测仪（高精度贴装+局部弯折装配）。

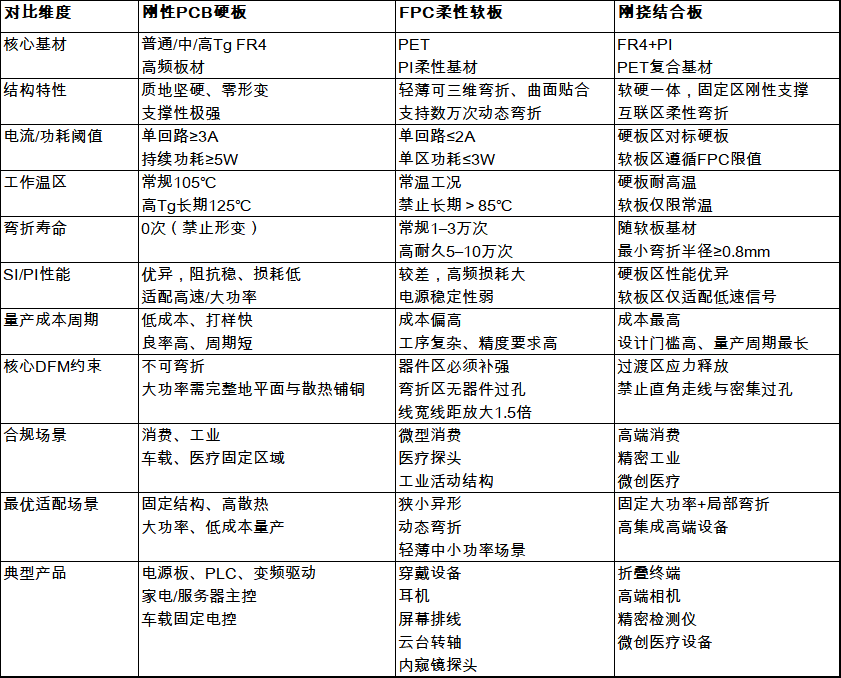

七、全参数量化选型对照表

板材选型不以等级论优劣，核心是参数匹配、工况合规、DFM可控、成本最优。刚性PCB适配大功率、高稳定、低成本量产场景；FPC解决异形狭小空间与动态弯折轻薄集成需求；刚挠结合板满足高端设备复合结构一体化需求。严格执行三级选型模型与量化工况红线，可从源头规避选型失误、设计返工与量产隐患，为产品研发定型、工艺评审与规模化量产提供标准化技术支撑。
