同心筑均场，厚铜承功率｜百能云板 7oz 超大圆形高端特种厚铜 PCB

在半导体真空制程、光学镀膜、精密热处理、射频毫米波测试等高端装备核心领域，全域温场的均衡性、电磁场的一致性，以及工况长期稳定性，直接决定工艺良率与设备精度，亦是长期制约国内高端制造升级的关键技术壁垒。随着装备向超大尺寸迭代，传统矩形PCB的结构性短板被急剧放大——板面翘曲、温场离散、电磁不均、载流不足等问题，已难以满足高精尖设备日益严苛的工况要求。

深耕高精密特种PCB智造领域26年，百能云板直面高端制造核心痛点，自主研发超大圆形同心圆特种PCB。依托独创的同心环形拓扑架构，融合成熟量产级厚铜工艺与真空级超净表面处理技术，从底层颠覆大尺寸板面温场、磁场不均的行业顽疾，为半导体、光伏显示、精密热处理、射频测试四大高端赛道，提供高精度、高稳定性、高适配性的一体化高端载板定制方案。

核心优势：同心拓扑架构，重构大尺寸均温均场标准

产品采用对称双层精密架构，突破尺寸限制，最大成品直径可达800mm，标配1.1mm精密板厚。甄选军工级TG180高耐热FR-4基材，长期耐受220℃高温工况，完美适配高真空、高温、连续化高强度作业场景。

创新性同心环形独立回路分区技术，将全域加热及辐射区域模块化细分，各环带独立精准调功，实现温场、电磁场、辐射场的微米级均衡管控，重新定义大尺寸载板均匀性行业标准。

搭载精密导电金手指、中心基准定位孔与四角高精度安装孔，兼顾电气连接的高稳定性与高耐久性，同时满足微米级精密对位与一体化装配需求，在极致精度与设备兼容性之间达成完美平衡。

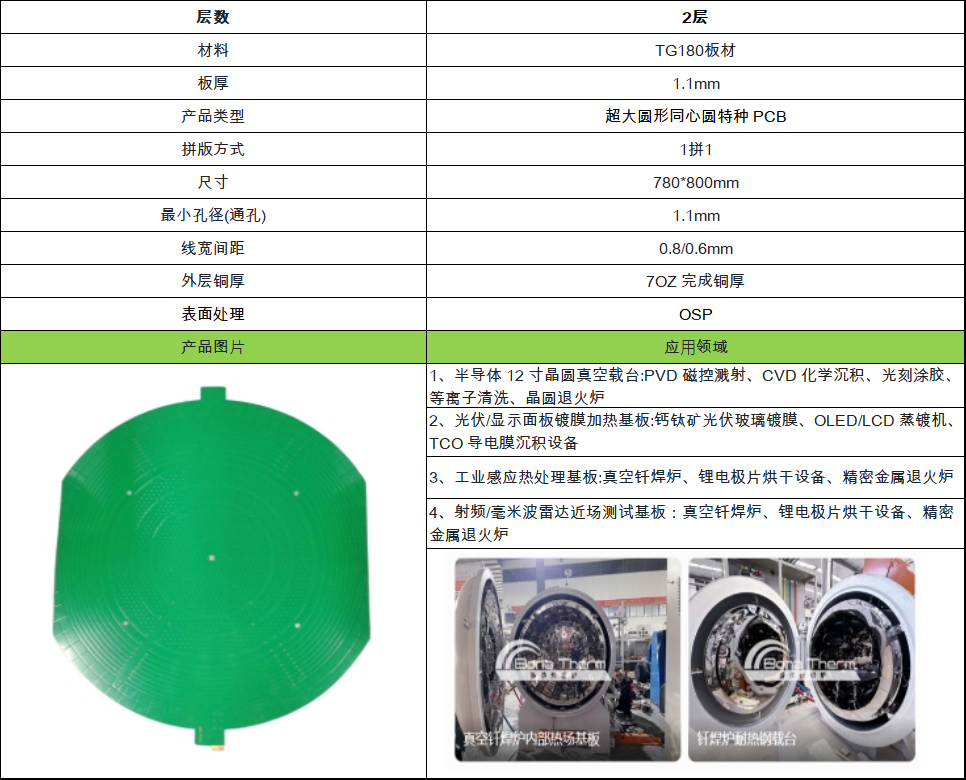

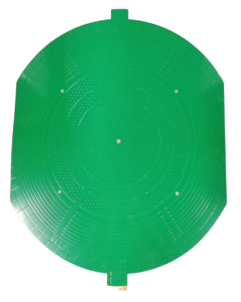

7oz厚铜板产品展示

高端场景深度赋能，精准匹配精密制造需求

半导体12吋晶圆真空载台

适配设备：PVD磁控溅射、CVD化学沉积、光刻涂胶、等离子清洗、晶圆退火炉等核心工艺装备。

核心价值：依托独家同心分区控温技术，实现板面全域温差≤±1℃，从源头保障晶圆镀膜、沉积、退火的工艺均匀性，显著提升半导体制程良率。专属真空级超净OSP工艺，零金属析出、零杂质释放，杜绝腔体污染；满足160℃长期恒温、200℃短时峰值高温，完全契合半导体高端制程极限要求。

光伏 / 显示面板镀膜加热基板

适配设备：钙钛矿光伏玻璃镀膜、OLED/LCD真空蒸镀、TCO导电膜沉积等光学镀膜装备。

核心价值：超大板面全域均衡发热，彻底解决大尺寸光学膜层厚薄不均、透光偏差等痛点，全面改善光伏玻璃与显示面板镀膜品质。7oz加厚铜层承载超大电流，温升响应迅捷、恒温精度极高，有效降低镀膜瑕疵、脱膜、色差等不良缺陷，推动光学制程迈向高端化、稳定化。

工业精密感应热处理基板

适配设备：真空钎焊炉、锂电极片烘干、精密金属退火炉及高端热处理设备。

核心价值：精密同心环形线圈构建全域均匀电磁感应场，确保工件同步均衡受热，颠覆传统热处理局部温差过大、变形开裂、性能离散等工艺弊病，保障批量产品品质高度统一，完美匹配高端精密金属加工需求。

射频 / 毫米波雷达近场测试基板

适配设备：5G/6G射频模组、车载毫米波雷达、相控阵雷达及高端近场测试工装。

核心价值：规整的同心环形线路构建高均匀、高一致性电磁辐射场，为5G/6G射频模组、车载雷达、相控阵雷达提供稳定、可溯源、可重复的测试基准，有效规避传统载板辐射不均导致的测试误差，全面提升射频检测精度与设备标定可靠性。

极致工艺管控，以严苛标准铸就高端品质壁垒

百能云板拥有深圳、江西两大高端智造基地，16000㎡标准化无尘厂房，月产能达10万㎡，汇聚200人资深技术研发团队，26年特种PCB深耕经验。全流程36道精细化工序闭环管控，通过UL、ISO9001、ISO13485、TS16949等多项国际权威认证，以工业化严苛标准，为高端装备提供高稳定、高可靠的核心载板。

1. 超大板面形变精准管控，平整度行业领先
针对大尺寸板材应力形变难题，所有基材前置48小时恒温静置释压，配合批次专属热膨胀系数精准补偿，从源头杜绝尺寸偏差。全系采用A级高稳定、高耐热原装物料，筑牢品质根基。压合制程采用分段式智能控温，升温速率严控≤2℃/min，结合对称叠板精密工艺，彻底消除单向应力。成品经大理石精密平台全检，整板翘曲度≤0.3%，完美匹配高端装备超精密装配与密封要求。

2. 微米级线路成型，极致同心精度
采用大尺寸平行光精密曝光工艺，环形线路线宽均匀误差≤±0.05mm，确保全域环带线路规格高度统一。蚀刻工序搭载智能分区喷淋调压系统，精准规避外圈过蚀、内圈残铜等细微缺陷。层间对位偏差≤0.04mm，辅以AOI全自动光学全域检测，零遗漏排查线路瑕疵。定位孔与基准孔一体化精密成型，整板同心度≤0.03mm，保障所有环带同轴度高度统一，实现温场、磁场极致均衡输出。

3. 真空级超净工艺，适配极致洁净工况
采用高耐温精密哑光绿油，厚度精准控制在20~35μm，零针孔、零气泡，高温真空环境下无气体析出、无杂质释放，完美适配半导体、光学镀膜超高洁净制程。OSP防氧化薄膜厚度0.2~0.5μm，全程18MΩ超纯水多级纯化清洗，无离子残留、无金属析出，杜绝精密元器件及真空腔体污染。导电端镀金层≥0.05μm，兼具超强耐磨性与抗氧化性，适配高频次通电插拔，保障设备长期稳定运行。

4. 全项电性能严苛检测，长效稳定可靠
执行单片全检、逐片溯源的高端品控标准：100%回路导通检测，清零微断线、暗断等隐性故障；层间2kV AC耐压5分钟测试，无击穿、无闪络，绝缘性能极致稳定。满电流温升实测精准可控，半导体专用款板面温差≤1℃，通用款≤3℃；历经-40℃~180℃百次高低温循环冲击，无分层、无开裂、性能无衰减，可长期适应复杂极限工况。

5. 无尘智造 + 真空封装，保障高端交付品质
蚀刻、绿油、OSP、精密清洗等核心工序全程在万级无尘车间作业，从源头杜绝粉尘污染。成品采用真空防静电独立封装，搭配专属防护结构与干燥体系，全程规避运输损伤、氧化受潮，实现开箱即用的高端交付体验。

核心竞争壁垒，树立国产高端替代标杆

超大尺寸稳定量产能力：国内极少数具备Φ800mm超大圆形PCB稳定量产能力的厂商，打通研发打样、小批量验证、规模化量产全链路，交付成熟、周期可控，破解超大尺寸特种PCB“难制造、难量产、难交付”的行业困局。

成熟稳定的厚铜工艺体系：7oz（245μm）超厚铜工艺已实现标准化、规模化量产，彻底攻克传统薄铜PCB高温烧损、大电流承载不足、温升失控等核心难题，长效保障大功率、高温连续工况下的设备稳定性，工艺成熟度行业领先。

真空工况专属定制方案：独创真空级OSP超净制备工艺，摒弃传统沉金、喷锡等易析出工艺，零金属析出、零杂质释放，专属适配半导体、光学镀膜设备的超高洁净真空场景，为精密制造提供定制化解决方案。

行业顶尖精度指标：以≤0.03mm超高同心度、±0.05mm线路均匀精度、≤0.3%超低翘曲度三大标杆指标，全面超越行业通用标准，以极致物理精度为高端装备均温、均场、高精度作业筑牢硬件根基。

全流程一站式闭环服务：提供全品类特种板材及定制化精密工艺解决方案，覆盖方案迭代、结构优化、样品验证、可靠性测试、批量交付全流程。业务辐射全球128个国家和地区，服务10万+高端制造客户，具备丰富的全球化高端项目配套经验。

以精工造物，赋能国产高端智造进阶

当前，高端装备正加速向超大尺寸、超高精度、极限温压、超洁净工况演进，PCB早已超越基础电路载体的定义，成为决定设备工艺上限、生产良率与运行稳定性的核心功能部件，亦是高端制造国产化进阶的关键一环。

深耕行业26载，百能云板以极致创新的同心环形架构、成熟稳健的厚铜精工工艺、严苛极致的真空洁净技术，打造高均温、高均场、高可靠的标杆级国产替代方案。持续深耕半导体、光伏、精密热处理、射频测试高端赛道，以硬核工艺实力与全链路服务能力，助力全球高端制造客户突破工艺瓶颈，赋能中国特种PCB产业自主进阶。
