6层HDI电路板叠层结构设计与工艺优劣分析

一、HDI电路板基础定义

HDI（High Density Interconnect，高密度互连）电路板属高端PCB品类，其核心技术特征在于采用微盲孔、埋孔等精密互连工艺，具备线路分布密度高、布线空间利用率优、集成度强等特点，广泛应用于智能终端、消费电子及通信设备等领域。

依据PCB行业通用判定标准，HDI板需同时满足以下核心指标：最小线宽/线距≤75/75μm、最小导通孔孔径≤0.15mm、含盲孔或盲埋孔结构、最小焊盘尺寸≤400μm、焊盘密度＞20/cm²。相较常规PCB，HDI板对工艺精度与结构设计的要求显著提升，是高端电子设备实现小型化、高性能化的关键基材。

二、六层HDI板叠层设计的核心价值

叠层结构设计是HDI PCB全流程中决定电气性能、制造可行性与成本竞争力的核心环节。合理的叠层方案可系统优化阻抗控制、信号完整性（SI）、热管理能力及机械可靠性。在当前智能终端与消费电子行业成本竞争日趋激烈的背景下，叠层选型直接关系到产品综合性价比。对于应用最广泛的六层HDI板，如何在不同工艺复杂度、性能等级与制造成本之间取得最优平衡，已成为PCB设计优化的重要课题。

目前行业内六层一阶、二阶HDI的主流叠层方案可归纳为三类，各类在工艺路径、制作难度及成本维度上差异显著，以下逐一解析。

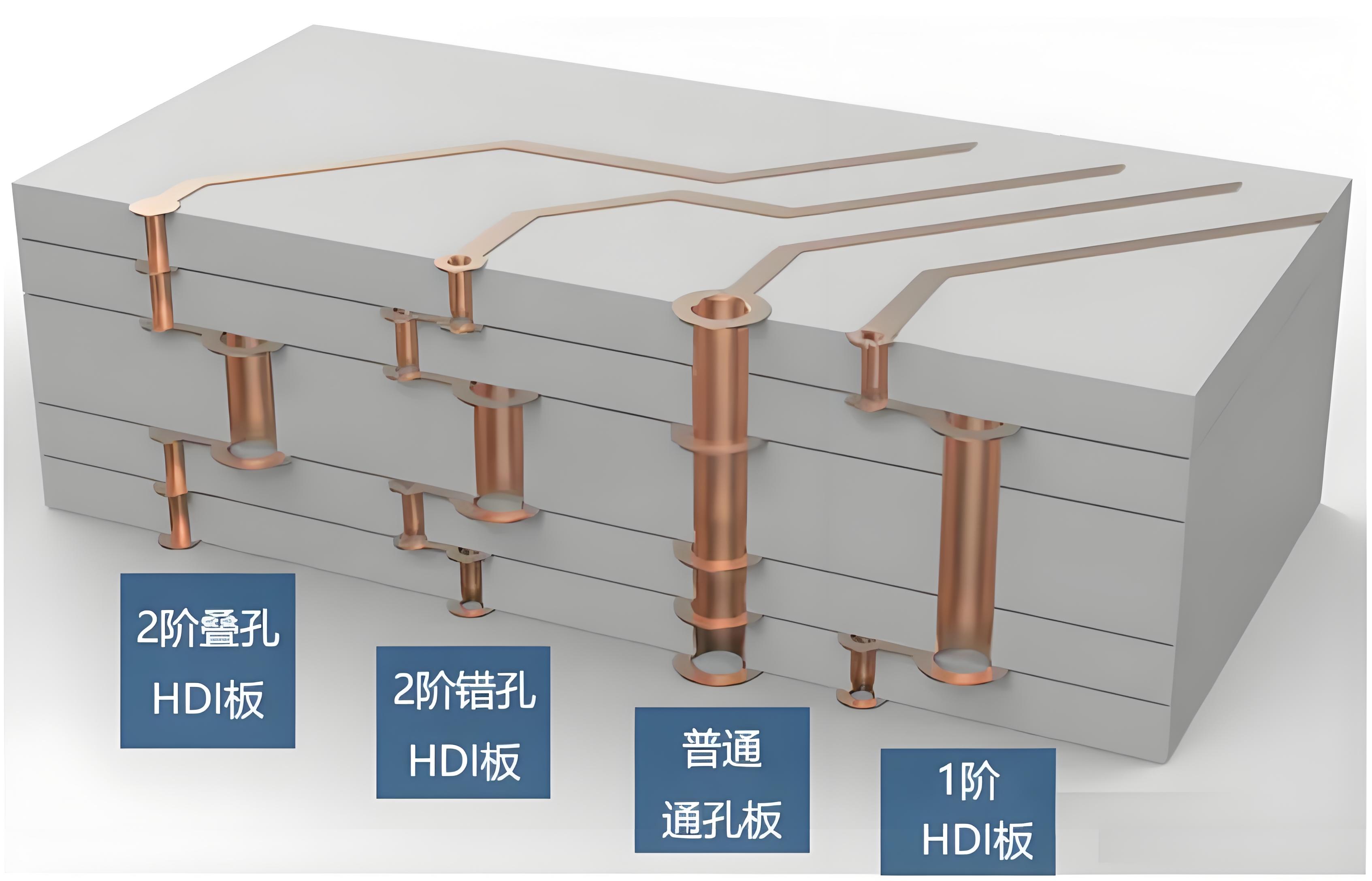

三、六层HDI板主流叠层结构详解

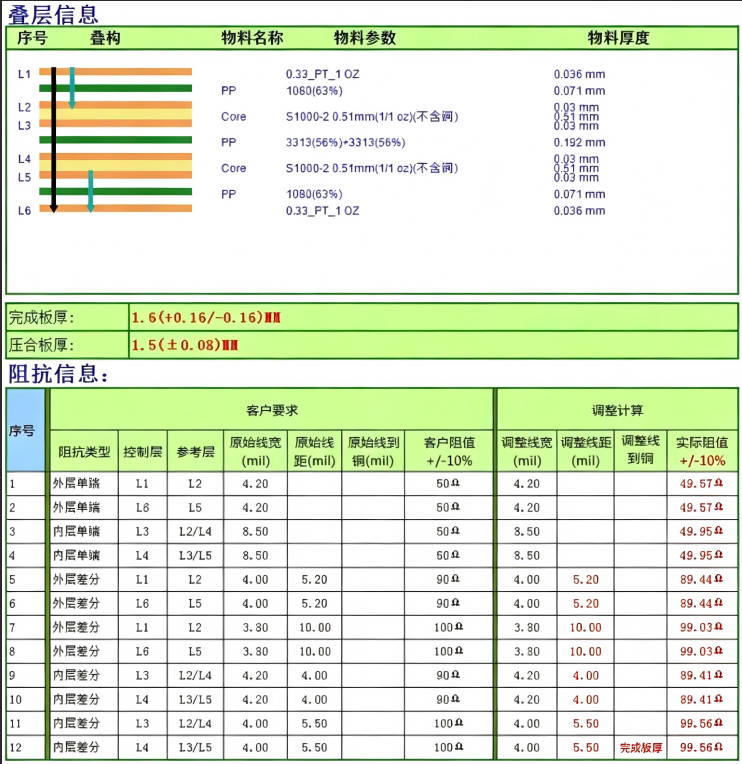

简易型六层一阶HDI——单次压合，1+4+1结构

该方案采用1+4+1叠层架构，内层芯板不含埋孔，全板仅需一次压合成型。其制程与常规六层多层板高度接近，仅在表层增加激光盲孔钻孔及电镀填孔等精密工序，整体流程简洁高效。

在基材搭配上，可将第2、3层与第4、5层分别组合为两组芯板，外层配以PP半固化片与铜箔，通过单次层压完成整板结合，无需多次压合或埋孔加工。

核心优势：工艺门槛低、生产良率高、交付周期短、制造成本为六层HDI中最低，性价比突出。

局限性：无内层埋孔，层间互连仅依靠表层盲孔与通孔，高密度布线灵活度弱于带埋孔方案。

适用场景：通用消费电子、常规工控板、大批量量产项目，是成本敏感型设计的优先选择。

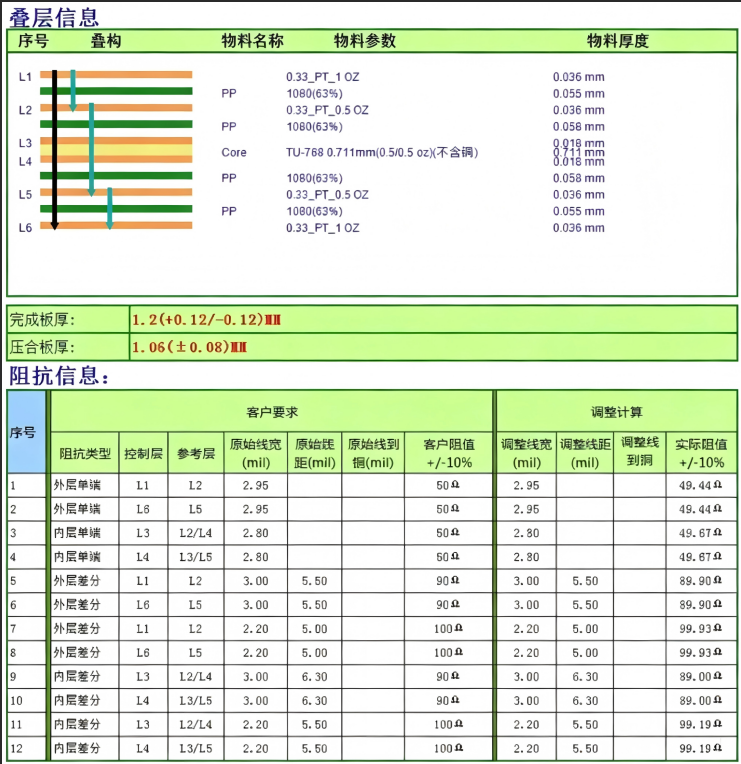

常规型六层一阶HDI——二次压合，1+4+1结构（含埋孔）

该结构同样遵循1+N+1（N=4）设计准则，叠层架构为1+4+1，但其内层芯板集成埋孔，需经二次压合工艺完成制作。板件同时具备盲孔与埋孔复合导通网络，层间布线密度与互连稳定性显著优于简易型方案。

核心优势：盲埋孔组合结构支持更高密度布线，信号传输性能更稳定，工艺成熟度高，行业量产配套完善。

局限性：需二次压合，工序数增加、生产周期延长，制造成本较简易型明显上升，且工艺管控点更多。

适用场景：中高端消费电子、中小型高速信号设备、对布线密度有明确要求的常规高端产品。

设计优化提示：在电气性能与结构约束满足设计规格的前提下，可将常规带埋孔的一阶HDI优化为无埋孔的简易单次压合结构，此举可显著降低加工难度与物料成本，且不牺牲基础使用性能，是当前行业降本设计的常用路径。

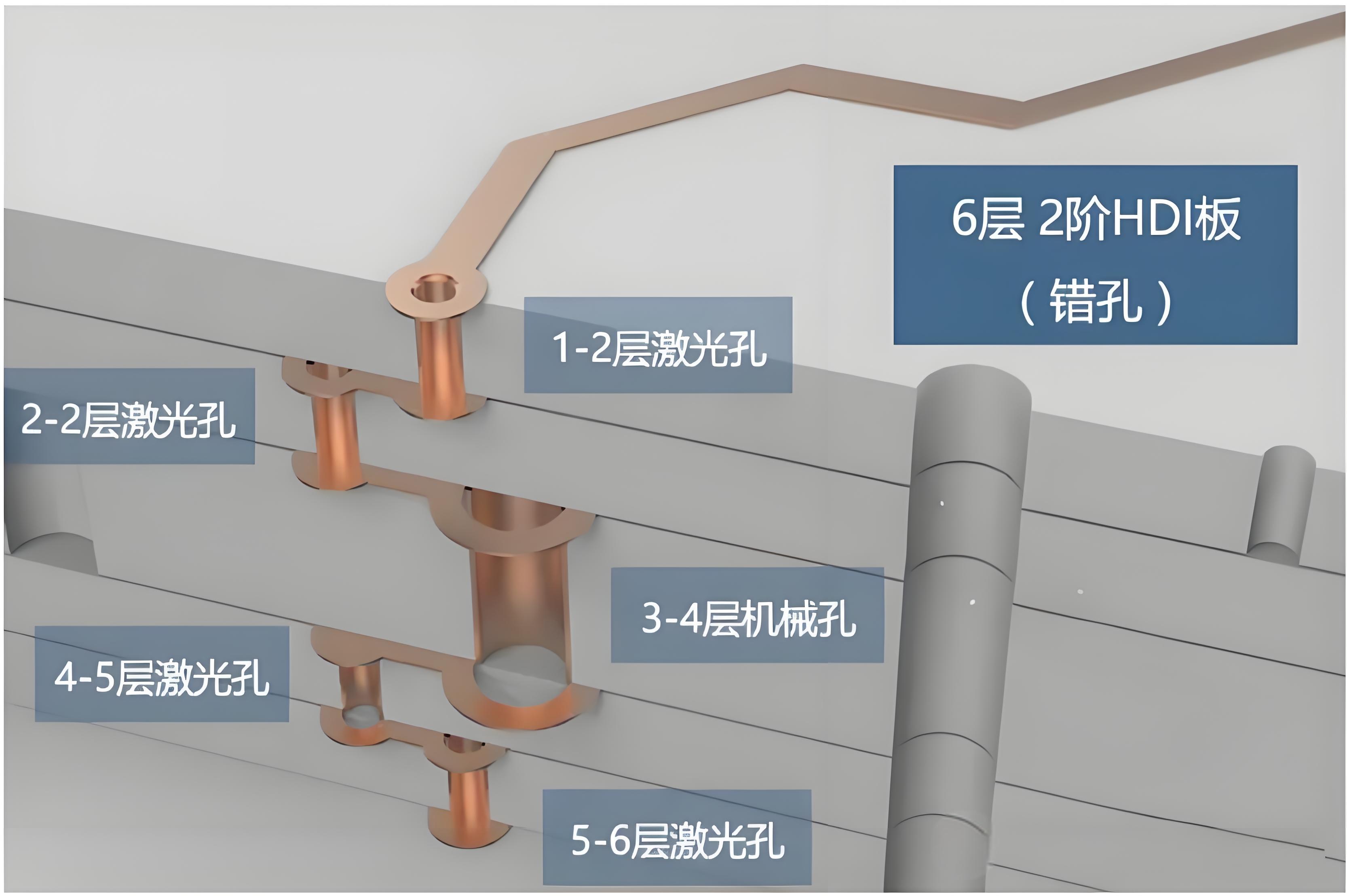

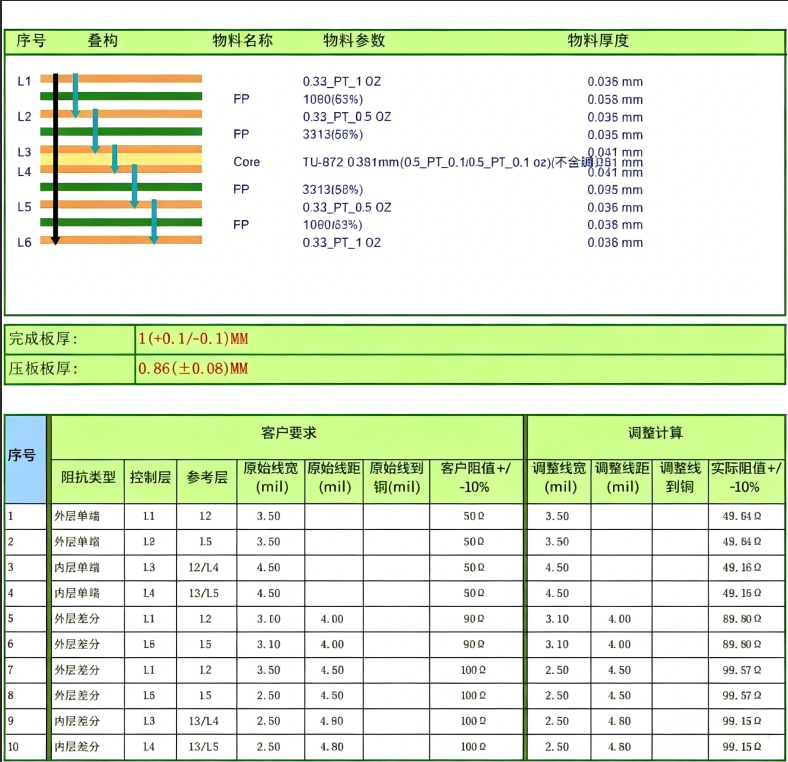

非常规六层二阶HDI——二次压合，1+1+2+1+1结构（跨层盲孔）

该方案属于二阶HDI，采用1+1+N+1+1（N=2）架构，整体叠层为1+1+2+1+1，需二次压合。其核心特征为支持1-3层跨层盲孔导通，盲孔深度为常规1-2层盲孔的两倍，层间互连跨度显著增大。

该结构设计约束严苛：不可将1-3层跨层盲孔拆分为1-2层与2-3层叠孔结构进行替代，设计唯一性强。

工艺难点：跨层盲孔激光钻孔深度大，对钻孔精度、孔壁质量要求极高；后续沉铜与电镀填孔工艺中，深孔孔铜均匀性控制困难，易产生孔铜断裂、导通不良等缺陷，仅少数具备高端制程能力的PCB厂商可实现稳定量产。

综合评价：工艺难度极大、良率偏低、成本高昂、交付周期不可控，非特殊需求不建议采用。

适用场景：仅限有硬性跨层导通要求的特殊定制化高端产品。

优化建议：若设计允许，应优先将跨层盲孔改为一阶叠孔（1-2 + 2-3组合）方案，大幅降低制程风险与成本。

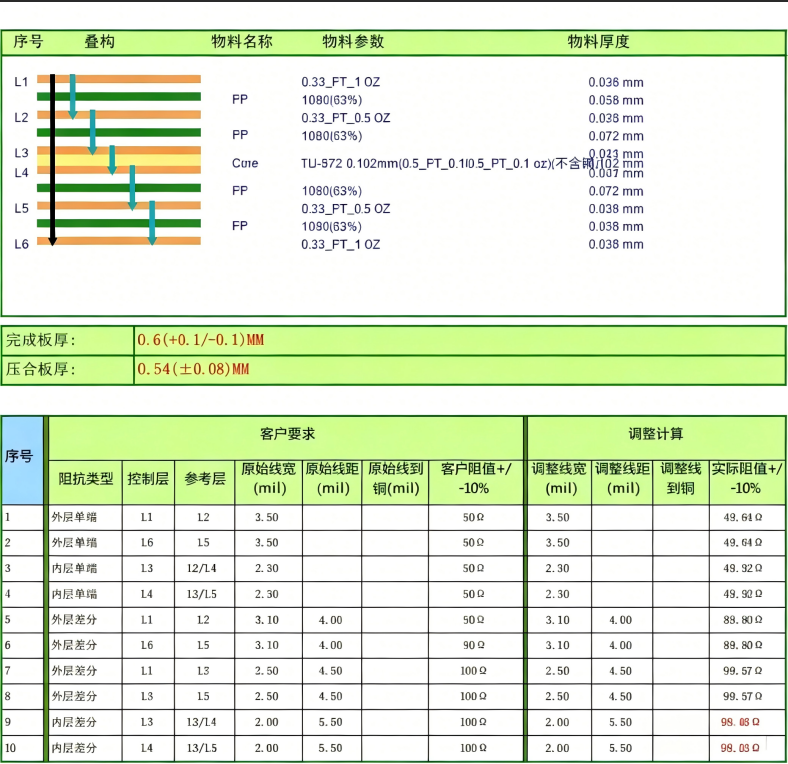

六层任意阶（Anylayer）HDI——超高密度互连

Anylayer HDI可实现任意层间盲孔直接互连，无固定导通层级限制，布线自由度、集成度及信号完整性均为六层HDI之最。该结构采用逐层增层与多次激光钻孔、电镀工艺，制程复杂度及成本为六层HDI最高等级。

适用场景：高端精密仪器、高频高速通信设备、旗舰级穿戴设备等对性能有极致要求的定制化产品，通用消费电子场景极少采用。

六层HDI叠层结构对比与选型总结

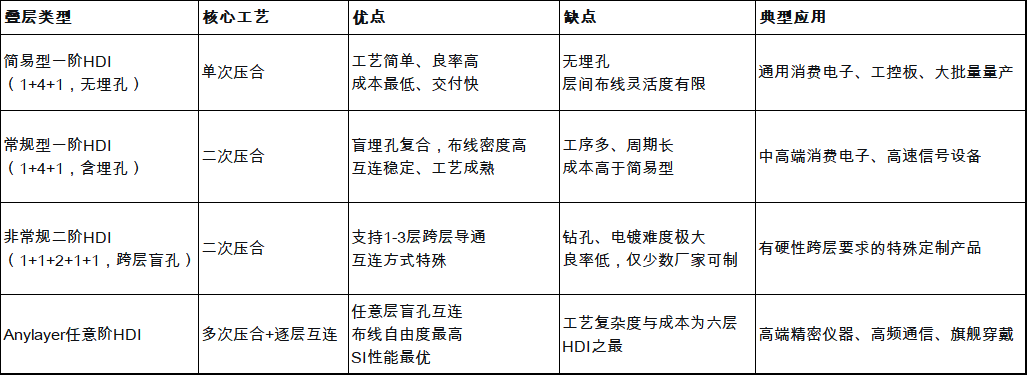

4.1 各结构优缺点对比

选型核心原则

通用量产场景——优先选用简易型单次压合六层一阶HDI，在性能满足要求的前提下实现最低综合成本与最高生产良率。

中高端常规场景——选用常规型二次压合六层一阶HDI（含埋孔），以成熟工艺满足高密度布线及信号质量需求。

特殊定制场景——仅当产品有不可替代的跨层导通要求时，谨慎选用二阶跨层盲孔HDI结构，设计阶段应优先评估能否改为叠孔方案以降低风险。

高端高频高速场景——按需选用Anylayer任意阶HDI，充分释放布线自由度与信号完整性潜力，但需接受其高成本与长交付周期。

结语：六层HDI叠层设计是性能、工艺与成本多方博弈的平衡点。设计人员应在产品规格定义初期即介入叠层选型，结合电气需求、量产规模与供应商制程能力，科学取舍，以实现最优工程效益。
